色块图2

1. 简介

色块图是由小色块有序且紧凑的组成的图表。特别适合用于直接对数据量较大的、相对原始的数据进行分析。

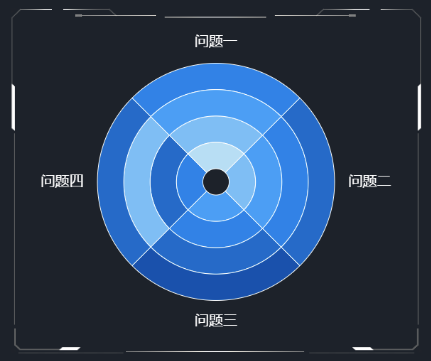

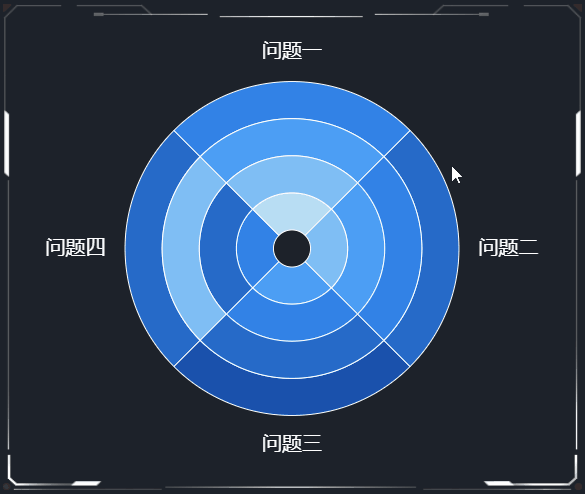

2. 效果展示


3. 样式

在样式中可以设置色块图组件的位置、色块、字体设置、大小和边框等。

接下来，会用以下示例数据对组件样式进行说明：
色块图 2 示例数据.xlsx

3.1 基本设置

配置项	说明

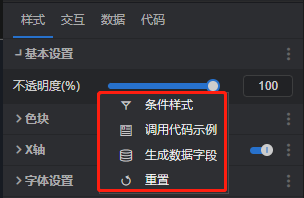

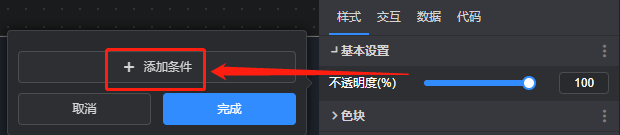

不透明度	1）根据个人喜好或整体和谐度合理地使用透明度，会让大屏布局更美观；	2）这个设置项的一个常见用法是结合条件样式/交互/多状态来实现组件的显示和隐藏。

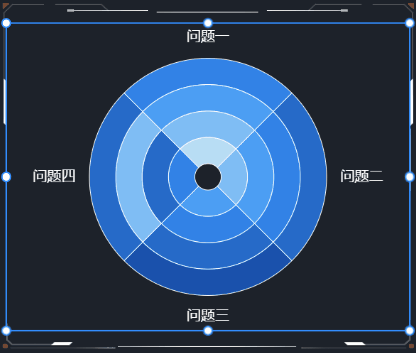

色块图 2 透明度变化，如下图所示：

3.2 色块

色块的调整，可以设置内径半圆占比、边框颜色、边框大小、起始颜色、过渡颜色和结束颜色。

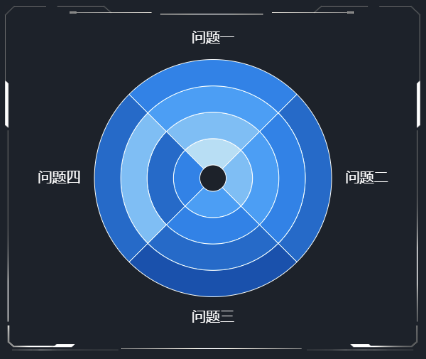

色块图 2 示例色块颜色，如下图所示：

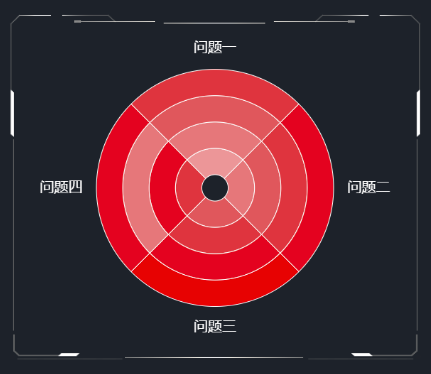

色块图 2 更换色块颜色，如下图所示：


3.3 X 轴

配置项	说明
距轴线位置	可以设置 X 轴文字距离轴线的距离位置。
轴刻度值字体	可以设置 X 轴文字字体、大小、颜色等。

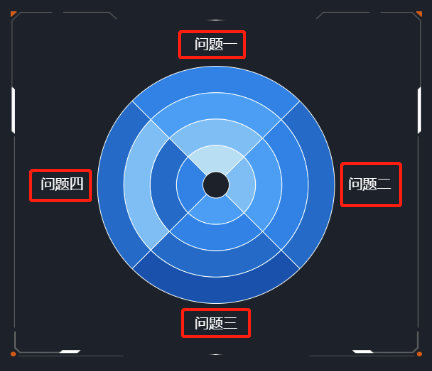

色块图 2 X 轴样式，如下图所示：

3.4 字体设置

可以设置字体标注的文字颜色、大小等。

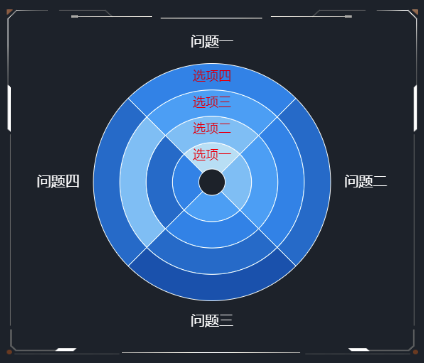

色块图 2 显示字体标注的样式，如下图所示：

3.5 内边距

内边距可以设置组件中心距离上下左右边框各自的位置，单位为px。

3.6 大小＆位置

通常我们可以通过直接点击和拖动组件来设置大小和位置，在这里也可以通过直接输入X 坐标、Y 坐标、宽和高来设置。

配置项	说明
组件大小	组件的 X、Y 轴坐标，X 坐标为组件左上角距离页面左边界的像素距离，Y 坐标为组件左上角距离页面上边界的像素距离。
组件位置	即组件的宽度和高度，单位为px。
组件旋转	三维空间旋转可以输入任意数值，数值对应角度向 X 轴/Y 轴旋转。


3.7 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。

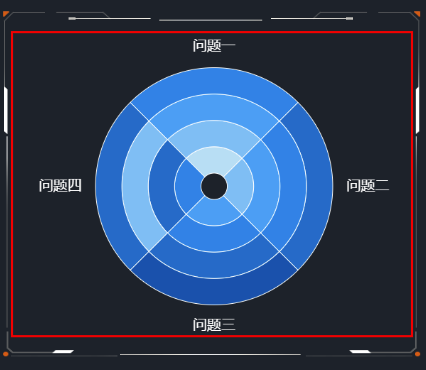

色块图 2 边框样式，如下图所示：

3.8 背景设置

组件默认没有背景颜色，如果需要设置背景颜色，可以在此处进行设置，也可以将背景设置为一张图片或视频，可以选择填充方式和模糊程度。
色块图 2 无背景色样式，如下图所示：

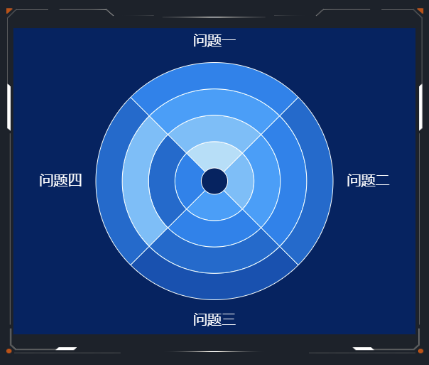

色块图 2 有背景色样式，如下图所示：

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程。

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形，目前，山海鲸可视化软件支持导入文件数据、连接数据库、连接 API、连接山海鲸数据管家等多种数据连接方式。

5.1 字段设置

在组件中，X 轴字段反应了环形的分类，Y 轴字段反应了每一个环形的组成部分，取值字段反应了每一个环形的值。可将数据拖拽放入对应轴字段展示数据，也可单击后一一勾选。

色块图 2 组件的字段设置有以下一种情形：

5.1.1 情形一

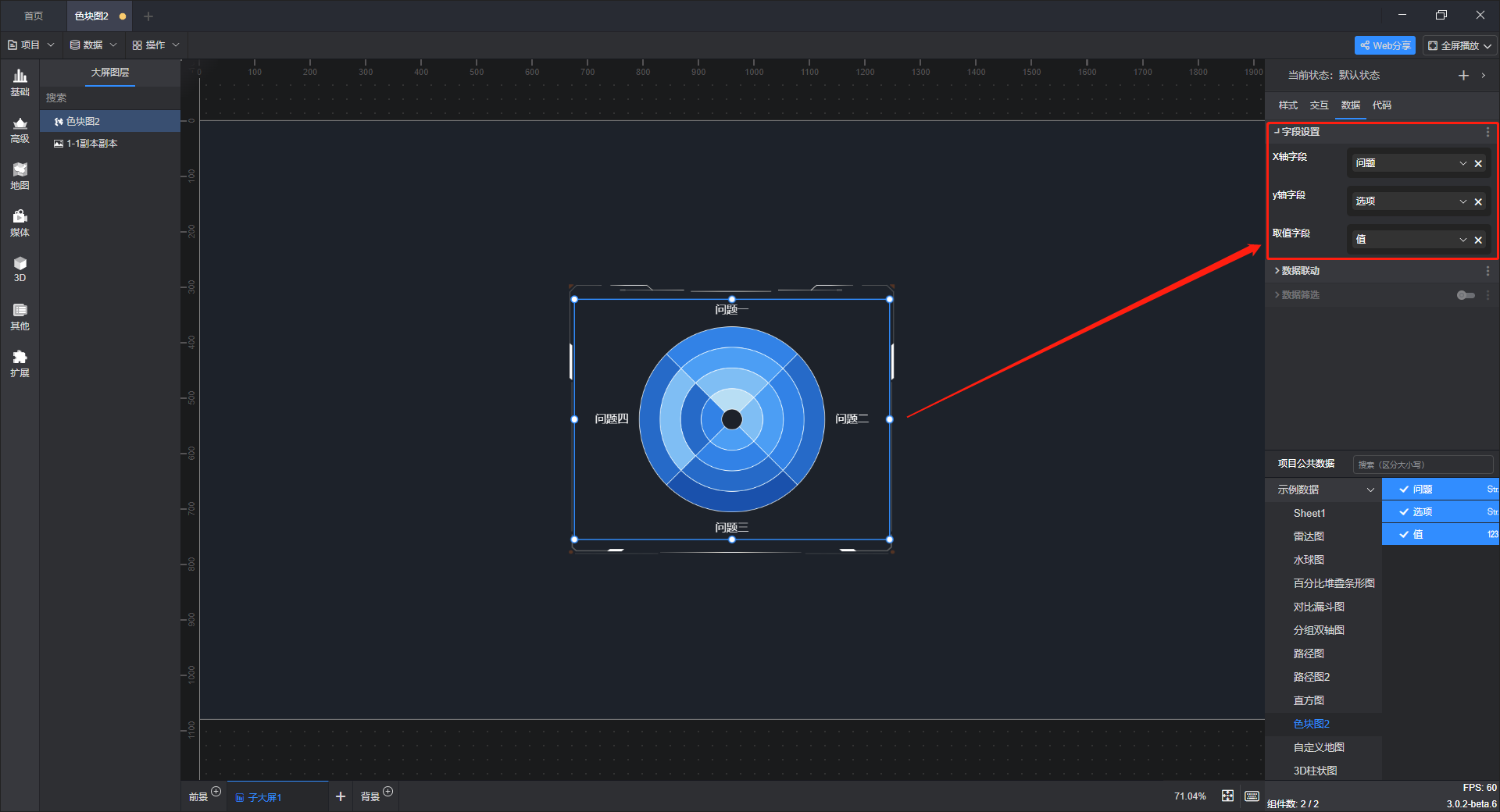

当X 轴为一个字段，Y 轴为一个字段，取值字段为一个字段时，组件如下所示：

上图中所用示例数据如下：
色块图 2 示例数据.xlsx

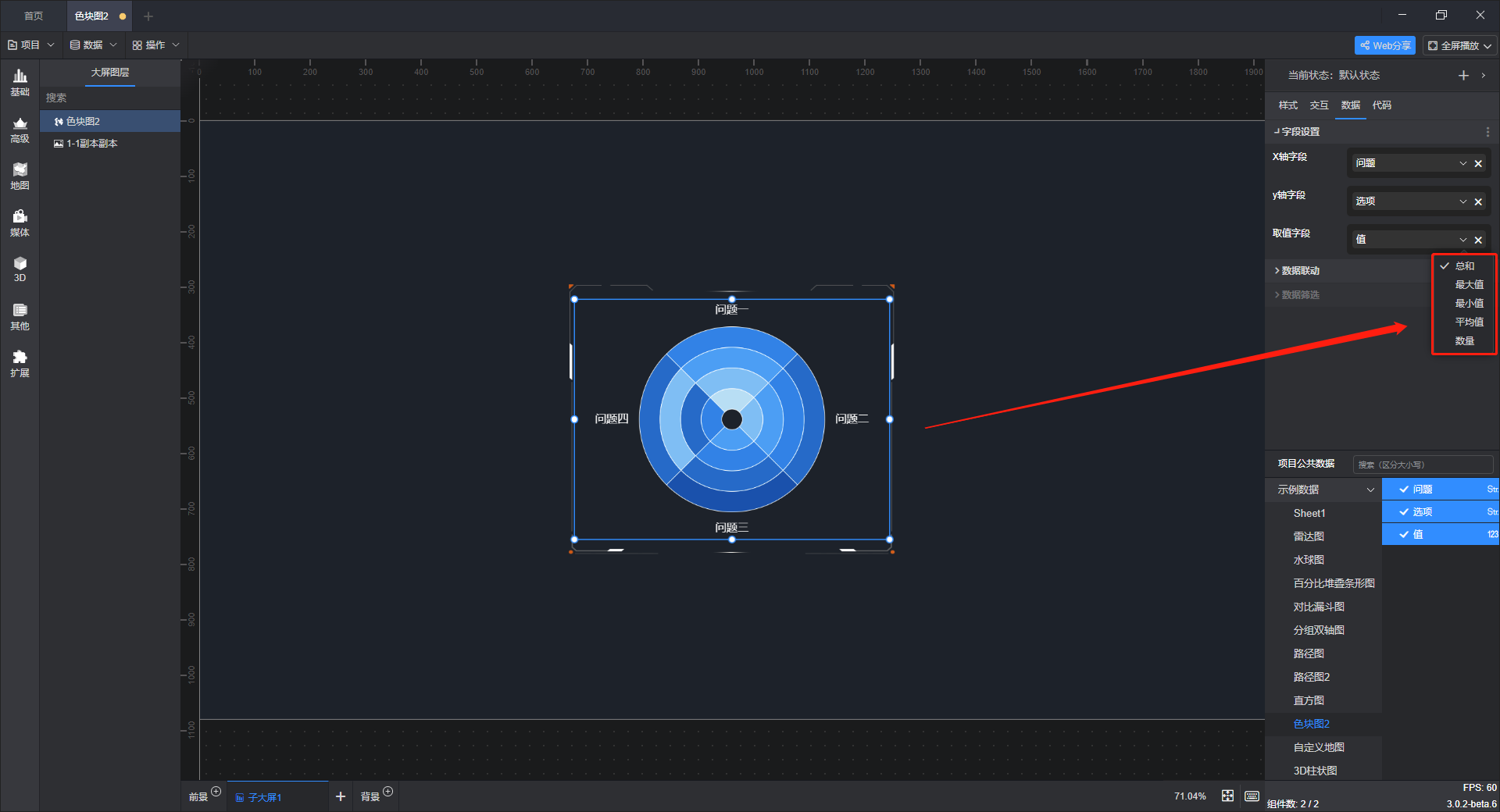

其中，X 轴使用了“问题”字段，Y 轴使用了“选项”字段，取值字段使用了“值”。上图中的字段都自动进行了聚合处理（求和），也可以手动修改聚合方式，设置位置如下所示：

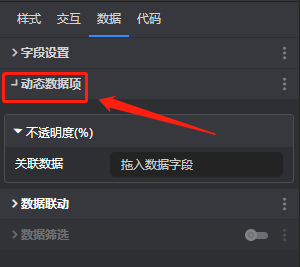

5.2 动态数据项

使用动态数据，可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程。

5.3 数据联动

假设有 2 个表单分别为表单 A、表单 B，将 A 表单里某个字段的值作为查询条件，关联引用出 B 表单的数据，并填写到指定的字段中，就是数据联动。

联动项	说明
联动其他组件	开启数据联动后，单击一个图表中的任一数据点，其他使用相同数据集的图表也会随其联动变化。
受其他组件联动	开启数据联动后，图表中的数据会随发起联动的组件的变化而变化。

【温馨提示】详细的数据联动设置请参考设置数据联动教程。

5.4 数据筛选

将满足条件的数据通过筛选过滤出来。

筛选条件	说明
不筛选	不进行数据筛选。
筛选数据源指定行	可选择筛选数据源某一行数据。
选择数据条件	可自行选择数据筛选的条件。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程。

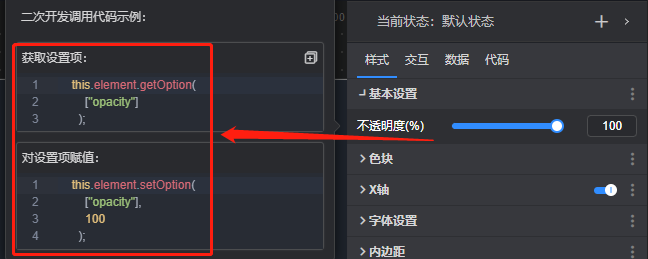

6. 代码

通过添加JavaScript 文件，可以满足对组件进行二次开发的需求。

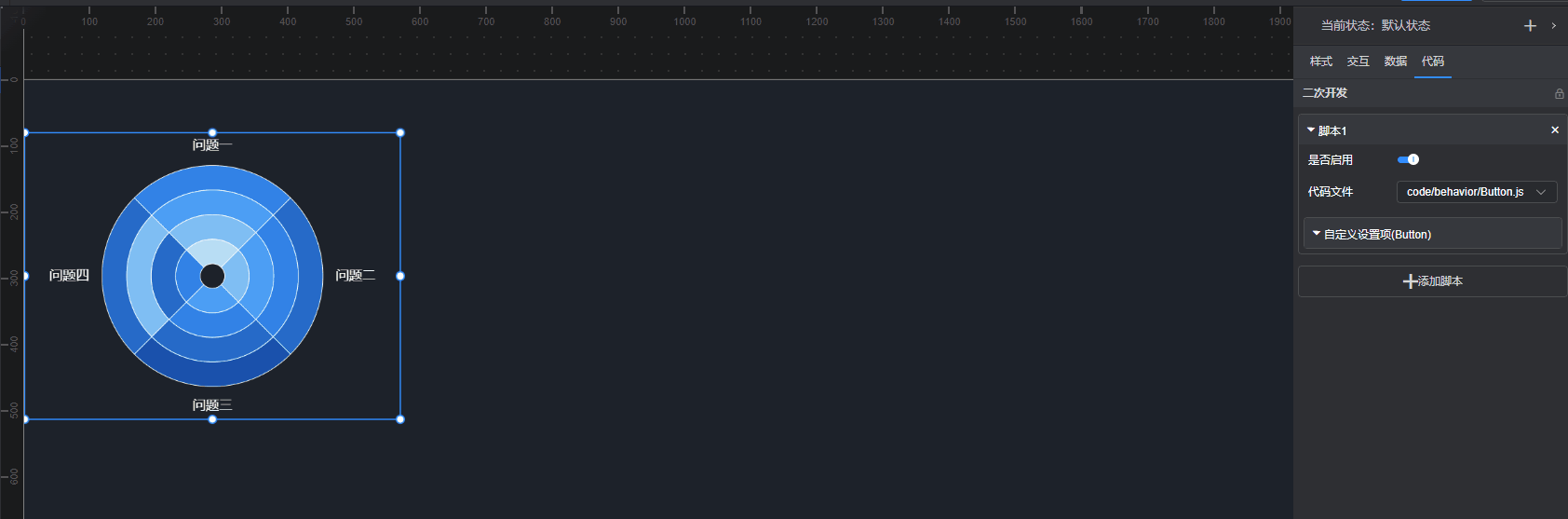

例如，我们希望组件能够自动在大屏上向右移动，只需添加相应的JavaScript 文件即可实现，以下为本教程使用的示例代码：

/**
 * Extension.prototype.element;
 * Extension.prototype.enabled;
 * Extension.findExtensionsOfClass(className)
 * Element.prototype.setOption()
 * Element.prototype.getOption()
 * Element.prototype.getFullData()
 * Element.prototype.name
 */
class Button{
  update(){
    const position = this.element.getOption(
      ["position"]
    );
    // 当前元素在X轴上移动一定的距离
    this.element.setOption(
      ["position"],
      [(position[0] + 1 )%100,position[1]]
    );
  }
}
export default Button;
