3DsMax导入鲸孪生
【温馨提示】本教程只为演示操作过程,使用的软件为官方试用版,请大家购买官方正版后使用
1.格式概述
1.1 山海鲸导入格式
山海鲸可视化目前支持 Glb 和 Gltf 格式的导入。
1.2 Glb 和 Gltf 的区别
Glb 格式更加紧凑,占用的文件空间较小。(推荐小场景)
Gltf 文件通常更大,它可以包含更多的细节和功能。(推荐大场景)
Gltf 有缓存,如果您希望第二次打开项目加载速度快的话应选择 gltf。
2. 3DsMax 简介
- 该教程适用于 max2015 到 2024 版本基本上涵盖绝大部分使用场景。
- 因为 max 本身不能直接导出 gltf 的文件所以需要借助插件的帮助。
下面就以 max2018 试用版本来示例如何将模型导入到鲸孪生。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264512819-4f03b251-00a6-4849-be2d-cf3ddbd7b064.jpeg#averageHue=%23dfe1d6&clientId=ubfb59580-7ed2-4&from=paste&id=u8867eca7&originHeight=686&originWidth=748&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=u1d806614-afc4-4939-9ffa-ebc4f76786b&title=)
2.1 3DsMax 安装插件
- 在软件未打开的时候安装插件,打开网址https://github.com/BabylonJS/Exporters/releases,选择对应于 max 版本的插件下载,比如我下载用的是 2018 版本的就下载 2018 版本的插件。
2.插件下载下来后是压缩包的形式解压出来。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264512969-92ca4609-aae3-4e08-8331-09b1a50855a2.jpeg#averageHue=%23fdfcfc&clientId=ubfb59580-7ed2-4&from=paste&id=u5d1ad349&originHeight=1074&originWidth=1265&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=u2e807bdb-34da-441f-b832-a5ec41a48d6&title=)
- 解压出来后全选所有的 dll 文件复制,然后粘贴到安装文件的这个位置下 Autodesk\3ds Max 2018\bin\assemblies,如果不知道位置,可以在桌面上选择图标右键打开文件所在位置。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264513016-c71b97bd-ceb1-4638-992b-44a45d3a82ed.jpeg#averageHue=%237b91a7&clientId=ubfb59580-7ed2-4&from=paste&id=uc2b68006&originHeight=507&originWidth=477&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=ua3f141e0-6ea9-467d-be24-3a59d915019&title=)

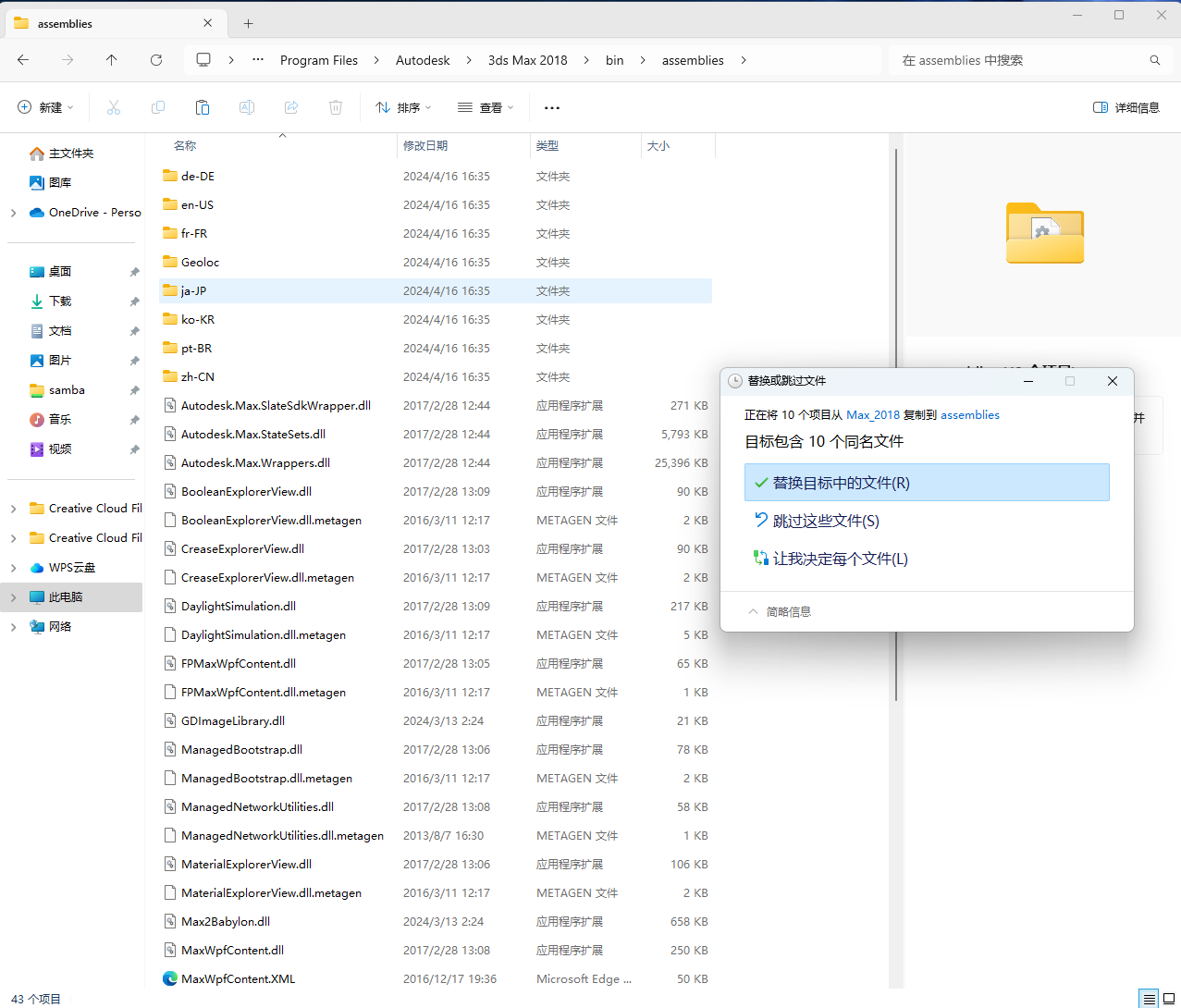

- 将解压出来的文件复制粘贴到这个文件夹下面。
![](1713264513002-0f838162-b924-4fc4-818d-eb5078f9a006.png)
3. 3DsMax 导入鲸孪生操作流程
- 用 max 打开需要导出的文件。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264513459-c4adcf9d-b3f6-4291-ba7c-24f40338d8ab.jpeg#averageHue=%233b3b3b&clientId=ubfb59580-7ed2-4&from=paste&id=ub47658b5&originHeight=1361&originWidth=2506&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=u5583549f-bba2-4428-9e76-84e4a22e239&title=)
- 可以看到菜单栏最右侧多出来了 babylon。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264513506-62616ac1-8d49-4e9c-ad36-087cd3b76e56.jpeg#averageHue=%23524b3e&clientId=ubfb59580-7ed2-4&from=paste&id=uc9018d96&originHeight=1076&originWidth=1369&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=u37f80e76-73aa-41cd-a236-293647f50bf&title=)
- 点击它,选择 babylon File Exporter,即弹出。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264513723-04c7024f-2f5f-4f0b-b9ce-574efc2beec8.jpeg#averageHue=%23433f36&clientId=ubfb59580-7ed2-4&from=paste&id=u05448544&originHeight=1041&originWidth=1186&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=uc89af32a-88fd-4445-9a49-f92f7eb7fd7&title=)
- 就会出现下面的菜单,然后在 output format 处选择 gltf/glb,其他保持默认即可。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264513706-b972f59a-8c0d-45e1-b1d7-8d49f65b4b7c.jpeg#averageHue=%239c9c9c&clientId=ubfb59580-7ed2-4&from=paste&id=u707a0246&originHeight=774&originWidth=1207&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=u4de4b412-ae65-4b1b-a1d5-ba90c086b1d&title=)
- 接着在 model path 处选择保存路径,其他保持默认,点击 export 导出即可。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264513726-beca95ca-f86e-45f4-b627-c667613e3a96.jpeg#averageHue=%23b9b8b8&clientId=ubfb59580-7ed2-4&from=paste&id=ud8e55062&originHeight=686&originWidth=1083&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=u18944513-d592-4299-9f36-e361e2bef34&title=)

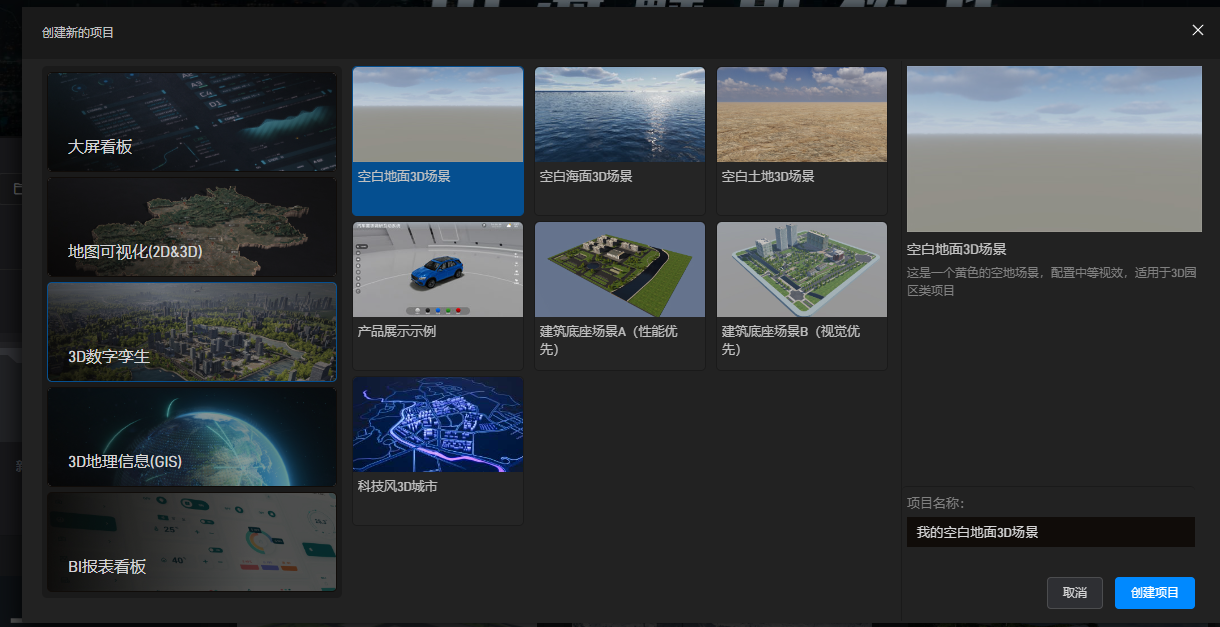

- 打开山海鲸可视化软件,新建空白地面>创建项目。
![](1713264514094-4a249e5e-8cb2-4bec-bc29-54c879838044.png)
- 双击中间>模型>导入模型>选择 max 导出的 glb 模型。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713264514282-ac70202e-8d8c-45e1-b36c-12f2020b6760.jpeg#averageHue=%23e9eae4&clientId=ubfb59580-7ed2-4&from=paste&id=u53fdece2&originHeight=925&originWidth=1474&originalType=url%E2%88%B6=1.0499999523162842&rotation=0&showTitle=false&status=done&style=none&taskId=uaf7654df-69e2-4ca7-aeeb-9a2cbd146d4&title=)

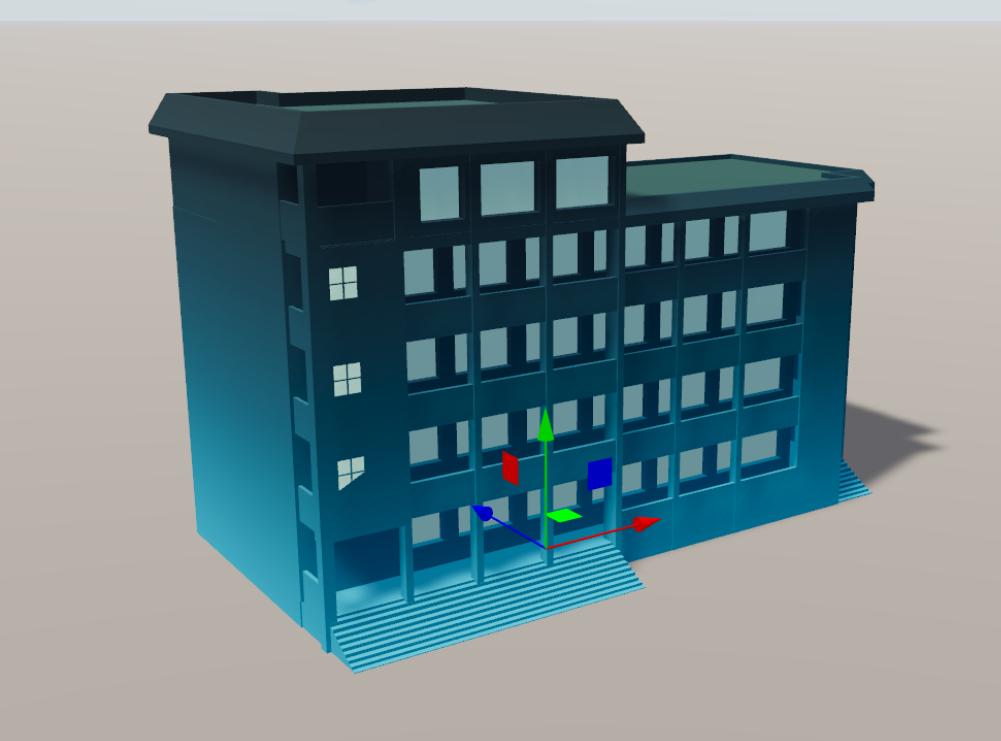

- 可以看到该模型已经被添加到场景中了。
![](1713264514520-63ff8eb5-ce75-4f1a-bdcf-94a602b3bc9b.png)
