Solidworks导入鲸孪生
【温馨提示】本教程只为演示操作过程,使用的软件为官方试用版,请大家购买官方正版后使用
1. 格式概述
1.1 山海鲸导入格式
山海鲸可视化目前支持glb和gltf格式的模型文件导入。
1.2 glb 和 gltf 的区别
glb 格式更加紧凑,占用的文件空间较小(推荐小场景)。
gltf 文件通常更大,可以包含更多的细节和功能(推荐大场景)。
【温馨提示】gltf 有缓存,如果希望第二次打开项目时加载速度快的话,应选择 gltf。
2. Solidworks 简介
Solidworks 目前有很多版本,最新版增加了导出 glb 的功能。下面就以Solidworks2024 试用版为例,教大家如何将模型导入到鲸孪生中。
![](1713437611329-e3acbb53-f8d8-4cab-af2e-7a49f71fde11.png)
2.1 安装 Solidworks 导出 gltf 格式插件

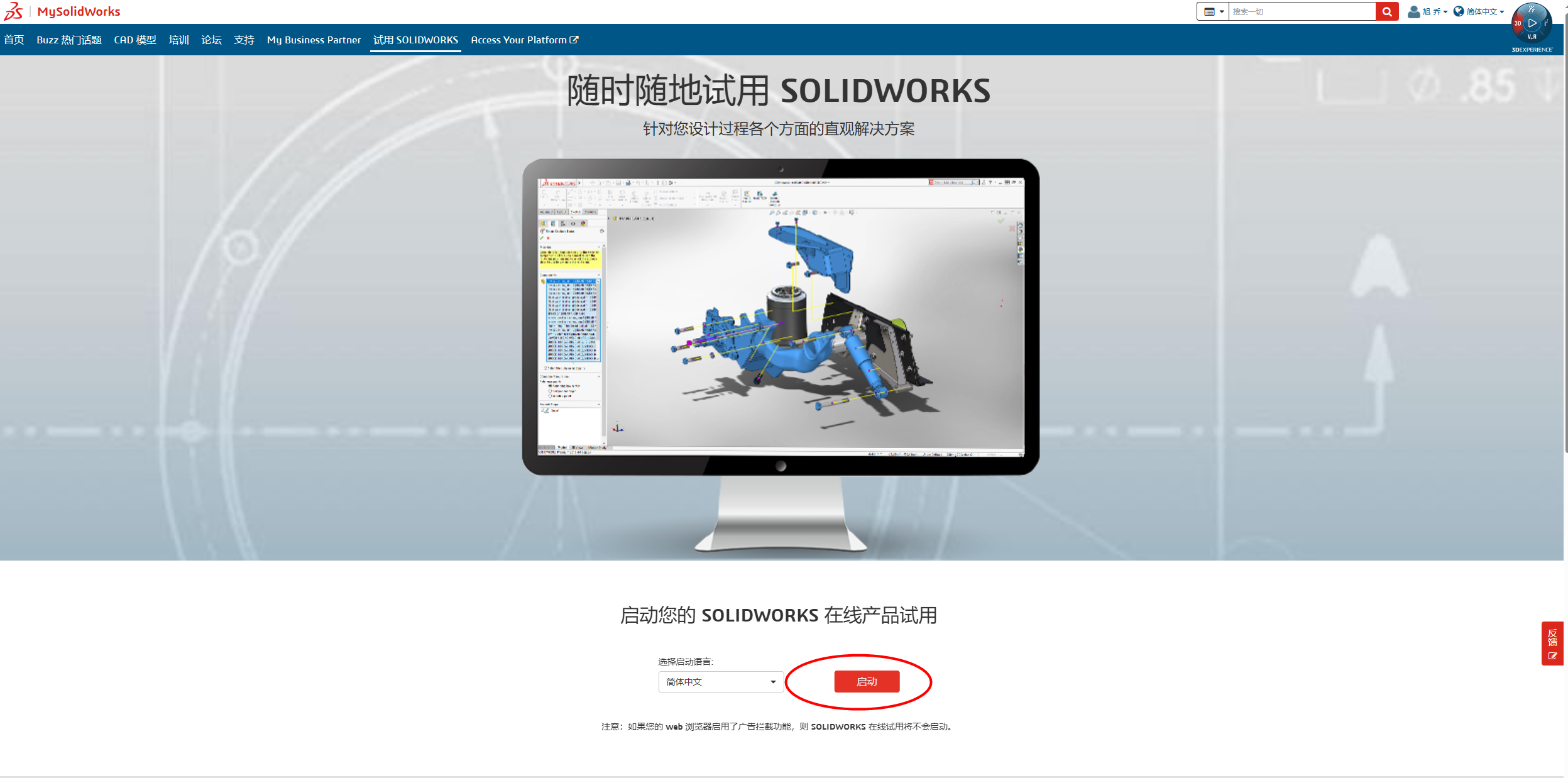

- 进入 solidworks 网页试用版(官网直进),导入所需的模型。
2.打开**文件——另存为,选择 glb 格式,点击保存 **。
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713437611458-d8d342df-3ca4-4245-bfda-53e76f9cb27d.jpeg#averageHue=%23dee3df&clientId=u48f1029f-93ff-4&from=paste&id=u23c863cc&originHeight=1376&originWidth=2552&originalType=url%E2%88%B6=1&rotation=0&showTitle=false&status=done&style=none&taskId=u61176391-2c02-4f2a-8b2b-be94b4b38b1&title=)
![](https://cdn.nlark.com/yuque/0/2024/jpeg/29424198/1713437611469-b1d60f32-5771-4eda-9f4a-a69095cce31a.jpeg#averageHue=%23ecede5&clientId=u48f1029f-93ff-4&from=paste&id=ua7208dfb&originHeight=1394&originWidth=2554&originalType=url%E2%88%B6=1&rotation=0&showTitle=false&status=done&style=none&taskId=u9e26b488-d0ef-4c44-836c-83090317a3f&title=)
(由于试用版 solidworks 是网页版,使用 solidworks 的朋友,可以去官网更新最新版)
3. Solidworks 导入鲸孪生操作流程

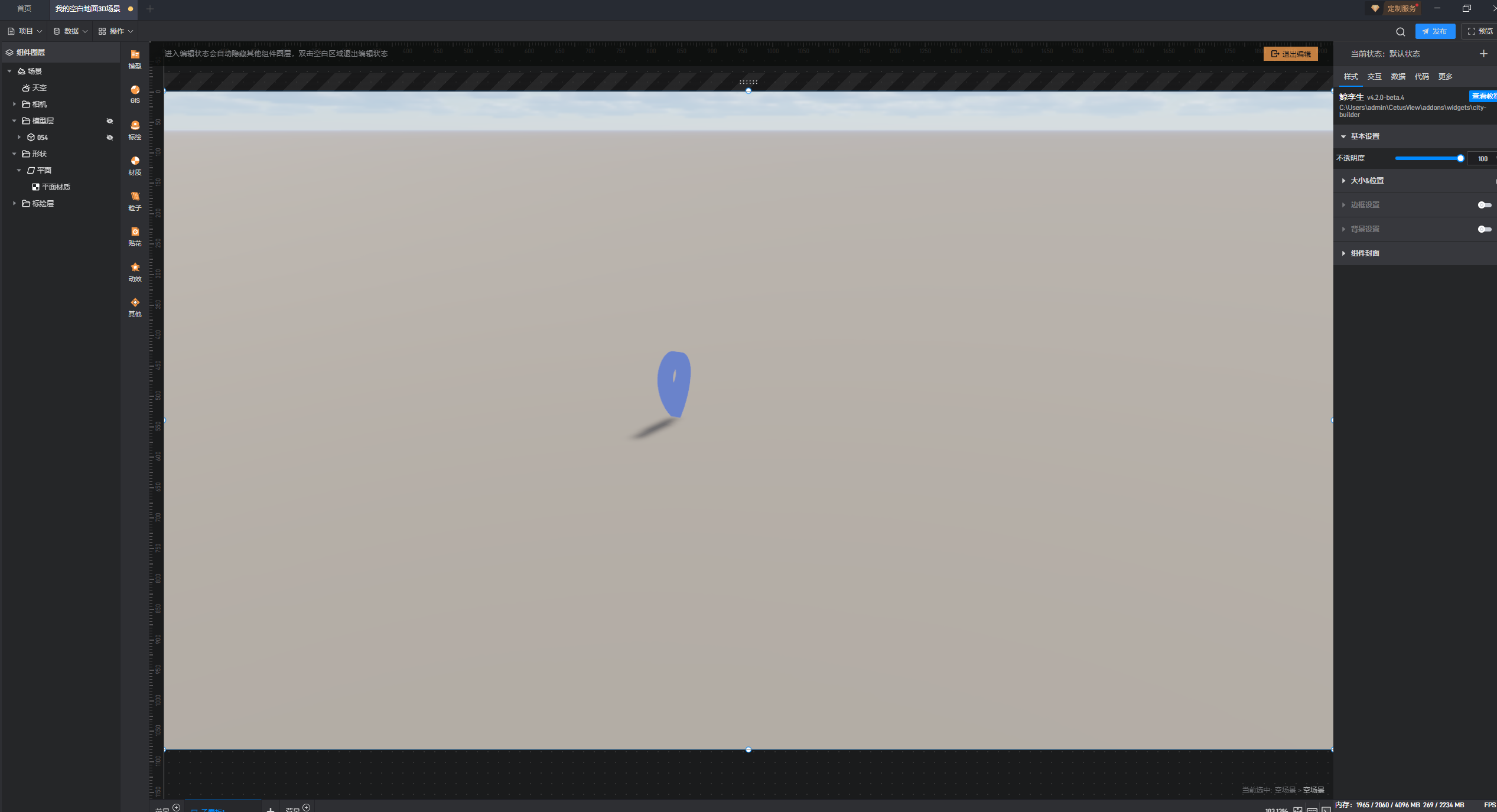

- 在山海鲸中按“新建-3D 数字孪生-空白地面 3D 场景-创建项目”的顺序创建一个项目,然后双击该项目进入鲸孪生编辑模式。
![](1713437611472-1e3c28e1-fd72-4c8d-b964-05c32774eba2.png)

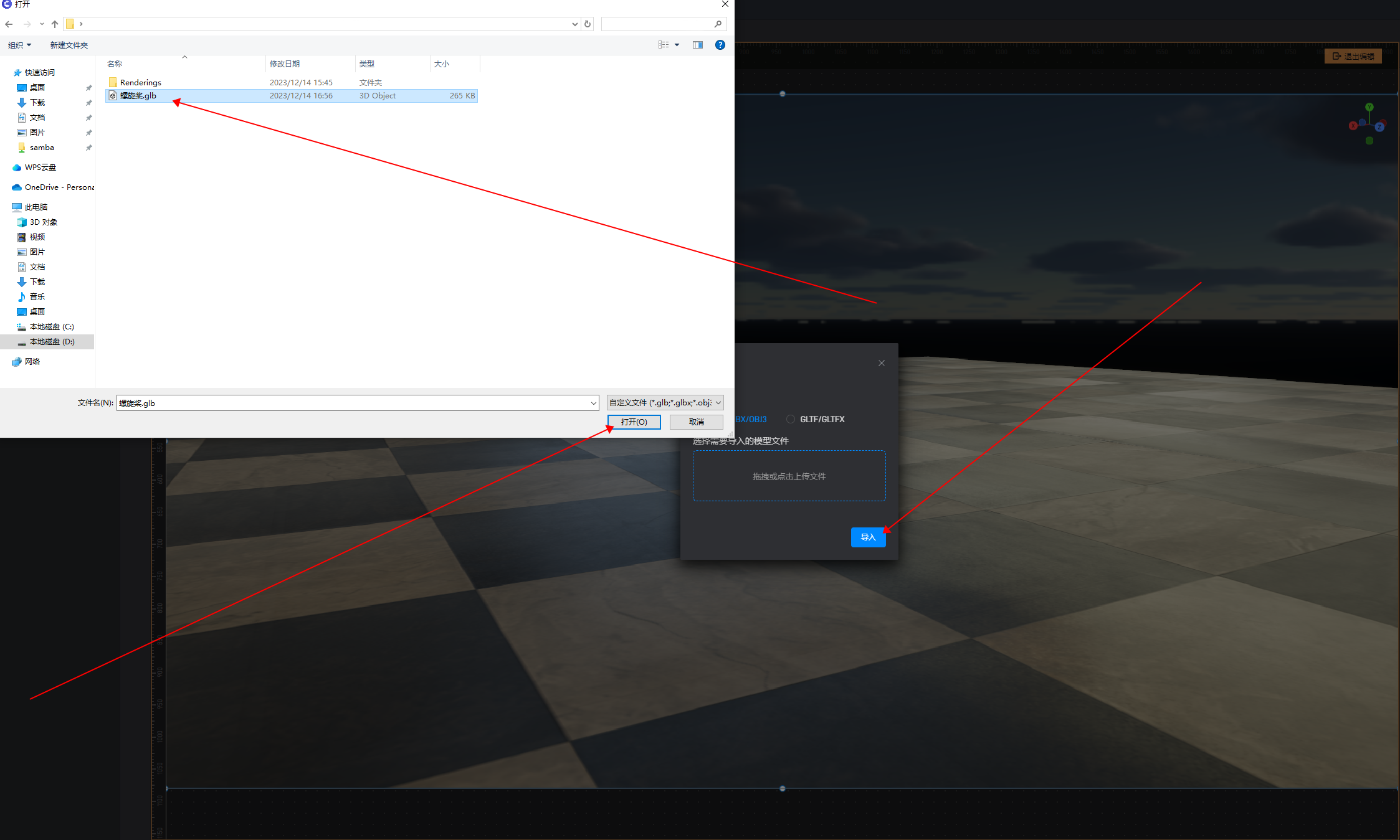

- 点击左侧功能菜单中的“模型”,选择刚刚导出的模型文件,并点击“导入”。
![](1713437612093-35f0e6cc-0fac-4923-902c-e3b031048564.png)

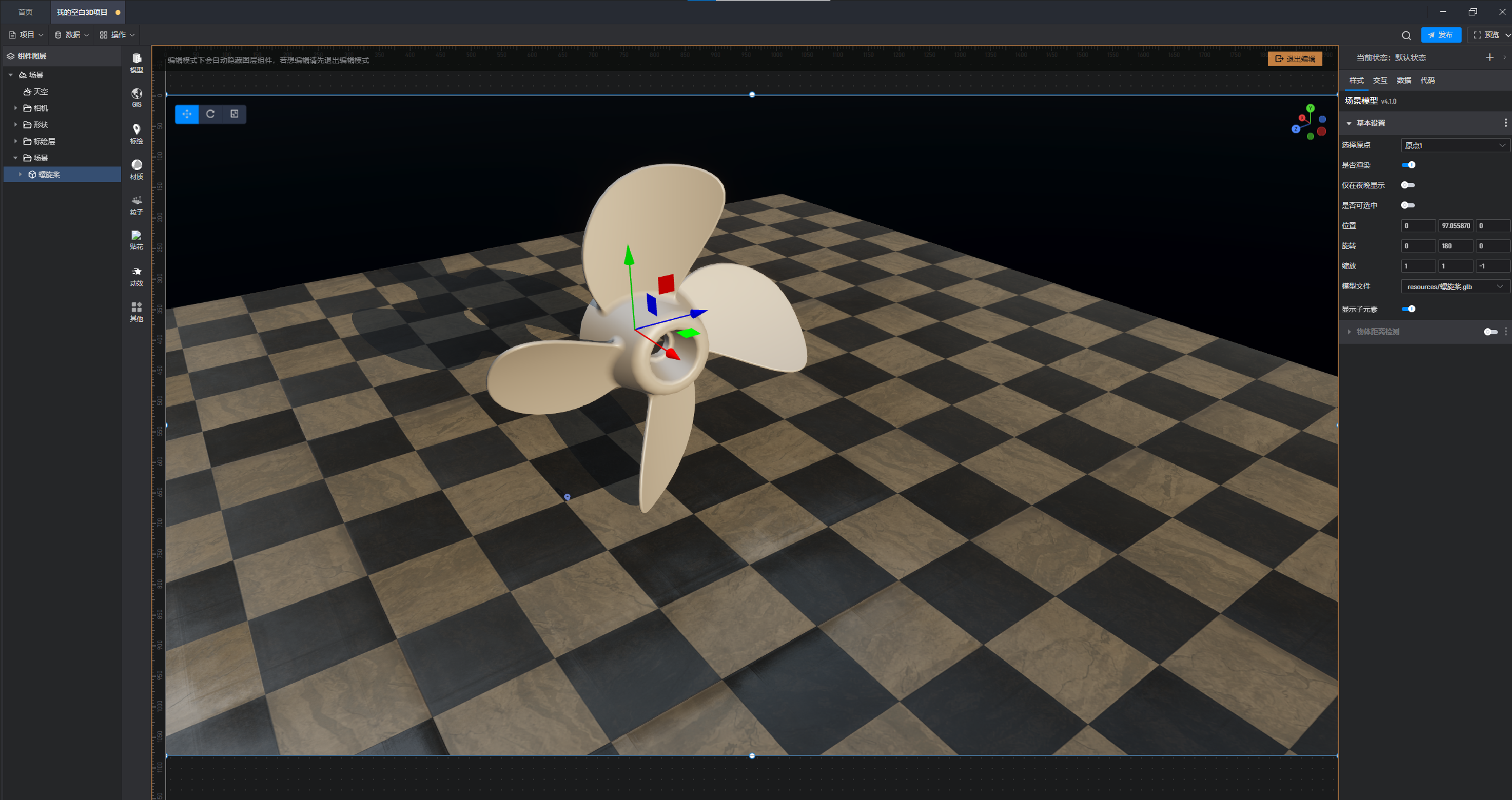

- 可以看到该模型已经被添加到场景中了。
![](1713437612255-2c5e1dbf-de9c-4783-8c50-113342169c9c.png)
