Maya导入鲸孪生
【温馨提示】本教程只为演示操作过程,使用的软件为官方试用版,请大家购买官方正版后使用
1.格式概述
1.1 山海鲸导入格式
山海鲸可视化目前支持glb和gltf格式的 3D 模型文件导入。
1.2 glb 和 gltf 的区别
glb 格式更加紧凑,占用的文件空间较小。(推荐小场景)
gltf 文件通常更大,它可以包含更多的细节和功能。(推荐大场景)
【温馨提示】gltf 有缓存,如果希望第二次打开项目时加载速度快的话,应选择 gltf。
2. Maya 简介

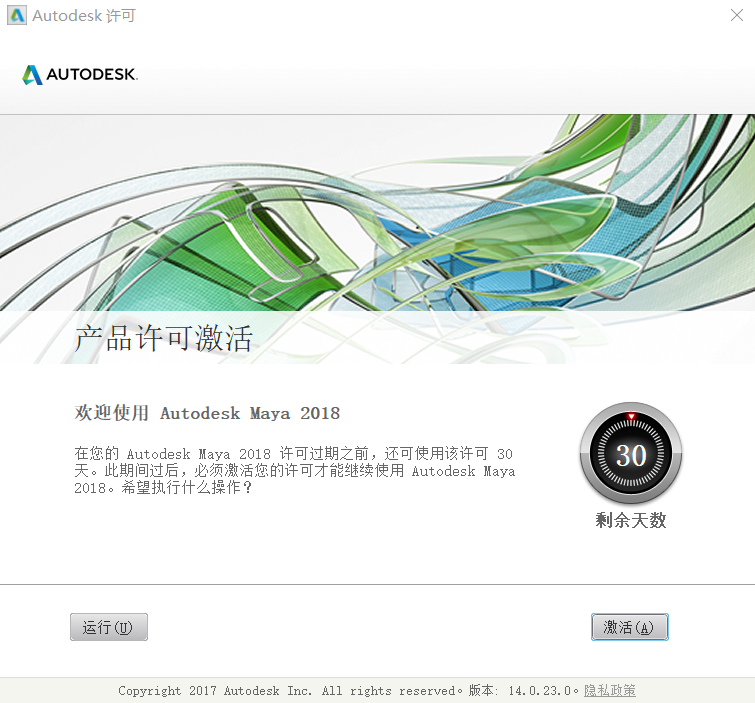

Maya 常用版本有 Maya 2018,Maya 2020,Maya 2018/2020 版本并不支持 glb 和 gltf 导出,而是通过对应插件(Babylon.js)来导出 glb 和 gltf 模型文件格式。下面就以Maya 2018 试用版本来示例如何将模型导入到鲸孪生。
![](1713319244387-3e9b2d00-f437-41e5-a3c8-f29d163f0952.png)
**2.1 Maya 安装 Babylon.js 插件 **

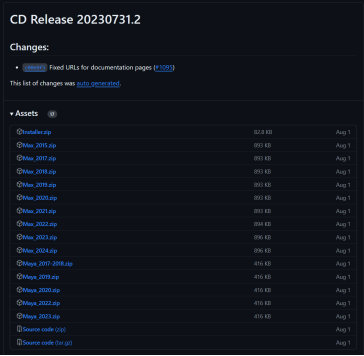

- 首先在Babylon.js 插件官网下载 Babylon.js 插件。找到和自己安装的 Maya 版本相对应的包含插件的 zip 压缩文件,然后选中点击下载。
![](1713319244376-94b2f1a9-757f-4b85-9d3b-3f368b494876.png)
- 安装 Babylon 插件。Windows 默认锁定所有来自 web 的“.dll”文件,所以首先我们必须先解除锁定。选中zip 压缩文件,鼠标右键选中属性,选择解除锁定就可以了。
![](1713319244491-9b3e806e-ba80-4a65-b65e-ec82a506fdc9.png)
- 解压 zip 文件,打开 Maya 的安装目录,确保 Maya 不在运行,复制插件解压后的所有“.dll 文件”到 Maya 的安装目录(例:C:/Program Files/Autodesk/Maya2018/bin/plug-ins)。
- 打开 Maya 软件,打开插件管理器窗口。(窗口>设置/首选项>插件管理器)
- 在插件管理器窗口,搜索“Maya2Babylon”,勾选已加载、自动加载选项。
- 插件安装配置完成,Maya 菜单栏增加“Babylon 选项”,就可以点击此菜单项导出 gltf 或 glb 格式的模型文件了。
3. Maya 导入鲸孪生操作流程

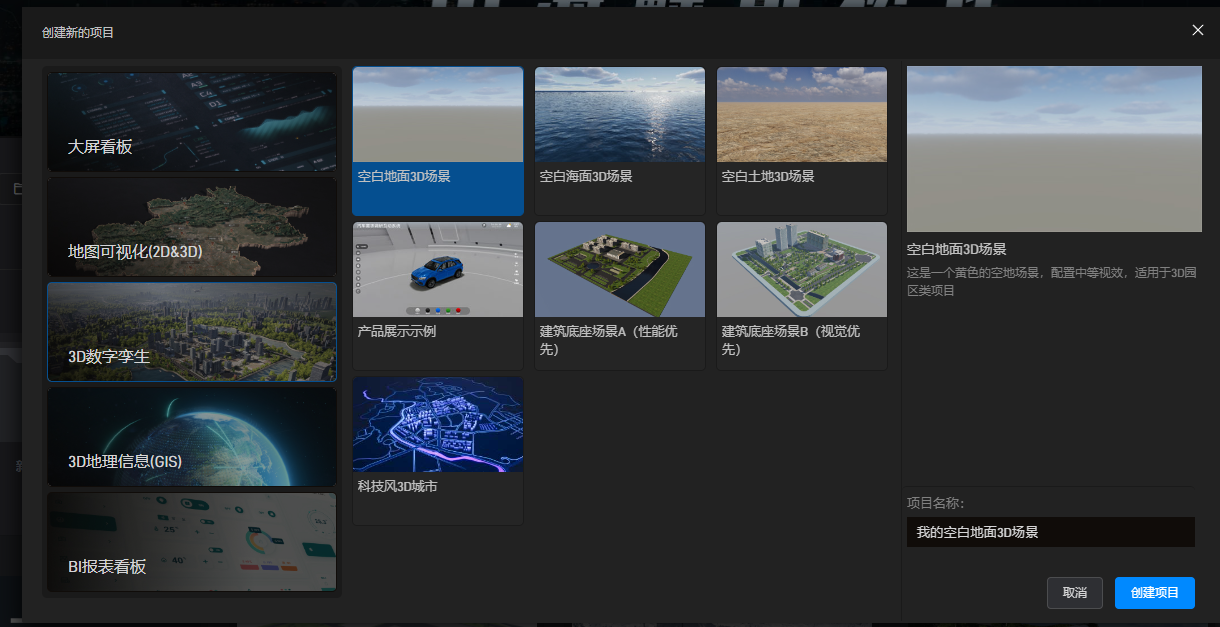

- 打开山海鲸可视化软件按“新建-3D 数字孪生-空白地面 3D 场景-创建项目”顺序创建一个新的项目,“双击”进入鲸孪生组件编辑界面。
![](1713319244504-87d70ff1-5273-4e3b-a2da-257219102348.png)

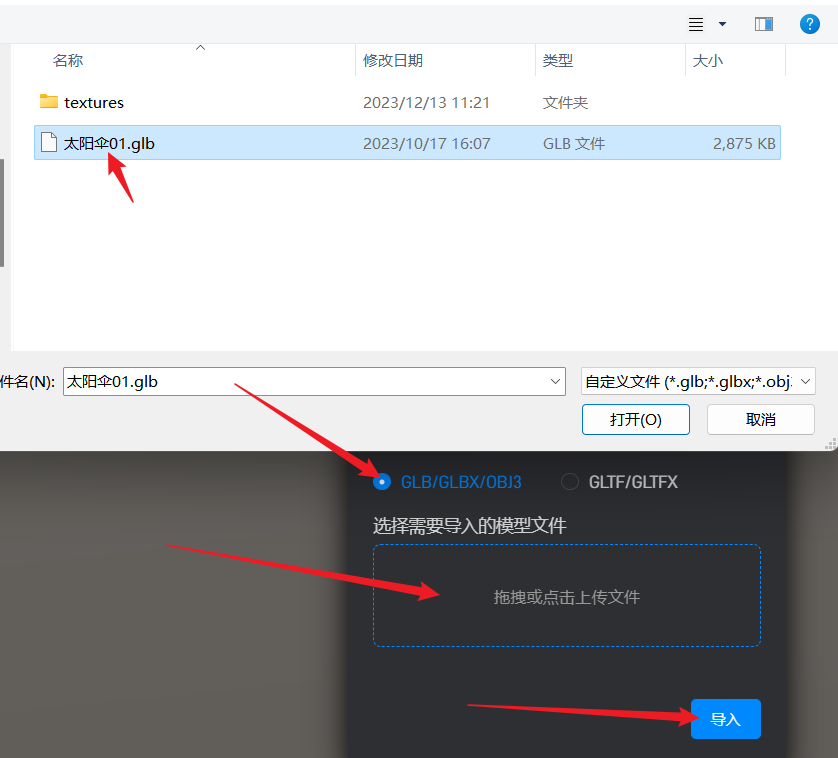

- “双击”进入鲸孪生组件编辑界面,点击左侧功能菜单中的“模型”导入刚刚的模型。
![](1713319244518-a09e5ef4-9678-4b39-aad9-f791f51ac938.png)

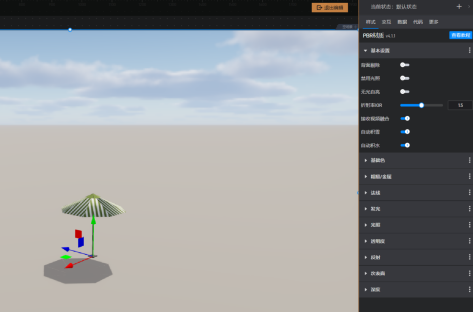

- 可以看到该模型已经被添加到场景中了。
![](1713319244898-1121a5dc-df2f-4197-b616-f8bc77ddc1f5.png)
