SketchUp导入鲸孪生
【温馨提示】本教程只为演示操作过程,使用的软件为官方试用版,请大家购买官方正版后使用
1.格式概述
1.1 山海鲸导入格式
山海鲸可视化目前支持glb和gltf格式的 3D 模型文件导入。
1.2 glb 和 gltf 的区别
glb 格式更加紧凑,占用的文件空间较小。(推荐小场景)
gltf 文件通常更大,它可以包含更多的细节和功能。(推荐大场景)
【温馨提示】gltf 有缓存,如果希望第二次打开项目时加载速度快的话,应选择 gltf。
2. SketchUp 简介

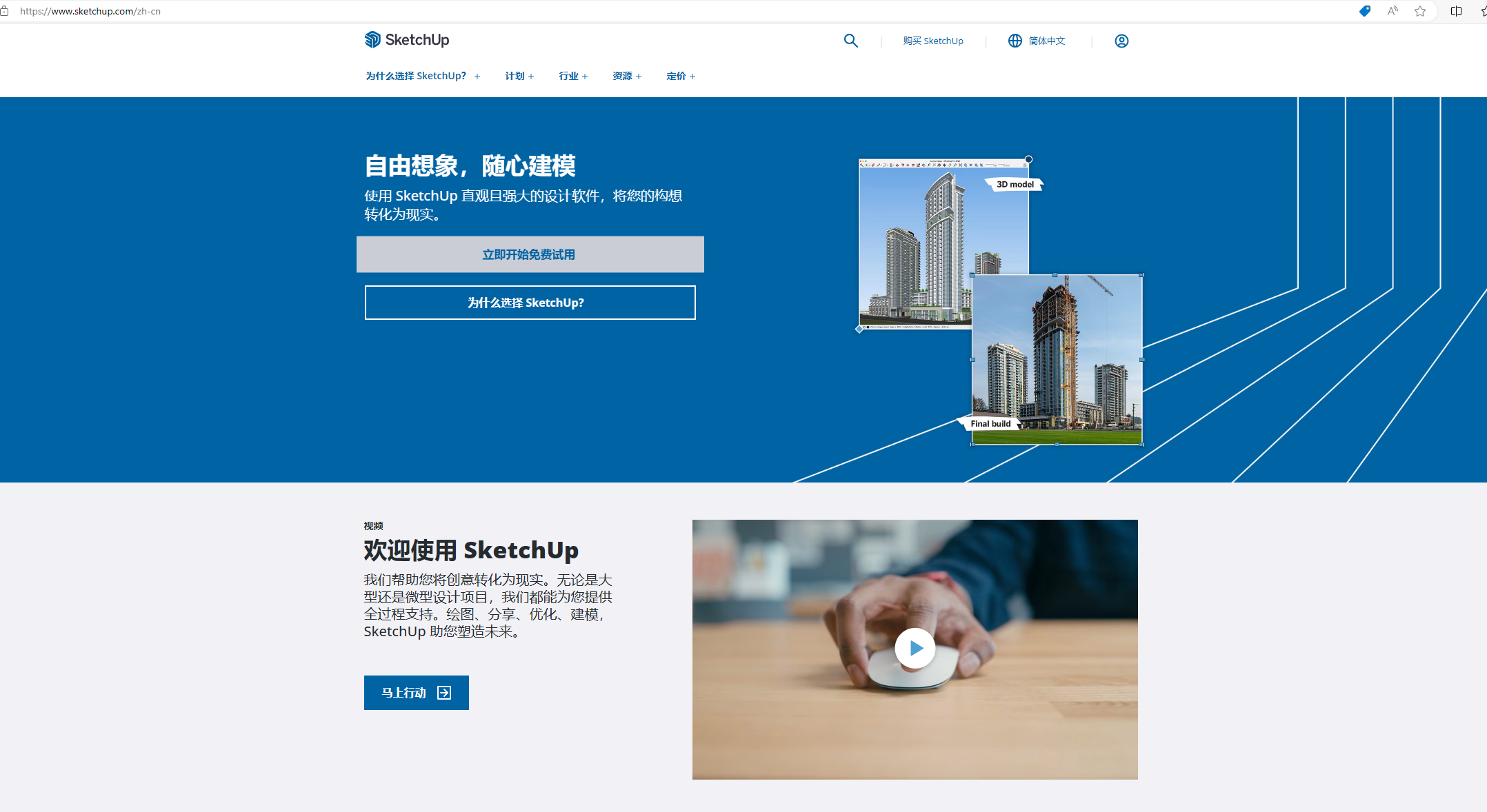

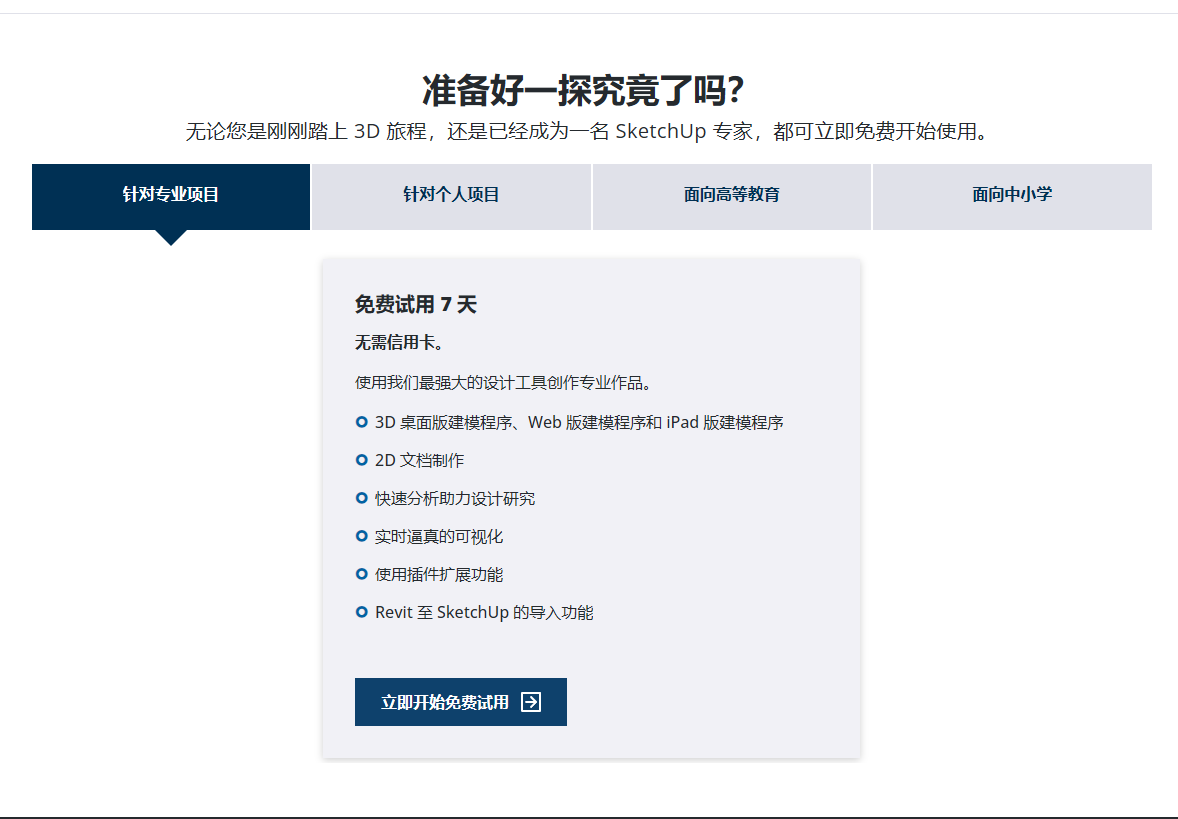

SketchUp 常用版本有 SketchUp Pro2018,SketchUp Pro2024等,SketchUp 不支持直接导出 gltf 格式模型,所以需要借助开源插件的帮助。下面就以SketchUp Pro2024 试用版来示例如何将模型导入到鲸孪生。
![](1713438057966-08a6b1ed-6267-4b60-8617-05fa5bf2ca86.png)
![](1713438057982-647ded13-dd5d-4ebe-ae8e-2a8fe6fbe6b5.png)
**2.1 SketchUp 安装插件 **

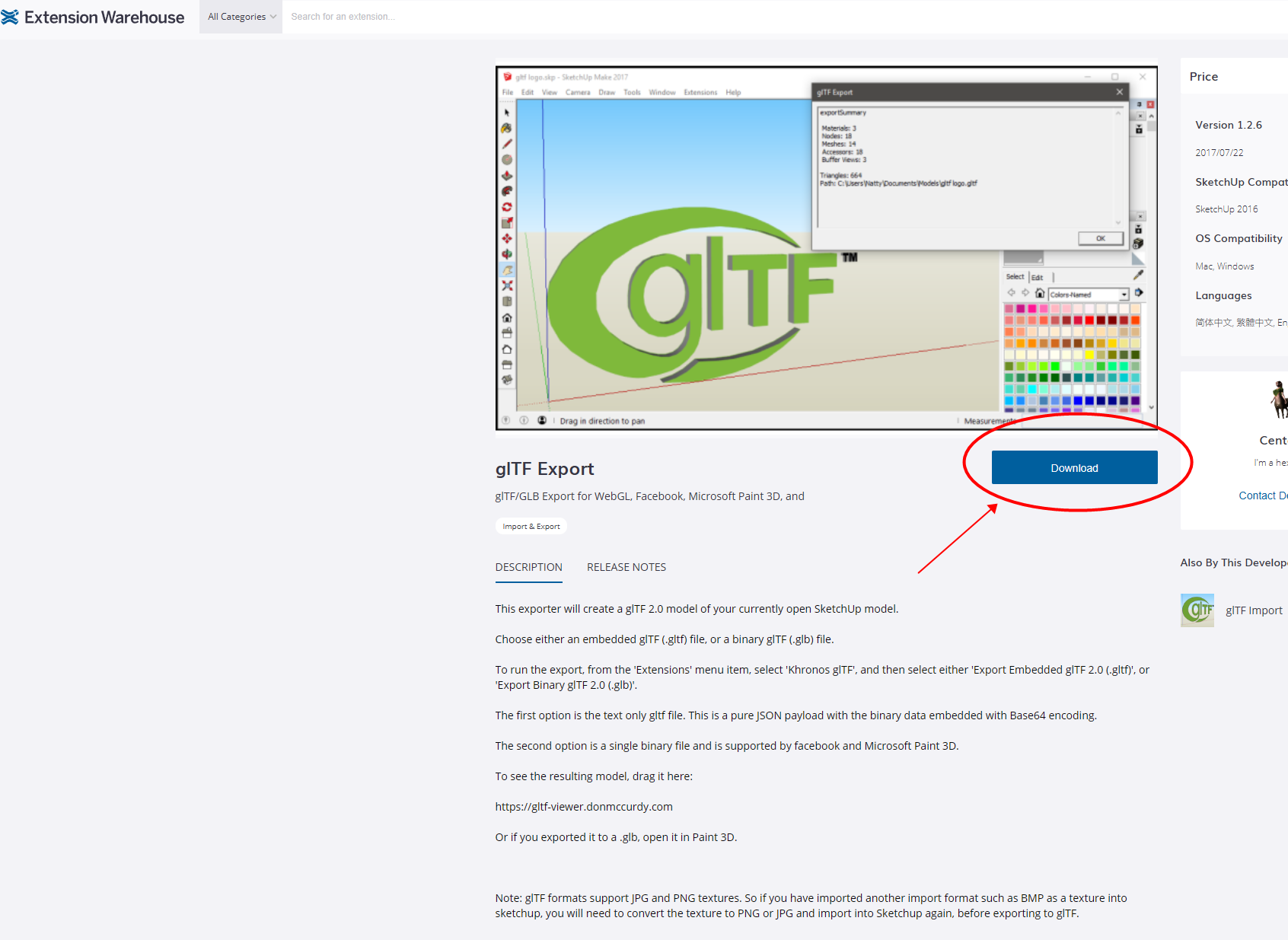

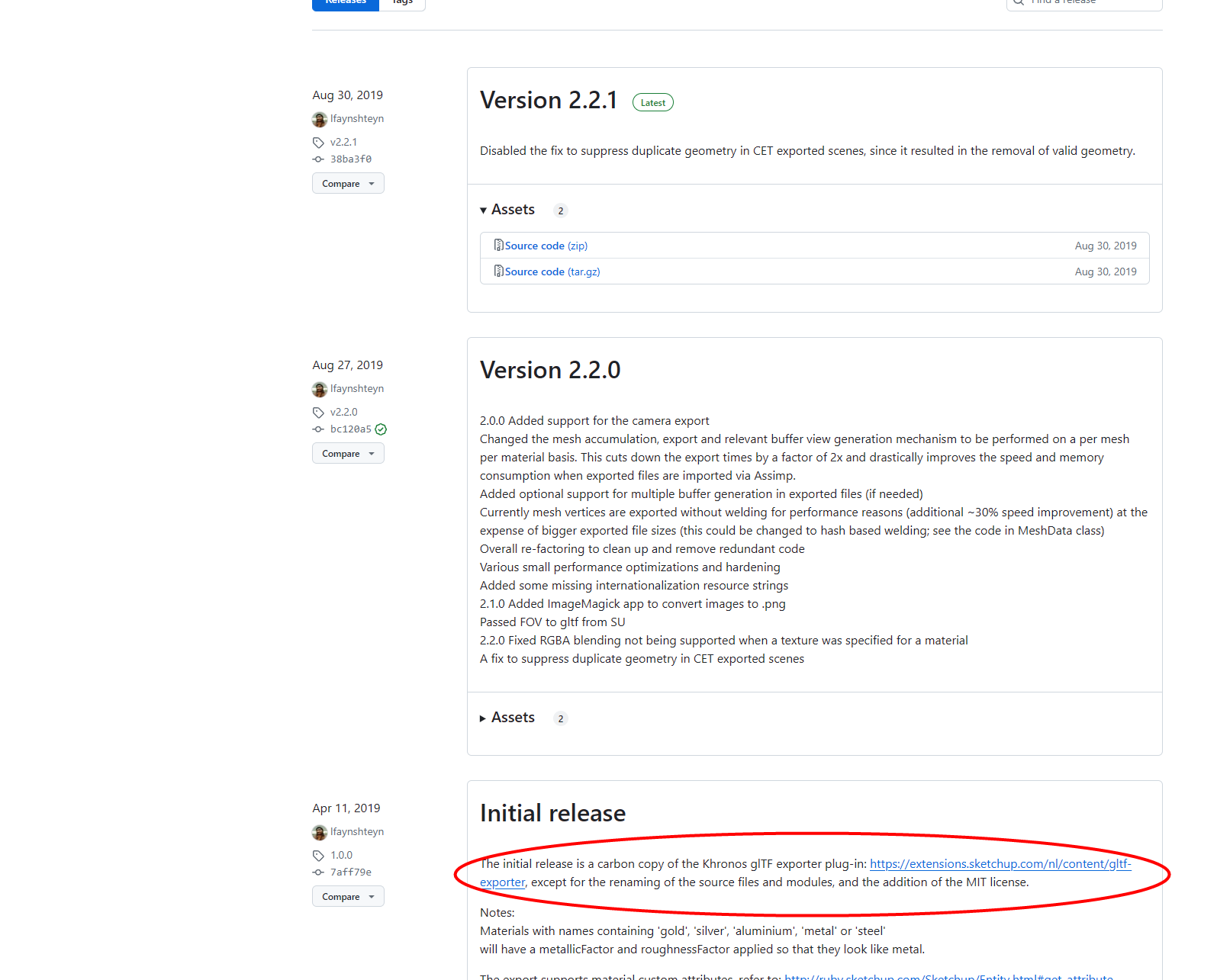

- 安装插件,打开开源插件的网址:Releases · YulioTech/SketchUp-glTF-Exporter-Ruby · GitHub,根据图片指示下载插件,插件后缀为 rbz。
![](1713438057988-c221d1af-591a-4a97-a98a-2af7a9d35329.png)
![](1713438057986-ba3a8319-33ca-49c7-aeed-bc35fdede942.png)
- 插件下载完后解压在合适位置即可。
3. SketchUp 导入鲸孪生操作流程

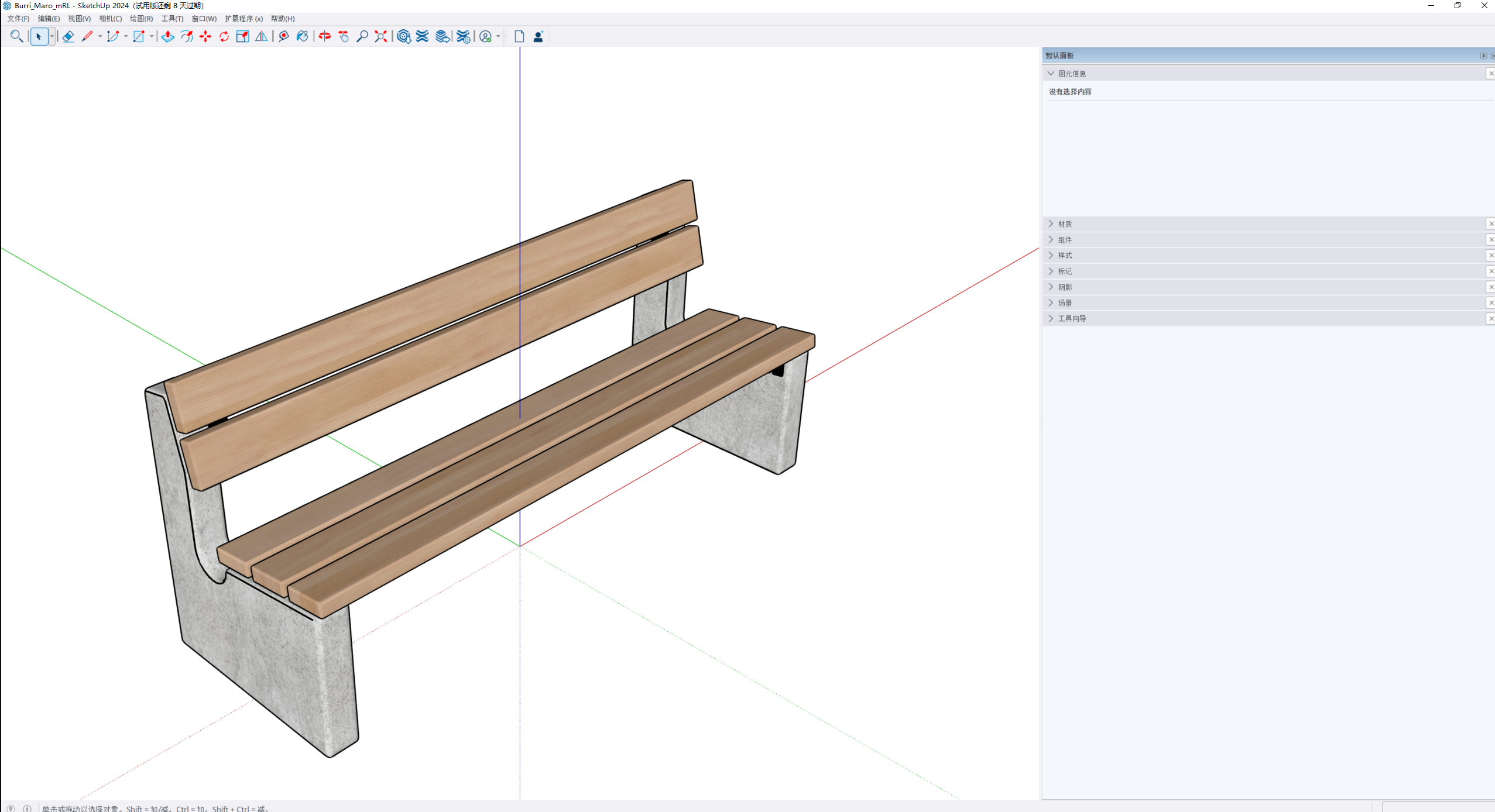

- 打开需要导出的模型。
![](1713438057978-9b4f2243-58ef-4643-96ea-cbc37ee1c692.png)

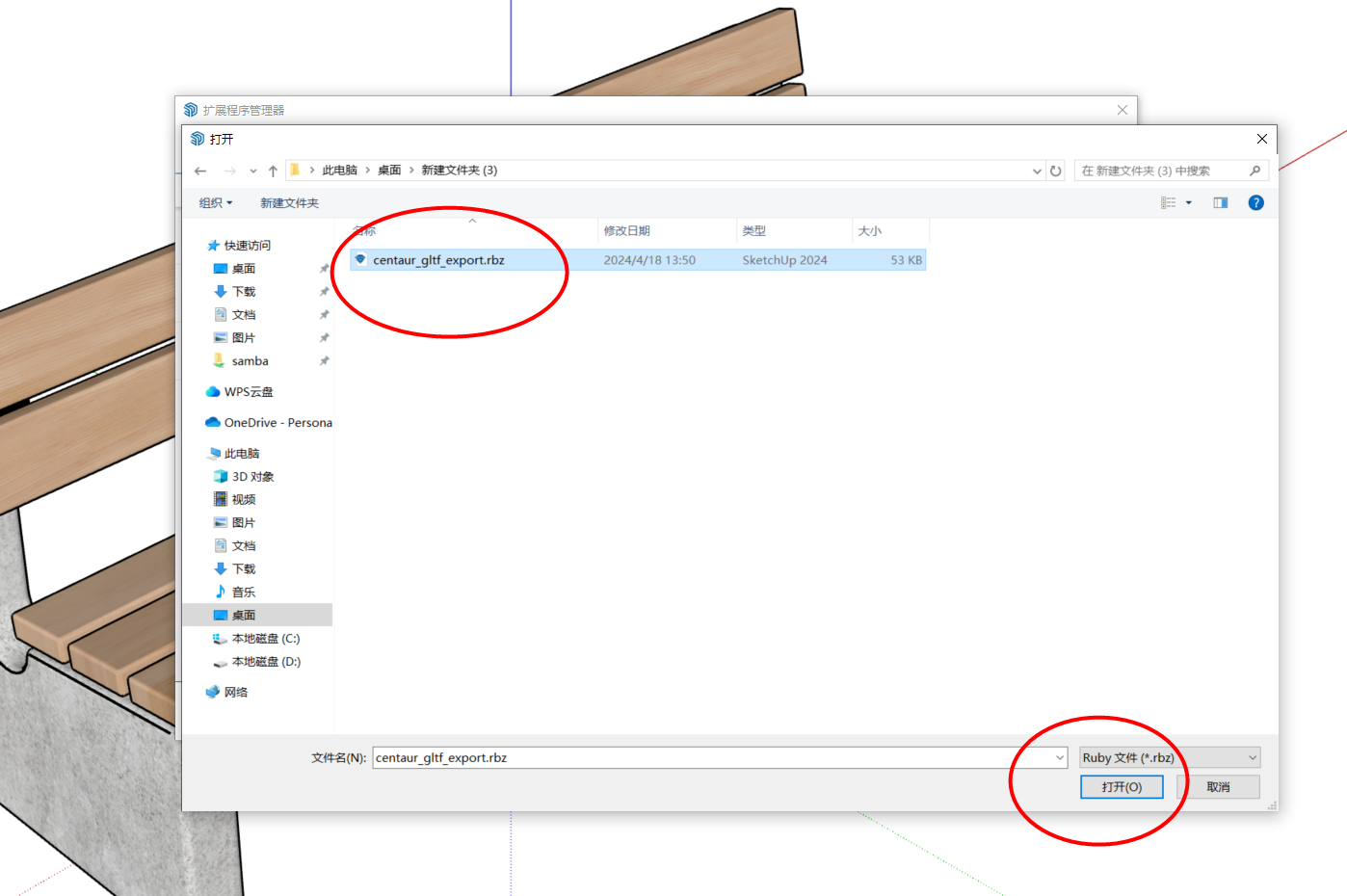

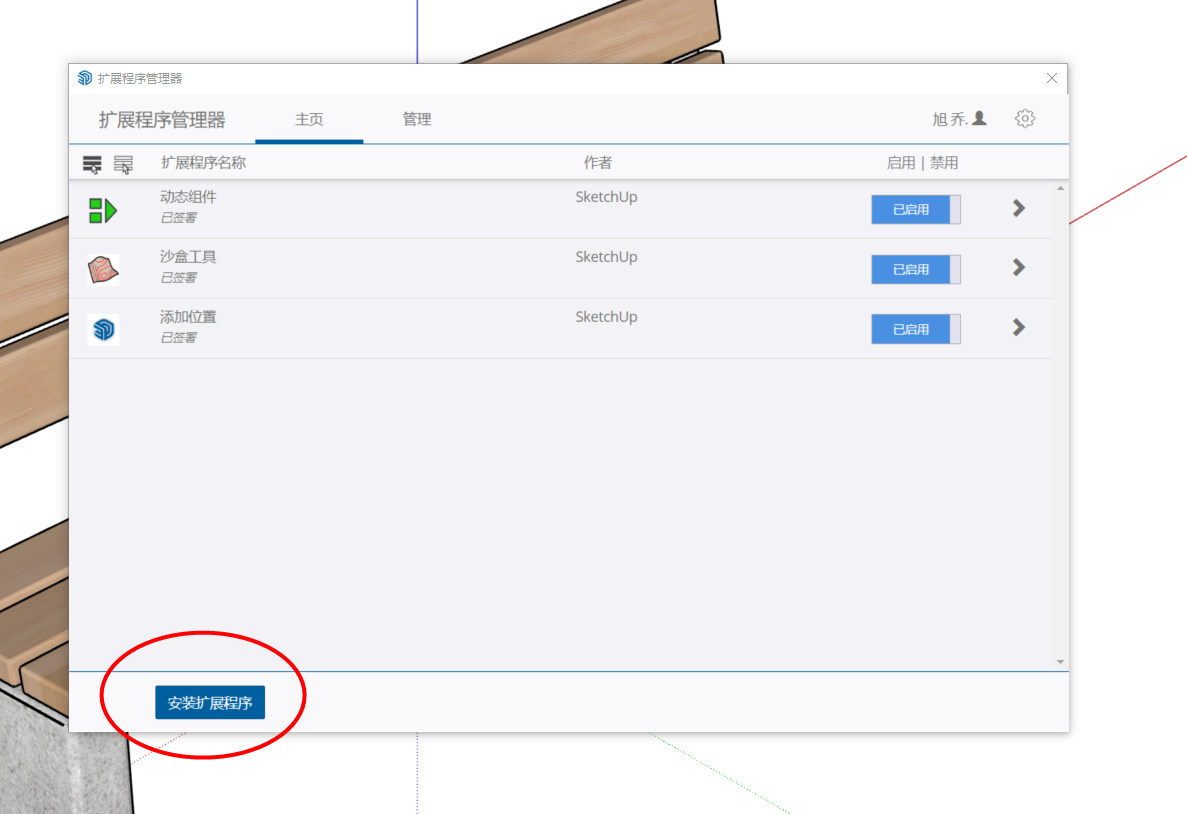

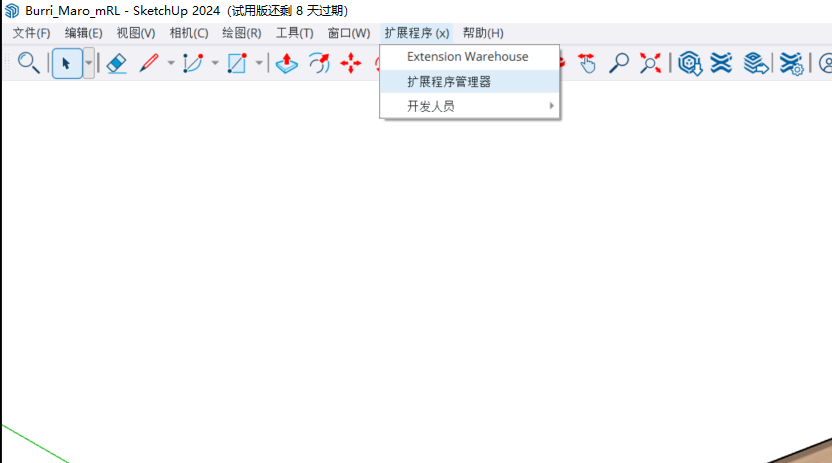

- 点击顶部菜单栏中的“扩展程序>扩展程序管理器,点击安装扩展程序,找到自己下载的插件位置,点击打开,确认插件是否处于启用状态,禁用的话打开,随后关闭界面即可。
![](1713438060281-4e43e1e6-4ba3-49c9-9179-b099388ec259.png)
![](1713438060467-ff1f0fe5-d989-46fc-a542-b91d2fe6f178.png)
![](1713438060509-297ce6b2-e796-481f-9094-49ca093b1aa2.png)

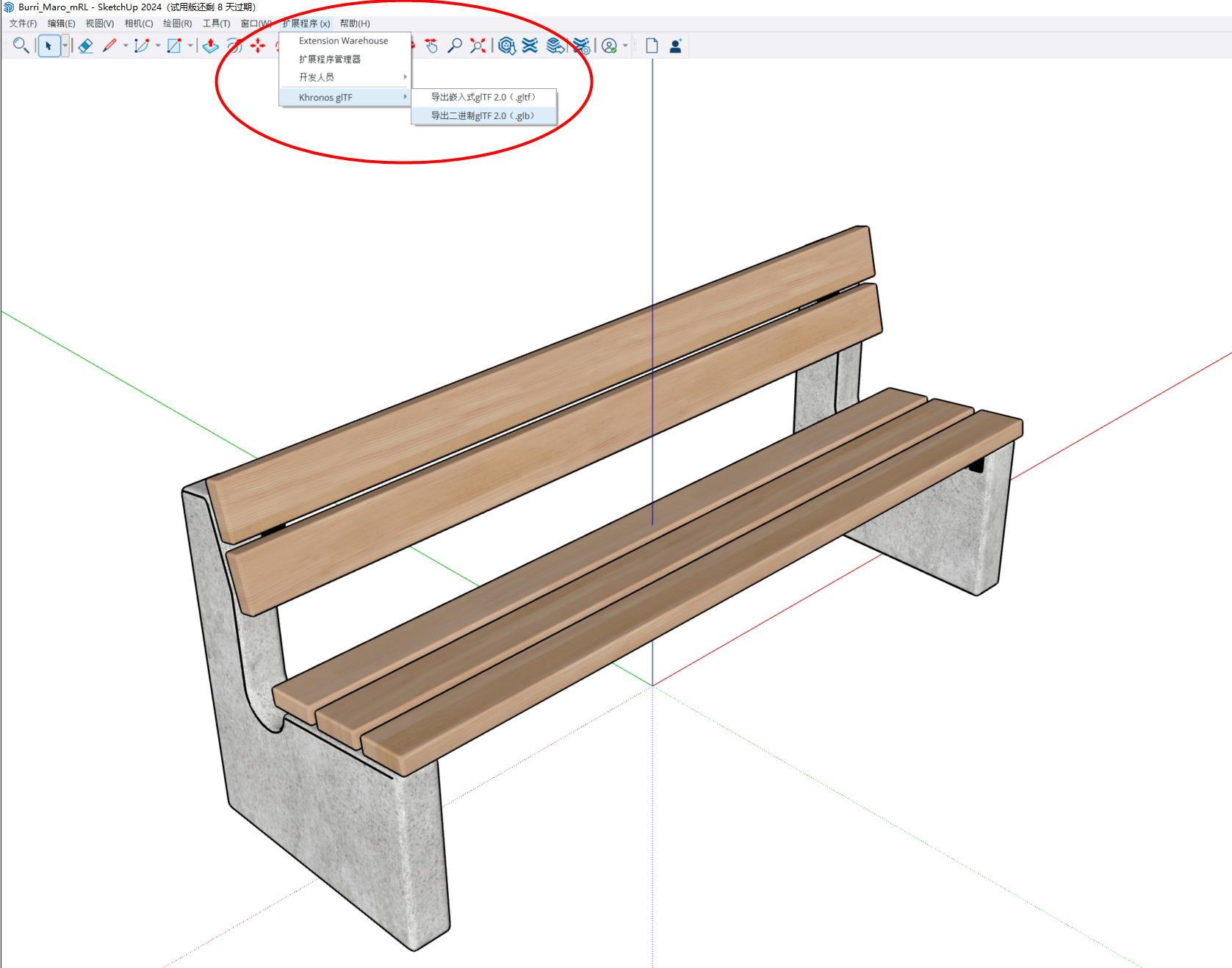

- 再次点击扩展程序,即出现了插件选项,导出 glb 格式,选择位置和命名保存即可,弹出提示框点确定。
![](1713438060553-caefae5c-816a-4597-b748-281a0217dcec.png)

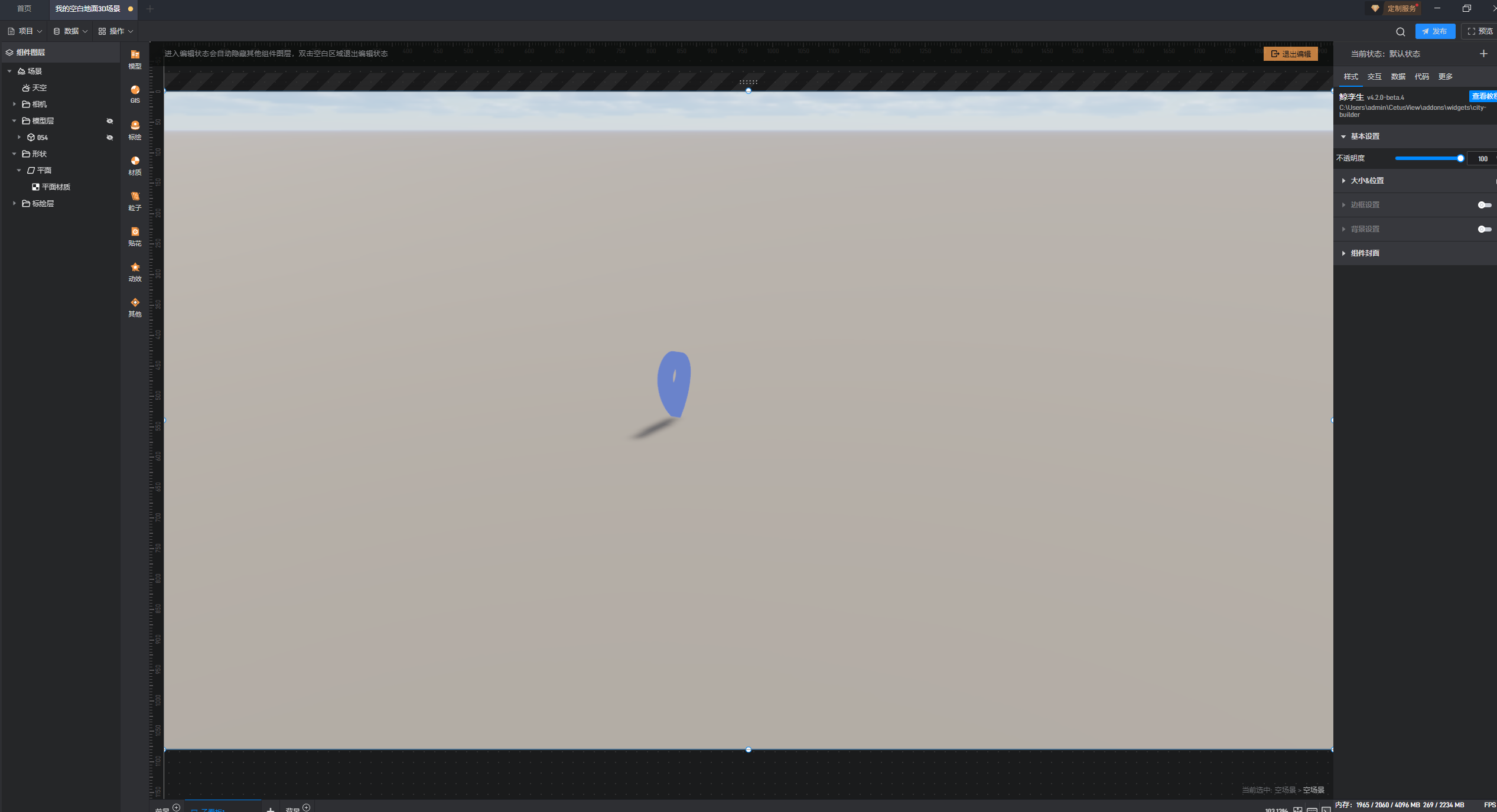

- 打开山海鲸可视化软件按“新建-3D 数字孪生-空白地面 3D 场景-创建项目”顺序创建一个新的项目。
![](1713438060699-d0515a52-0912-405e-9d41-a0d6f696fa9a.png)

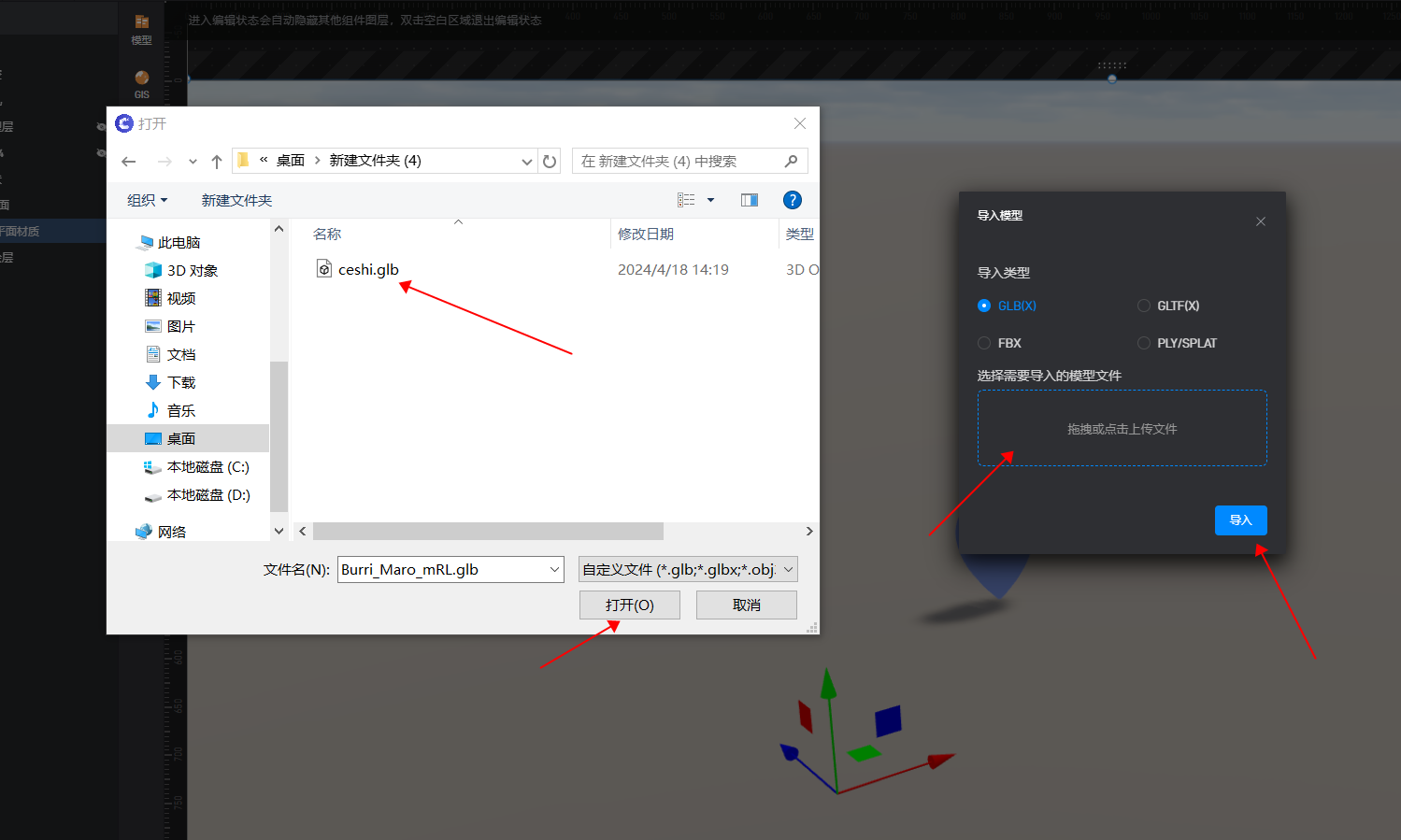

- “双击”进入鲸孪生编辑界面,点击左侧功能菜单中的“模型”,选择“sketchup”导出的 glb 模型,并点击“导入”。
![](1713438060663-91251057-d623-48b7-b984-0ea669312ee1.png)

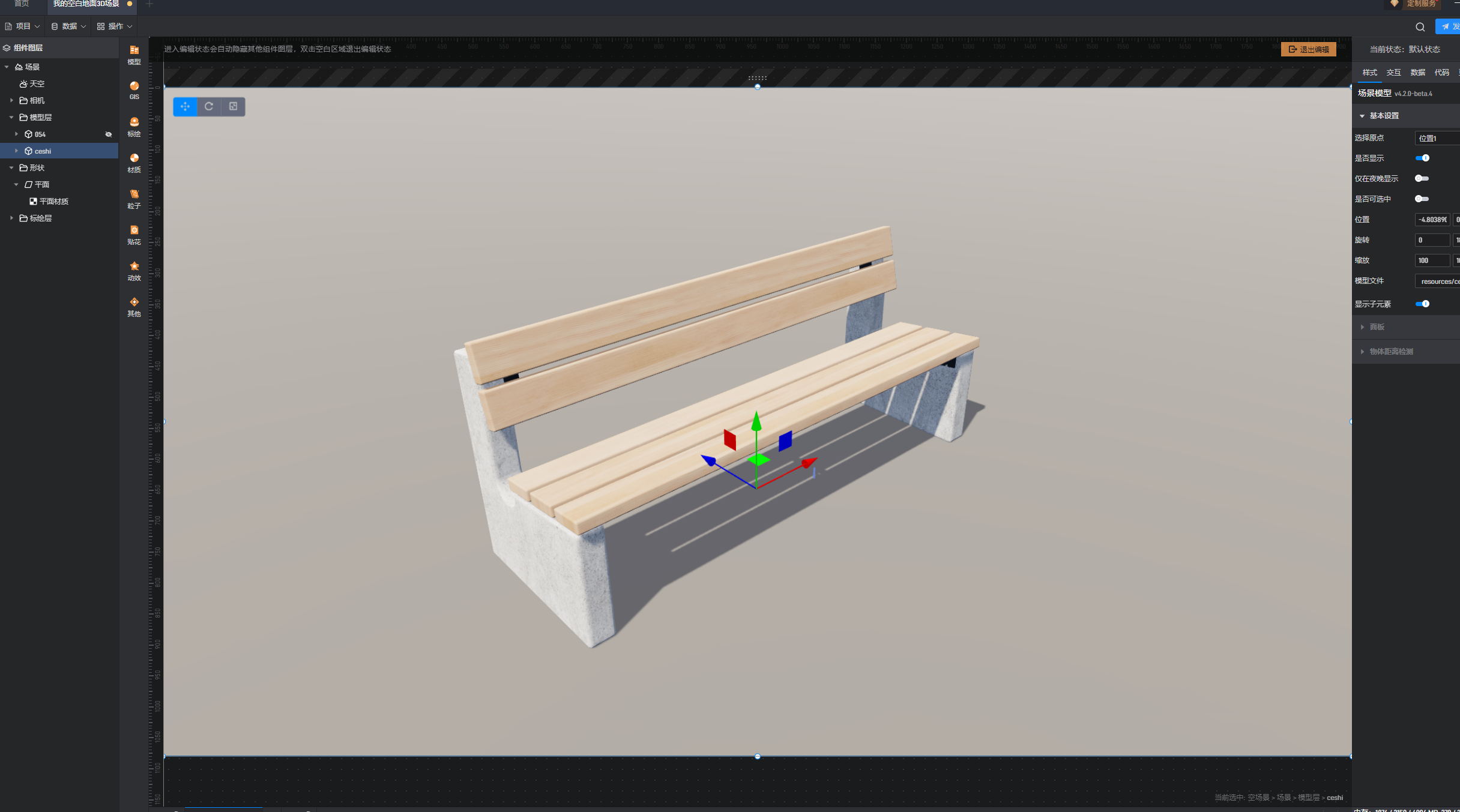

- 可以看到该模型已经被添加到场景中了。
![](1713438061138-861b75d9-f5d4-40f1-8607-aff6334da86f.png)
