流光

流光组件是鲸孪生内部的组件之一，需要手动添加，可以删除。每一个鲸孪生组件中可以添加多个流光组件。

1. 添加流光

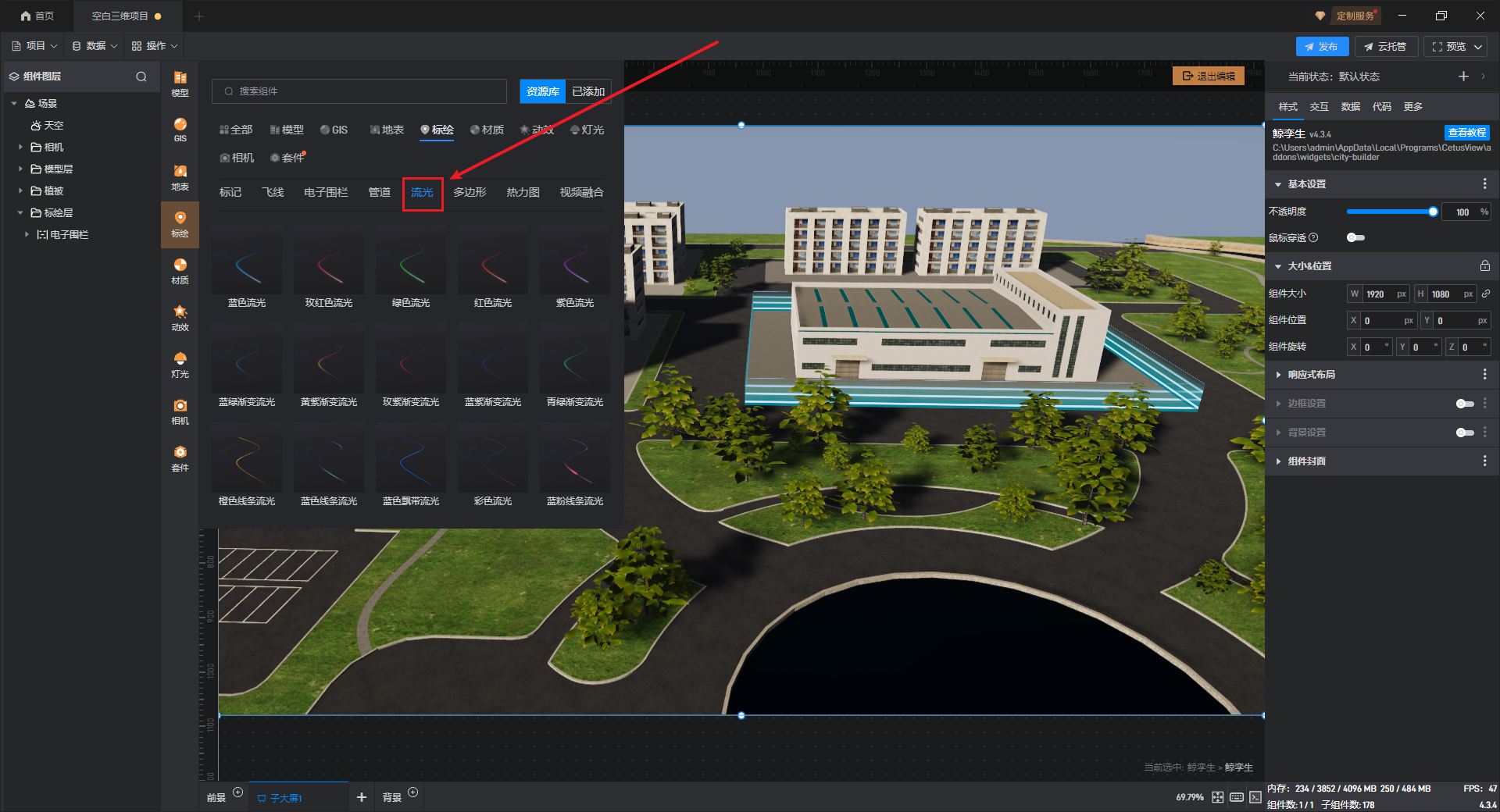

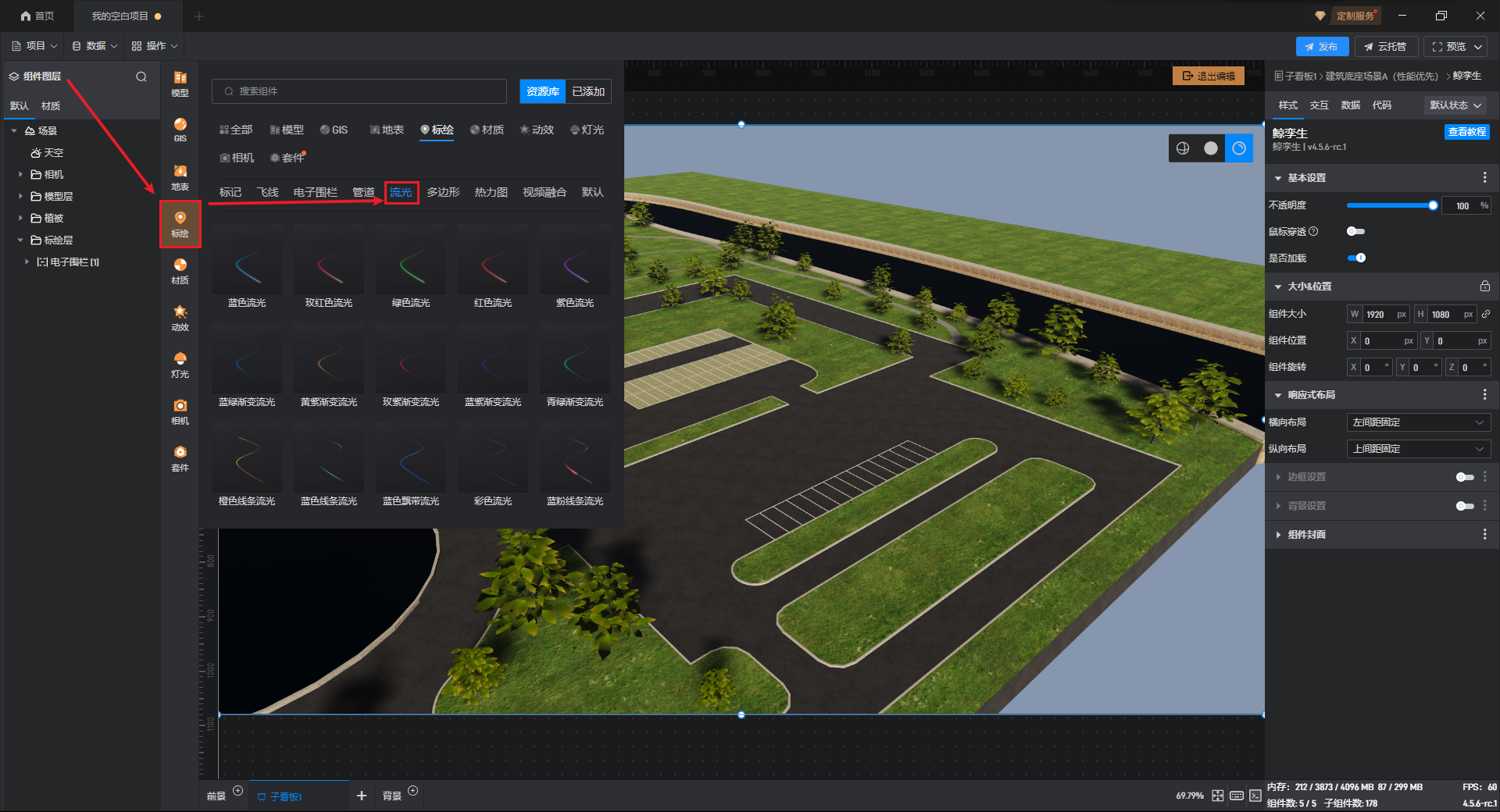

在鲸孪生组件的编辑模式中，在左侧菜单栏“标绘”中选择“流光”栏目。

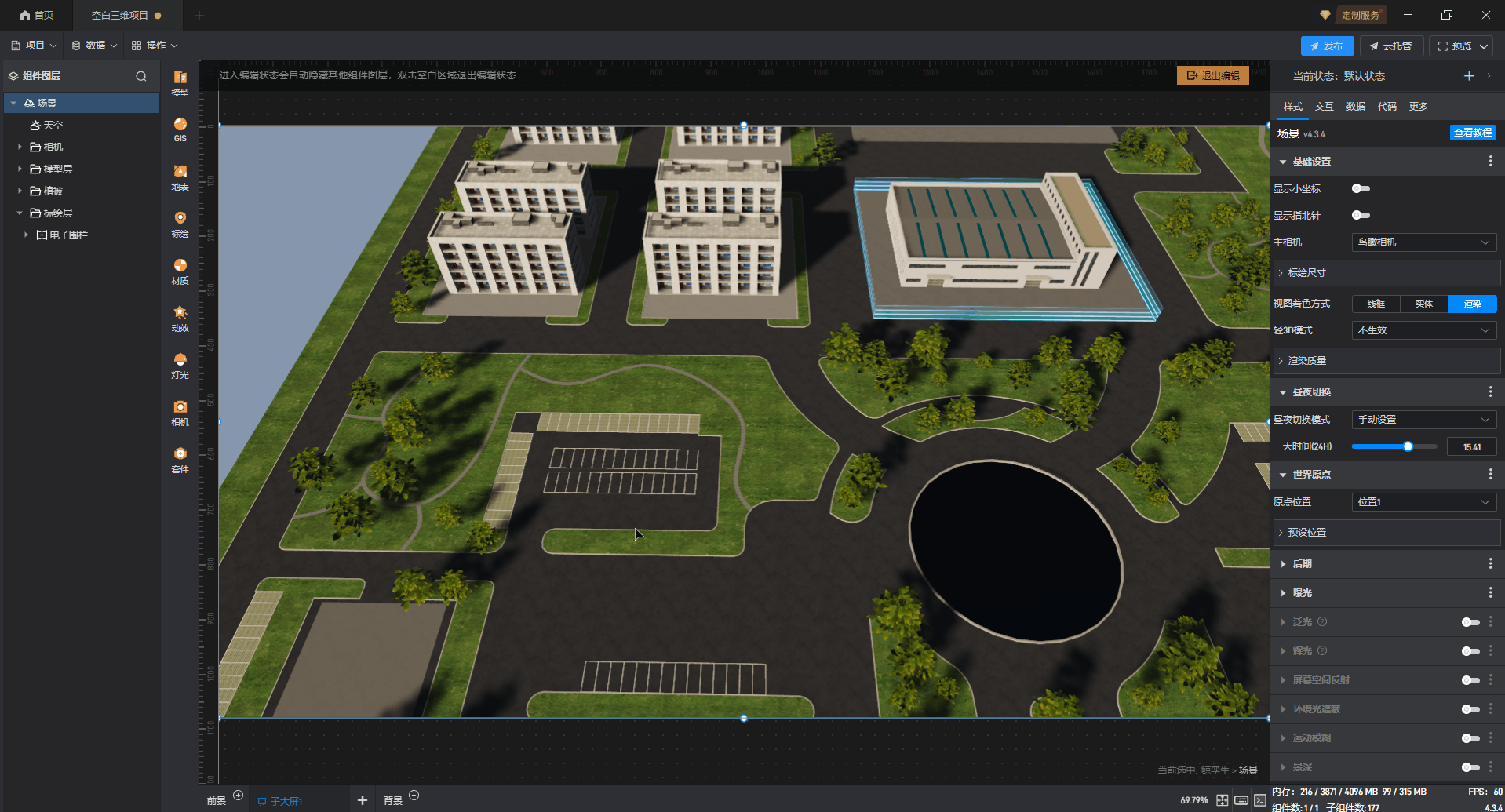

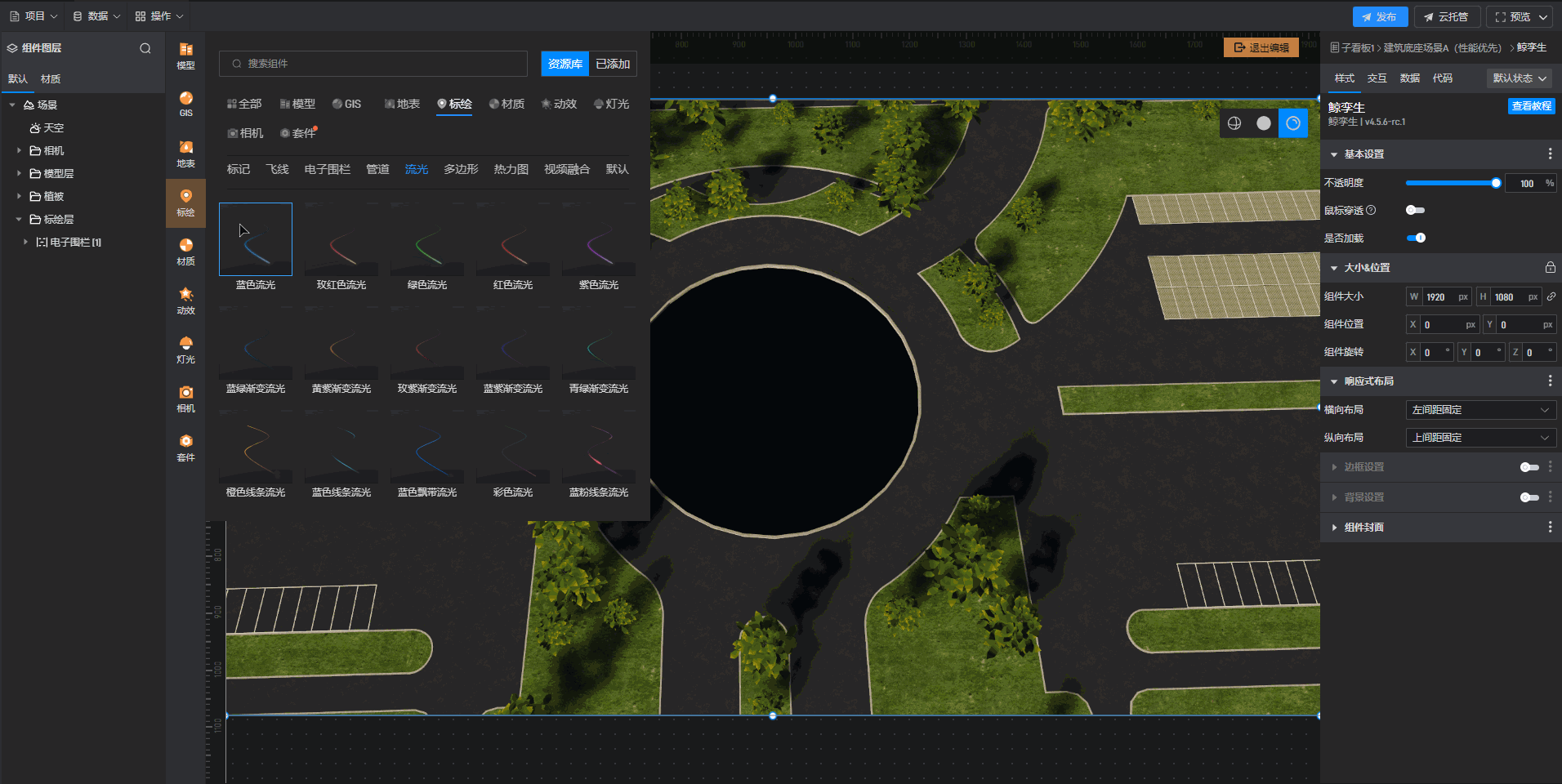

流光组件通过点击选择不同点位，最后连成线的方式来进行添加，如下图所示：

添加好流光后，在“数据”设置中可以添加经纬度或空间坐标的位置数据，流光也会根据数据变化。

空间坐标数据需要根据项目的三维场景来生成，示例数据如下：

流光 ID	坐标数据
流光 1	[“64.05,0,-41.14”,”64.05,0,22.54”,”-12.76,0,22.54”,”-12.76,0,-41.14”,”64.05,0,-41.14”]

流光坐标的数据是由流光中各个端点的坐标构成，每个坐标都由X 轴，Z 轴，Y 轴三个值构成，以英文逗号分隔，字段类型为字符串；

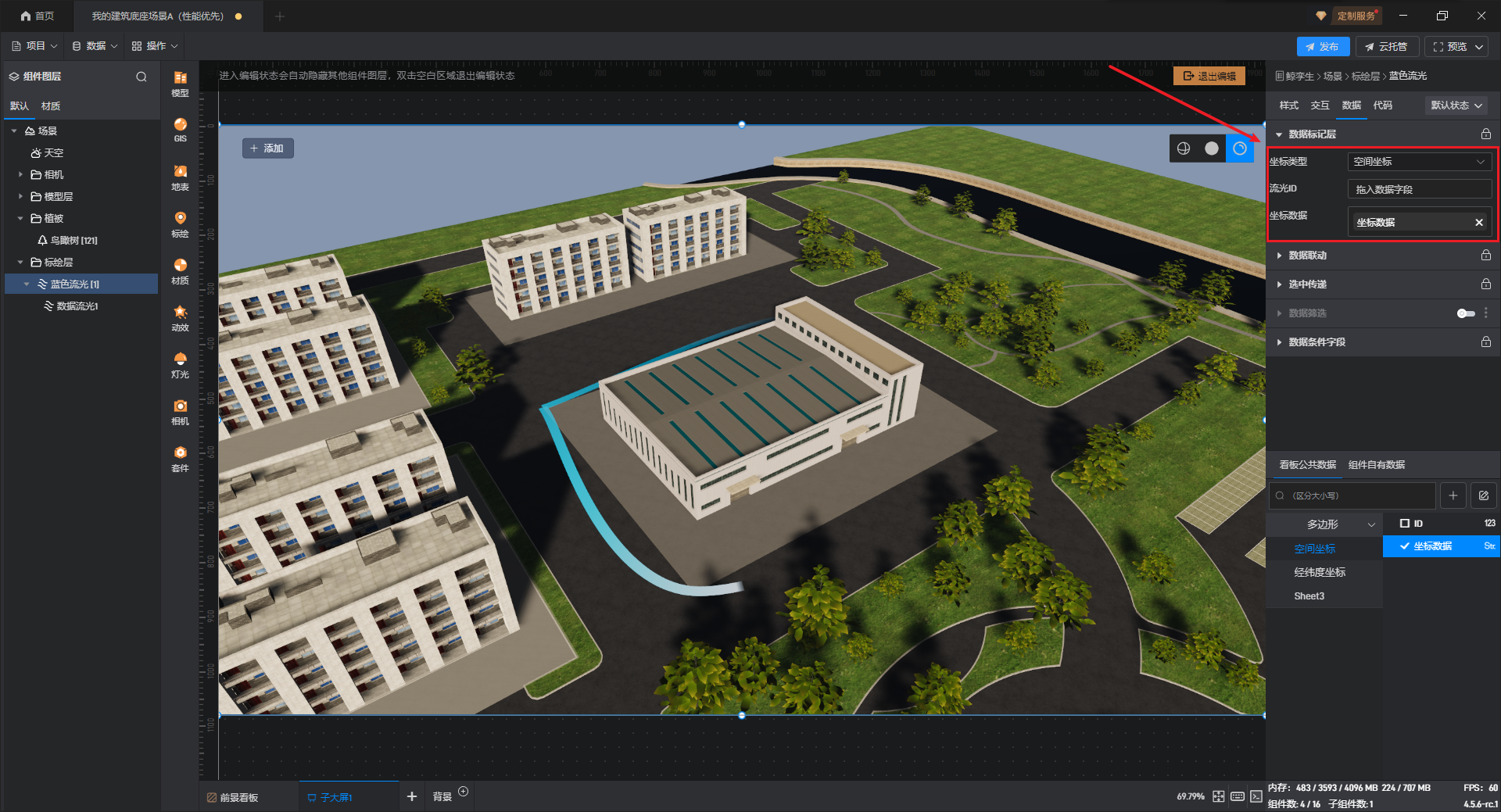

将数据导入项目后，在组件图层中选择流光，坐标类型选择“空间坐标”，将数据字段拖入对应位置即可自动生成流光，如下图所示：

经纬度数据一般都是由 GPS 设备（或者北斗设备）采集而来，我们一般来说需要将数据整理成如下格式：

流光 ID	坐标数据
流光 1	[“120.0001,30.2800,5”,”120.001,30.2800,5”,”120.001,30.2799,5”,”120.0001,30.2799,5”,”120.0001,30.2800,5”]

流光坐标的数据是由流光中各个端点的坐标构成，每个坐标都由经度，维度，海拔三个值构成，以英文逗号分隔，字段类型为字符串；

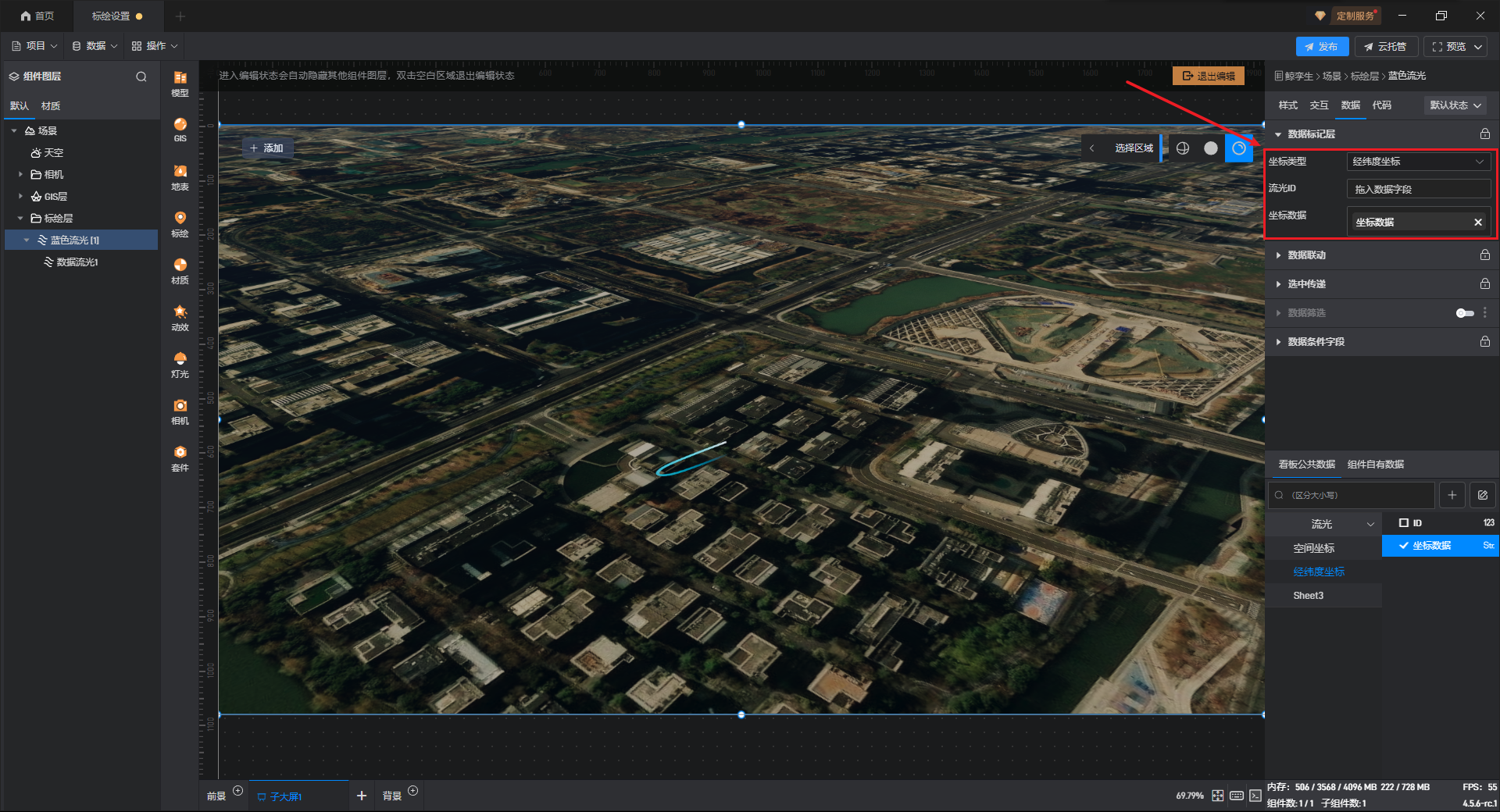

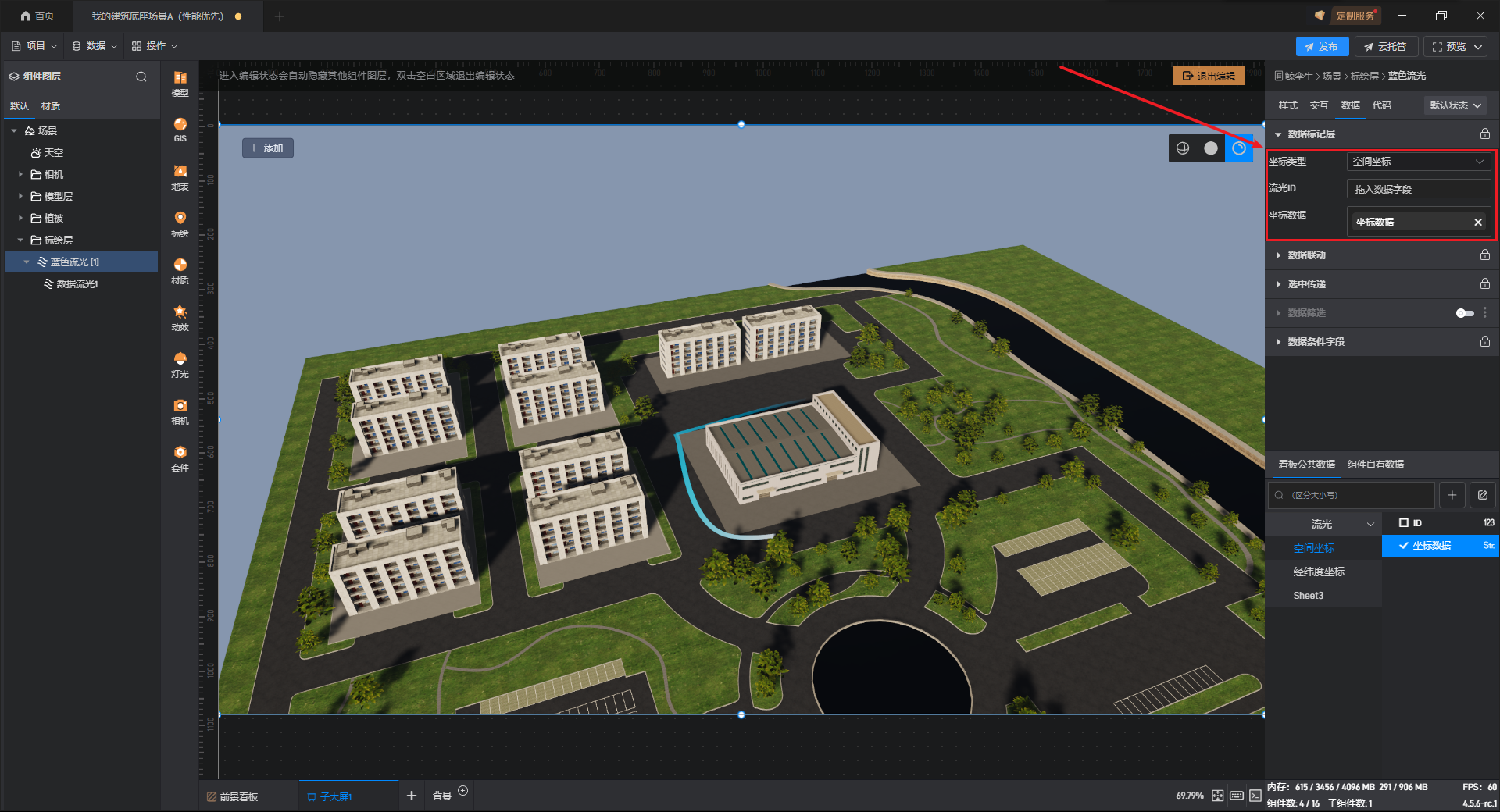

将数据导入项目后，在组件图层中选择流光，坐标类型选择“经纬度坐标”，将数据字段拖入对应位置即可自动生成流光，如下图所示：

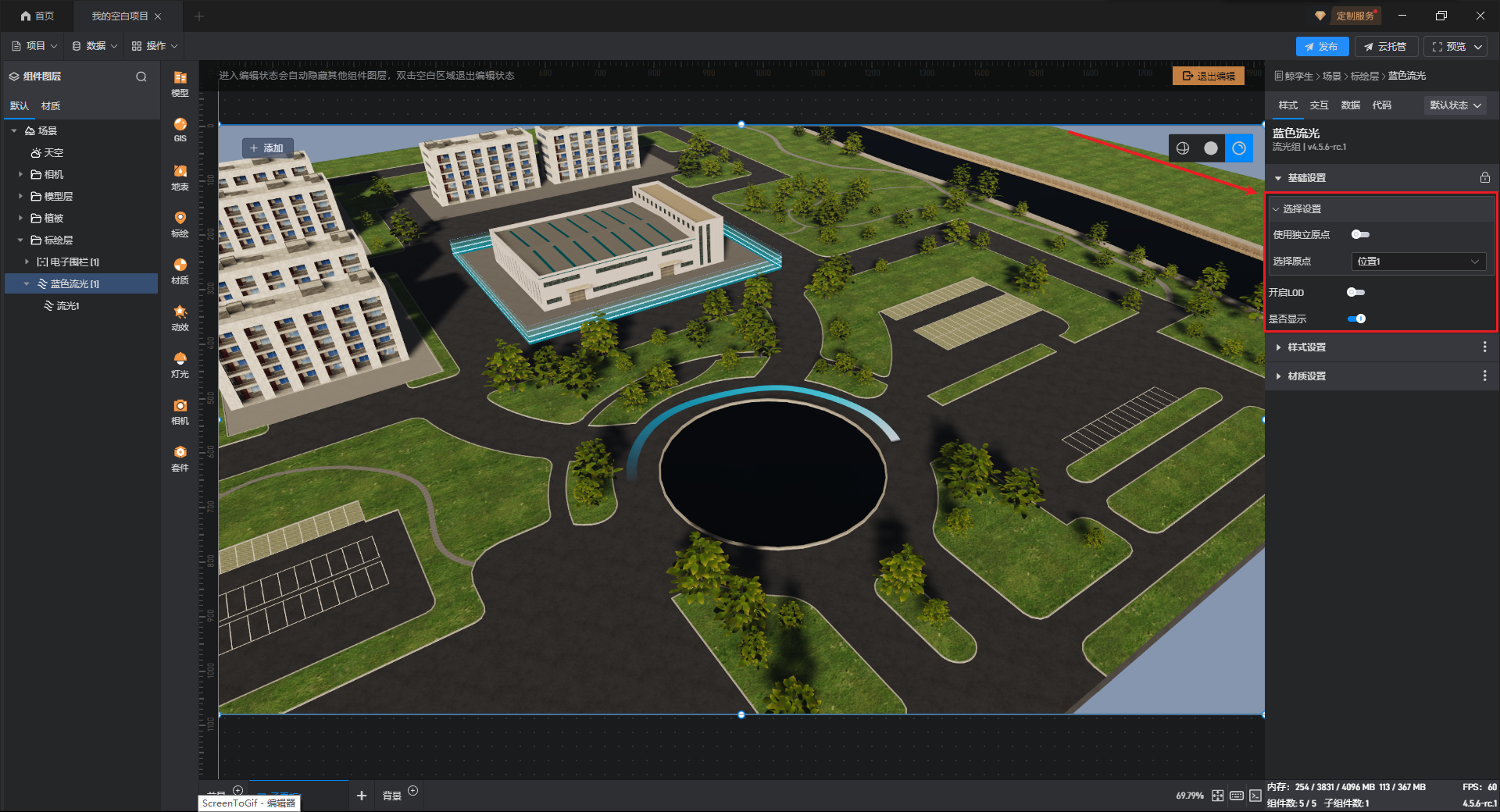

流光 基础设置，如下图所示：

配置项	说明
宽度	设置流光的宽度，值越大流光越粗，默认值为“2 米”。
偏移	设置流光在 X,Y,Z 三个方向上的偏移值，默认值为“0，0.5，0”。
平滑度	设置流光的平滑度，会影像流光运动的连续和流畅性，默认值为“1”。
流光速度	设置流光的速度，默认值为“100m/s”。
流光方向	设置流光的方向，有“正向”和“反向”，默认为正向，即从起点向终点的方向。

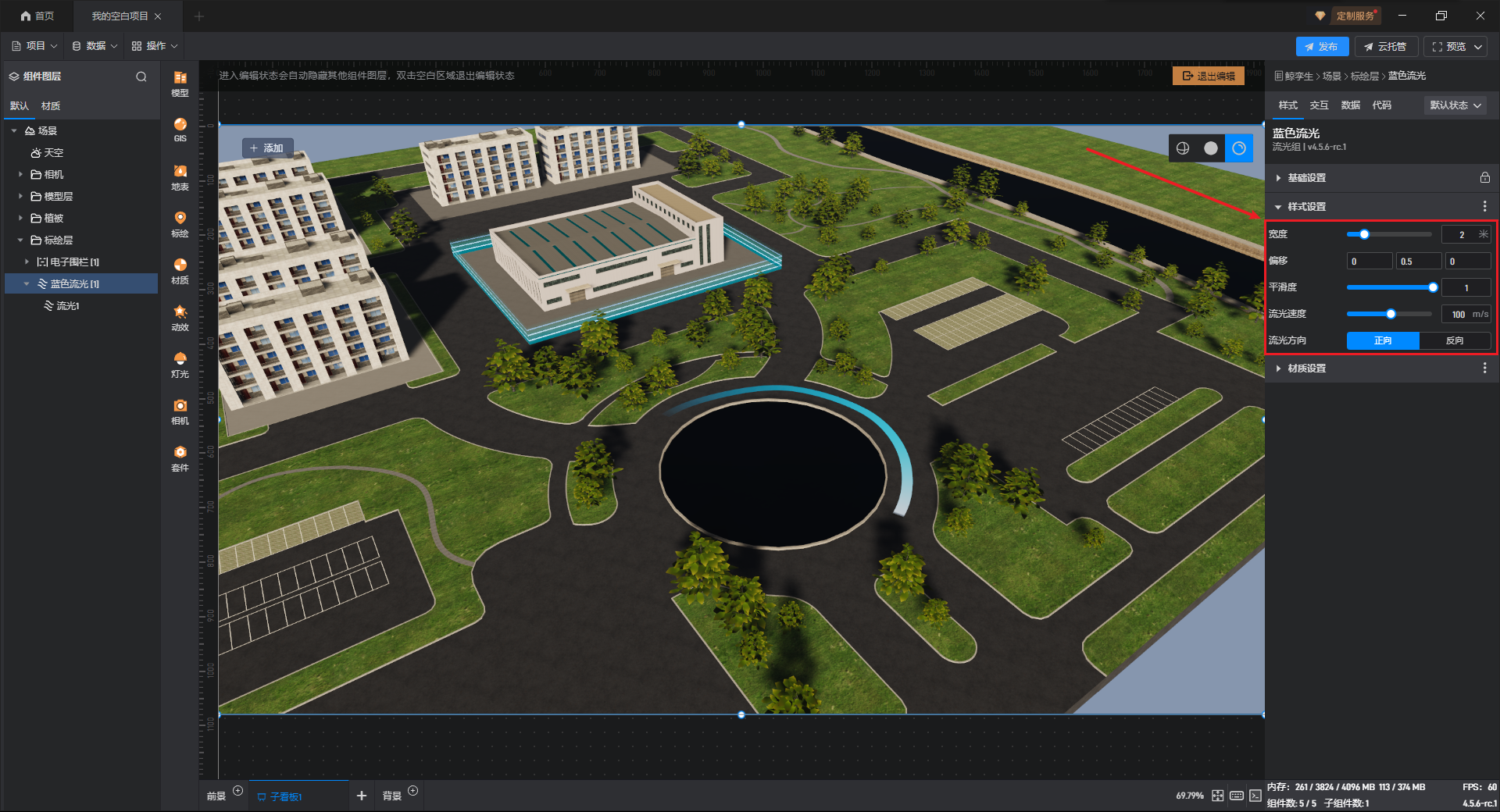

流光 样式设置，如下图所示：

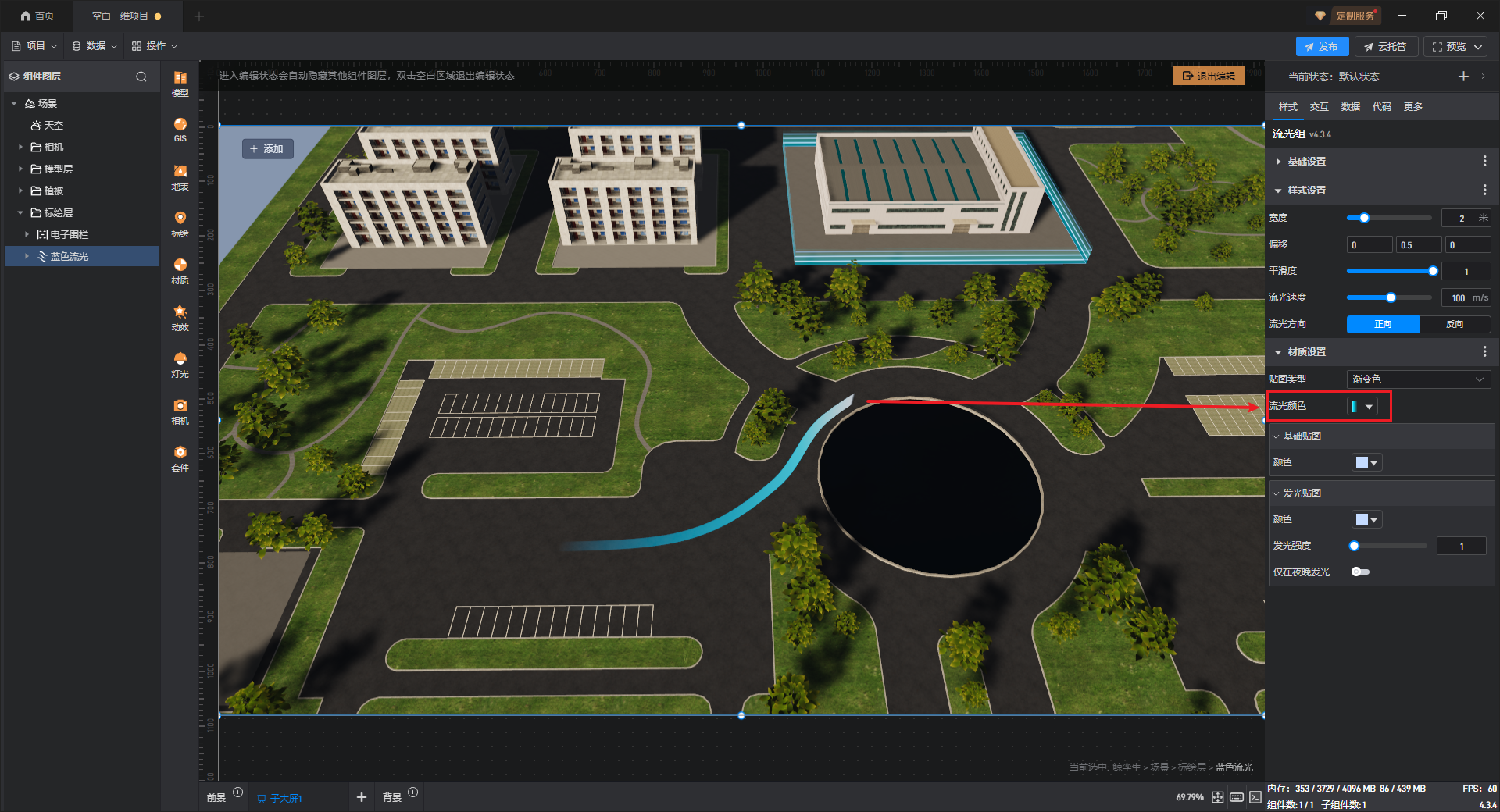

在材质设置中可以选择贴图类型，分别有“自定义贴图”和“渐变色”两种类型，如下图所示：

当选择“渐变色”贴图类型后，可以自定义设置流光颜色。（颜色设置方式可以参看教程：设置颜色）

配置项	说明
颜色	选择流光材质中基础贴图所显示的颜色底色。
材质贴图	当选择“自定义贴图”类型后，可以在此上传材质贴图的文件。

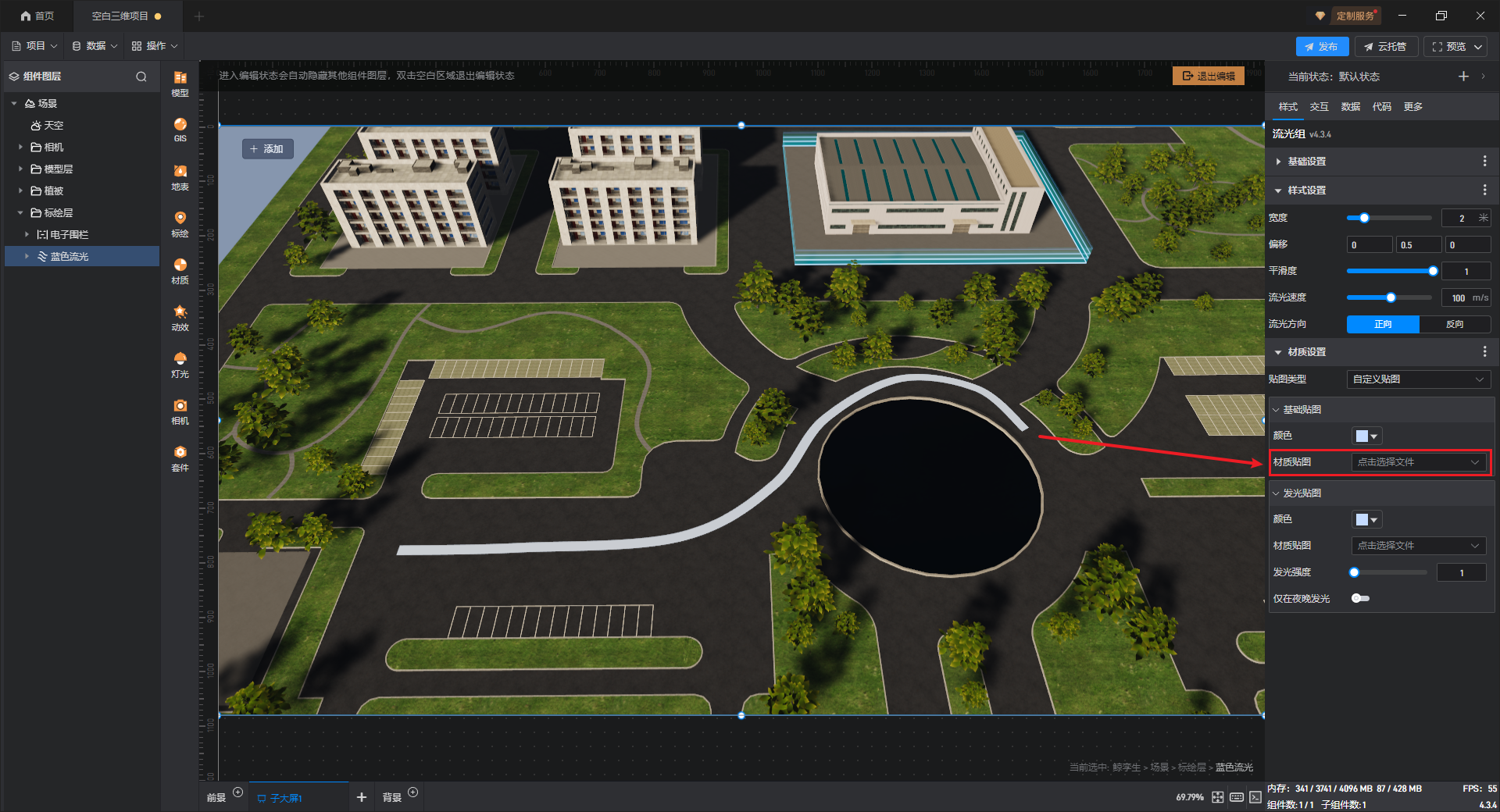

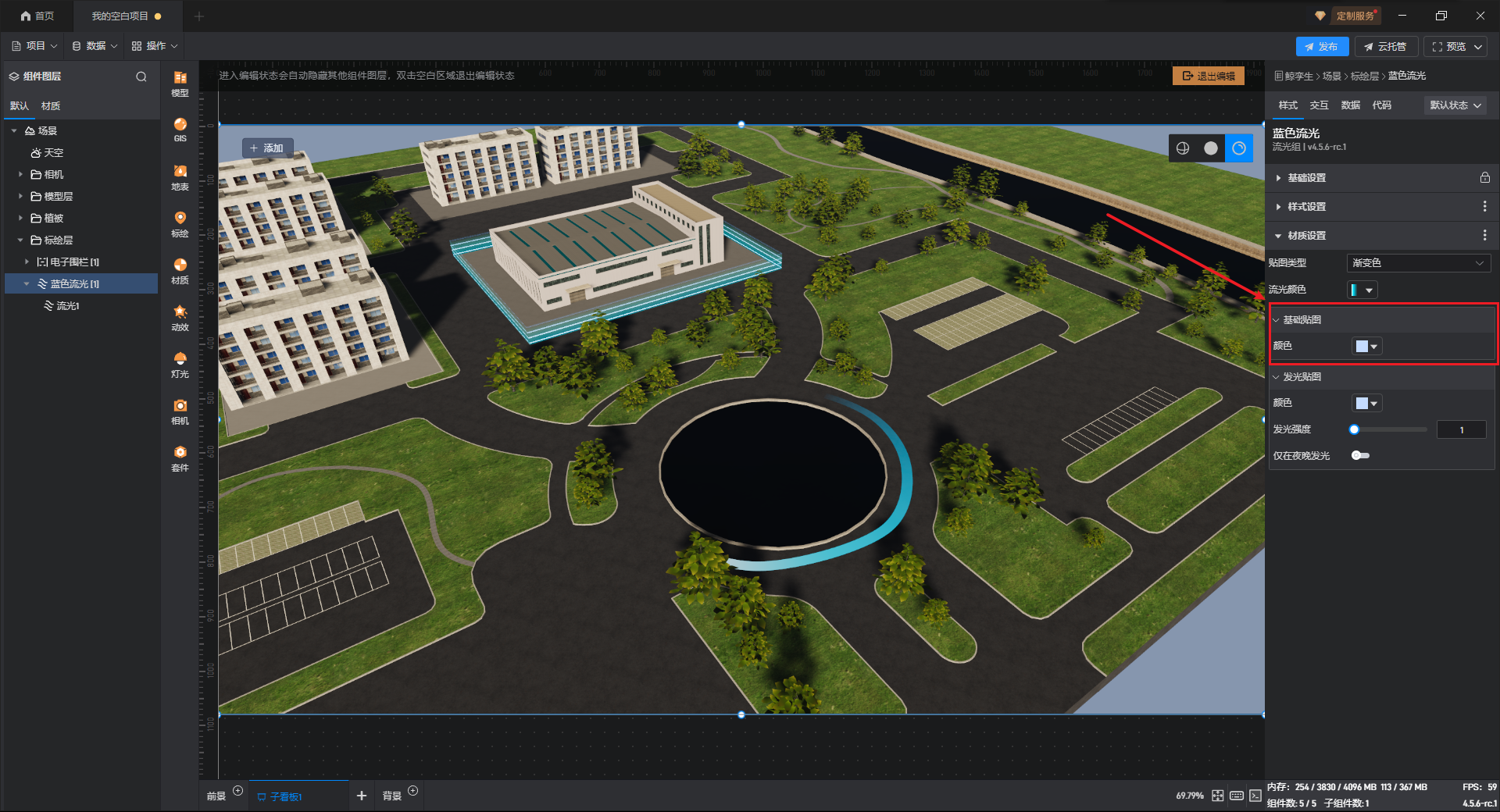

流光 材质贴图，如下图所示：

配置项	说明
颜色	选择流光材质中发光贴图所显示的颜色底色。
材质贴图	当选择“自定义贴图”类型后，可以在此上传材质贴图的文件。
发光强度	自定义发光强度大小，默认值为“1”。
仅在夜晚发光	开启该设置项后，流光组件只在夜晚才会发光，白天不会发光，默认关闭。

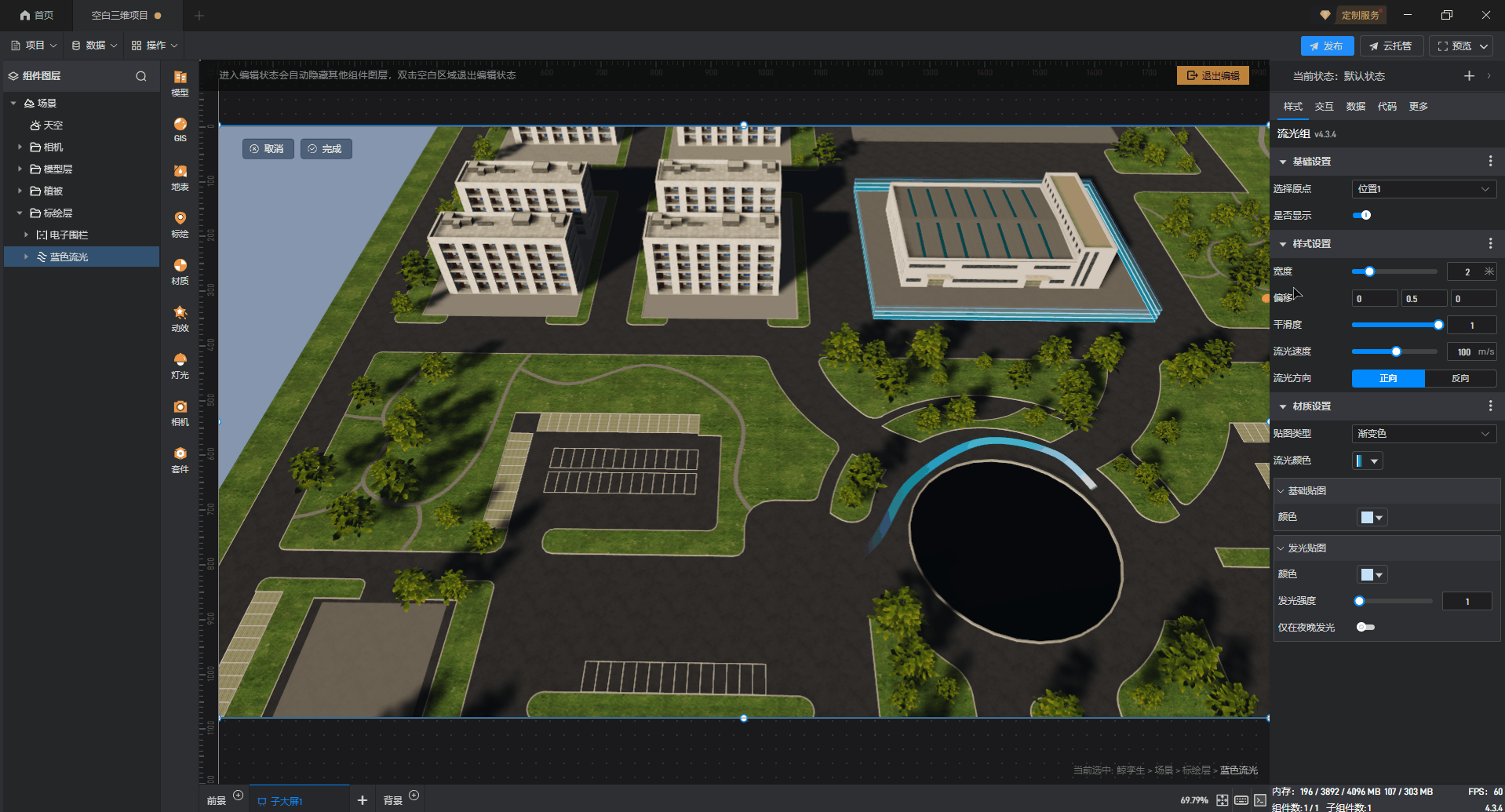

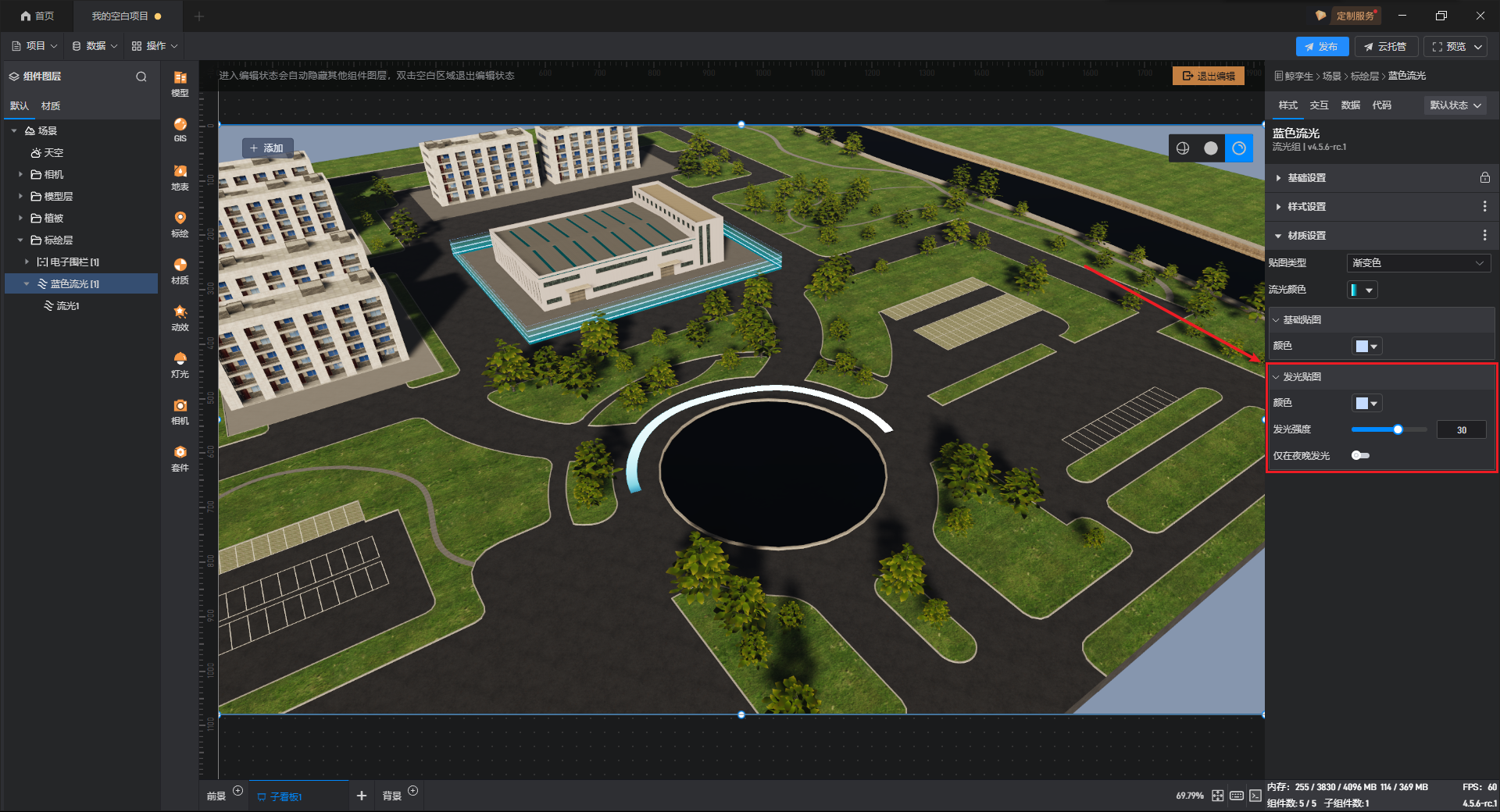

流光 发光贴图，如下图所示：
