电子围栏

电子围栏组件是鲸孪生内部的组件之一，属于标绘类型之一，需要手动添加，可以删除。每一个鲸孪生组件中可以添加多个电子围栏组件。电子围栏组件的样式主要分为四个部分，分别是基本设置、围栏样式、围栏材质和围栏管道，下面分别进行介绍。

1. 添加电子围栏

打开一个添加了鲸孪生组件的项目，双击鼠标左键进入鲸孪生组件的编辑模式。

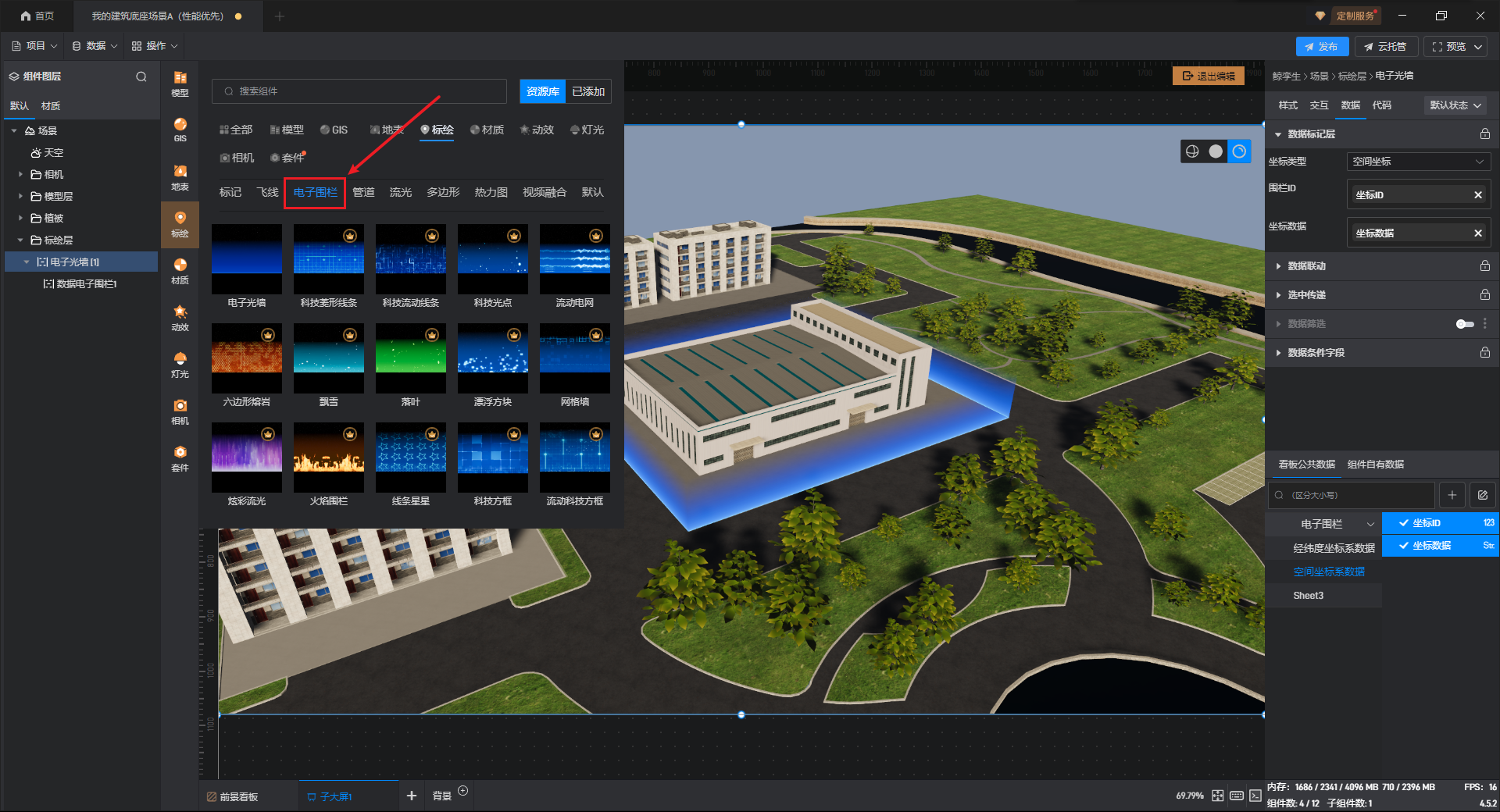

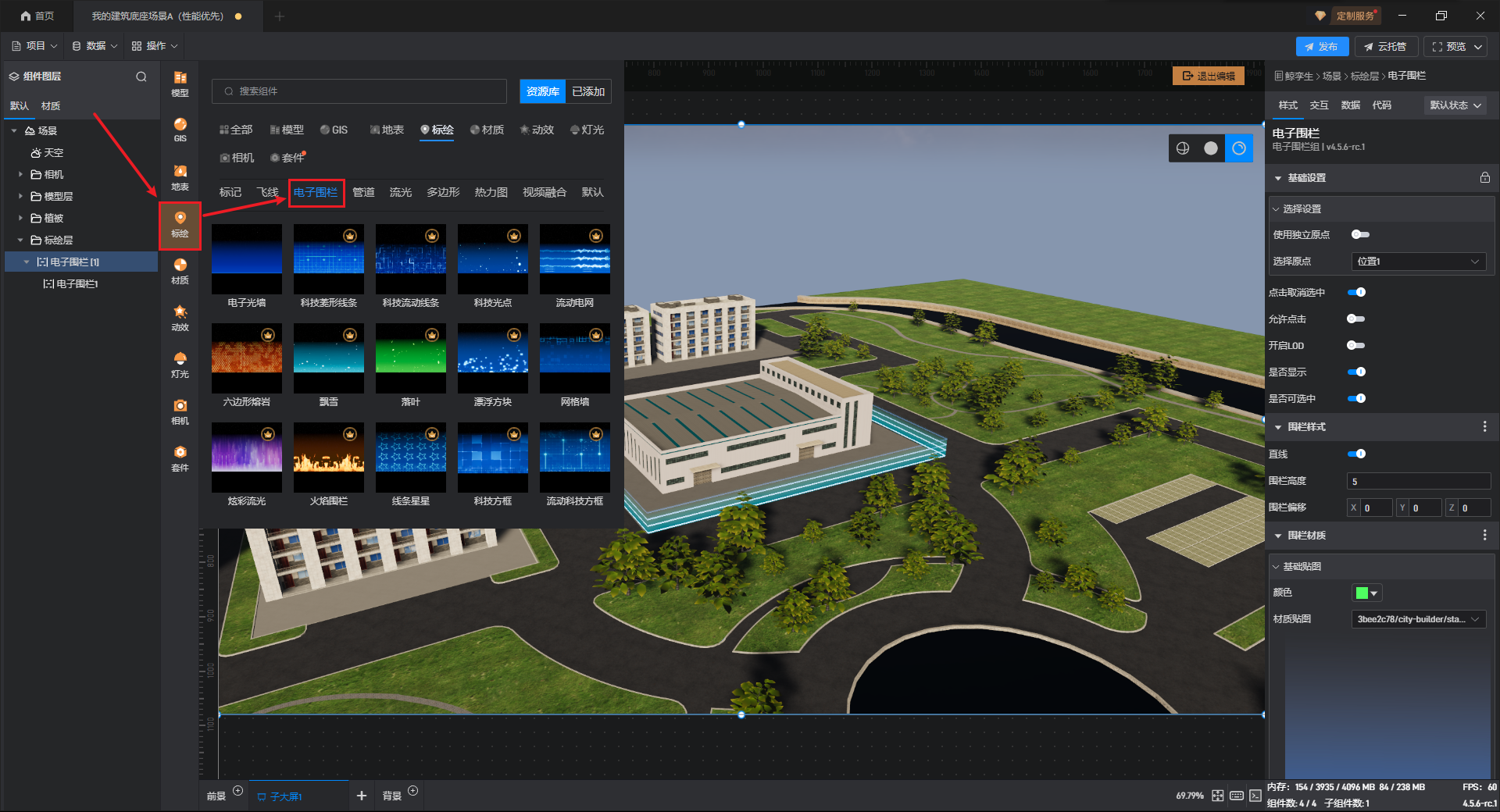

在工具栏中点击“标绘”，选择“电子围栏”，将电子围栏添加至场景中。

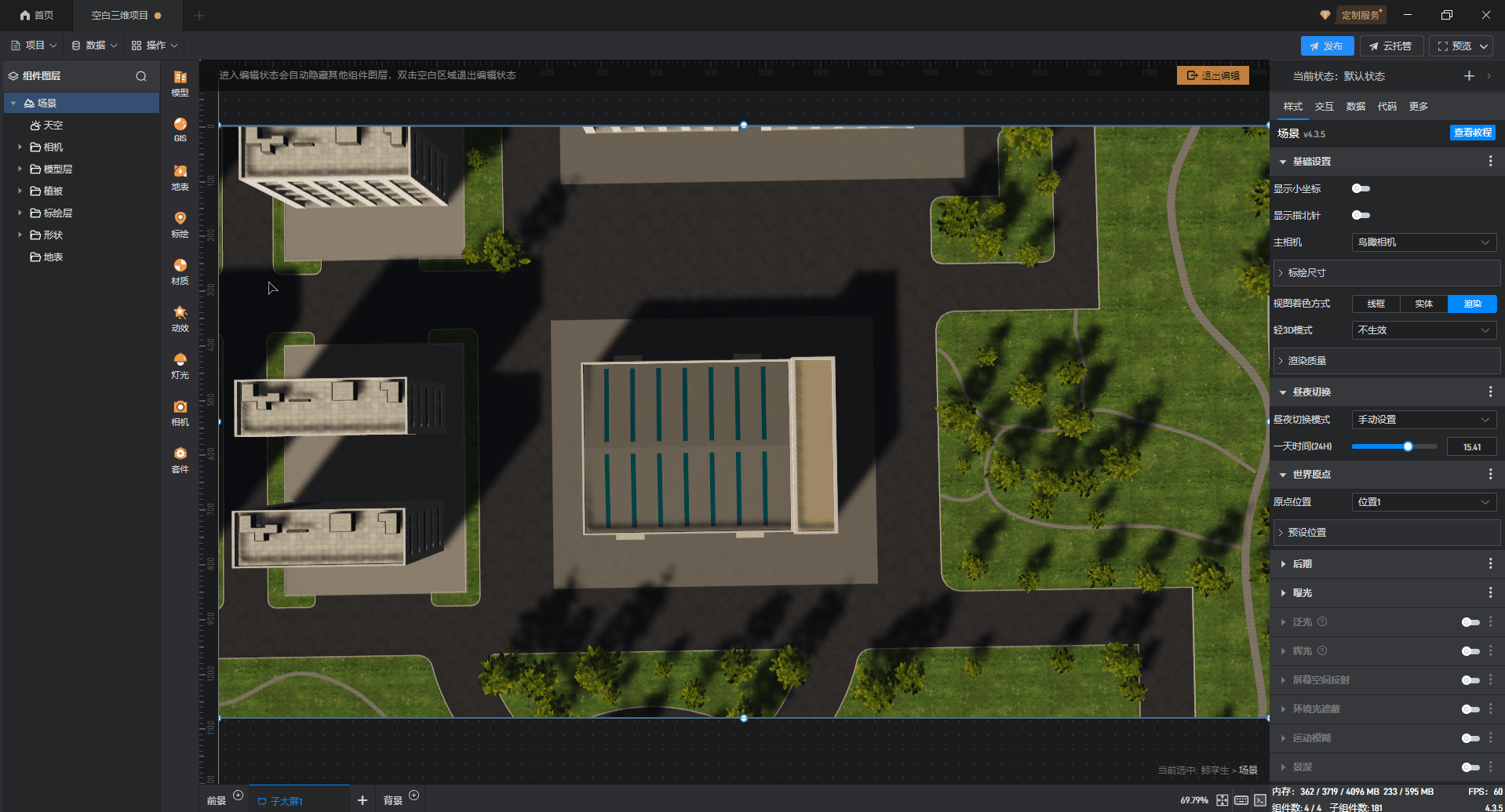

需要选择不同的点位来确定电子围栏的范围，如下图所示：

很多时候，我们需要进行数据联动、数据筛选时，手动点选添加的电子围栏无法实现，就需要使用数据来生成电子围栏。在组件图层中点击电子围栏组，在右侧的数据中可以绑定数据字段：坐标类型、围栏 ID、坐标数据，如下图所示：

经纬度数据一般都是有 GPS 设备（或者北斗设备）采集而来，我们一般来说需要将数据整理成如下格式：

电子围栏 ID	坐标数据
电子围栏 1	[“120.0001,30.2800,5”,”120.001,30.2800,5”,”120.001,30.2799,5”,”120.0001,30.2799,5”,”120.0001,30.2800,5”]

坐标数据是由经度，维度，海拔三个值以英文逗号和双引号分隔，最外侧加中括号。

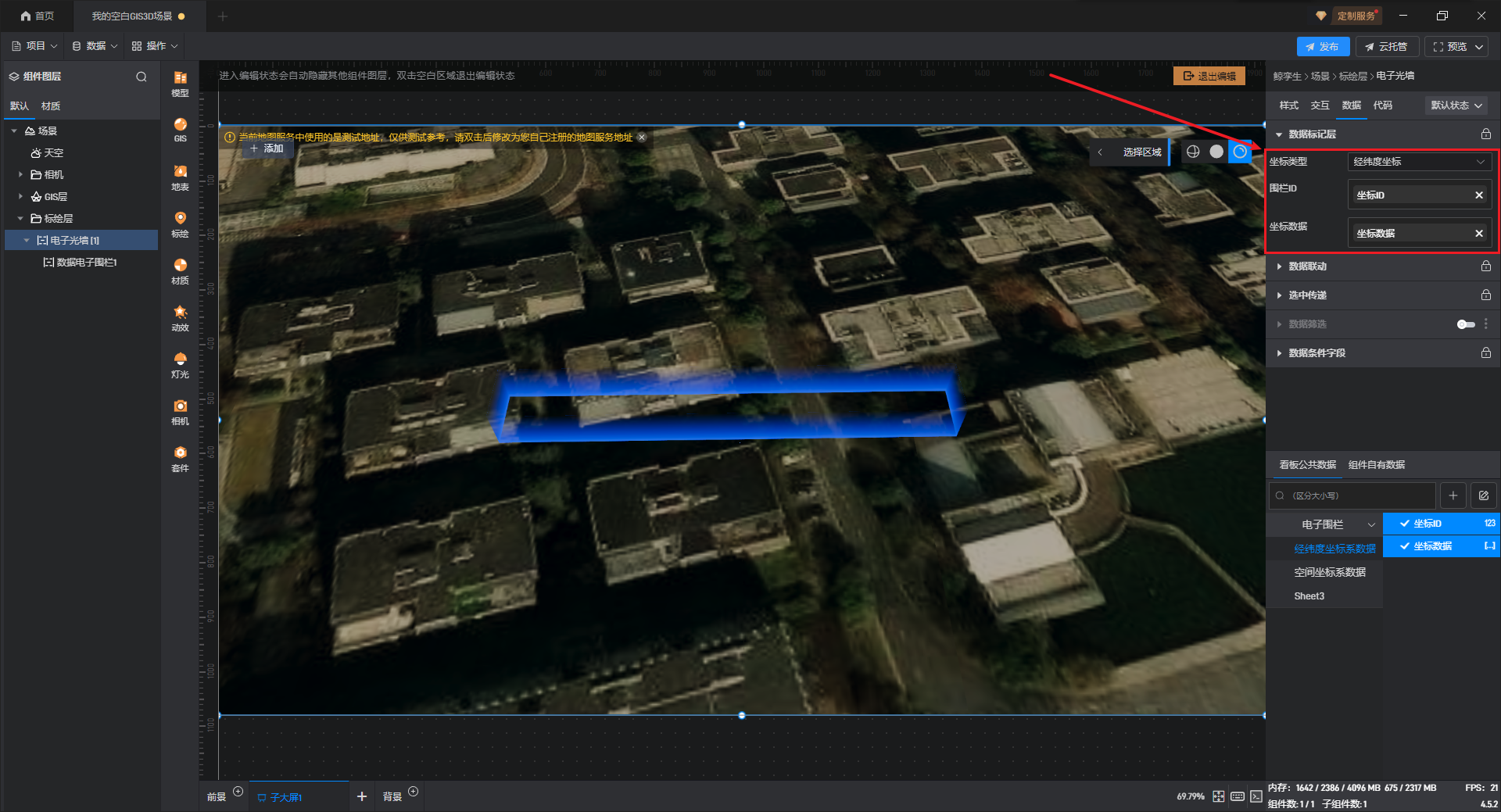

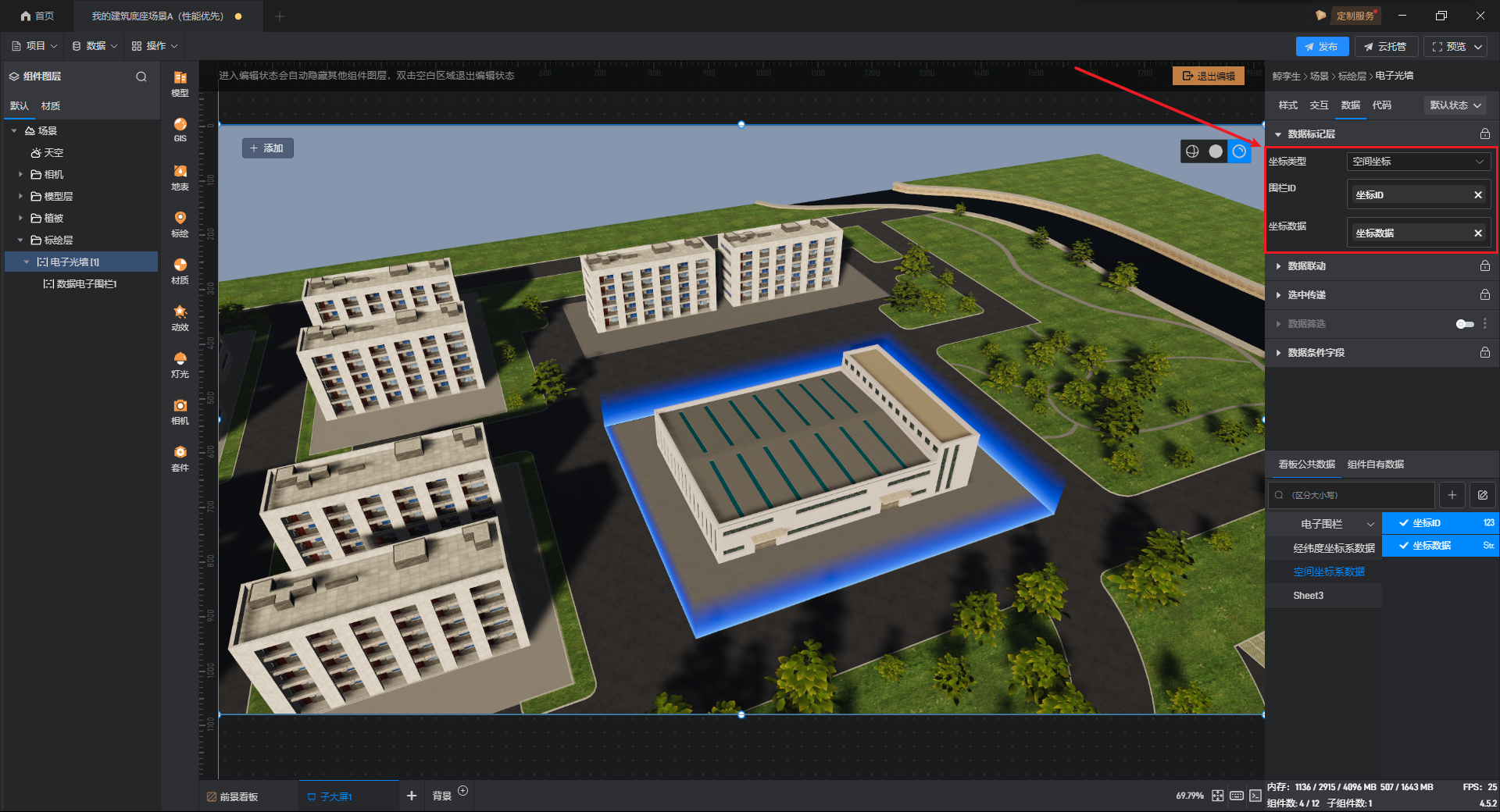

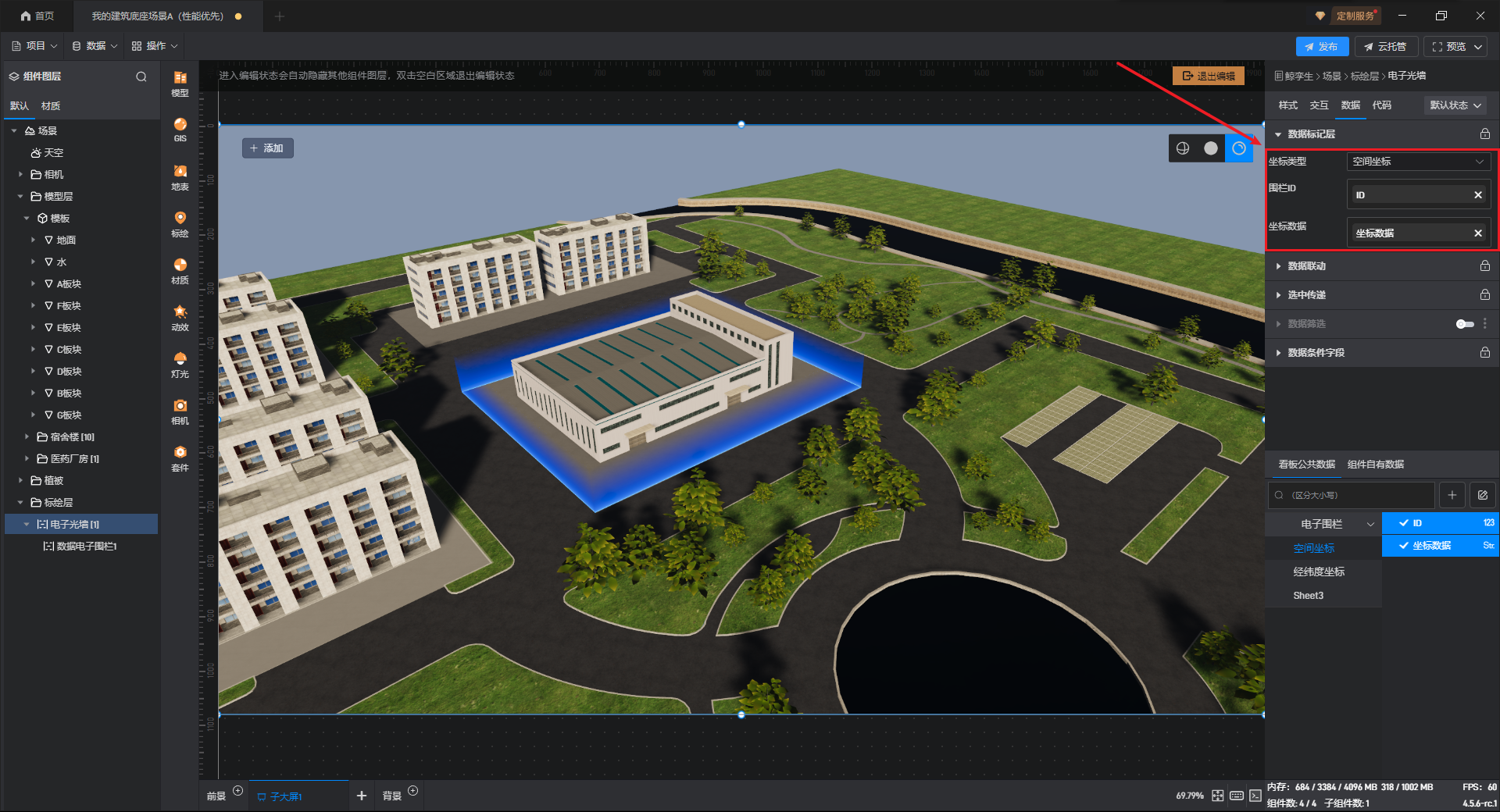

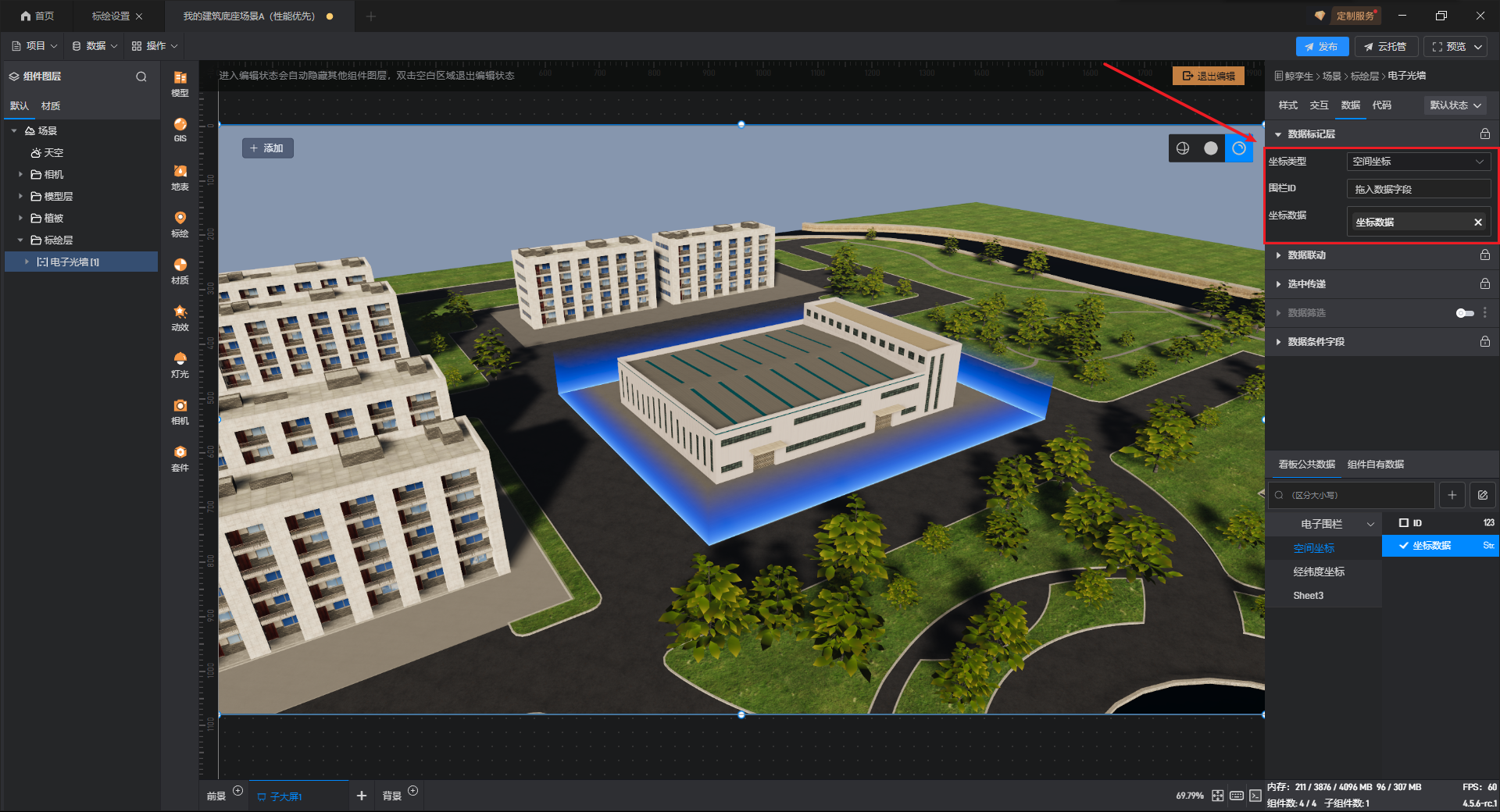

将这个数据导入项目后，在组件图层中选择电子围栏组，将数据字段一一拖入对应的数据项上，即可看到电子围栏已经自动生成，如下图所示：

空间坐标数据需要根据项目的三维场景来生成，示例数据如下：

电子围栏 ID	坐标数据
电子围栏 1	[“64.05,0,-41.14”,”64.05,0,22.54”,”-12.76,0,22.54”,”-12.76,0,-41.14”,”64.05,0,-41.14”]

电子围栏 ID用来标记不同区域的电子围栏，字段类型为字符串。

坐标数据是由多个包含X 轴，Z 轴，Y 轴三个值的坐标构成，以英文双引号和英文逗号分隔，最外侧加中括号，如果电子围栏首尾相接则第一个坐标需要和最后一个坐标一致，字段类型为数组。

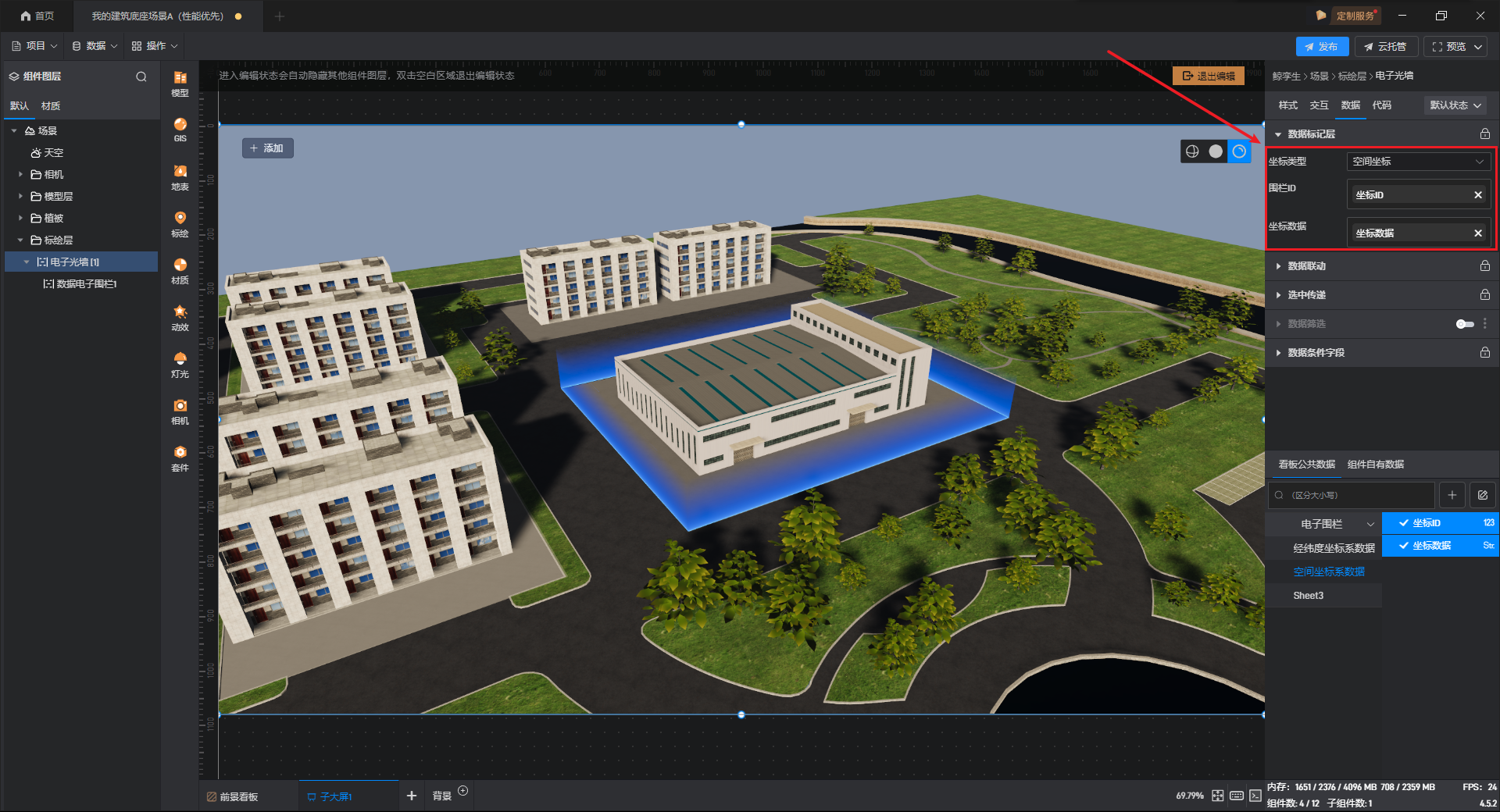

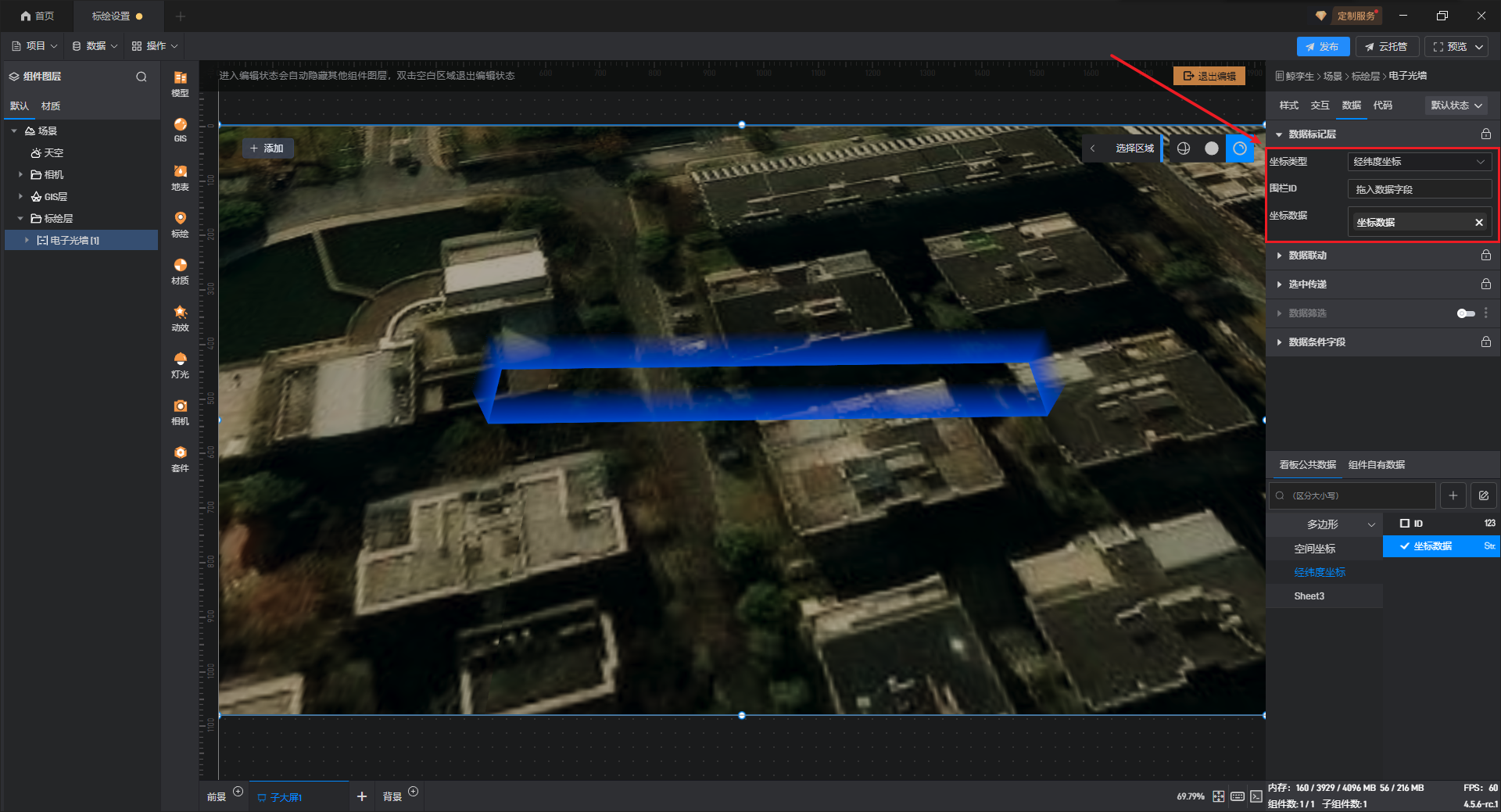

将这个数据导入项目后，在组件图层中选择电子围栏组，将数据字段一一拖入对应的数据项上，即可看到电子围栏已经自动生成，如下图所示：

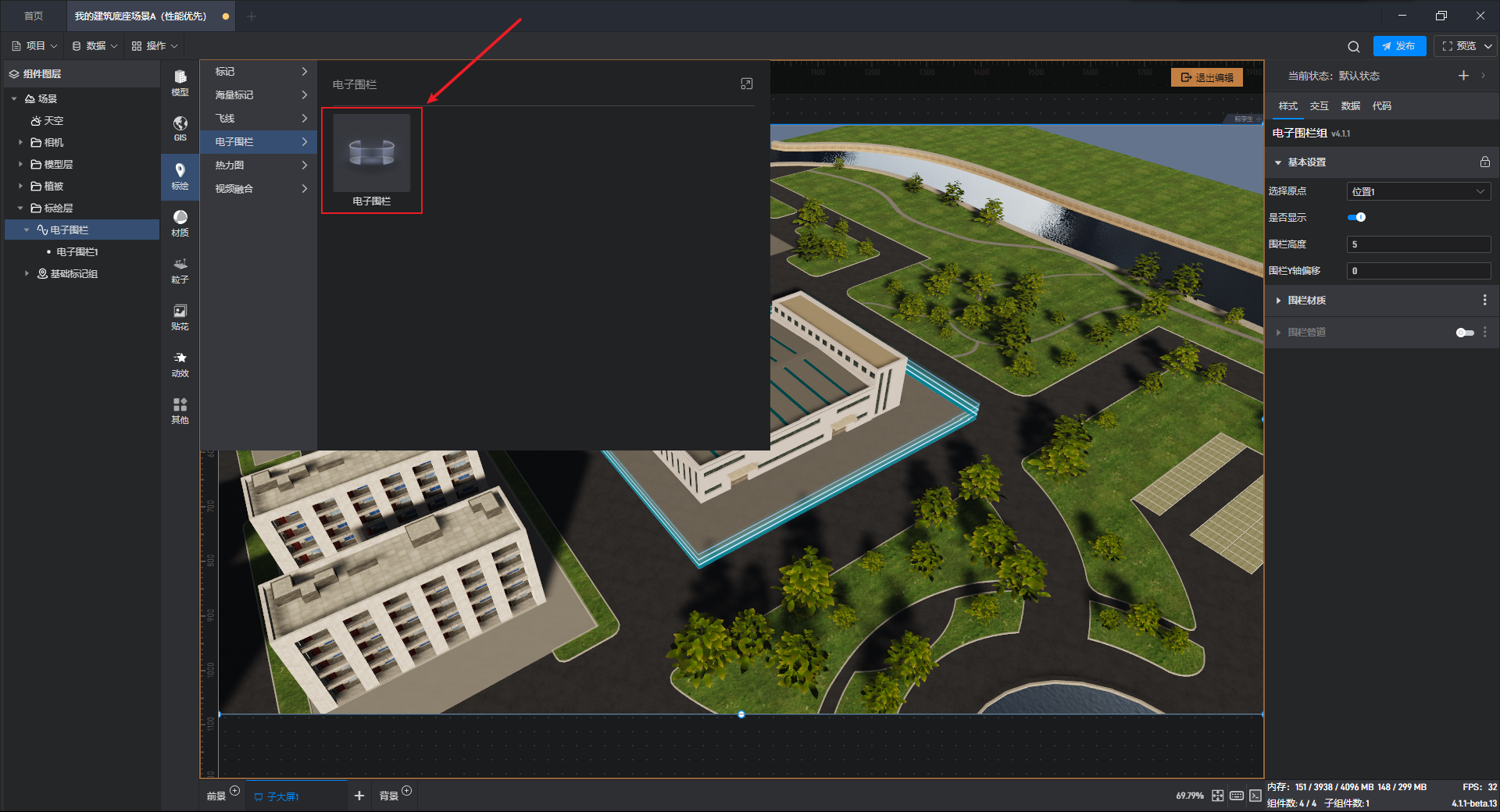

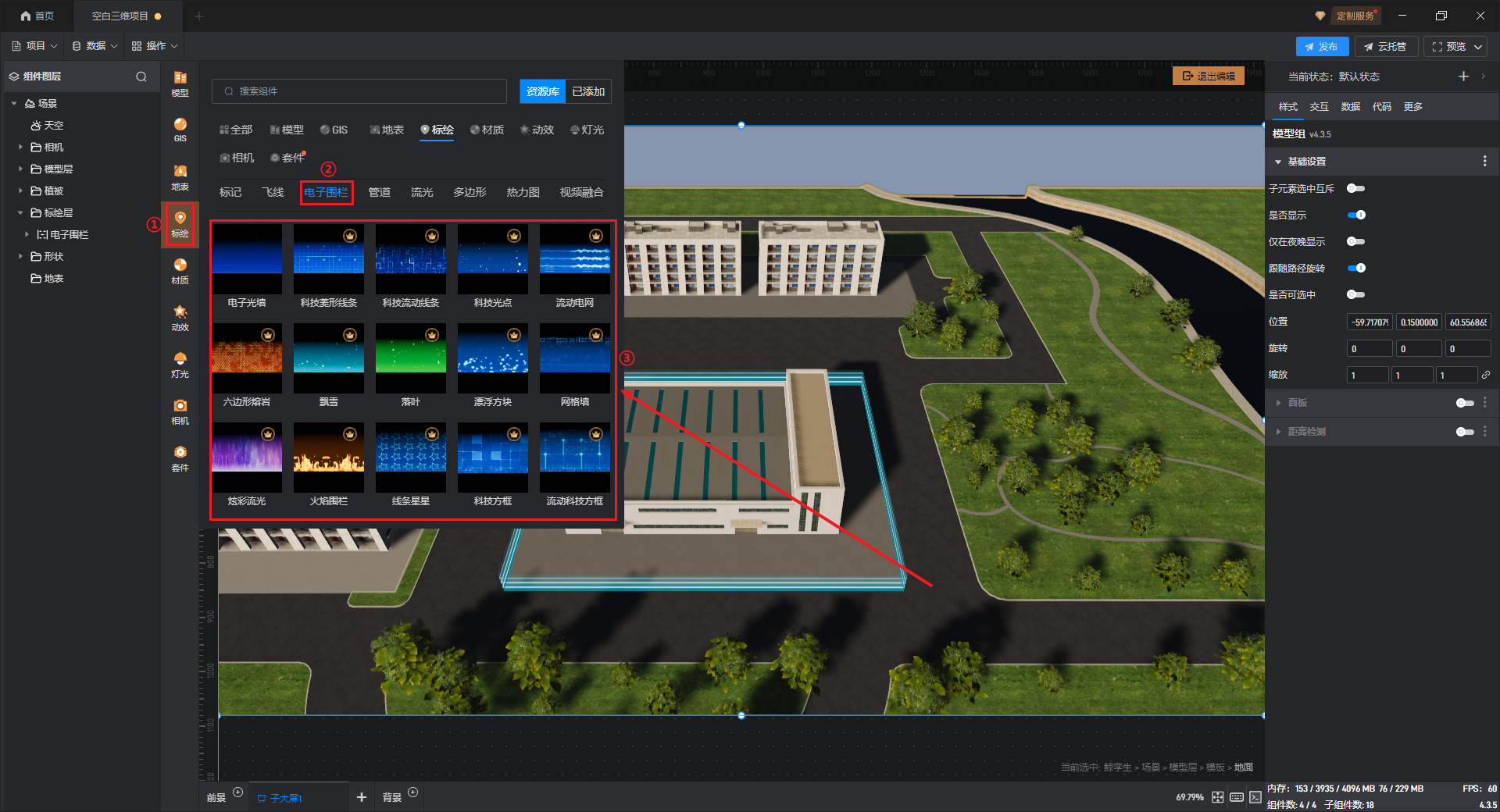

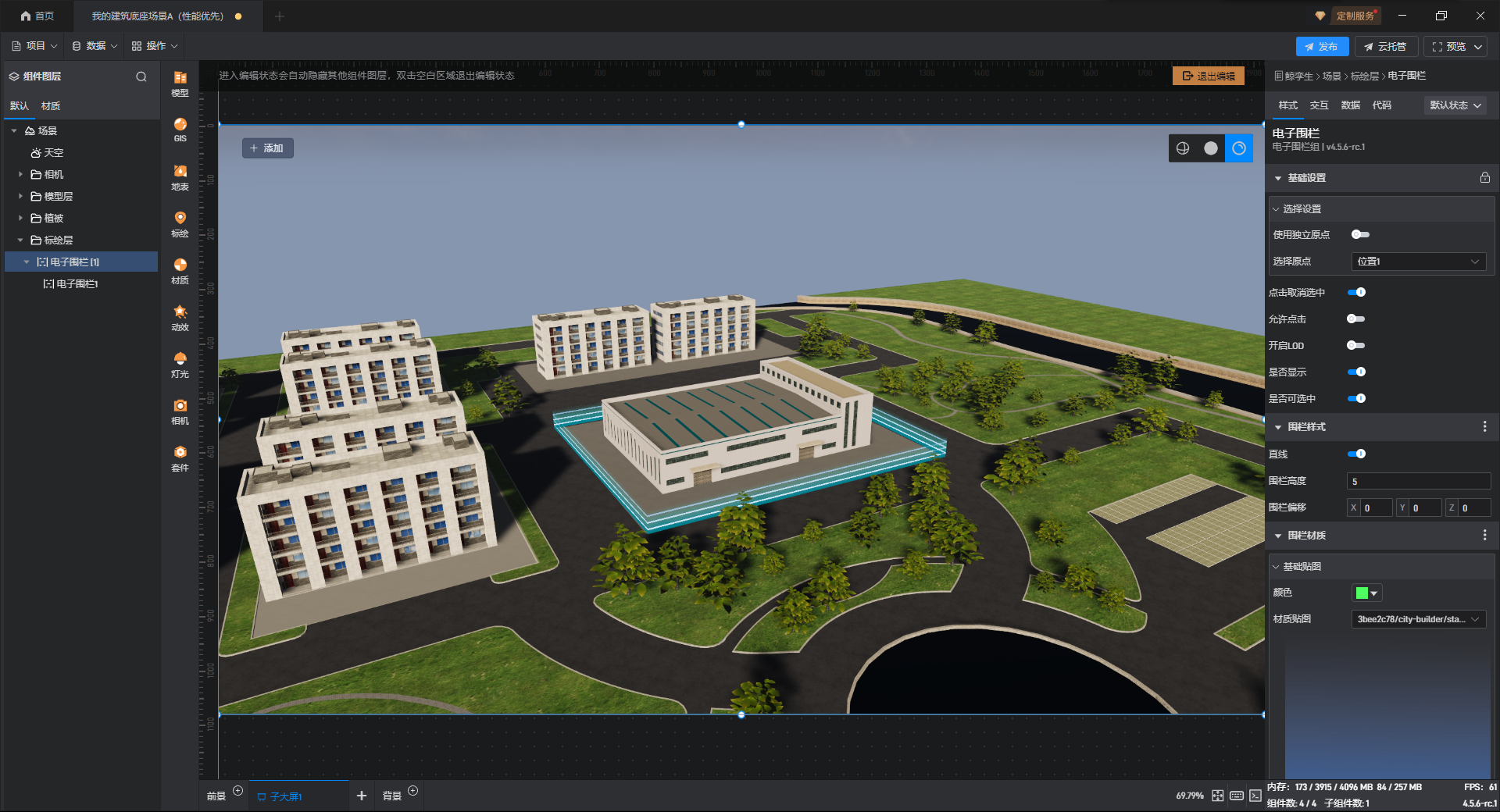

电子围栏组件所在位置，如下图所示：

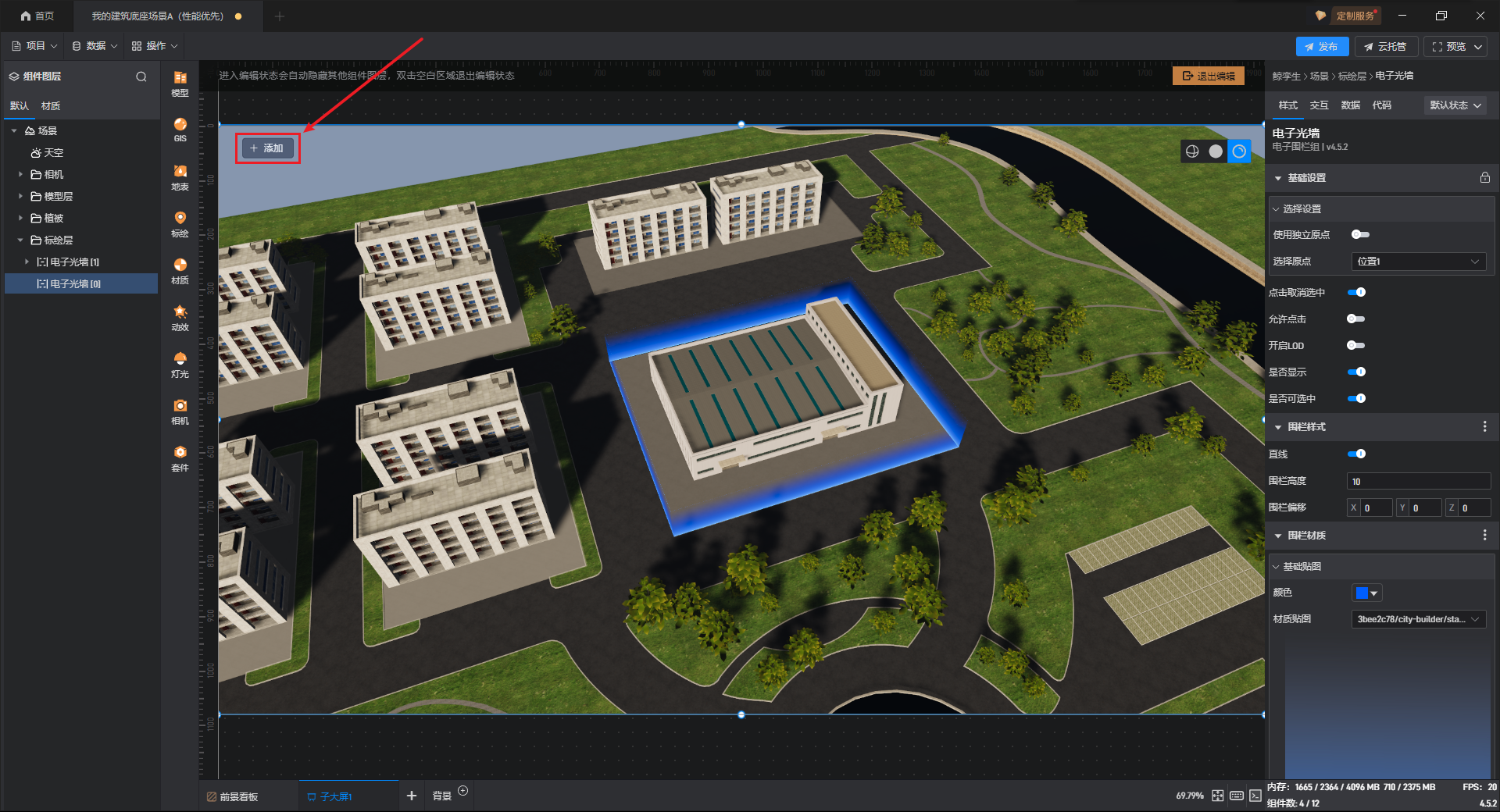

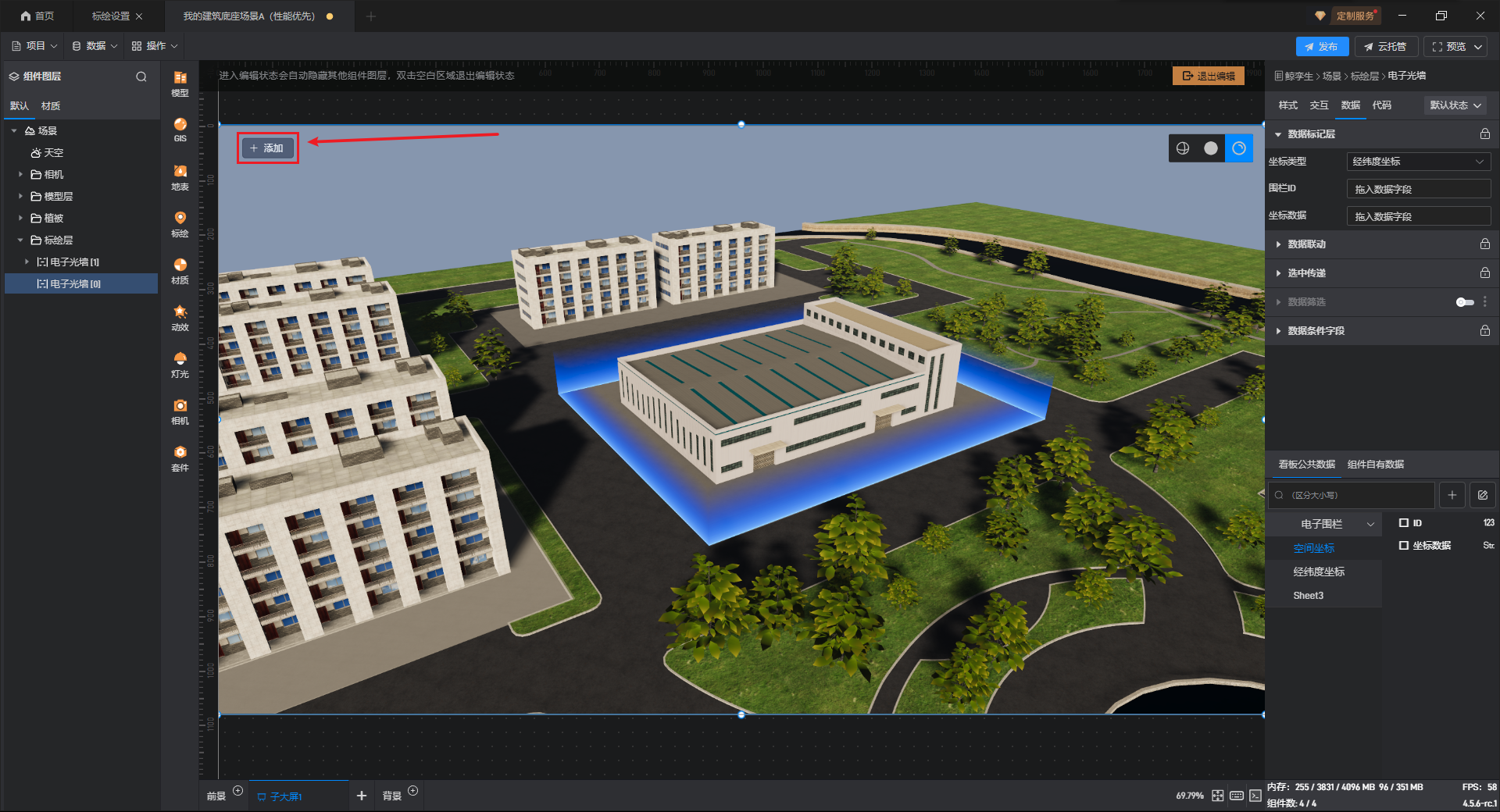

添加电子围栏组件后即可点选电子围栏创建位置，也可以通过左上角的“添加”按钮来创建电子围栏。

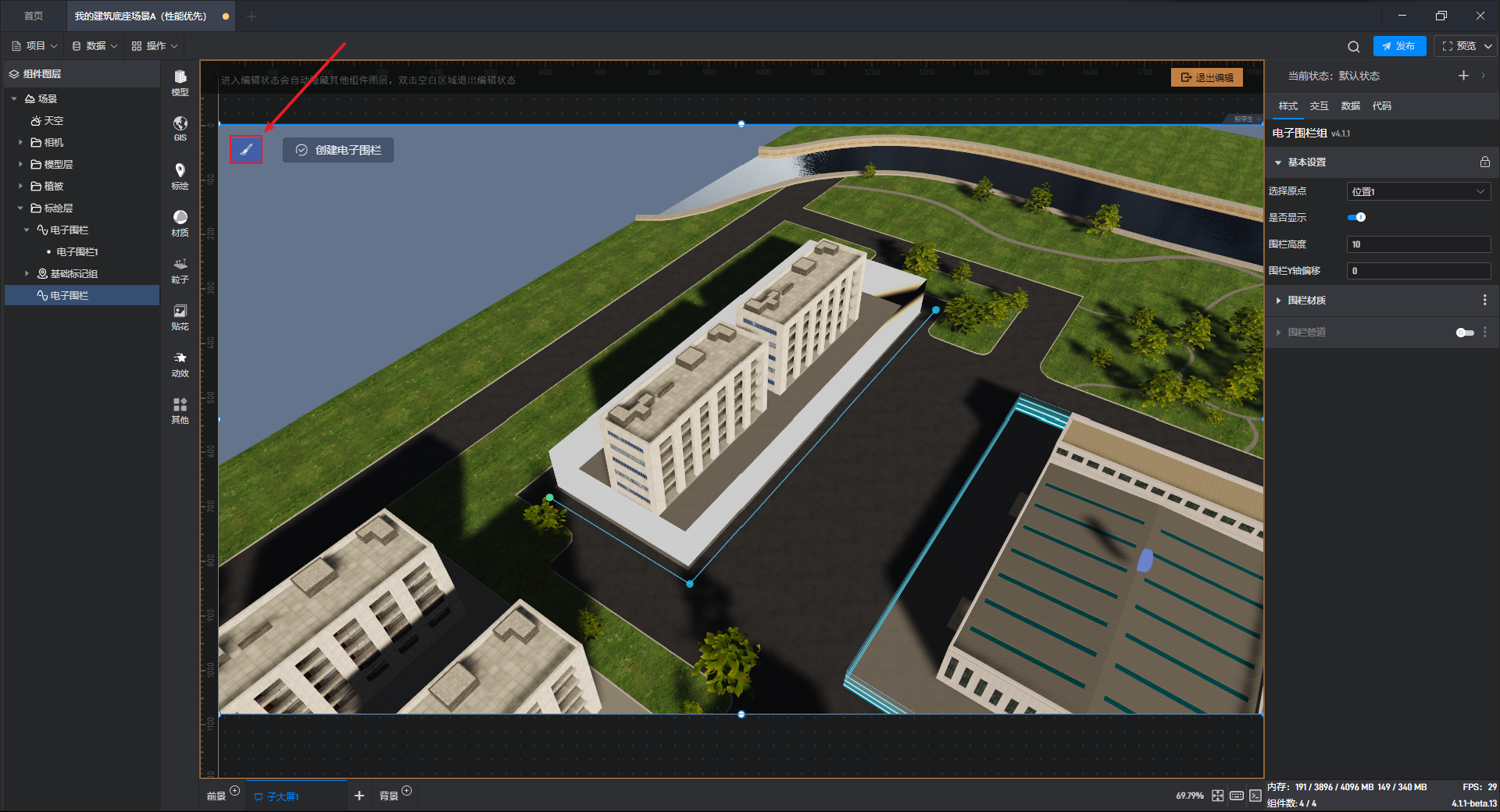

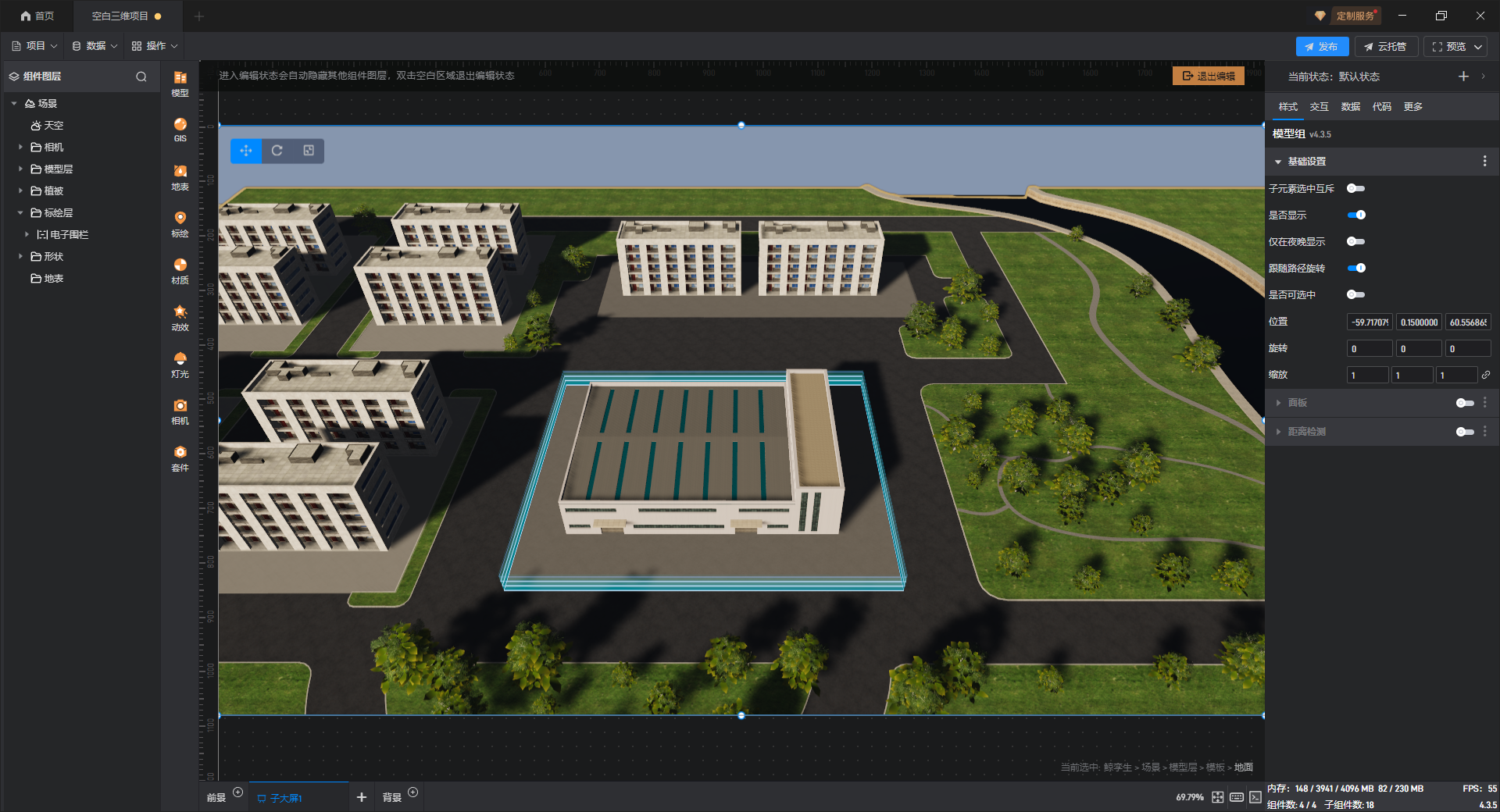

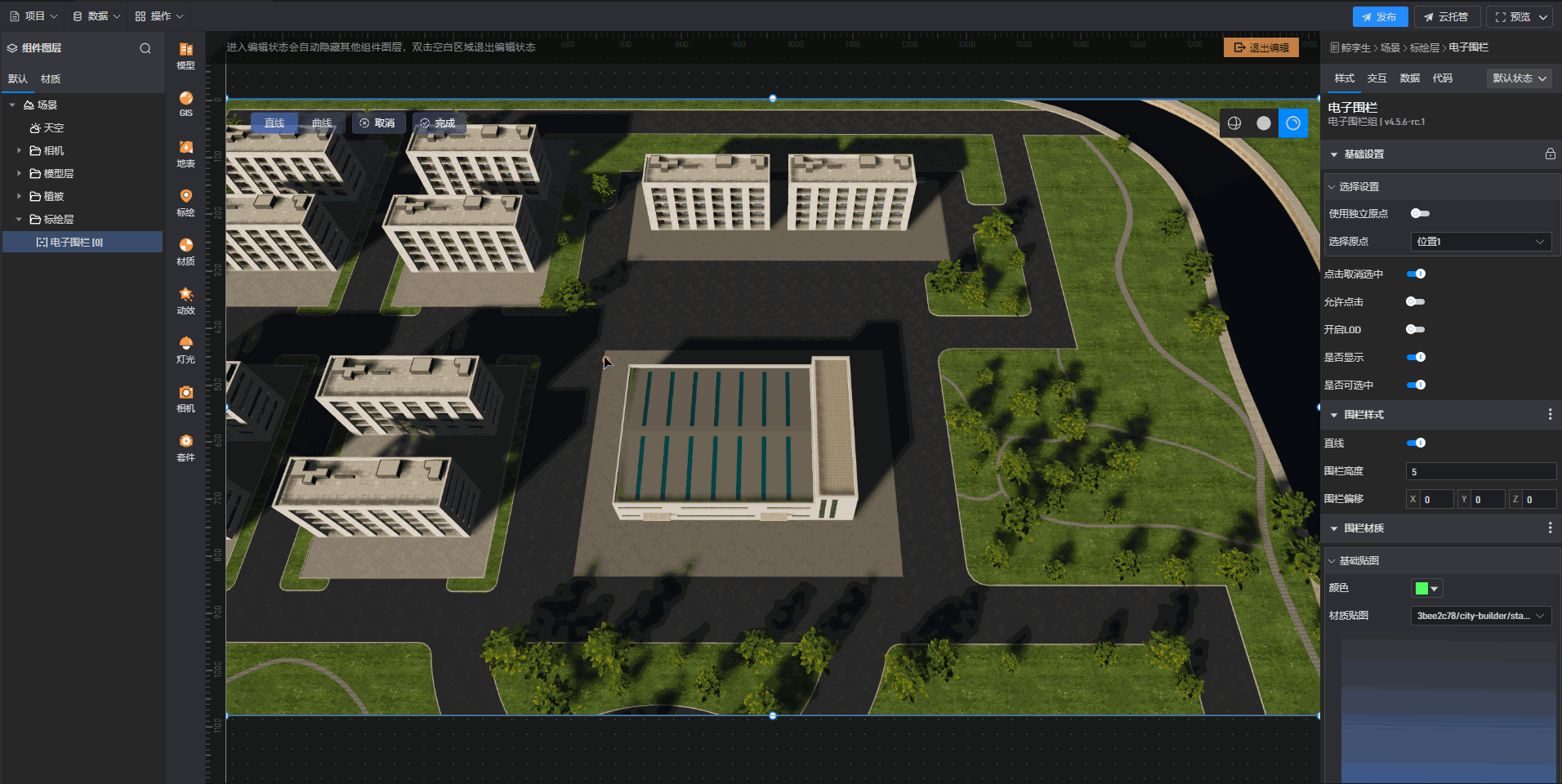

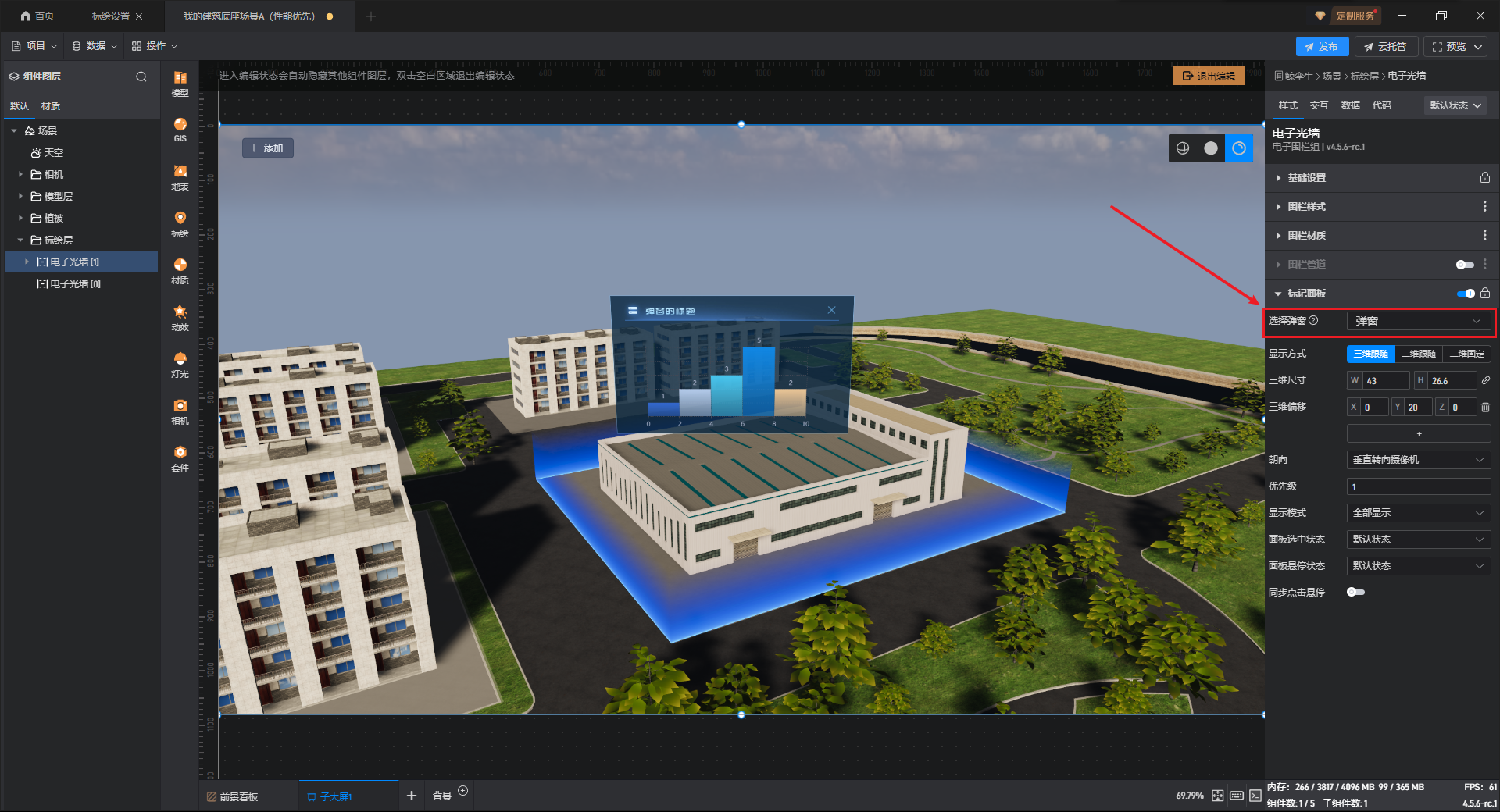

创建电子围栏，过程如下图所示：

配置项	说明
颜色	选择围栏材质中基础贴图所显示的颜色底色。
贴图	可在此处添加基础贴图的本地贴图文件。
UV 缩放	根据效果需要缩小或放大现有的 UV 坐标。
UV 偏移	根据效果需要移动现有的 UV 坐标。
UVW 旋转	调整 UVW 坐标旋转，可以改变纹理在模型表面上的方向和位置，从而调整纹理的布局。
强度	调整贴图的强度，强度越高，贴图越亮。
含透明通道	开启后贴图上使 png 等类型图片的 alpha 通道起作用，呈现半透明效果。
贴图动画	开启后可以对贴图动画的“动画方向”、“循环播放”、“播放速度”进行设置。

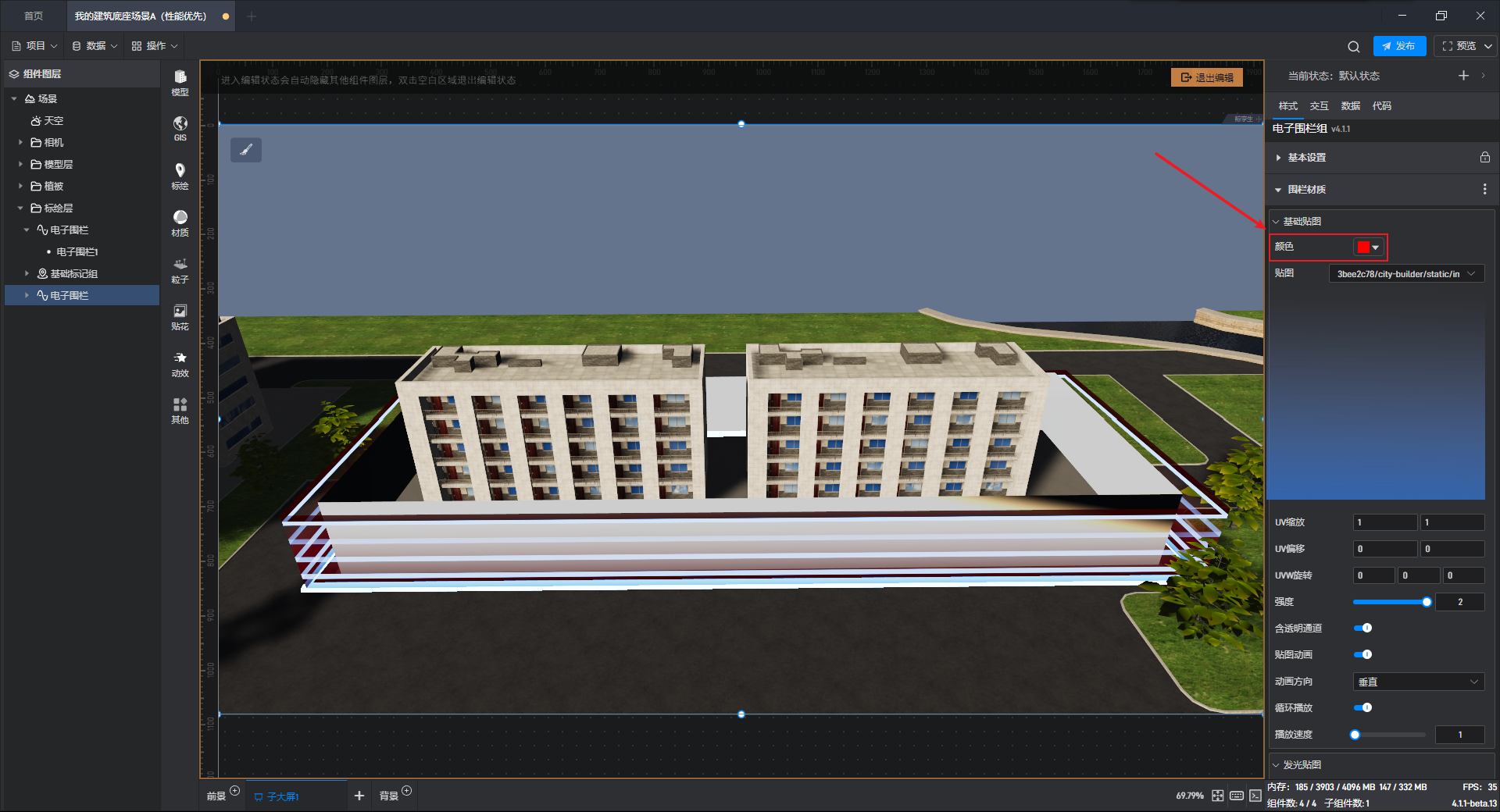

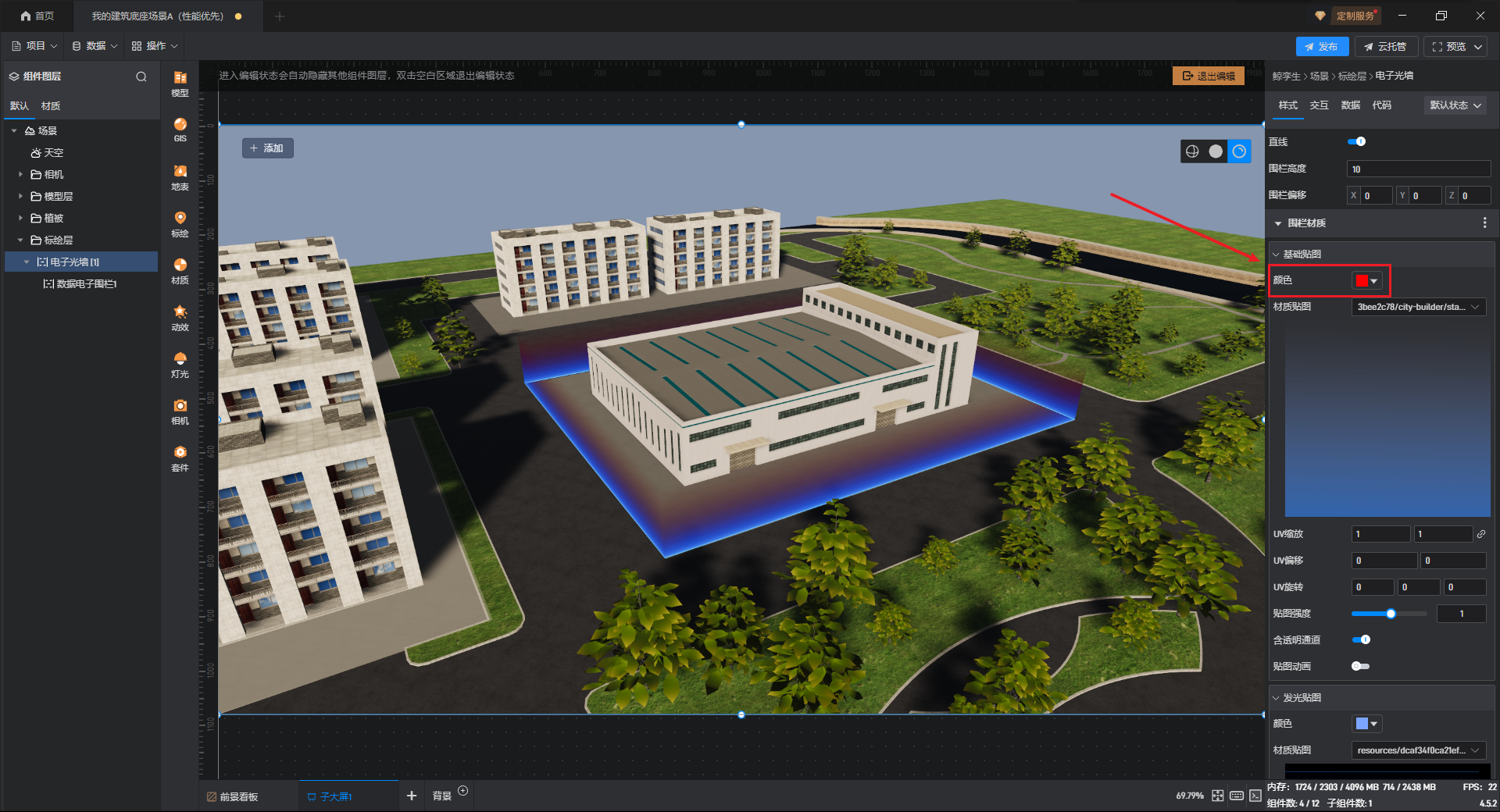

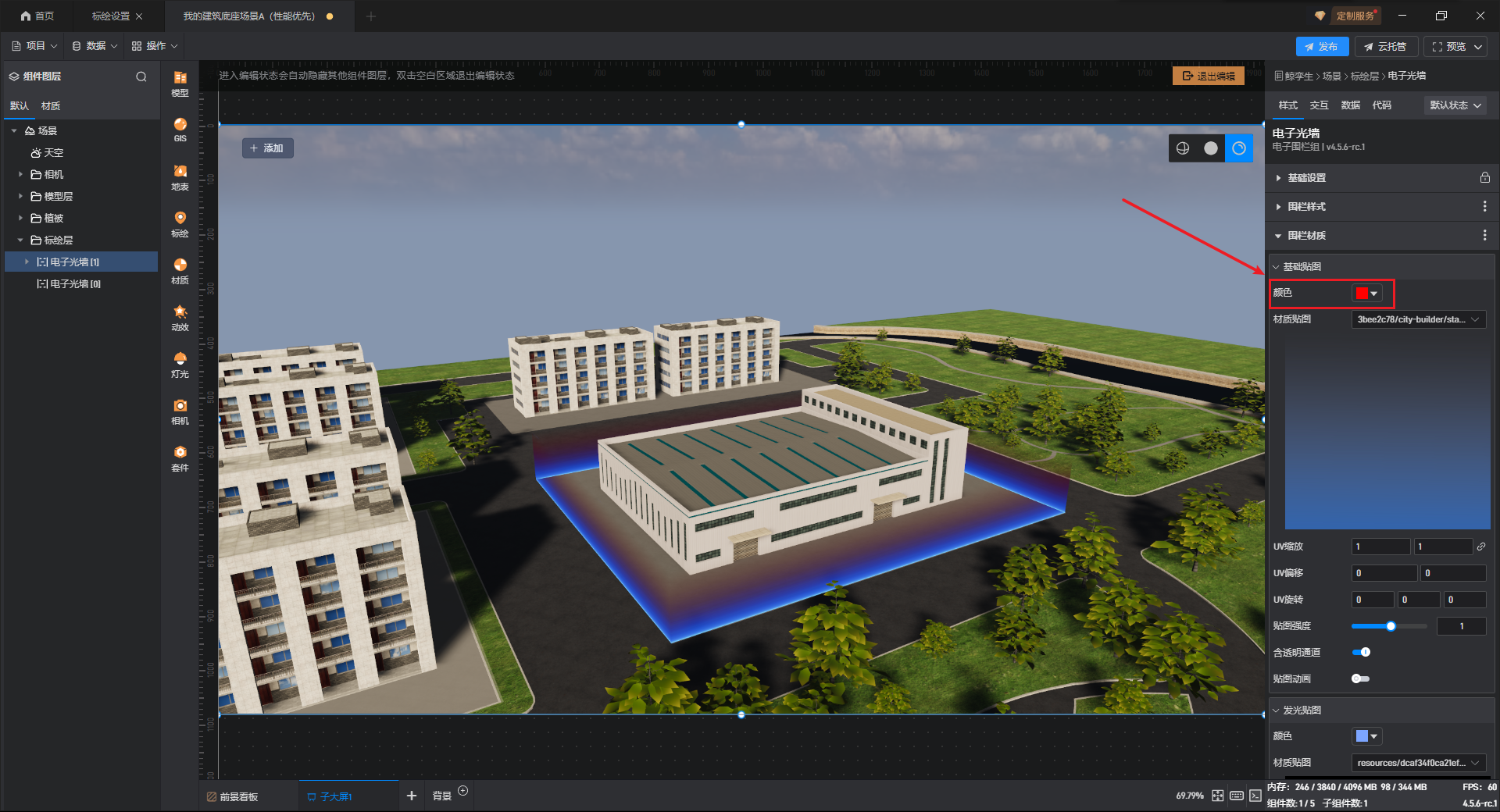

改变围栏材质基础贴图颜色，效果如下图所示：

配置项	说明
颜色	选择围栏材质中发光贴图所显示的颜色底色。
贴图	可在此处添加发光贴图的本地贴图文件。
UV 缩放	根据效果需要缩小或放大现有的 UV 坐标。
UV 偏移	根据效果需要移动现有的 UV 坐标。
UVW 旋转	调整 UVW 坐标旋转，可以改变纹理在模型表面上的方向和位置，从而调整纹理的布局。
仅在夜晚发光	开启后电子围栏材质的发光贴图仅在夜晚发光。
发光强度	调整发光贴图的强度，强度越高，发光贴图越亮。
贴图动画	开启后可以对贴图动画的“动画方向”、“循环播放”、“播放速度”进行设置。

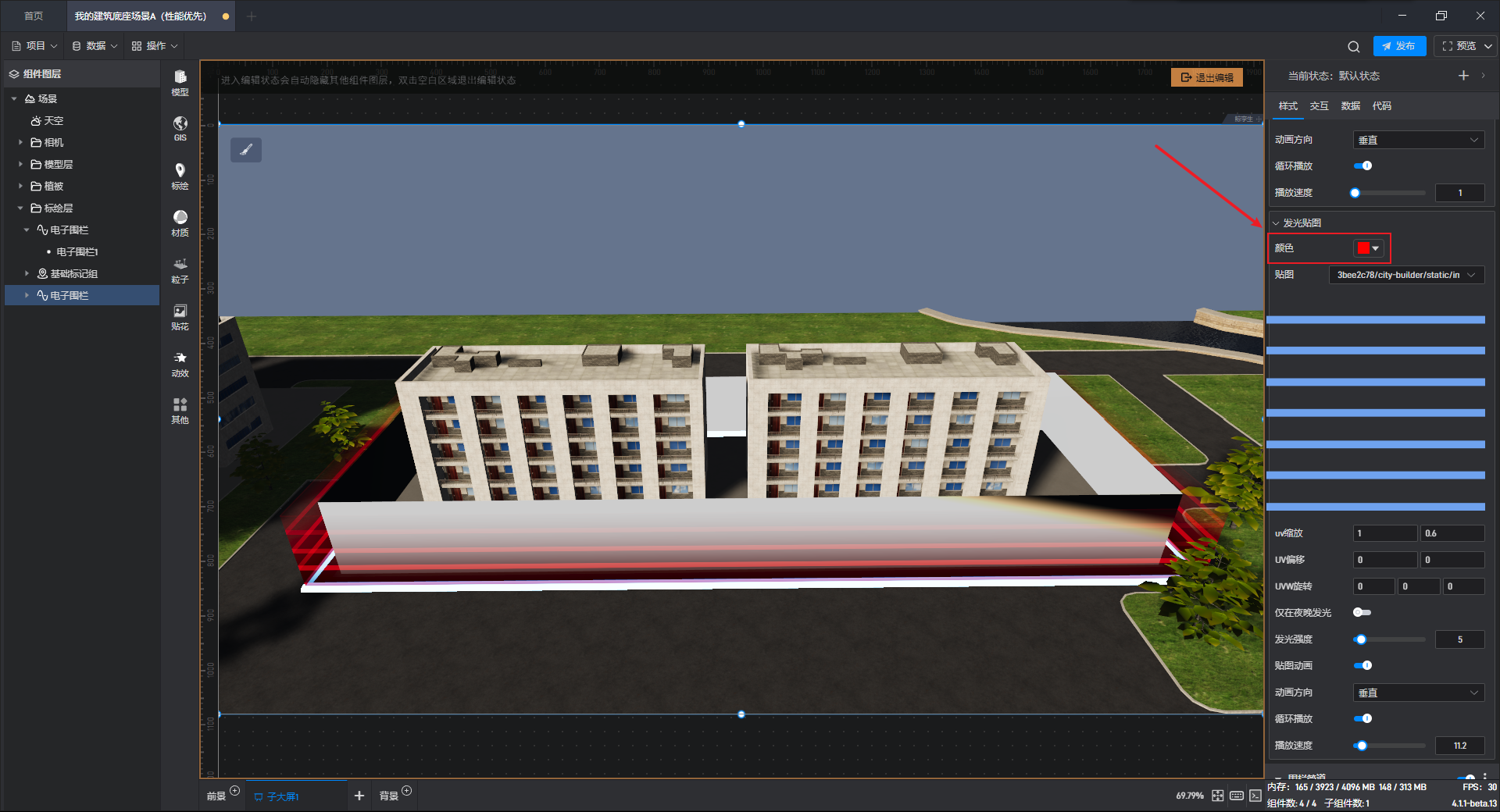

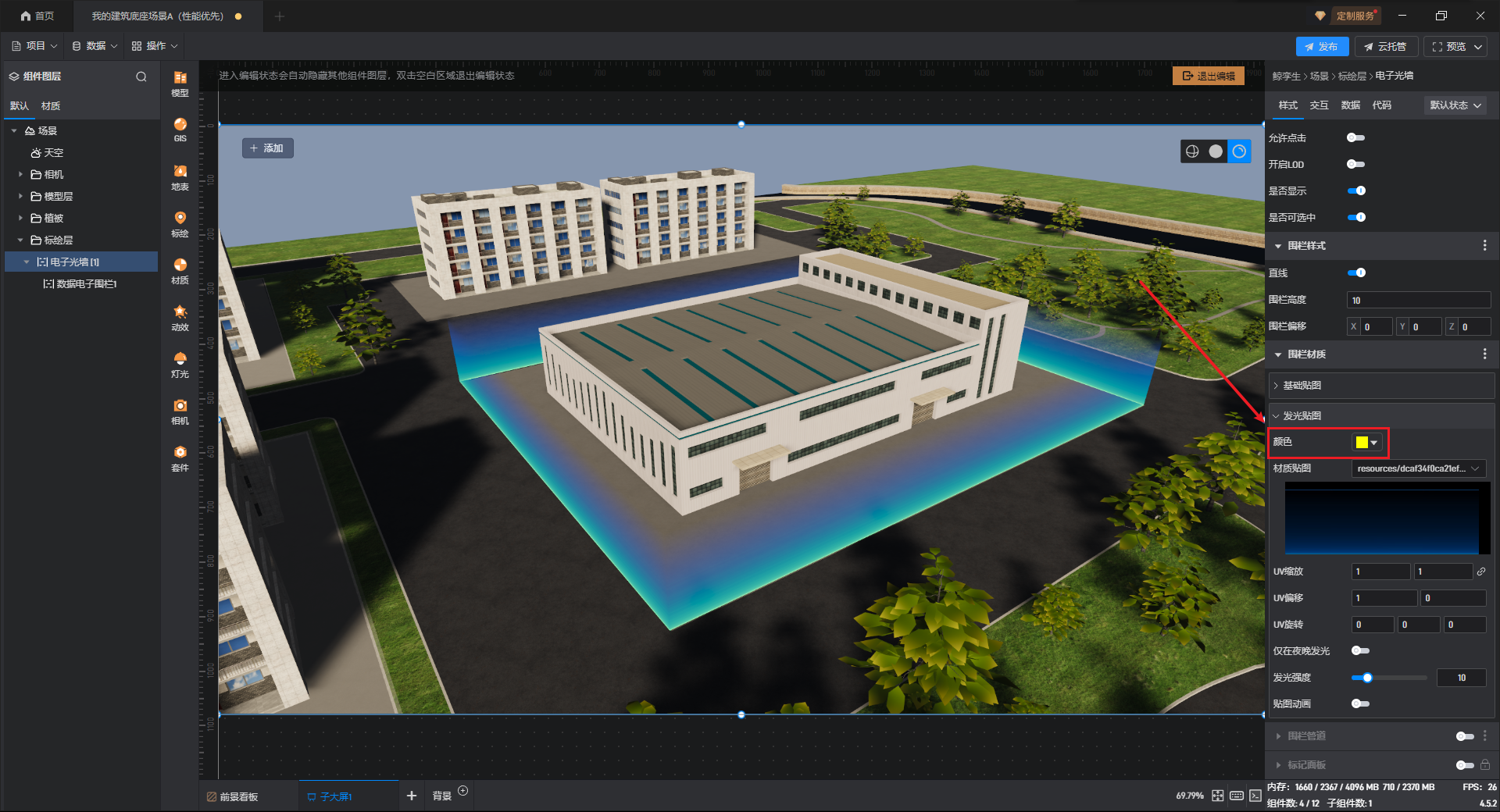

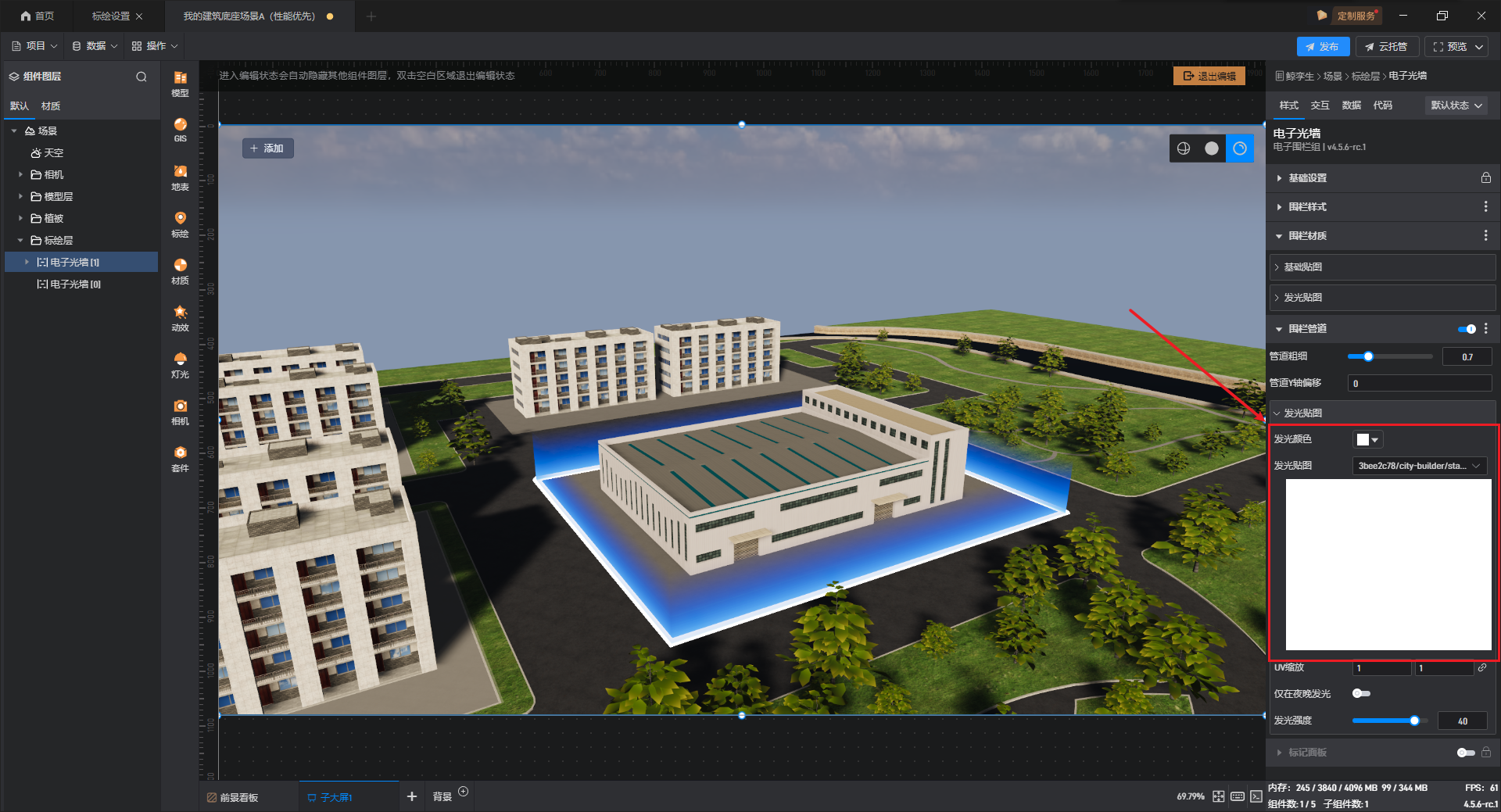

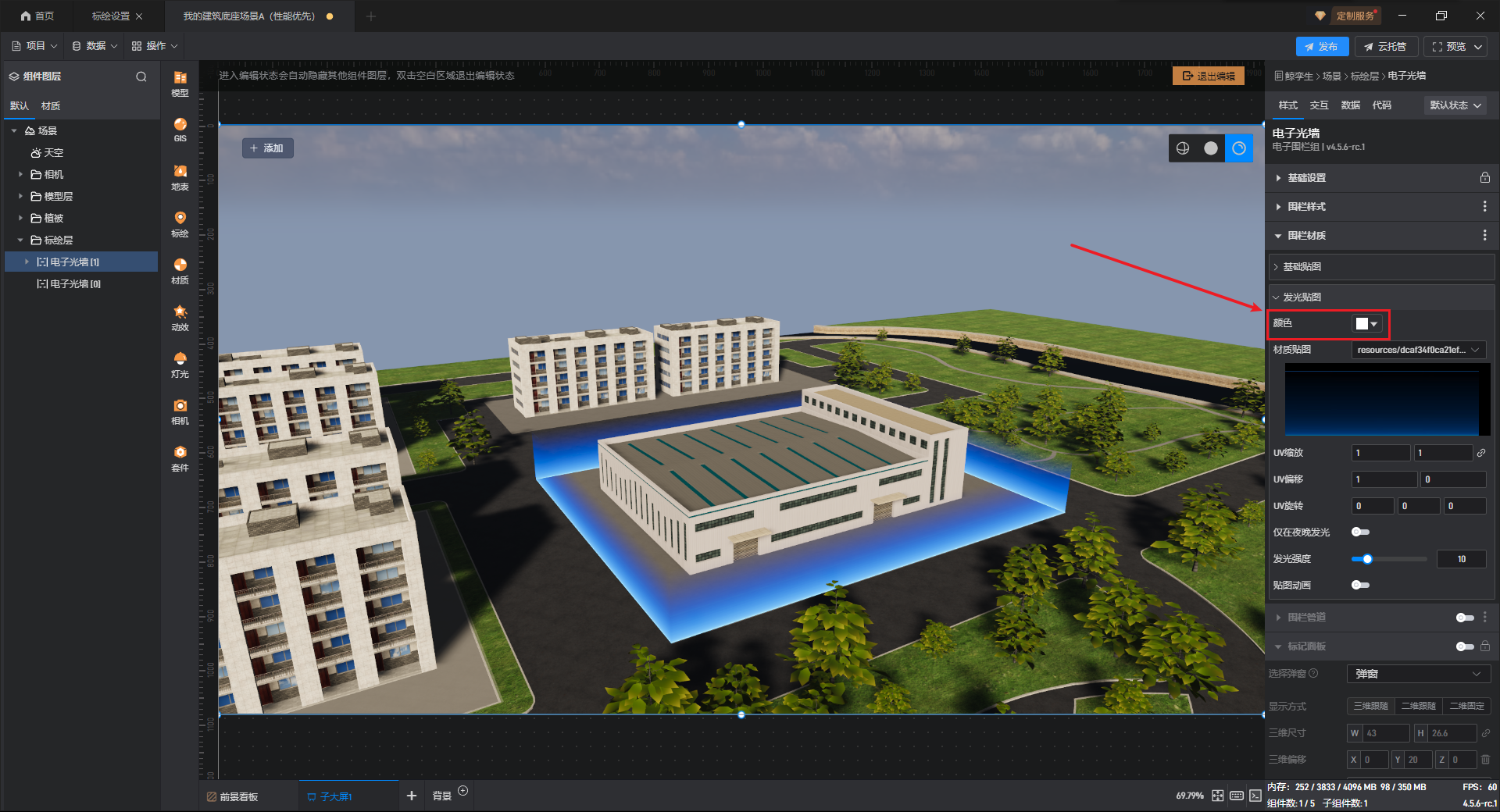

改变围栏材质发光贴图颜色，效果如下图所示：

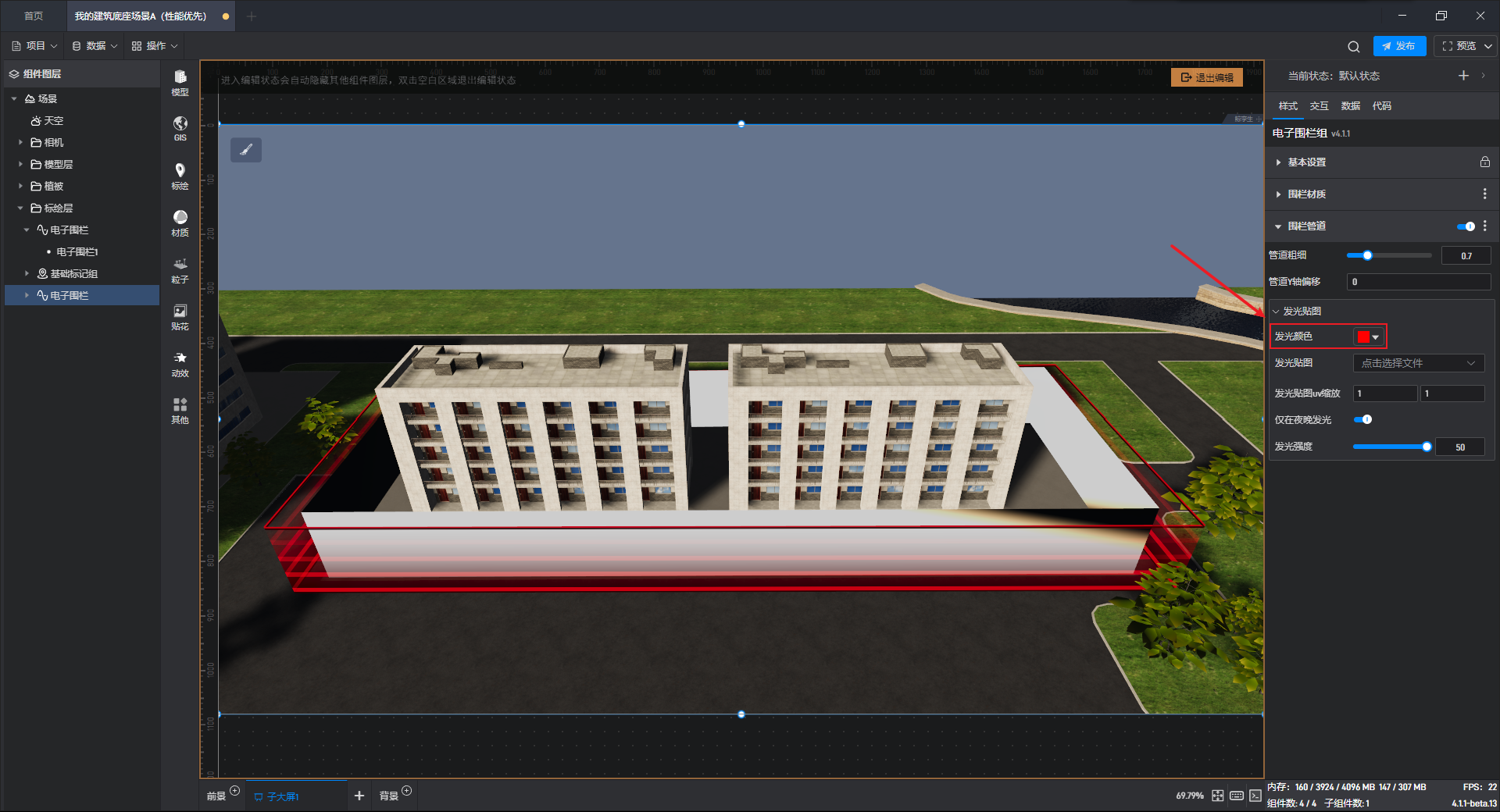

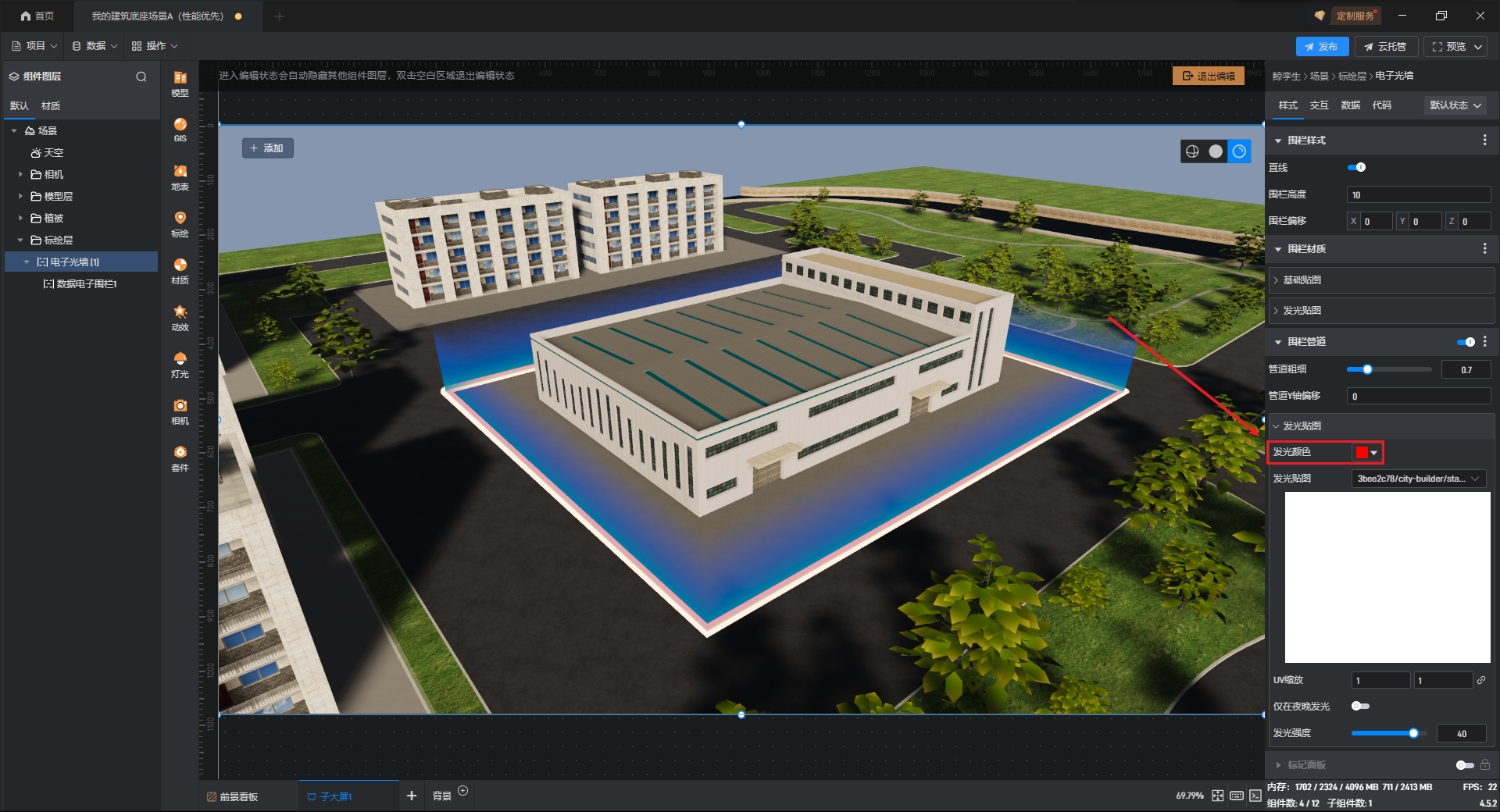

改变围栏管道发光颜色，效果如下图所示：
