热力图
热力图，通过使用颜色编码来显示数据点的密度和分布情况。它能够直观地展示大量数据集中的区域和变化趋势，以帮助我们发现数据中的模式和规律。
1. 添加热力图

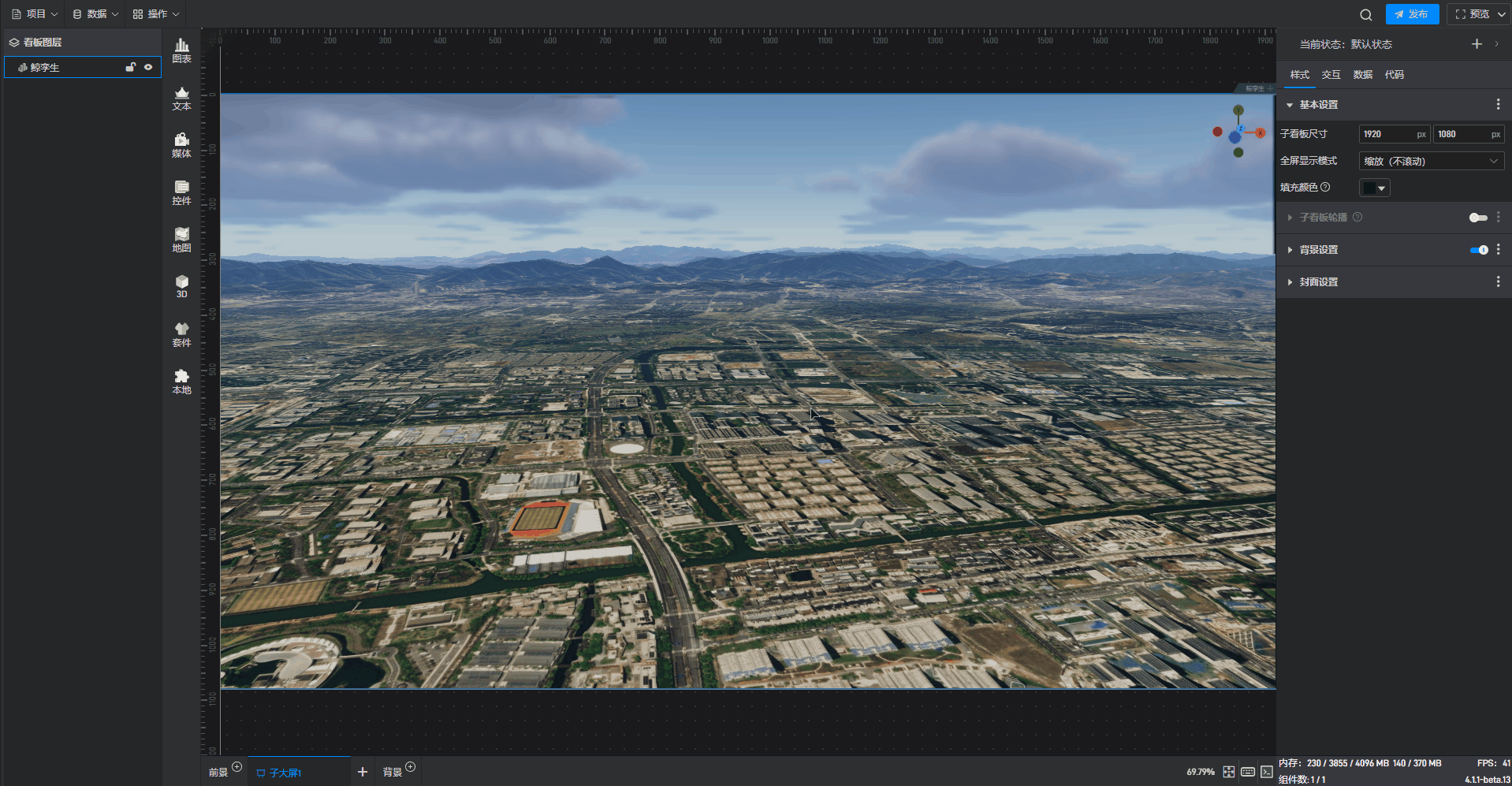

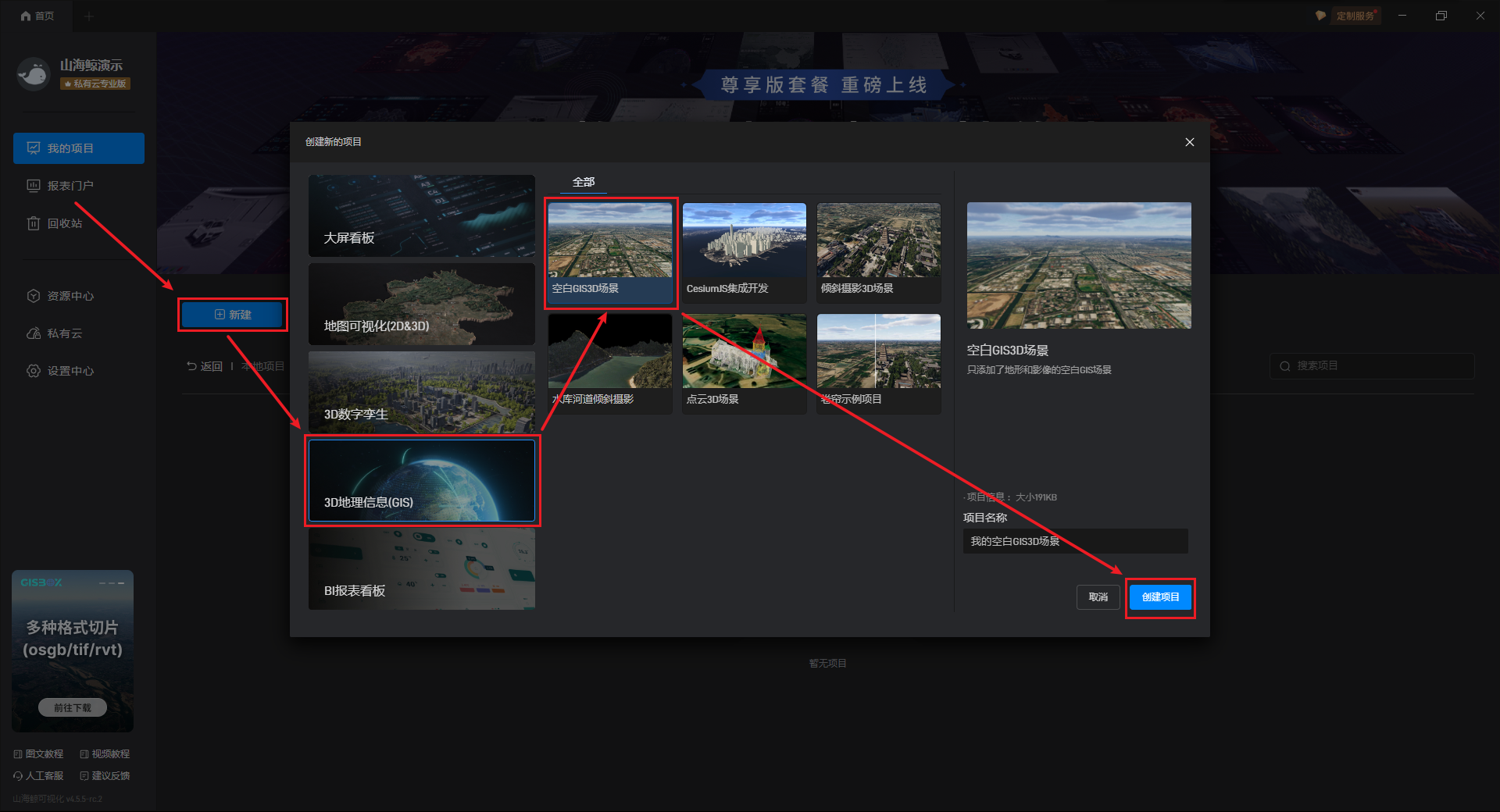

在山海鲸可视化软件“我的项目”中点击“+新建”，选择“3D 地理信息(GIS)”创建一个空白的 GIS3D 场景。

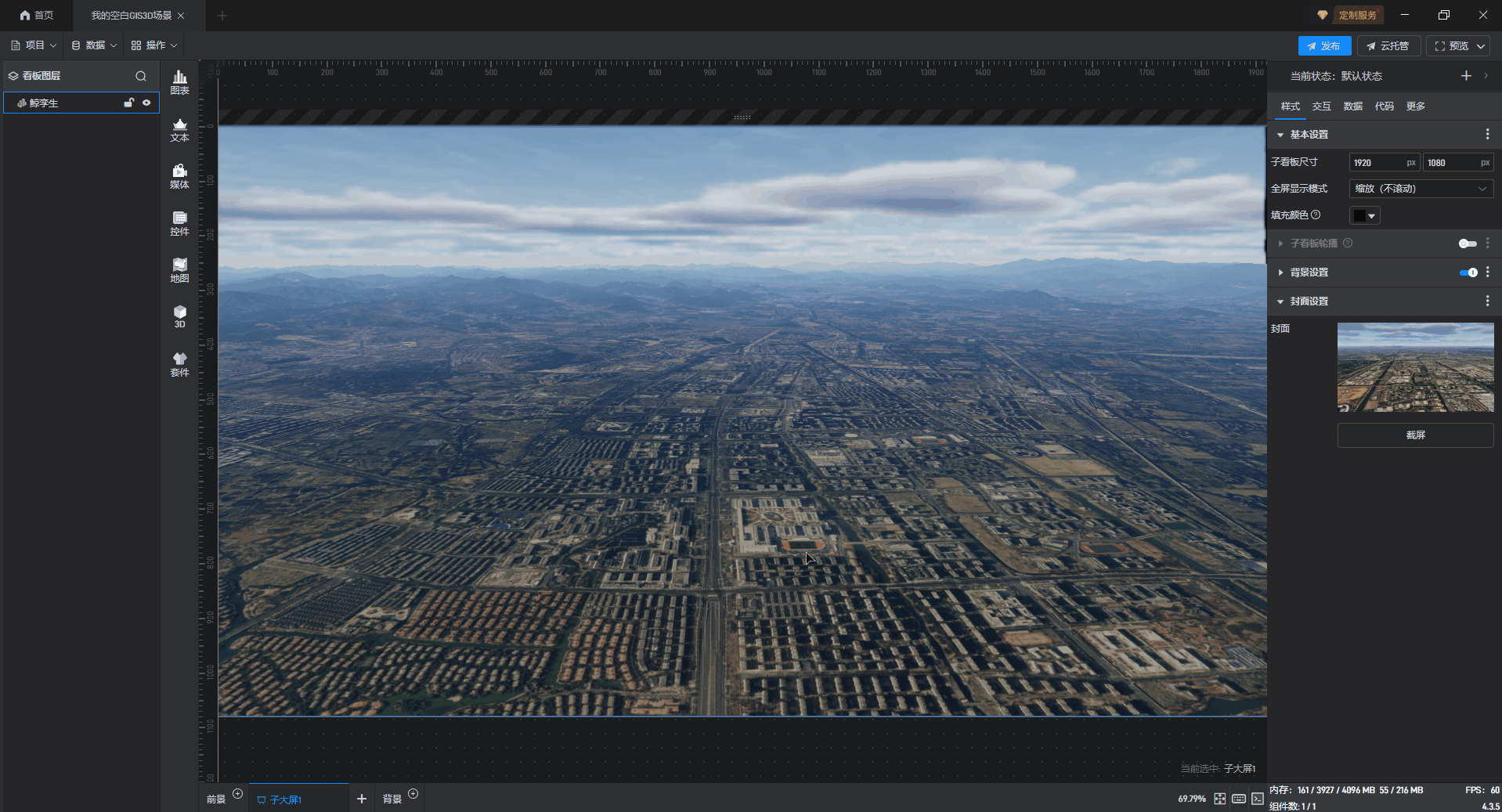

在项目中双击子看板，进入鲸孪生组件的编辑模式。

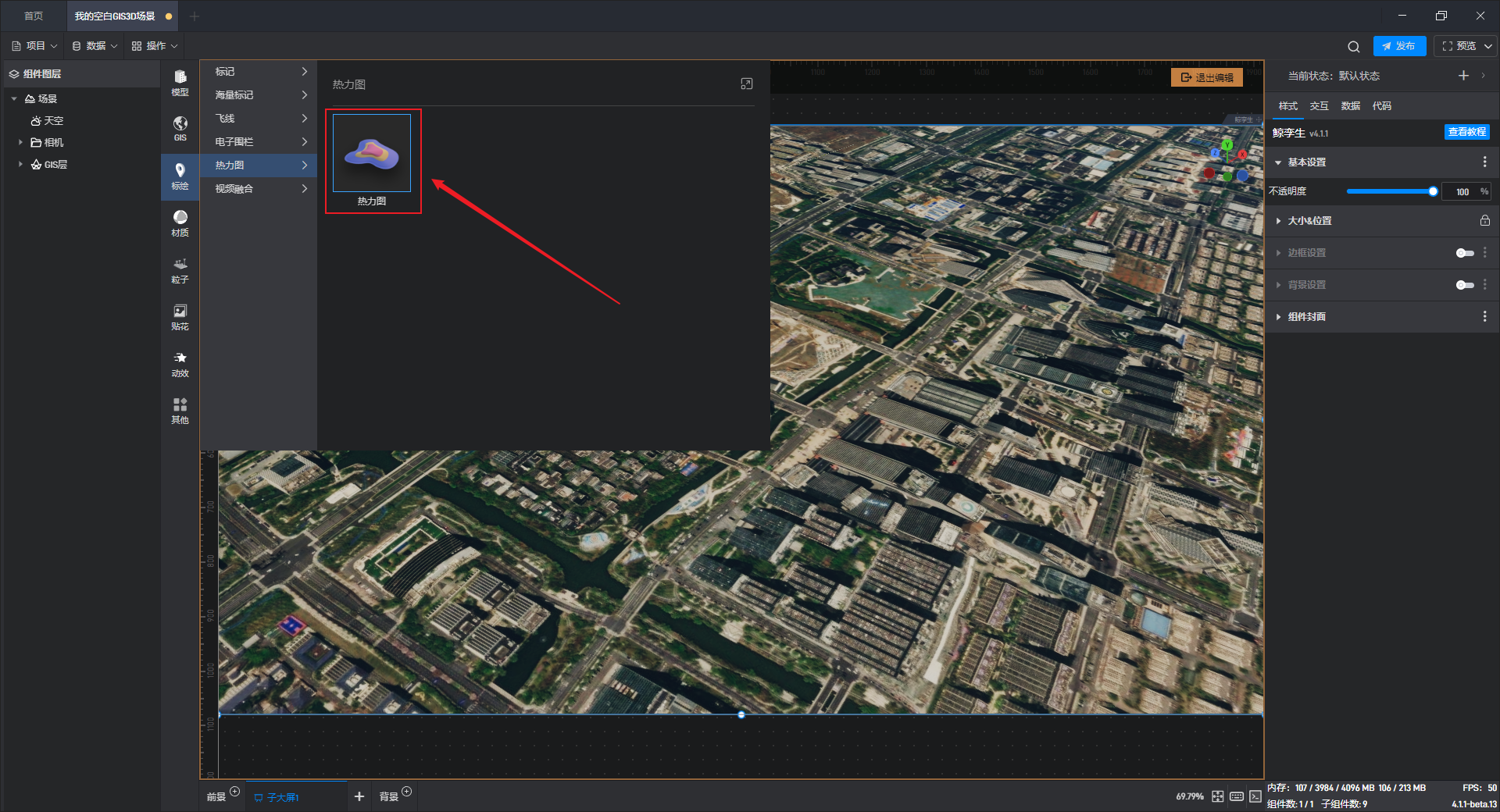

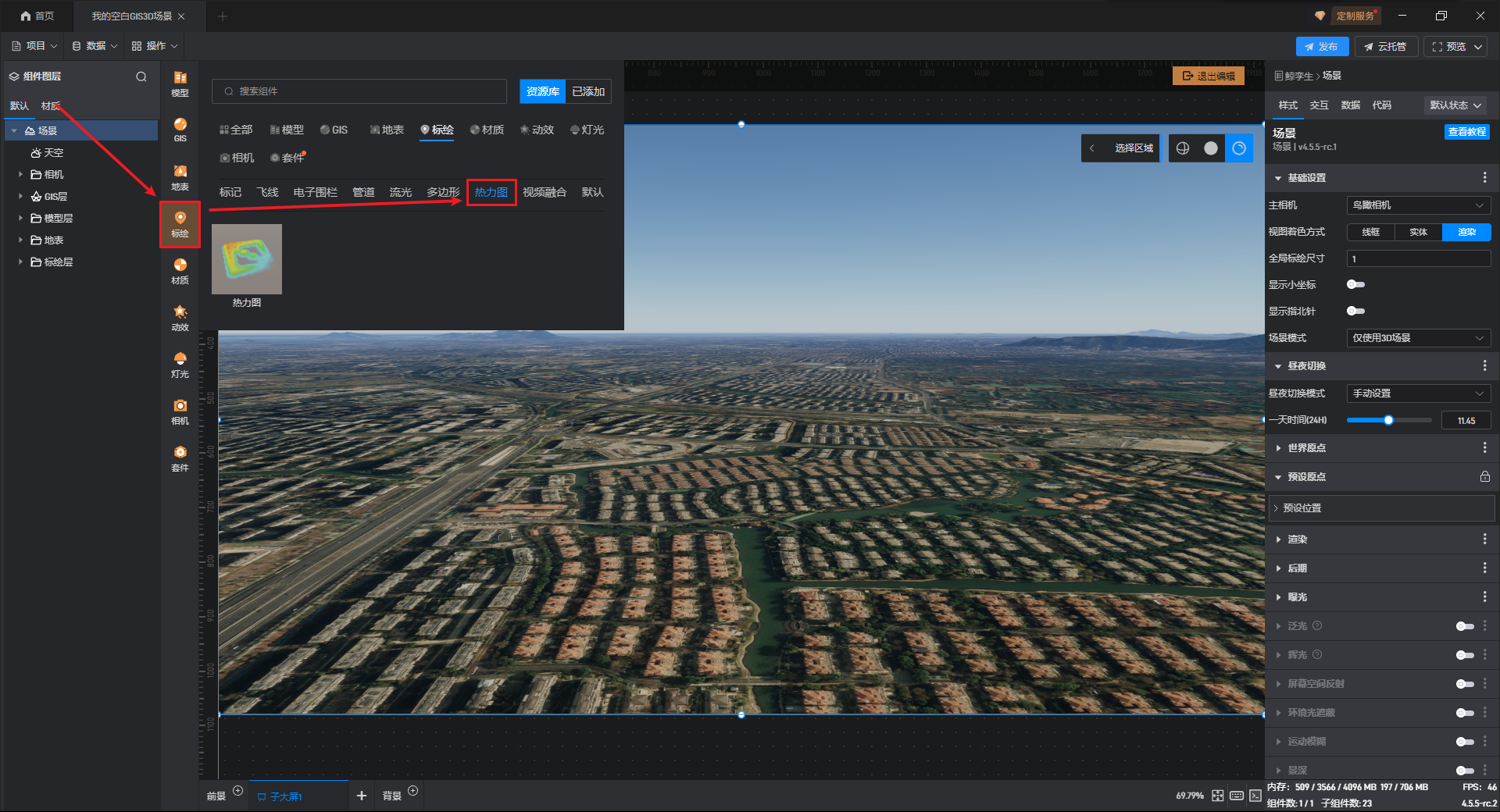

在工具栏中点击“标绘”，选择“热力图”，将热力图添加至场景中。
2. 数据设置
添加好热力图后，在“数据”设置中可以添加经纬度或空间位置和热度数据，热力图也会根据数据变化。
2.1 空间坐标数据
空间坐标数据需要根据项目的三维场景来生成，示例数据如下：
| ******位置** | 热度 |
|---|---|
| 0,0,0 | 0 |
| 0,0,100 | 50 |
| 100,0,0 | 50 |
| 100,0,100 | 100 |
| 0,0,20 | 10 |
| 0,0,40 | 20 |
| 0,0,60 | 30 |
| 0,0,80 | 40 |
| 20,0,0 | 10 |
| 40,0,0 | 20 |
| 60,0,0 | 30 |
| 80,0,0 | 40 |
位置的数据是由X 轴，Z 轴，Y 轴三个值构成，以英文逗号分隔，字段类型为字符串；
**热度**决定该位置在热力图中的高度和颜色，字段类型为数字；

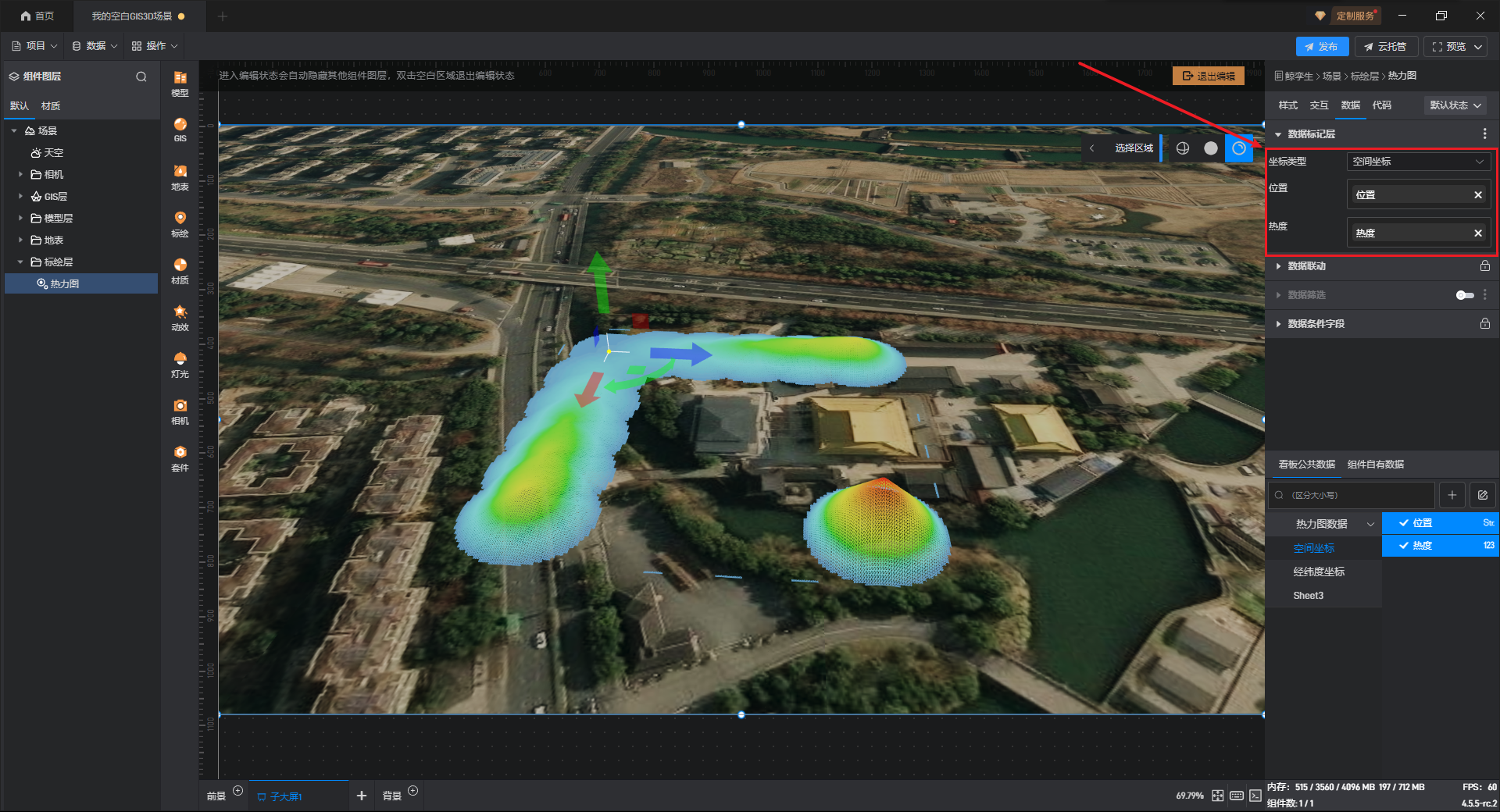

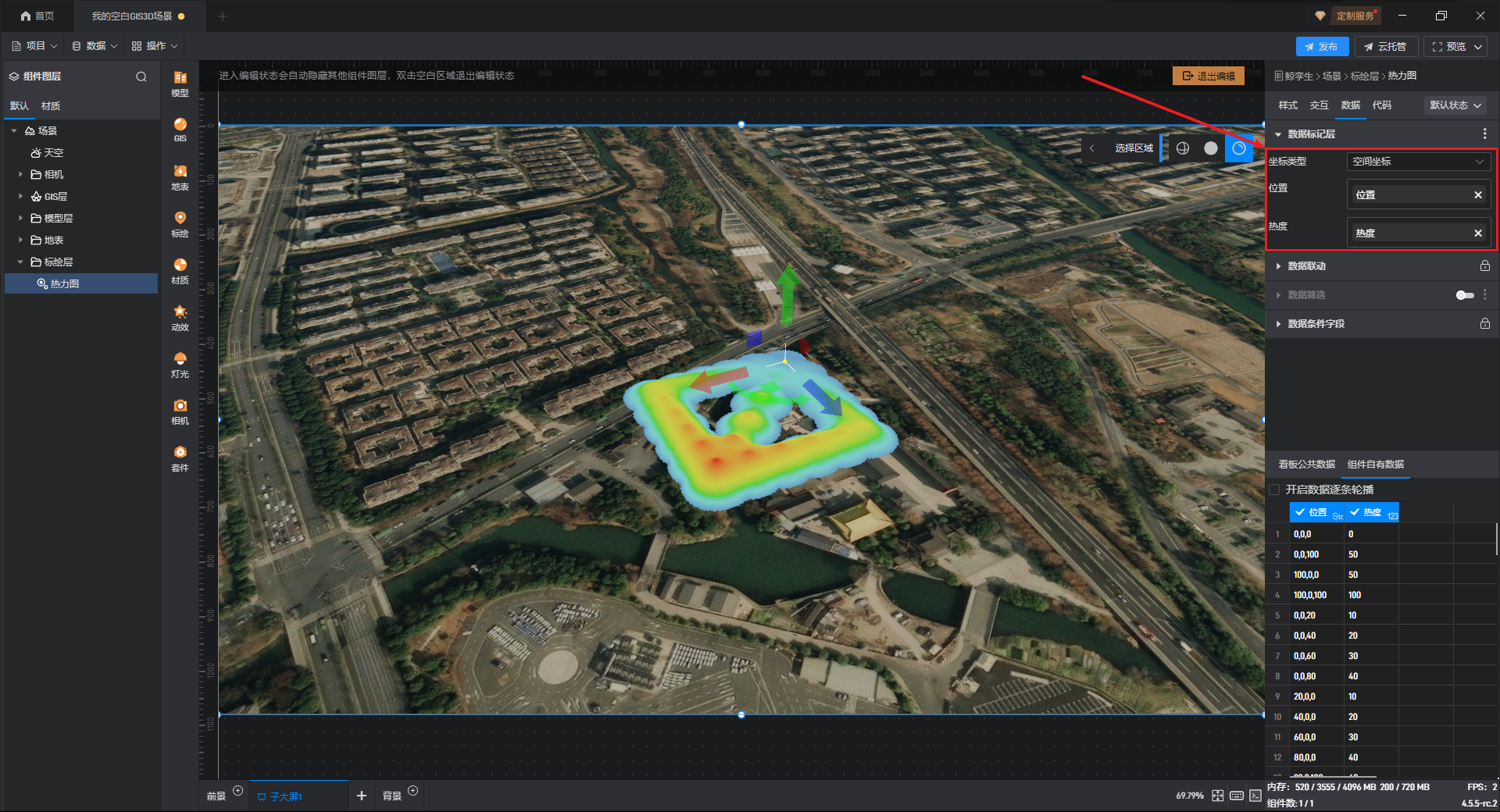

将数据导入项目后，在组件图层中选择热力图，坐标类型选择“空间坐标”，将数据字段拖入对应位置即可自动生成热力图，如下图所示：
2.2 经纬度坐标数据
经纬度数据一般都是由 GPS 设备（或者北斗设备）采集而来，我们一般来说需要将数据整理成如下格式：
| 位置 | 热度 |
|---|---|
| 120.0001,30.2801,5.1 | 10 |
| 120.0002,30.2802,5.1 | 20 |
| 120.001,30.2799,5.1 | 40 |
| 119.999,30.280,5.1 | 50 |
起始点、结束点的数据是由经度，维度，海拔三个值以逗号分隔。特别注意，这个逗号一定要是英文的逗号。

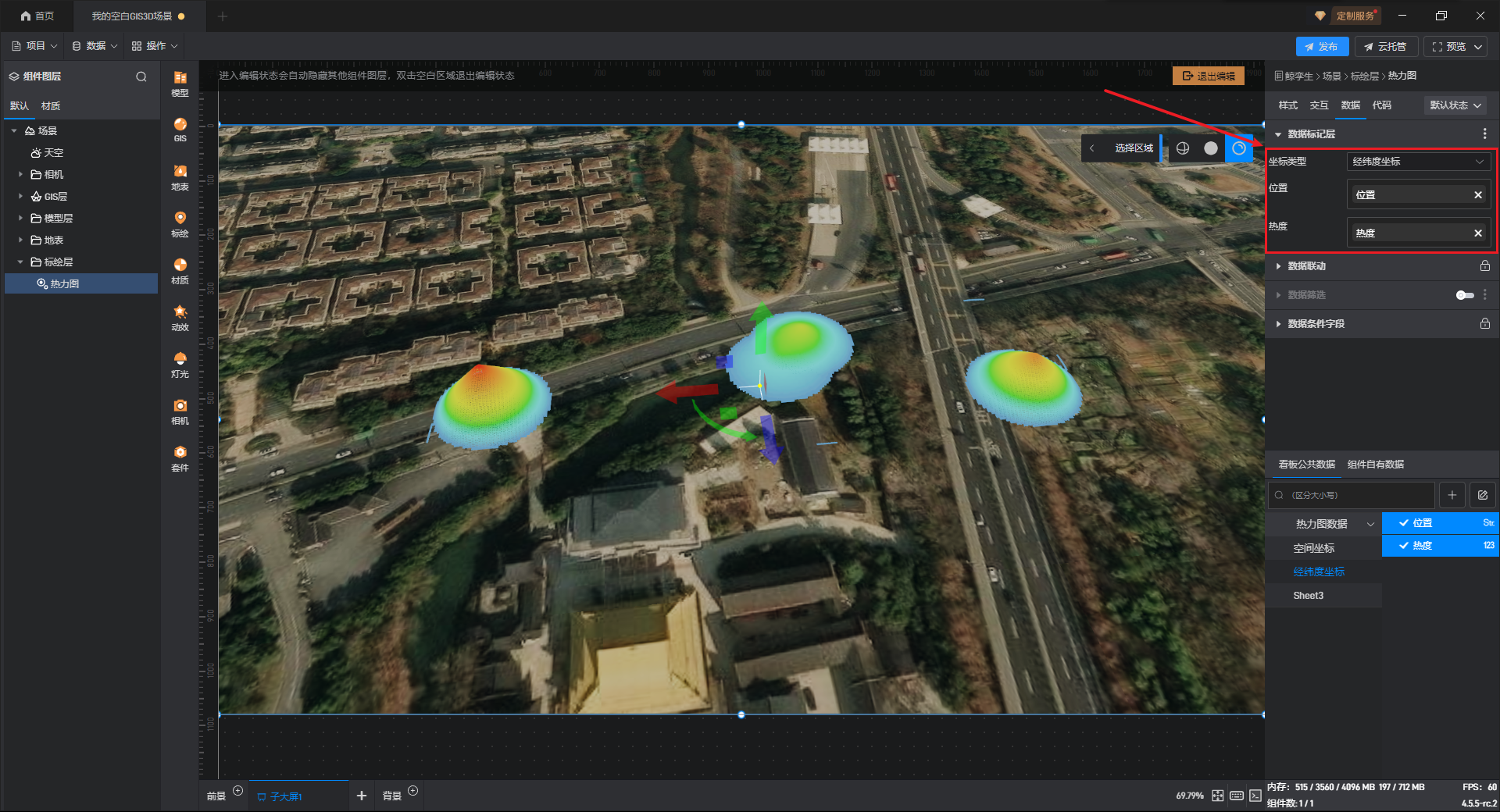

将数据导入项目后，在组件图层中选择热力图，坐标类型选择“经纬度坐标”，将数据字段拖入对应位置即可自动生成热力图，如下图所示：
3. 基础设置
| 配置项 | 说明 |
|---|---|
| 使用独立原点 | 开启后可设置一个独立的原点坐标。 |
| 选择原点 | 选择地形的位置根据哪一个原点的经纬度决定。 |
| 是否显示 | 热力图在 GIS 场景中的显示与隐藏。 |
| 不透明度 | 该设置项的一个常见用法是结合条件样式/交互/多状态来实现模型的显示和隐藏。 |
| 位置偏移 | 热力图整体向X 轴/Y 轴移动。 |
| alphalndex | 热力图透明度的显示层级。 |
4. 热力图设置
| 配置项 | 说明 |
|---|---|
| 渲染模式 | 可选择以热力图或柱状图的形式进行渲染。 |
| 半径 | 热力圈的大小。 |
| 强度 | 热力圈颜色的鲜艳程度。 |
| 精确度 | 热力圈边缘的精细程度。 |
| 热力圈颜色 | 自由更改热力圈的配色。 |
| 最大热度阈值 | 值越大，热力圈区分的越细致。 |
| 最大高度 | 热力圈距离地面的高度。 |
| 细分度 | 值越大，热力圈区分的越细致。 |
| 显示线框 | 开启后，显示热力圈中的线框。 |
5. 透明度
| 配置项 | 说明 |
|---|---|
| alpha | 调整热力圈透明度。 |
| 透明模式 | 调整热力圈透明模式，分为“不透明”、“裁切”、“混合”、“裁切混合”，通常使用“混合”模式。 |
| alpha 模式 | 调整热力圈 alpha 模式，分为“相加”、“混合”、“差值”、“相乘”、“变亮”、“叠加”、“预乘”、“预乘-Porterduff”、“插入”、“屏幕模式”，通常使用“混合”模式。 |
| 材质贴图 | 可在此处添加本地贴图文件，调整透明效果。 |

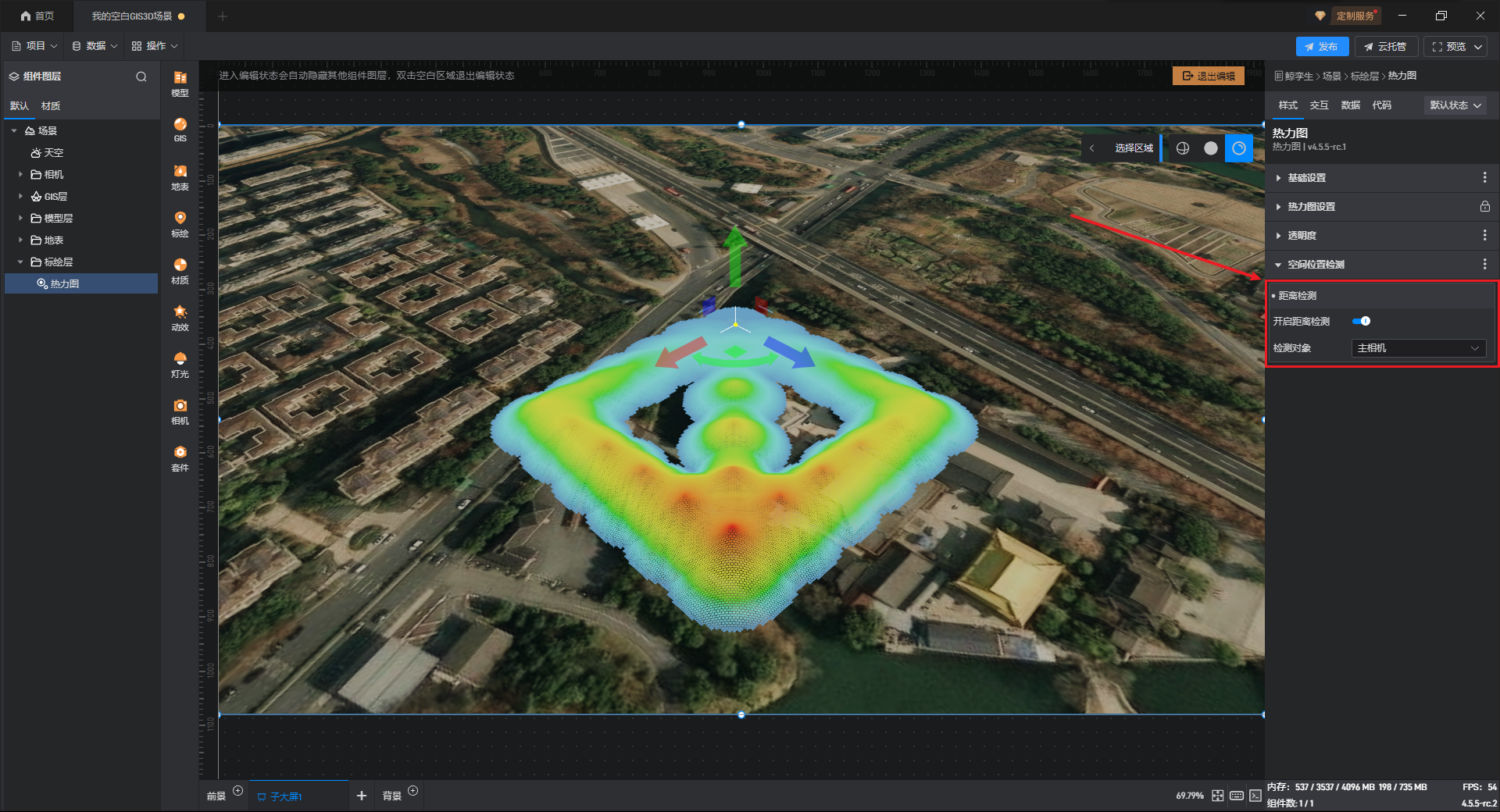

6. 空间位置检测
距离检测指在三维场景中，计算物体和被检测物体之间的距离，并以此为依据触发交互。（点击查看具体教程 →距离检测）
