3D饼状图

1. 简介

3D 饼状图通过将一个圆形区域划分为多个子区域,反应出不同子类数据之间的的对比关系以及子类数据在大类中的百分比。(平面饼状图请点此)。

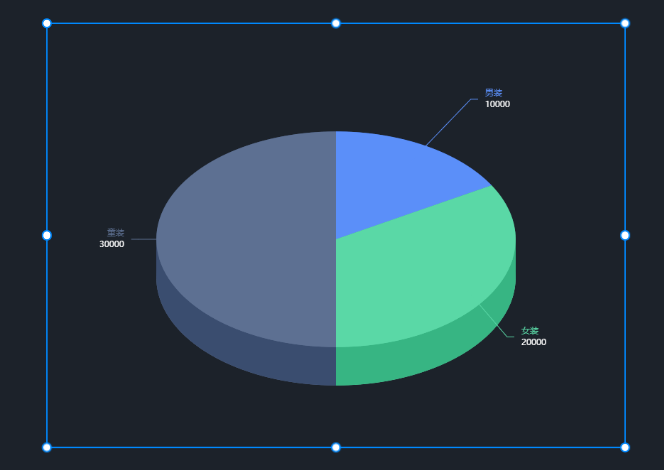

2. 效果展示


3. 样式

在样式中可以设置 3D 饼状图组件的位置颜色坐标轴提示信息动画等。

接下来,会用以下示例数据对组件样式进行说明:

品类 销售额
男装 10000
女装 20000
童装 30000

3.1 基本设置

配置项 说明
不透明度 1)根据个人喜好或整体和谐度合理地使用透明度,会让大屏布局更美观; 2)这个设置项的一个常见用法是结合条件样式/交互/多状态来实现组件的显示和隐藏
抽样率 1)对数据进行抽样展示。如有 100 条数据,抽样率为 100%,此时会显示 100 条数据,如抽样率为 50%,则只显示 50 条数据; 2)这个设置项主要是在数据量过多、组件显示效果不佳时,可以借助这个选项来减少数据量,但是与此同时部分数据也会不显示,所以要谨慎使用

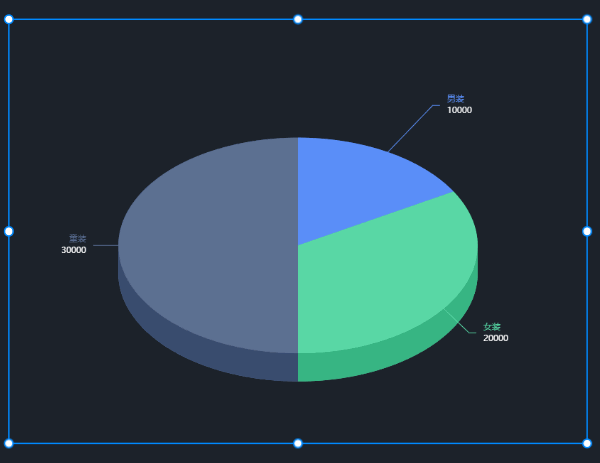

3D 饼状图 透明度变化,如下图所示:

3.2 图形形状

图形形状描述的是组件中数据的形状,除此之外还可以对图表被选中时类型以及饼块抬高时的高度进行相关样式设置。

配置项 说明
圆柱高度 分为自适应和自定义两种类型,选择自定义高度可手动拖拽条形进行高度的设置。
图形选中时的类型 分为凸起和抬高两种类型,选择抬高的类型可手动拖拽条形设置饼块抬高时的偏移距离。
饼块抬高时的高度 分为自动和自定义两种类型,自定义时可手动拖拽条形自定义饼块抬高时的高度。

3D 饼状图 圆形选中时凸起样式,如下图所示:

3D 饼状图 圆形选中时抬高样式,如下图所示:

3.3 排序

将数据按一定顺序来呈现在组件中,组件的排序方式有 3 种:不排序、从小到大、从大到小

3D 饼状图 由大到小排序,如下图所示:

3.4 数据颜色

指示组件的填充颜色,可以对这些字段单独进行颜色设置。
3D 饼状图 示例数据颜色,如下图所示:

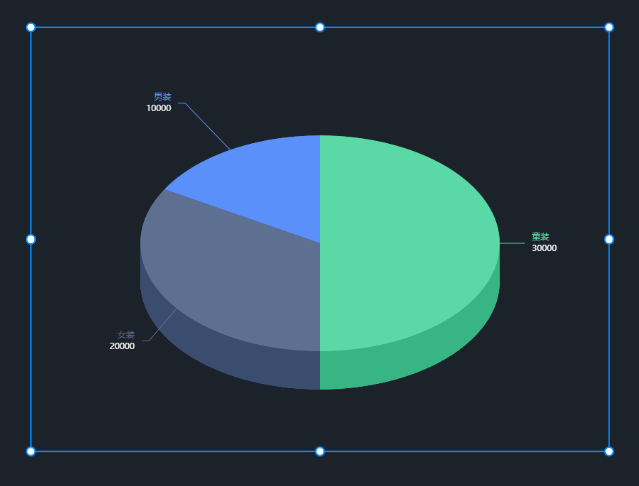

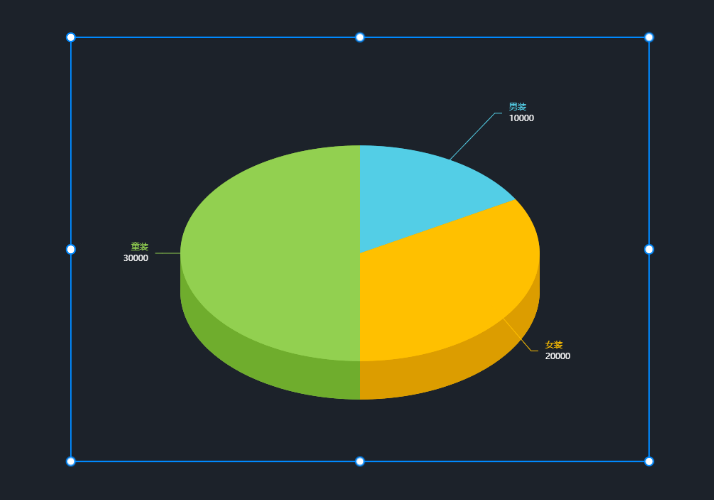

3D 饼状图 更换数据颜色,如下图所示:

3.5 图形文本

图形文本是将每个图形对应的数值或百分比显示在组件的图形上面。

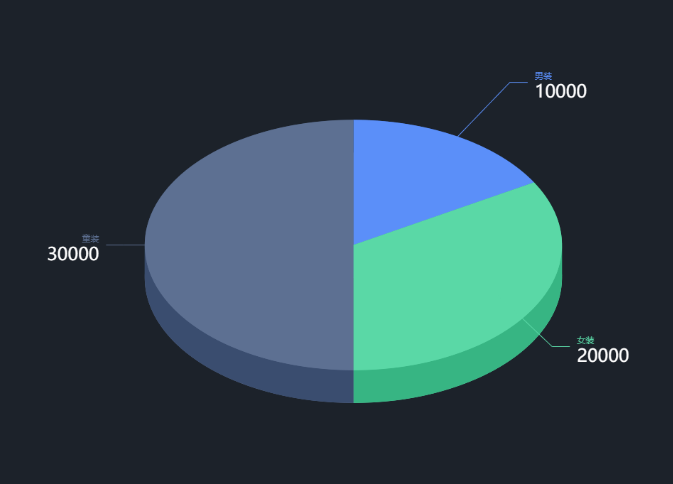

3D 饼状图 图形文本显示为数值格式,如下图所示:

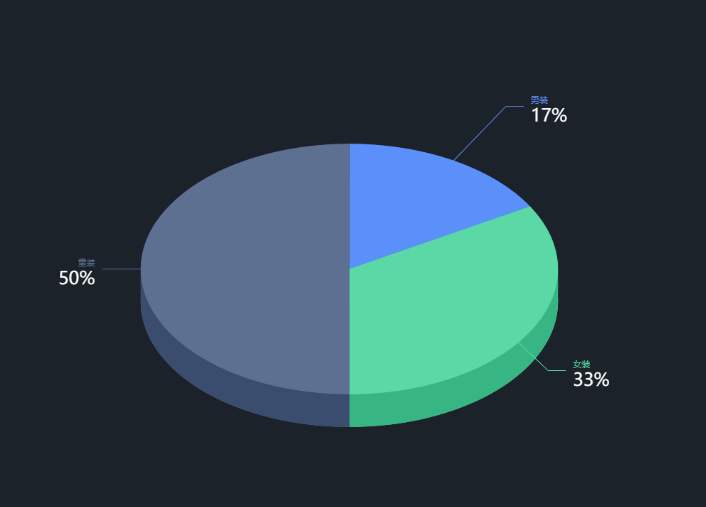

3D 饼状图 图形文本显示为百分比格式,如下图所示:

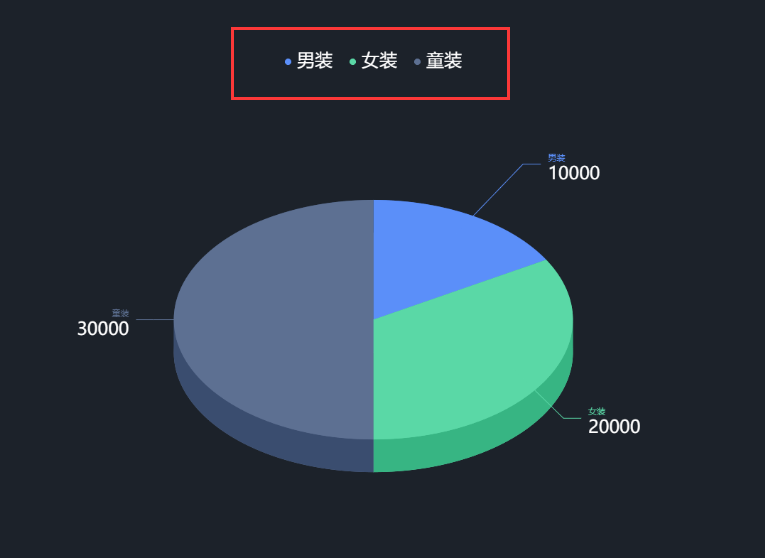

3.6 图例

鼠标移动到图表中会出现每条数据的具体内容,可以了解每项代表的意思。图例设置包括图例位置、颜色、大小偏移量

【温馨提示】图例不会随着组件大小变化而变化,但会遮住组件具体内容,此时需要调整组件的内边距以达到内容的完整展现。

3.7 内边距

内边距可以设置组件中心距离上下左右边框各自的位置,单位为px

3.8 提示信息

提示信息指的是鼠标移动到组件上时显示的信息,提示信息样式包括:提示框样式文字样式数据格式的设置。

3.9 展示设置

可以设置组件中数据的展示形式,可在此处设置展示的延迟时间、单条滚动持续时间和循环播放等。

3.10 大小&位置

通常我们可以通过直接点击和拖动组件来设置大小和位置,在这里也可以通过直接输入X 坐标Y 坐标来设置。

配置项 说明
组件大小 组件的 X、Y 轴坐标,X 坐标为组件左上角距离页面左边界的像素距离,Y 坐标为组件左上角距离页面上边界的像素距离。
组件位置 即组件的宽度高度,单位为px。
组件旋转 三维空间旋转可以输入任意数值,数值对应角度向 X 轴/Y 轴旋转。


3.11 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。

3.12 背景设置

组件默认没有背景颜色,如果需要设置背景颜色,可以在此处进行设置,也可以将背景设置为一张图片或视频,可以选择填充方式模糊程度

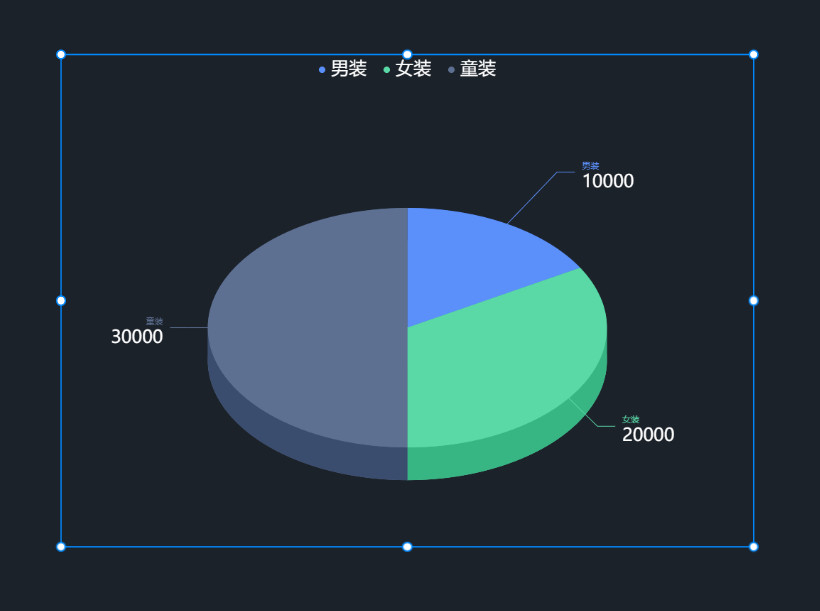

3D 饼状图 无背景色样式,如下图所示:

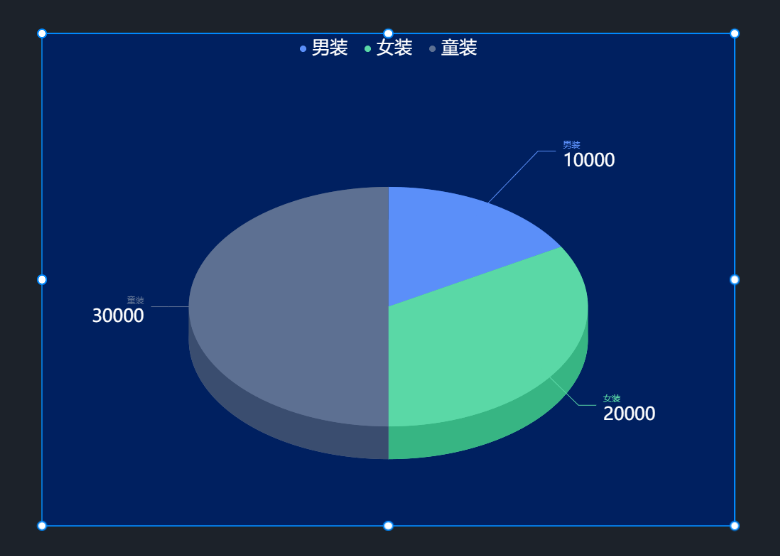

3D 饼状图 有背景色样式,如下图所示:

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形,目前,山海鲸可视化软件支持导入文件数据连接数据库连接 API连接山海鲸数据管家等多种数据连接方式。

5.1 字段设置

分类字段对应 3D 饼状图上的每一个子区域,值字段对应每一个区域的数值。可将数据拖拽放入对应轴字段展示数据,也可单击后一一勾选。

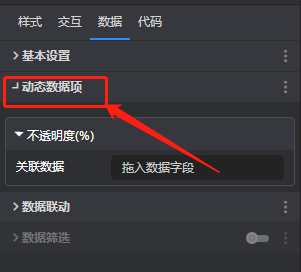

5.2 动态数据项

使用动态数据,可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程

5.3 数据联动

假设有 2 个表单分别为表单 A、表单 B,将 A 表单里某个字段的值作为查询条件,关联引用出 B 表单的数据,并填写到指定的字段中,就是数据联动。

联动项 说明
联动其他组件 开启数据联动后,单击一个图表中的任一数据点,其他使用相同数据集的图表也会随其联动变化。
受其他组件联动 开启数据联动后,图表中的数据会随发起联动的组件的变化而变化。

【温馨提示】详细的数据联动设置请参考设置数据联动教程

5.4 数据筛选

将满足条件的数据通过筛选过滤出来。

筛选条件 说明
不筛选 不进行数据筛选。
筛选数据源指定行 可选择筛选数据源某一行数据。
选择数据条件 可自行选择数据筛选的条件。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程

6. 代码

通过添加JavaScript 文件,可以满足对组件进行二次开发的需求。

例如,我们希望组件能够自动在大屏上向右移动,只需添加相应的JavaScript 文件即可实现,以下为本教程使用的示例代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/**
* Extension.prototype.element;
* Extension.prototype.enabled;
* Extension.findExtensionsOfClass(className)
* Element.prototype.setOption()
* Element.prototype.getOption()
* Element.prototype.getFullData()
* Element.prototype.name
*/
class Button{
update(){
const position = this.element.getOption(
["position"]
);
// 当前元素在X轴上移动一定的距离
this.element.setOption(
["position"],
[(position[0] + 1 )%100,position[1]]
);
}
}
export default Button;

添加完成后会代码会自动执行,此时组件已经能够自动在大屏上向右移动了。
【温馨提示】详细的代码设置请参考二次开发教程

7. 扩展设置

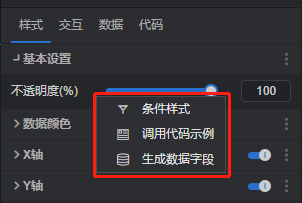

组件的每个样式属性都可以打开一个“扩展设置”菜单,将鼠标移至属性名称的右侧点击后即可看到,菜单共包含三个选项:“条件样式”“调用代码示例”“生成数据字段”

7.1 条件样式

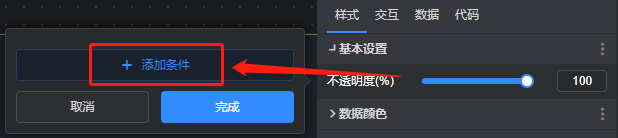

此功能可以将已经设置好的数据条件应用于组件的样式属性中,便于实现组件在不同条件下的状态。

【温馨提示】详细的条件样式设置请参考数据条件教程

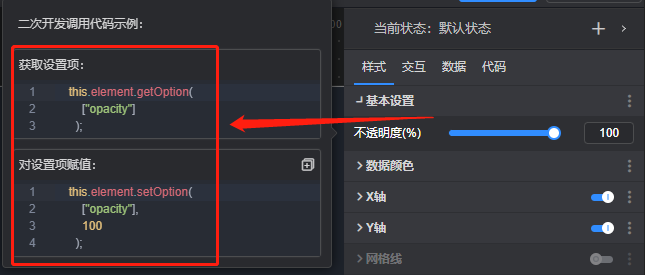

7.2 调用代码示例

此功能用于组件的二次开发,便于编写二次开发相关的JavaScript 代码

【温馨提示】详细的调用代码示例设置请参考二次开发教程

7.3 生成数据字段

此功能可以给组件的样式属性生成一个“动态数据项”,便于精准控制样式的属性值。

【温馨提示】详细的生成数据字段设置请参考设置动态数据项教程

8. 组件状态

组件可以设置多个状态,状态之间可以通过设置状态触发条件来进行切换。

【温馨提示】详细的组件状态设置请参考设置组件的多状态教程

9. 数字孪生大屏应用案例

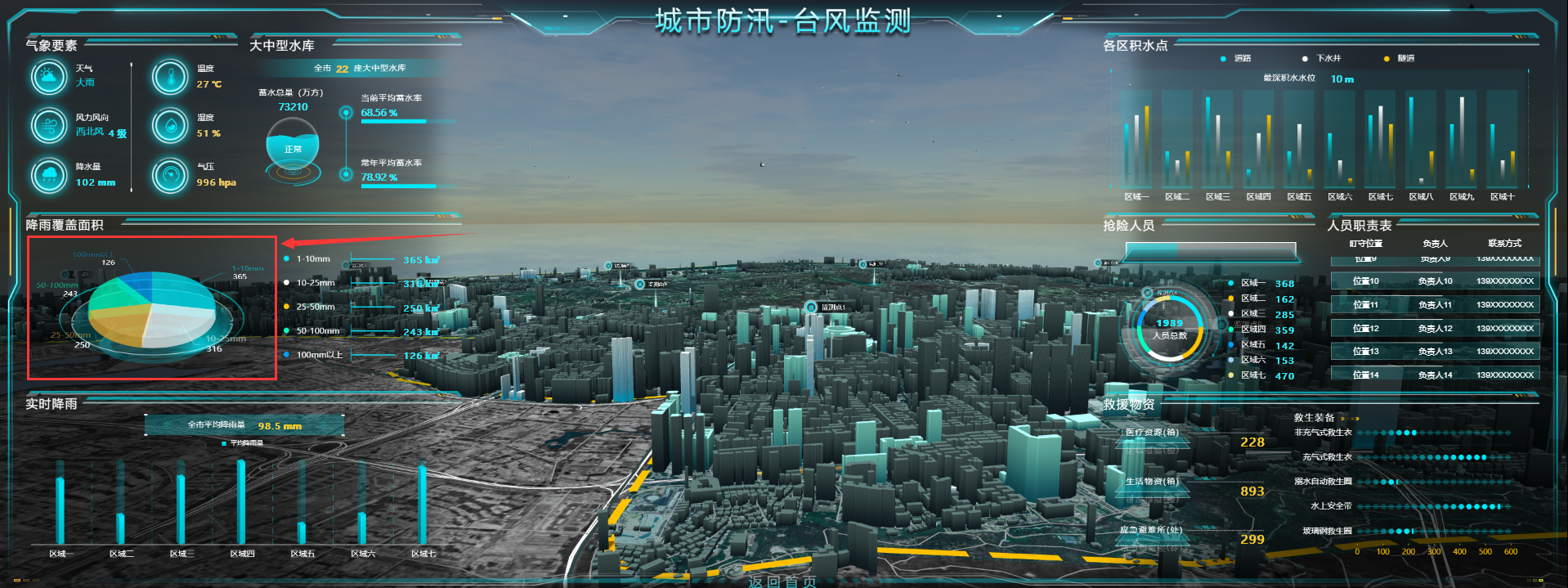

9.1 沿海城市防汛可视化数字孪生大屏
