3D模型

3D 模型组件在软件中导入支持 GLB、GLTF、OBJ3 以及 BABYLON 等格式。
​

该组件在软件中的位置如下图所示：

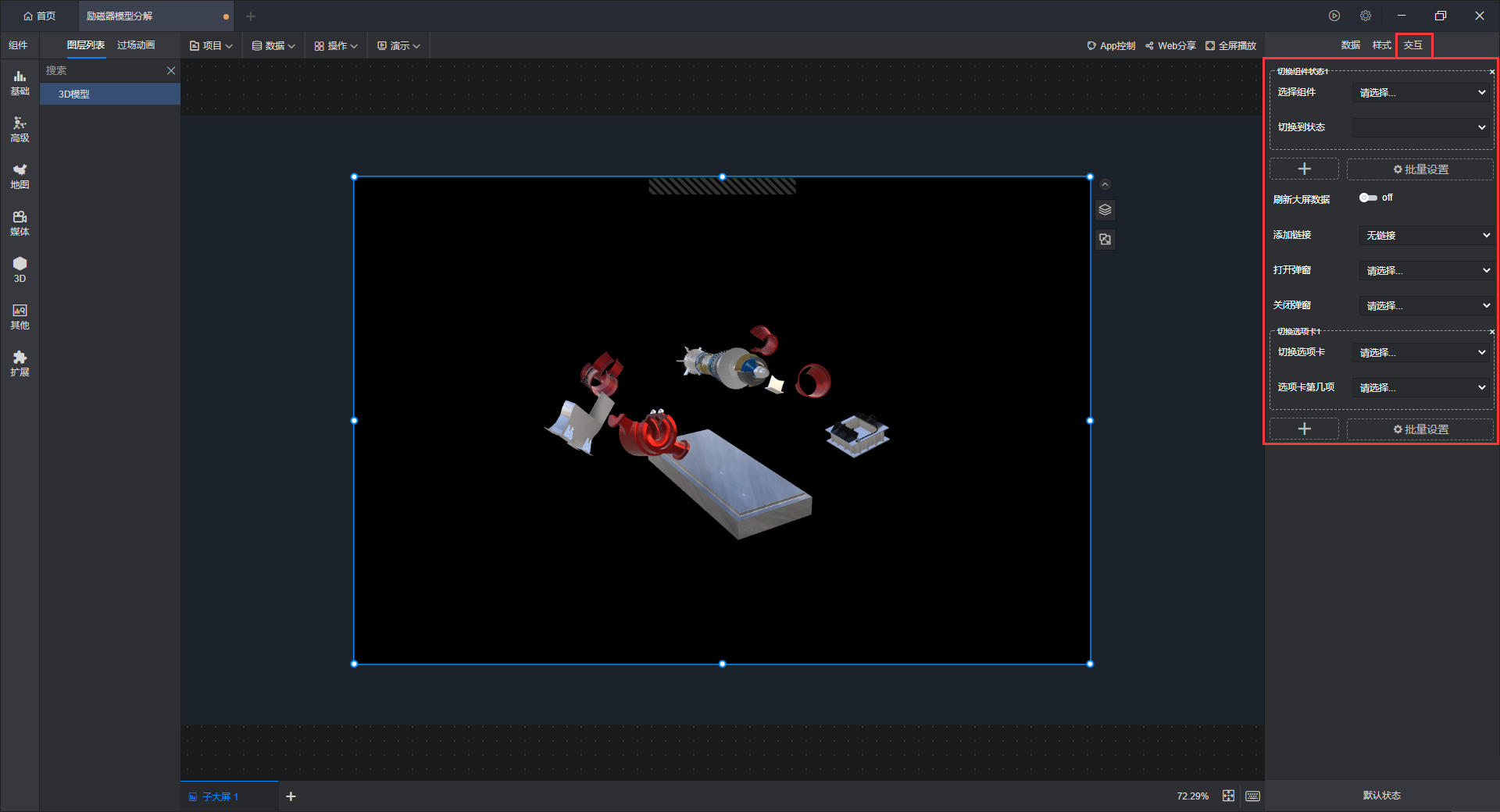

选中组件时可以对组件进行设置，交互的设置如下图所示：

（1）切换组件状态
​

可选择组件绑定状态
点击加号进行增加和批量设置
​

（2）刷新大屏数据
​

可开启后刷新大屏数据
​

（3）添加链接
​

可链接到 URL 或子大屏
​

（4）打开弹窗
​

绑定到弹窗分组
​

（5）关闭弹窗
​

绑定到弹窗分组
​

（6）切换到选项卡
​

可选择切换到选项卡组以及其中的第几项
点击加号增加和批量设置
​

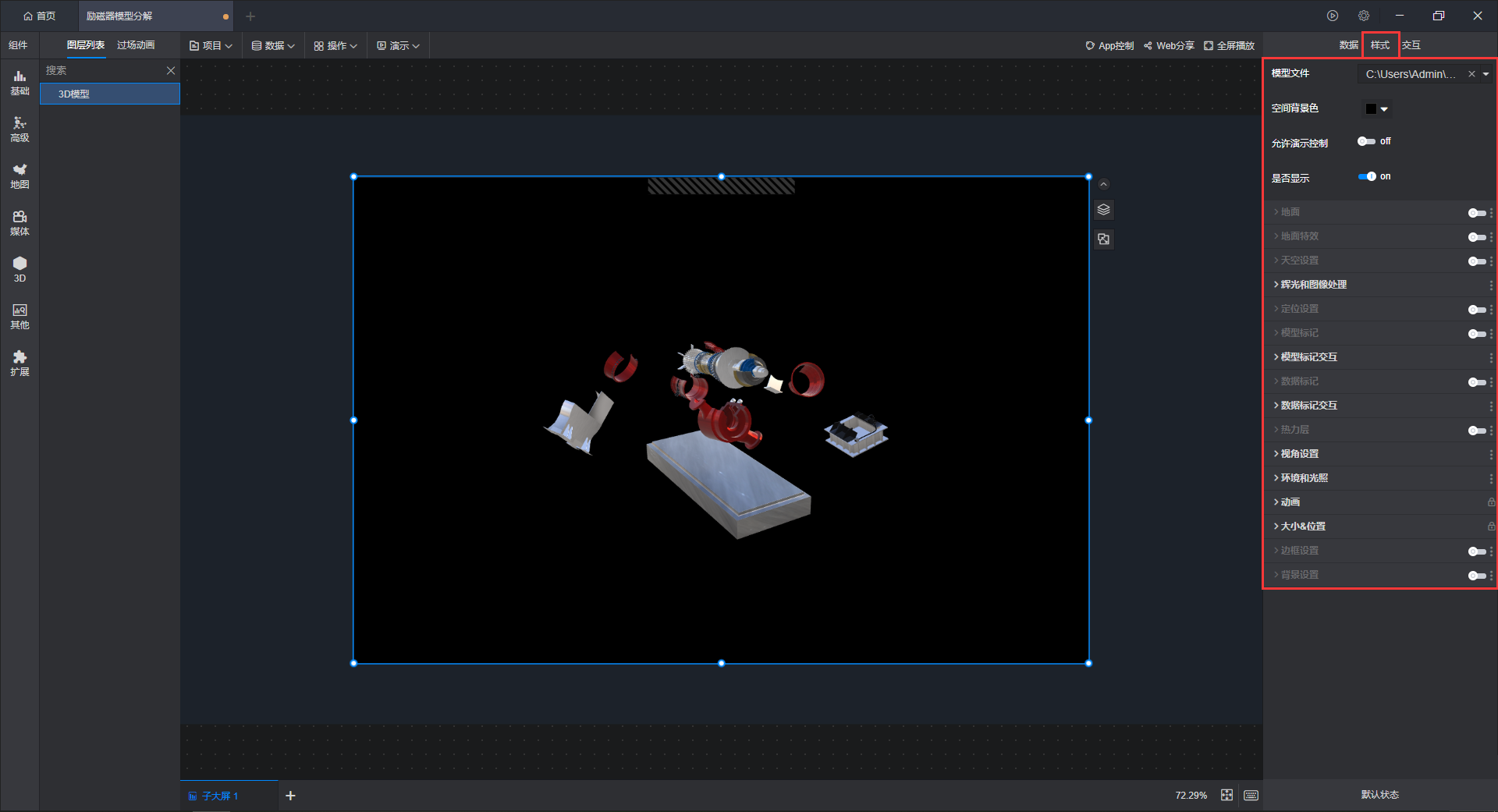

样式的设置如下图所示：

（1）基本设置
​

导入需要的模型文件格式为 GLB、GLTF、OBJ3 以及 BABYLON 等格式。
​

包括空间背景色、允许演示控制和是否显示
​

（2）地面
​

包括：地面宽度、地面长度、地面颜色、地面材质、材质横轴重复、材质纵轴重复、倒影强度。
​

（3）地面特效
包括：特效名称、地面特效材质、地面特效长度、地面特效宽度、地面特效 X 轴偏移、地面特效 Y 轴偏移、地面特效 Z 轴偏移和地面特效透明度，以及可增加和批量设置地面特效。
​

（4）天空设置
​

包括天空材质、天空尺寸、Y 轴偏移和不受光影响。
​

（5）辉光和图像处理
​

开启后可进行亮度、对比度、色相、饱和度以及明度的设置，可增加和批量设置
​

（6）定位设置
​

包括：投影函数、定位点经纬度的设置
​

（7）模型标记
​

包括：标记的设置，可增加和批量设置
​

（8）模型标记交互
​

包括：模型标记的交互设置，可增加和批量设置
​

（9）数据标记
​

包括：数据标记的设置，可增加和批量设置
​

（10）数据标记交互
​

包括：数据标记的交互设置，可增加和批量设置
​

（11）热力层
​

包括：热力圈颜色、透明度、热力圈大小、热力圈模糊程度、最大高度、细分程度、显示框线和 Y 轴的设置。
​

（12）视角设置
​

包括：视角、锁定视角、缩放限制、垂直旋转角度限制、相机视角裁剪起止点和自动选择。
​

（13）环境和光照
​

可添加环境贴图预计环境贴图的强度设置。
​

（14）动画
​

动画效果可以对入场动画、展示动画和离场动画进行设置。
​

需要注意的是，未开启循环播放时，动画只在启动全屏时播放一次，开启循环播放之后才会按照间隔时间循环播放动画。
​

（15）大小和位置
​

通常我们可以通过直接点击和拖动组件来设置大小和位置，在这里也可以通过直接输入 X 坐标、Y 坐标、宽和高来设置。
​

三维空间旋转还可以输入任意数值，数值对应角度向 X 轴/y 轴旋转。
​

（16）边框设置
​

边框的设置包括：边框颜色、边框宽度和边框样式。
​

（17）背景设置
​

组件默认没有背景颜色，如果需要设置背景颜色，可以在这里进行设置，也可以将背景设置为一张图片、视频。
