子弹图

1. 简介

子弹图主要用于各个分类间各自的数值所处状态与测量标记的对比，突出的是每个分类自身的情况，没有分类间的比较，用于展示各个分类的子弹图单元相对独立。

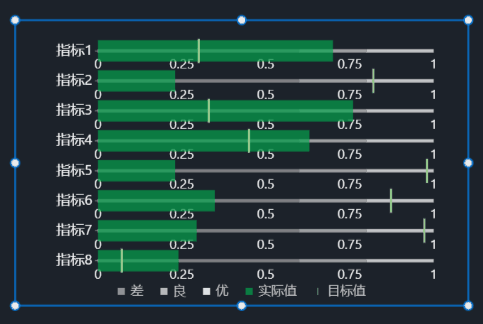

2. 效果展示


3. 样式

在样式中可以设置子弹图组件的位置、颜色、坐标轴、提示信息和动画等。

接下来，会用以下示例数据对组件样式进行说明：

标题	目标	实际	范围
指标 1	0.3	0.7	0.6,0.8,1
指标 2	0.82	0.23	0.6,0.8,1
指标 3	0.33	0.76	0.6,0.8,1
指标 4	0.45	0.63	0.6,0.8,1
指标 5	0.98	0.23	0.6,0.8,1
指标 6	0.873	0.348	0.6,0.8,1
指标 7	0.972	0.294	0.6,0.8,1
指标 8	0.071	0.24	0.6,0.8,1

3.1 基本设置

配置项	说明
不透明度	1）根据个人喜好或整体和谐度合理地使用透明度，会让大屏布局更美观；	2）这个设置项的一个常见用法是结合条件样式/交互/多状态来实现组件的显示和隐藏。
抽样率	1）对数据进行抽样展示。如有 100 条数据，抽样率为 100%，此时会显示 100 条数据，如抽样率为 50％，则只显示 50 条数据；	2）这个设置项主要是在数据量过多、组件显示效果不佳时，可以借助这个选项来减少数据量，但是与此同时部分数据也会不显示，所以要谨慎使用。


3.2 刻度量表

刻度量表用于精确标示条柱所对应的数值，通常刻度量表的最低值为 0，有时候针对不同的数据也会从非 0 刻度开始，目的是为了突出条柱端点处的精确数值。
在此处可设置子弹图刻度量表的范围标识、刻度颜色、量表间距和最大单位数值，还可以单独设置组件主体数据条柱、刻度数值、主要标记标识的样式。

子弹图 刻度量表默认样式，如下图所示：

子弹图 设置刻度量表示例，如下图所示：

3.3 标题文字

可设置组件标题文字字体大小和字体颜色。

子弹图 设置标题文字样式示例，如下图所示：

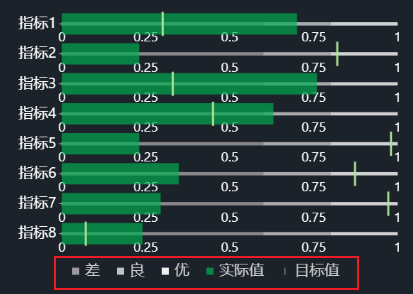

3.4 图例

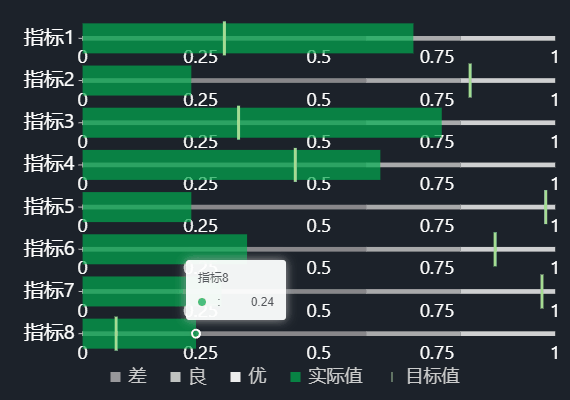

鼠标移动到图表中会出现每条数据的具体内容，可以了解每项代表的意思。图例设置包括文字颜色、大小及偏移量，子弹图图例默认展示在图形下方，不支持设置图例位置。

【温馨提示】图例不会随着组件大小变化而变化，但会遮住组件具体内容，此时需要调整组件的内边距以达到内容的完整展现。

3.5 内边距

内边距可以设置组件中心距离上下左右边框各自的位置，单位为px。

3.6 大小＆位置

通常我们可以通过直接点击和拖动组件来设置大小和位置，在这里也可以通过直接输入X 坐标、Y 坐标、宽和高来设置。

配置项	说明
组件大小	组件的 X、Y 轴坐标，X 坐标为组件左上角距离页面左边界的像素距离，Y 坐标为组件左上角距离页面上边界的像素距离。
组件位置	即组件的宽度和高度，单位为px。
组件旋转	三维空间旋转可以输入任意数值，数值对应角度向 X 轴/Y 轴旋转。


3.7 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。

3.8 背景设置

组件默认没有背景颜色，如果需要设置背景颜色，可以在此处进行设置，也可以将背景设置为一张图片或视频，可以选择填充方式和模糊程度。

子弹图 无背景色样式，如下图所示：

子弹图 有背景色样式，如下图所示：

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程。

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形，目前，山海鲸可视化软件支持导入文件数据、连接数据库、连接 API、连接山海鲸数据管家等多种数据连接方式。

5.1 字段设置

在子弹图组件中，字段分为标题、分组范围、实际值和目标值，在使用过程中可将数据拖拽放入对应轴字段展示数据，也可单击后一一勾选。

5.2 动态数据项

使用动态数据，可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程。

5.3 数据联动

假设有 2 个表单分别为表单 A、表单 B，将 A 表单里某个字段的值作为查询条件，关联引用出 B 表单的数据，并填写到指定的字段中，就是数据联动。

联动项	说明
联动其他组件	开启数据联动后，单击一个图表中的任一数据点，其他使用相同数据集的图表也会随其联动变化。
受其他组件联动	开启数据联动后，图表中的数据会随发起联动的组件的变化而变化。

【温馨提示】详细的数据联动设置请参考设置数据联动教程。

5.4 数据筛选

将满足条件的数据通过筛选过滤出来。

筛选条件	说明
不筛选	不进行数据筛选。
筛选数据源指定行	可选择筛选数据源某一行数据。
选择数据条件	可自行选择数据筛选的条件。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程。

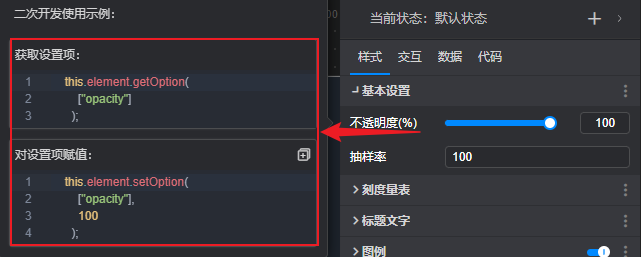

6. 代码

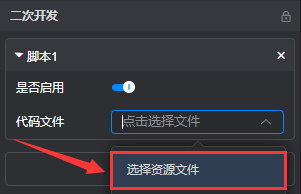

通过添加JavaScript 文件，可以满足对组件进行二次开发的需求。

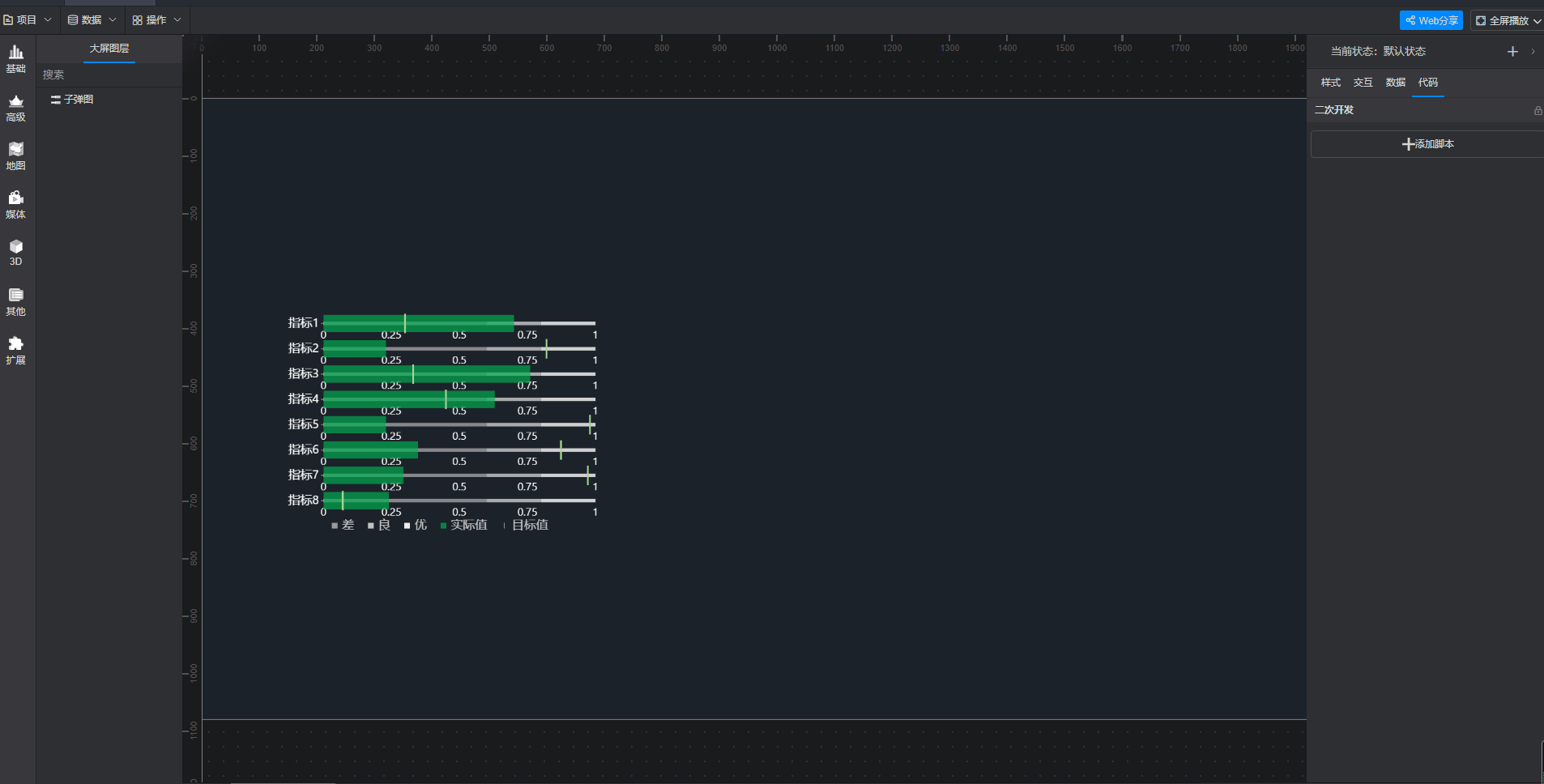

例如，我们希望组件能够自动在大屏上向右移动，只需添加相应的JavaScript 文件即可实现，以下为本教程使用的示例代码：

/**
 * Extension.prototype.element;
 * Extension.prototype.enabled;
 * Extension.findExtensionsOfClass(className)
 * Element.prototype.setOption()
 * Element.prototype.getOption()
 * Element.prototype.getFullData()
 * Element.prototype.name
 */
class Button{
  update(){
    const position = this.element.getOption(
      ["position"]
    );
    // 当前元素在X轴上移动一定的距离
    this.element.setOption(
      ["position"],
      [(position[0] + 1 )%100,position[1]]
    );
  }
}
export default Button;
