交互效应图(Interaction Plot)

山海鲸可视化,提供一站式数字孪生解决方案,致力于打造一款人人都会用的,零代码数字孪生工具。

简介

交互效应图(Interaction Plot)又称交互效应的轮廓图,可比较各个因子中效应的相对强度。当从因子的低水平到高水平的响应变化与另一个因子的相同两个水平的响应变化不同时,因子间就会出现交互效应,即一个因子的效应与另一个因子相关。

适用场景

在进行双因素方差分析中,我们在考虑两个因素之间是否存在着交互作用时,我们还可以借助交互效应图来直观的进行判断。
优点:可以很直观的观察到两个离散变量间的交互状况。
缺点:不能说明该交互效应是否有统计学意义。绘制交互效应图,必须能获得所有水平组合的资料。

图例

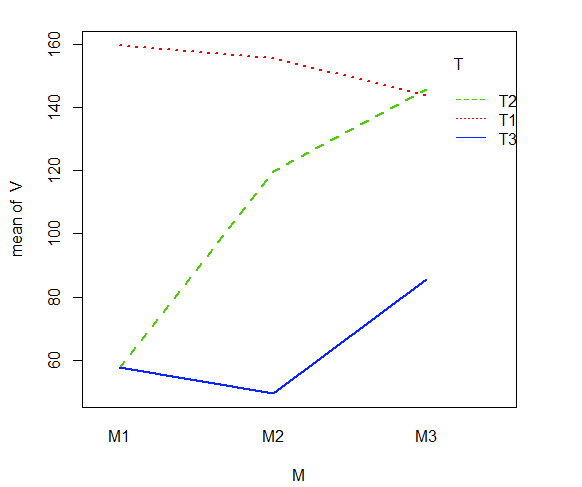

  1. 用交互效应图可以用来表示温度和材料对输出电压有交互影响。


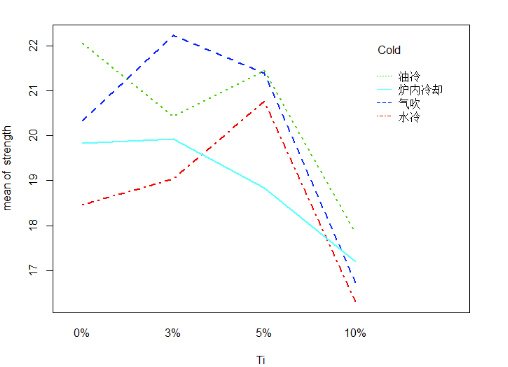

  1. 用波士顿矩阵分析图可以用来表示锑添加量及冷却方式对焊接抗剪强度的影响。


数字孪生大屏应用案例

目前,我们山海鲸可视化资源中心提供了丰富的数字孪生大屏案例,在网页上就可以快速体验大屏。

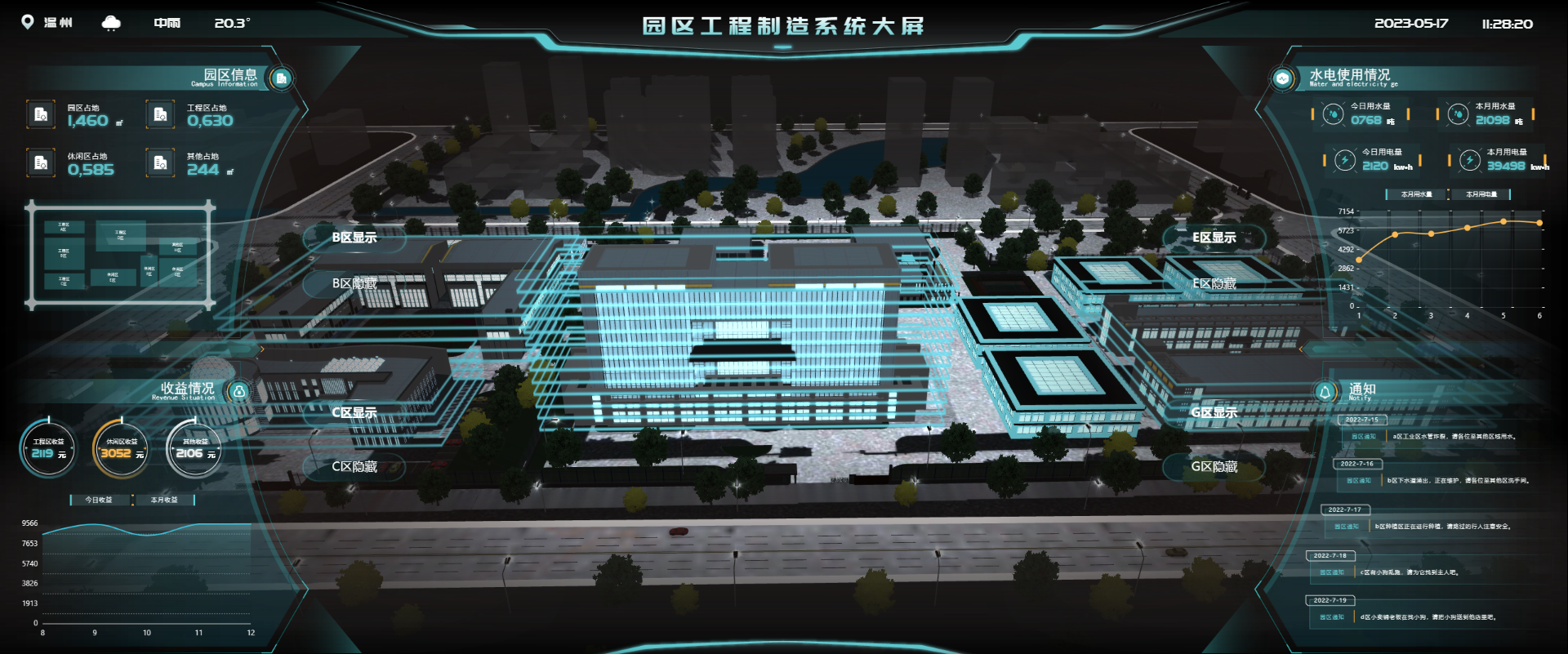

  1. 园区工程制造系统大屏

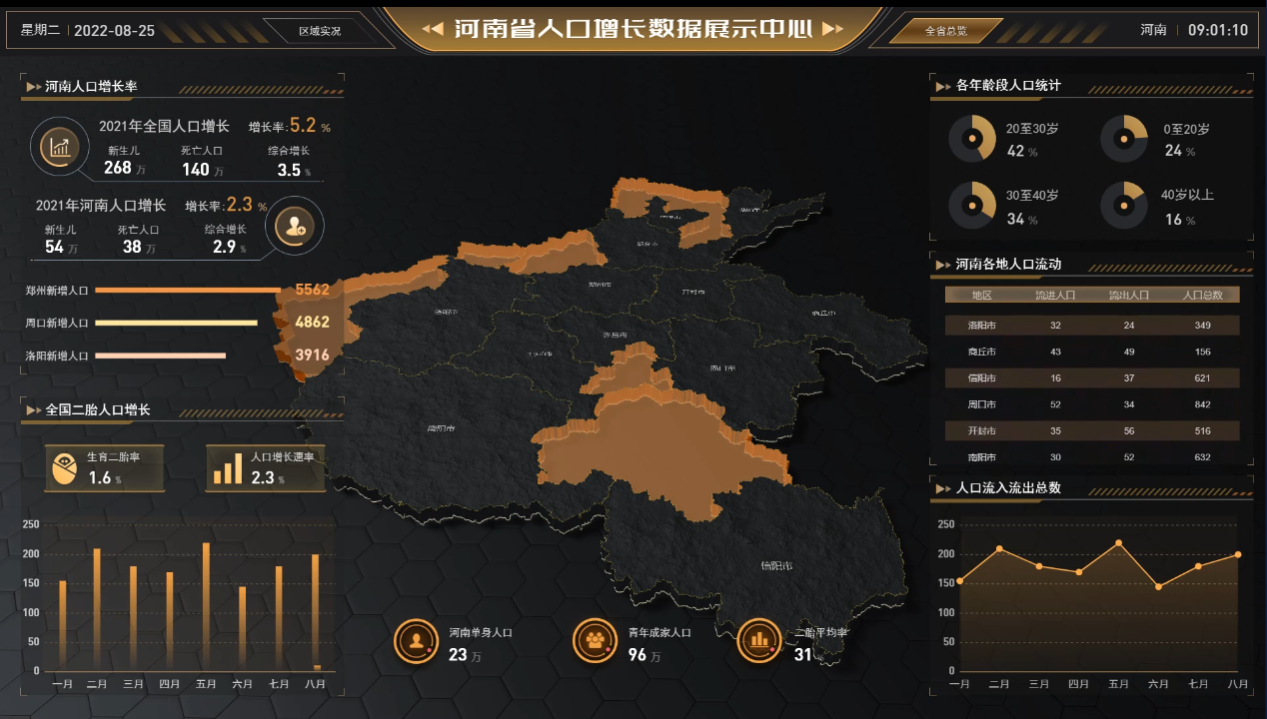

  1. 河南人口增长数据展示中心

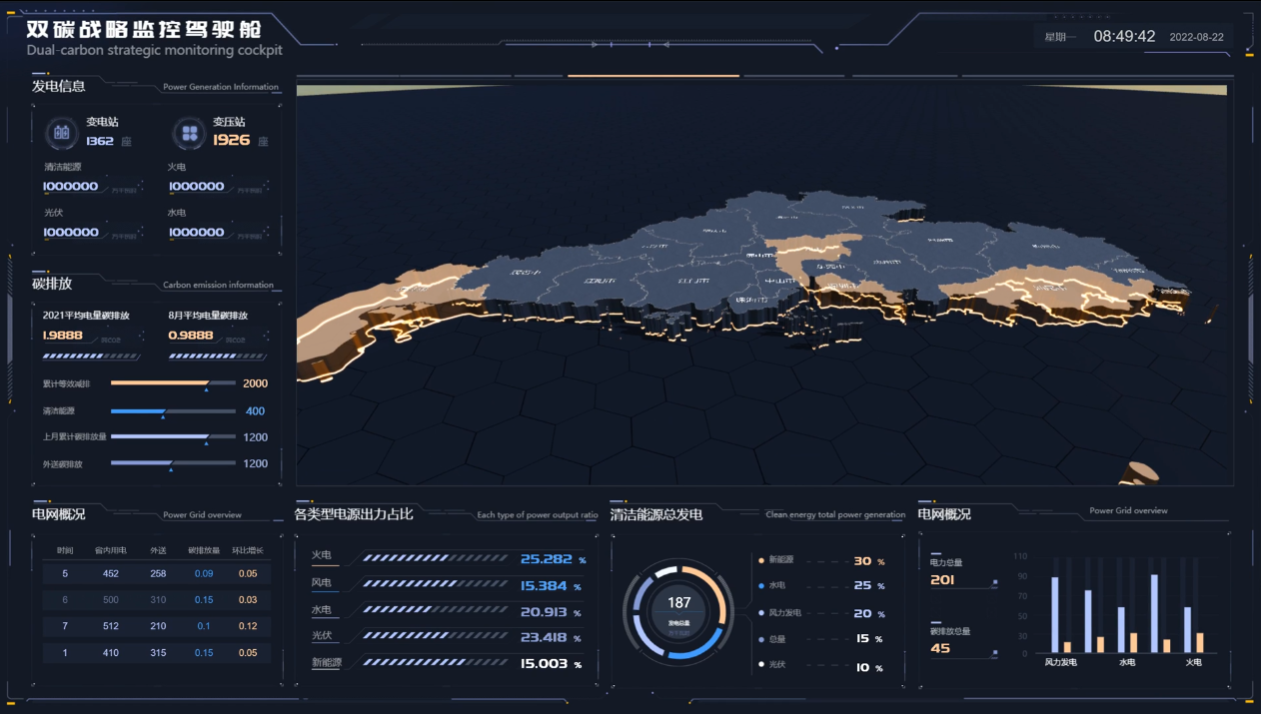

  1. 双碳战略监控驾驶舱
