蜘蛛网图(Spider Web Diagram)又叫雷达图星图网络图不规则多边形极坐标图Kiviat 图,它相当于平行坐标图,轴径向排列。蜘蛛网图以从同一点开始的轴上表示的三个或更多个定量变量的二维图表的形式显示多变量数据的图形方法。它可以将多维数据进行展示,但是点的相对位置和坐标轴之间的夹角是没有任何信息量的。在坐标轴设置恰当的情况下雷达图所围面积能表现出一些信息量。利用蜘蛛网图,可以直观地展现多维数据集,查看哪些变量具有相似的值、变量之间是否有异常值。蜘蛛网图也可用于查看哪些变量在数据集内得分较高或较低,因此非常适合显示性能。

适用场景

蜘蛛网图可以直观地展现多维数据集,查看哪些变量具有相似的值、变量之间是否有异常值,适合用于查看哪些变量在数据集内得分较高或较低,可以很好的展示性能和优势。
优势:特别适合展现某个数据集的多个关键特征,或者展现某个数据集的多个关键特征和标准值的比对,一般适用于比较多条数据在多个维度上的取值。
缺点:蜘蛛网图不适合种类太多的数据,会造成变形过多,使整体图形过于混乱。特别是有颜色填充的多边形的情况,上层会遮挡覆盖下层多边形,同时如果变量过多也会造成可读性下降。

图例

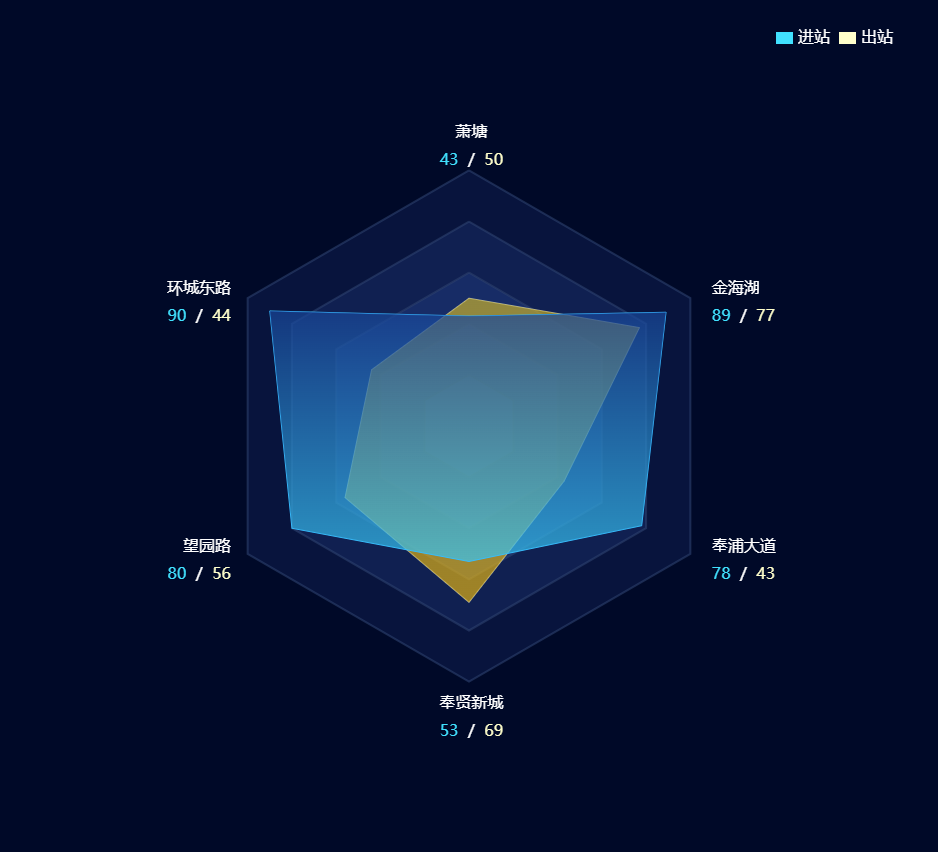

  1. 地铁线路各站进站出站人数也可以用蜘蛛网图展示。

下载 (22).png

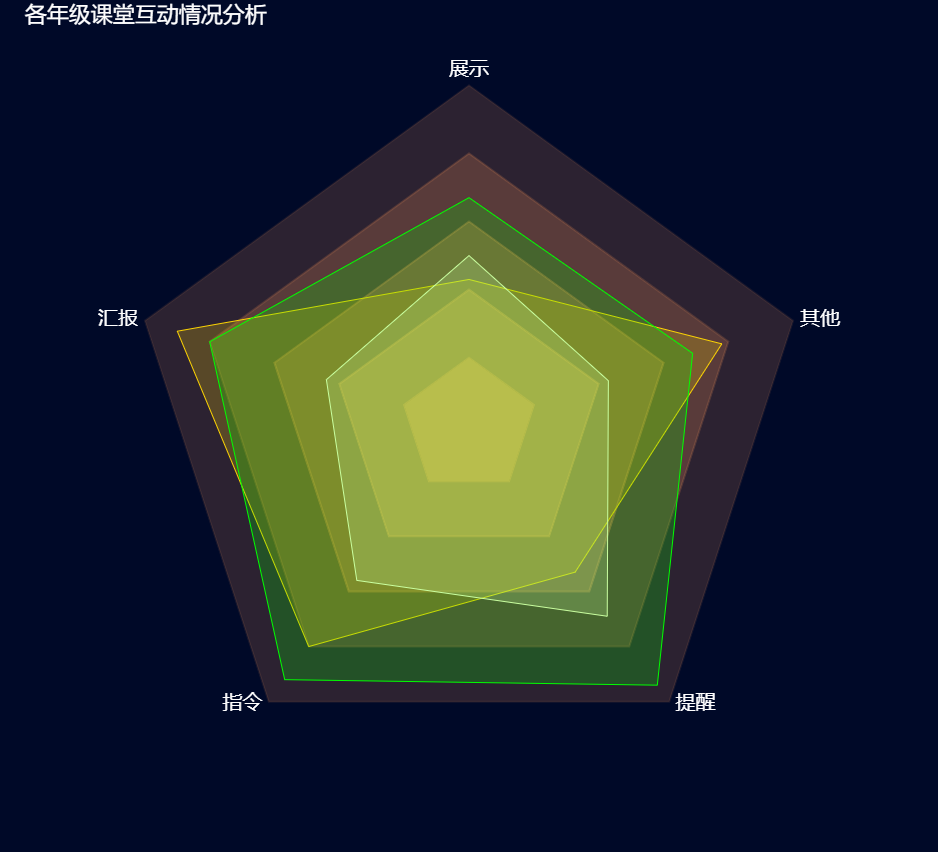

  1. 用蜘蛛网图展现各年级课堂互动情况数据可以帮助教师判断学生课堂活跃度,以及判断学生参与课堂情况。

下载 (23).png

数字孪生大屏应用案例

目前,我们山海鲸可视化资源中心已有许多数字孪生大屏案例都使用了蜘蛛网图组件,此外,如果你打算自行创建大屏项目,在山海鲸可视化软件中就可以快速使用蜘蛛网图组件了,详情请参考山海鲸可视化蜘蛛网图组件教程

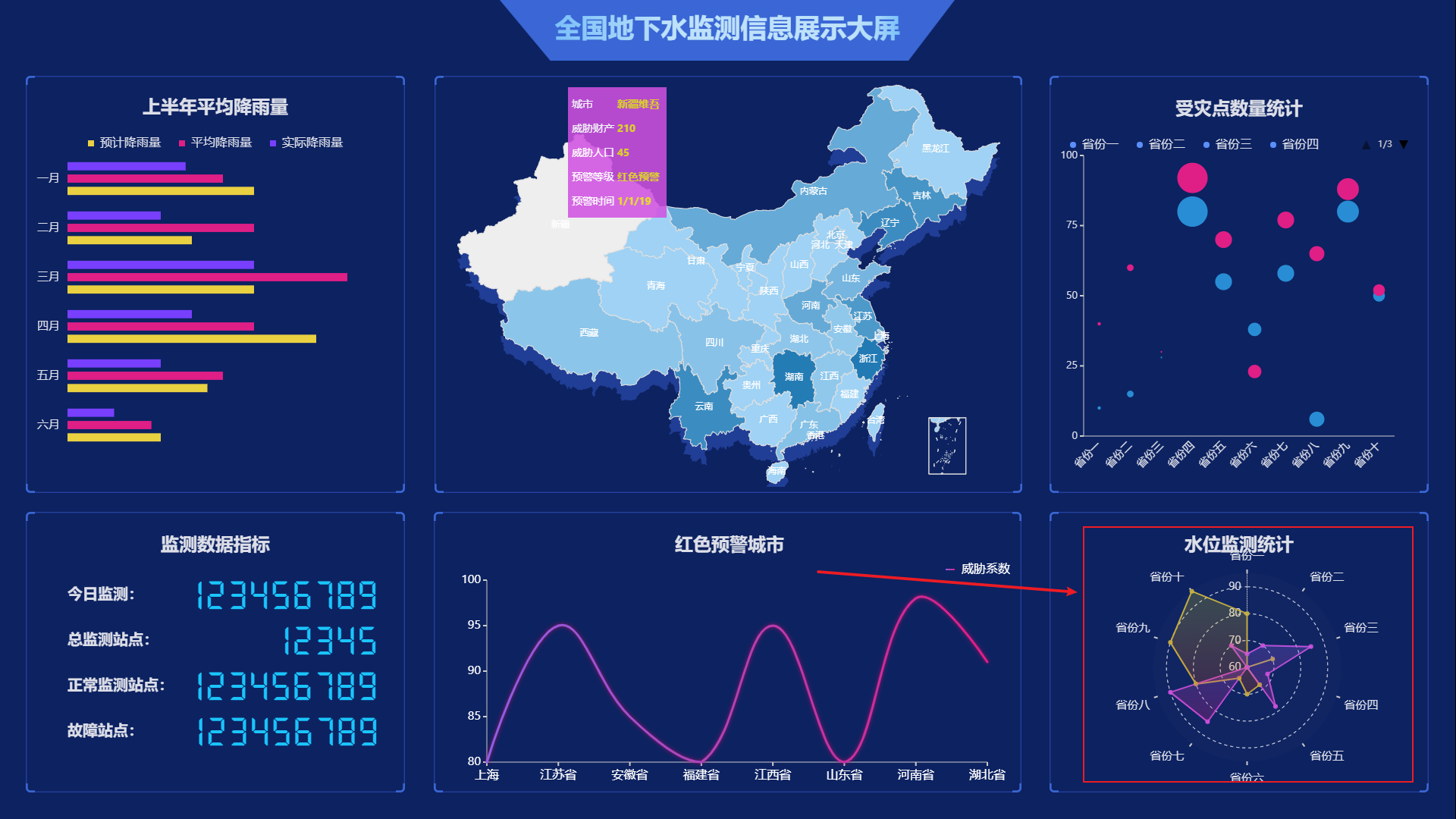

  1. 全国地下水监测信息展示数字孪生大屏


  1. 监狱综合管理数字孪生大屏

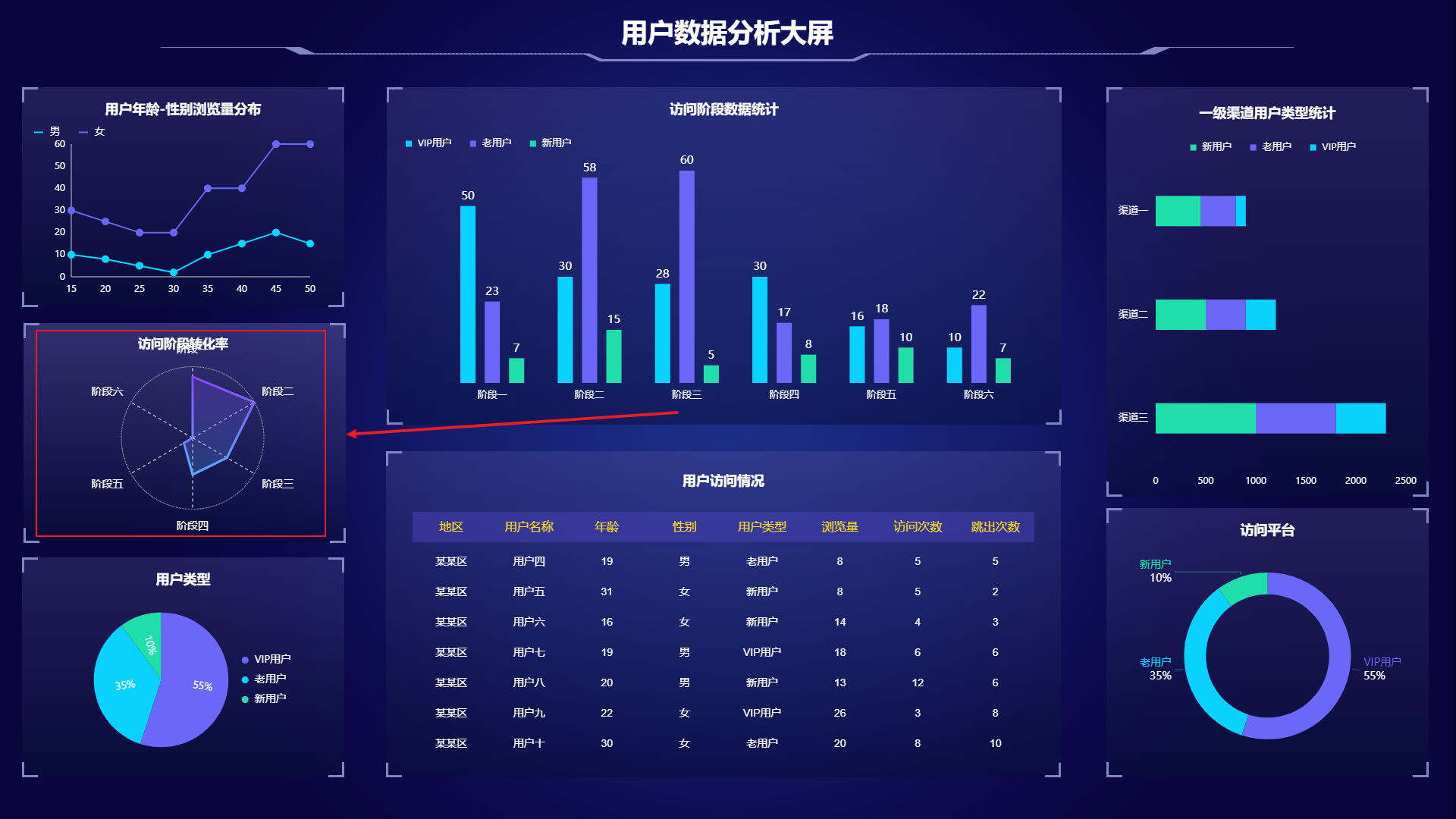

  1. 用户数据分析数字孪生大屏
