储能电站数据怎么上大屏？山海鲸可视化数据接入教程

2026年10月22日 21:38

2026年10月21日，中国企业家杂志报道，截至2025年底全国新型储能装机达1.36亿千瓦，独立储能占比51.2%。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。储能电站数据上大屏，读者通常关心三件事：电芯、PCS、EMS这些数据从哪来，一张图怎么分层组织才不混乱，上线前要准备哪些资料、由谁确认口径。本文按接入、组织、核对、发布的顺序给出可执行的步骤与边界。

1 储能电站数据看板要先盯住哪些指标

储能电站看板先盯安全、可用容量与调度执行三类指标，再谈展示形式。

指标选择取决于电站角色：独立储能看充放与结算，新能源配储看消纳与调用。指标一旦确定，就要同步确认取数位置、刷新频率与统计口径，避免同一指标在不同页面出现两个数值。看板不是指标越多越好，每个指标都要能追到来源与责任人。

• 电池舱温度与电芯电压极差
• 站内可用容量与荷电状态
• 当日充放电量与循环次数
• 调度指令执行率与偏差电量

国家能源局数据显示，截至2025年底，全国已建成投运新型储能装机规模达1.36亿千瓦/3.51亿千瓦时，同比增长84%，独立储能累计装机占比达到51.2%。海博思创在内蒙古包头运维的一座2.4吉瓦时储能电站共有454个电池舱，承担电能存储与释放任务。设备数量一多，看板就必须按层级归并，否则单舱数据会淹没运行判断。

数据来源：中国企业家杂志，《“把面粉做成面包”！词元打开储能新价值蓝海》，2026-10-21，访问日期：2026-10-22。

2 储能电站数据相关数据从哪里接入

储能电站数据接入要先定数据源清单，再逐类确认接口与口径，最后由平台统一承接。

山海鲸可视化在这件事上的做法是先梳理数据源，再在平台内建立数据连接，把文件、接口、数据库与设备数据分别接入，形成可复用的数据集，再交给图表与三维场景调用。接入前要与运维、监控、财务三方对齐字段含义，明确哪些是实时量、哪些是统计量，避免把不同口径的数值放进同一张图。

2.1 设备层数据

设备层数据常见接入方式有四类：导出文件、HTTP接口、关系型数据库、监控与物联网设备采集。山海鲸可视化支持把这些来源分别建立连接，再按电池舱、PCS等对象归并。接入前要确认三件事：数据由谁维护、字段更新频率是多少、异常值与缺失值如何标记。设备编号必须与现场台账一致，否则三维场景中的舱体与曲线会对不上。对只提供历史文件的情况，要约定文件命名与覆盖规则，防止重复导入。

产品侧可接入的数据源范围较宽，覆盖从文件到多类数据库的常见形态。官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库。实际可选范围仍要以项目所用版本与部署环境为准，接入前应逐项核对驱动与网络条件。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-22）

部署与交付方式需要按项目条件确认：是放在项目内网服务器，还是由运维统一分配资源，取决于数据敏感程度与网络分区。交付前应明确谁负责安装、谁负责账号权限、后续变更走什么流程，具体可参照项目部署流程官方说明逐项落实。

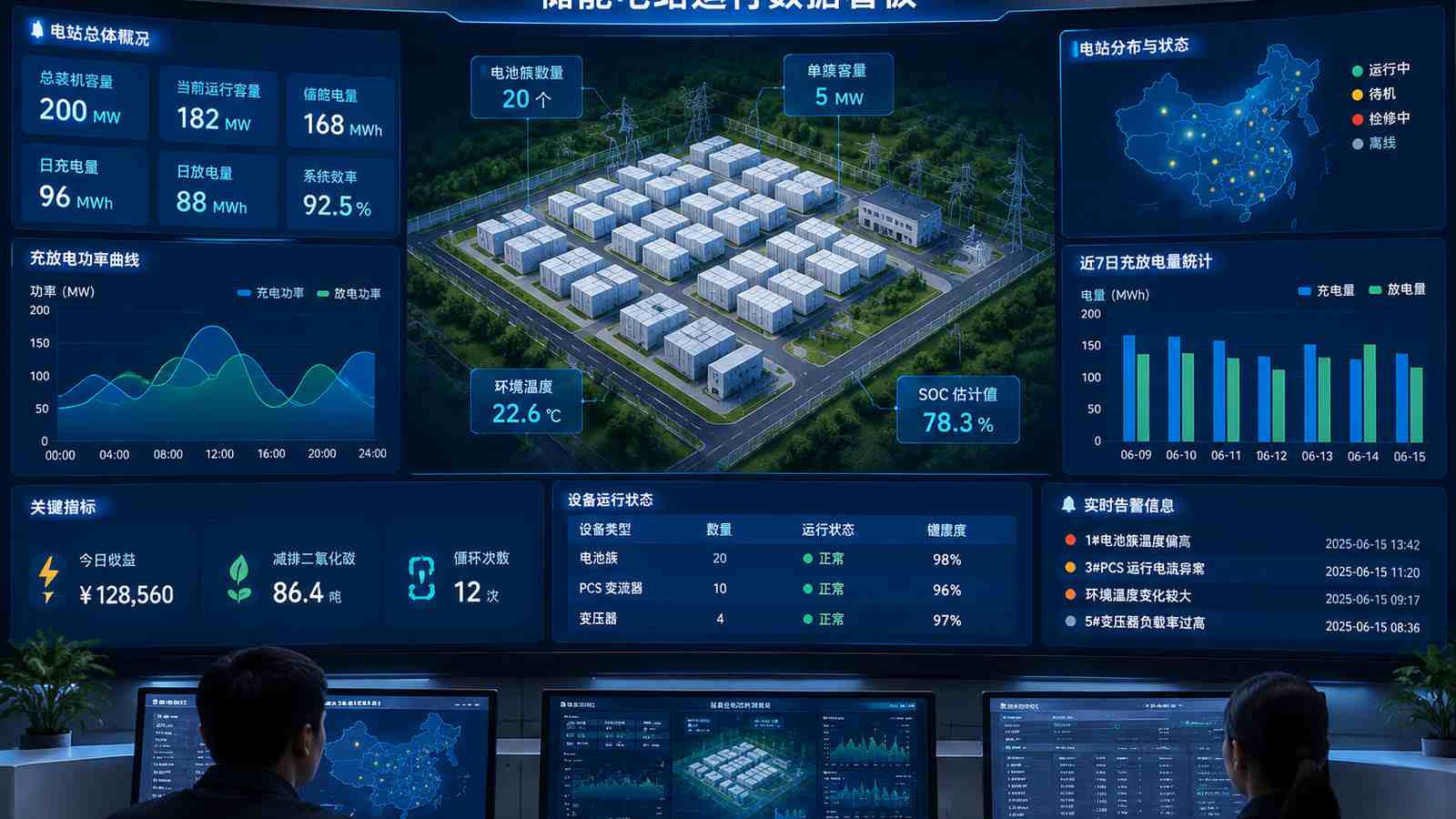

3 储能电站数据一张图按什么结构组织

储能电站一张图按设备层、站控层、调度层三层组织，各层只回答自己的问题。

分层的好处是每层都有明确的读者：设备层给运维，站控层给值班，调度层给管理与结算。三层共用一套对象编码，点击任一舱体可以下钻到电芯曲线，回到上层又能看到站级汇总。结构定好后，再决定哪些用二维图表、哪些用三维场景表达。

3.1 设备层：电芯与PCS

设备层聚焦单舱与单机。电芯看电压、温度与极差，PCS看功率、效率与告警。这一层适合用三维舱体承载位置关系，用曲线与状态色表达健康度。展示粒度要提前定：是每舱一个聚合值，还是可下钻到模组。粒度过细会让页面难以阅读，过粗又失去排查价值。

3.2 站控层：EMS与消防

站控层聚焦站级运行与安全。EMS提供充放指令、荷电状态与运行模式，消防系统提供告警与联动记录。这一层要把告警按等级与区域归并，避免逐条罗列。消防数据涉及安全责任，展示口径需与值班规程一致，告警确认状态要能追溯到人。

3.3 调度层：充放与结算

调度层聚焦与电网的交互。充放计划、实际执行、偏差电量与结算口径要放在一起看，才能判断执行质量。这一层的数值多来自统计与对账，刷新频率不必与设备层一致。展示时要标注统计周期与数据截止时间，防止把不同时段的数值直接比较。

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板。设备层的三维舱体与调度层的曲线可以放在同一套工程里维护，对象编码只需维护一份。组件与模板可以复用，但指标口径仍需逐项确认，模板只解决表达，不解决取数。具体能力与版本差异可查看山海鲸可视化产品介绍与版本价格。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-22）

同类主题的现成方案可以作为结构参考。风电与储能在设备分层、告警归并、场站总览上的组织方式相近，可以先看现成页面如何划分层级、如何安排下钻路径，再对照本站的指标清单做取舍，参考智慧风电可视化方案展示demo时重点看结构与交互，不要直接照搬指标。

4 上线前要准备哪些资料

上线前要把资料准备成三部分：对象台账、指标口径、权限与流程。

资料不齐是返工的主要来源。台账决定图上有什么对象，口径决定数值怎么算，权限与流程决定谁能看、谁能改。三部分应在开发前定稿，开发中只做补充，不做推翻。

• 设备台账：取自运维资产系统；舱体与PCS编码唯一，位置与投运日期齐全
• 指标口径：取自监控与结算系统；每个指标写明取数点、周期与计算方式
• 告警规则：取自值班规程；分级标准与确认流程要和现场一致
• 权限清单：取自项目管理制度；按角色划分可见范围与操作权限

按这三部分准备，是因为看板的可信度来自可追溯：对象能对上现场，数值能对上系统，权限能对上制度。任何一部分缺失，上线后都会被反复质疑，拖慢确认节奏。

5 从接入数据到发布使用的实施步骤

实施按七步推进：定指标、清数据、建连接、搭页面、核数值、定权限、再发布。

步骤顺序不宜颠倒。指标未定就搭页面，容易反复改版；数值未核就发布，容易失去信任。每一步都要有明确的输出物和确认人，确认通过再进入下一步。

1. 确定看板指标与分层结构
2. 整理设备台账与指标口径
3. 按数据源逐类建立连接
4. 用组件与模板搭建页面
5. 抽样核对页面数值与源系统
6. 配置角色权限与访问方式
7. 按部署说明发布并交接

上线前的核对要落到具体动作。在山海鲸可视化中，可以选取同一时段，把页面上的充放电量、荷电状态、告警条数与源系统导出值逐项比对，差异要能解释；再检查下钻路径是否指向正确舱体，筛选条件切换后数值是否随之变化。核对记录应留档，注明比对时间、样本范围与确认人。操作细节可对照山海鲸可视化官方教程目录中的连接与发布章节执行。

核对通过后进入交接。交接内容包括账号清单、数据源变更联系人、页面修改入口与问题反馈方式，避免上线后无人维护。

6 这类项目常见的限制

这类项目的限制主要来自数据口径与责任边界，不是展示技术本身。

看板能表达什么，取决于源系统记录了什么。若设备数据只到舱级、结算数据按月出账，页面就无法给出更细的实时结论。项目启动时应先确认数据可得性，再承诺展示粒度。对无法追溯的数值，宁可标注待确认，也不要用估算值填充。

6.1 数据来源与结算口径

方案不成立的条件通常有三类：源系统不开放接口且无法定期导出；同一指标在监控与结算两套系统中定义不同且无人裁定；设备编码与资产台账长期不一致。出现任一情况，先暂停页面开发，由项目负责人组织运维、监控、财务三方确认，形成书面口径后再继续。

口径偏差出现时，处理顺序是先定位差异来源，再决定改页面还是改取数。若差异来自统计周期，应在页面上标注周期；若来自计算方式，应以结算口径为准并同步修改取数逻辑。确认人应是能对结算结果负责的岗位，而不是开发人员自行判断。所有口径变更都要留版本记录，便于回溯。

7 总结

储能电站数据上大屏，关键是把指标、数据源、分层结构与确认责任对齐。

先定指标再看数据是否可得，先清台账再建连接，先分层再搭页面，先核数值再发布。每一步都有确认人和输出物，返工就会少一些。展示形式可以借鉴现成方案，但口径必须来自本站的源系统与管理制度。

平台能承接的是连接、组件、场景与发布这些环节，不能替代业务方对口径的裁定。把边界说清楚，看板才经得起值班与对账的检验。

FAQ：常见问题

FAQ-1 储能电站数据这类项目需要准备什么资料？

储能电站数据项目需要准备设备台账、指标口径、告警规则与权限清单四类资料。设备台账要保证舱体与PCS编码唯一、位置与投运日期齐全；指标口径要写明取数点、统计周期与计算方式；告警规则要与值班规程一致；权限清单要按角色划分可见范围。若源系统暂不开放接口，还需补充可定期导出的文件及其命名与覆盖规则。

FAQ-2 大概需要多久才能用起来？

储能电站数据看板的用起来时间取决于数据准备程度与确认环节，无法先给固定天数。台账齐全、口径已定、接口可用的项目推进较快；若需多方裁定指标定义或等待接口开放，时间会相应延长。建议先完成指标清单与数据源核对，再评估页面搭建与核对所需投入，由项目负责人确认各阶段时间。

FAQ-3 成本大概是多少？

储能电站数据项目的成本无法给出统一金额，需要按项目条件确认。影响成本的因素包括数据源数量与接入方式、页面与三维场景的范围、部署环境与账号规模、以及口径确认所需的人工投入。建议先明确指标清单与数据源清单，再向平台方提交需求评估，由双方按实际范围确认工作量与费用构成。

FAQ-4 数据必须放在内网吗？

储能电站数据是否放在内网，取决于项目的数据敏感程度与网络分区要求，需要按项目条件确认。若电芯、消防与结算数据不便出网，通常选择在项目内网部署，并由运维分配资源与账号；若数据可脱敏且访问范围可控，也可采用其他方式。部署方式与网络条件应在开发前与运维、安全责任人共同确认。

FAQ-5 上线后怎么验收？

储能电站数据看板验收以数值可追溯、对象可对应、权限可控制为准。可选取同一时段，把页面上的充放电量、荷电状态、告警条数与源系统导出值逐项比对，差异要能解释；再检查下钻是否指向正确舱体、筛选切换后数值是否随之变化；最后按角色账号验证可见范围。核对记录应留档并注明确认人。
