储能箱如何实现远程智能运维？数字孪生让设备状态一目了然

2026年08月31日 15:32

1. 为什么储能箱可视化不能只做三维展示？

储能项目通常同时面对运行监测、异常定位、巡检协同和管理汇报四类任务。三维场景能解决“设备在哪里”的问题，却不能单独回答“数据是否可信、风险如何分级、谁来处置、处置是否完成”。如果页面只展示模型旋转和几个动态数字，读者很难判断它是否能进入日常运维。

更稳妥的设计方法是把每一个画面都绑定到一条业务链路：先定义对象，再接入数据；先确认规则，再展示状态；发生告警后，能定位到对象、通知到角色、留下处置记录，并用验收指标验证链路是否真正可用。

1.1 适用场景与不适用条件

• 适合已有BMS、PCS、EMS或消防主机，且希望统一查看状态、告警和运维记录的电站、园区和工商业储能项目。
• 适合需要把设备台账、空间位置、历史趋势和工单记录放在同一工作台的运维团队。
• 不适合把平台当作消防控制器、BMS安全策略或未经验证的热失控预测系统；这些能力必须由相应的专业系统和责任主体确认。

2. 定义储能对象，划清系统边界

对象模型是三维场景能否长期维护的基础。因此建议大家从电站、储能舱、电池簇、模组、电芯、PCS、液冷机组、消防设备和摄像机等对象开始，给每个对象分配稳定编码，并明确它与测点、告警、工单和视频点位的关系。

2.1 系统对象层级

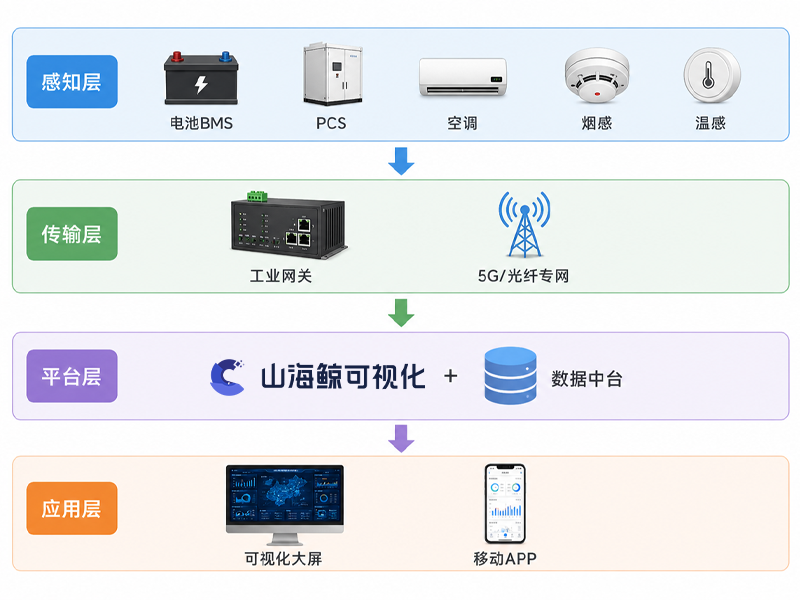

本系统采用“感知层—传输层—平台层—应用层”的整体架构设计：

1）感知层接入电池BMS、PCS、空调、烟感、温感等各类传感器与设备数据，全面采集储能箱运行状态及环境信息；

2）传输层依托工业网关以及5G/光纤专网，实现现场多源异构数据的稳定汇聚与可靠传输；

3）平台层基于山海鲸可视化平台与数据中台能力，对设备数据进行统一接入、处理、分析与三维可视化呈现；

4）应用层通过可视化大屏和移动APP等终端，为管理人员和运维人员提供远程监测、告警联动、状态分析和巡检管理等应用支撑，形成覆盖感知、传输、分析到应用的完整数字化闭环。

2.2 平台与专业系统的职责边界

系统 / 对象	主要职责	可视化平台的合理职责
BMS	采集电池状态并执行电池管理与保护策略。	接入并呈现状态、测点、告警和历史趋势；不替代保护逻辑。
PCS	执行交直流变换、功率控制和自身保护。	展示功率、运行状态、故障码和运行记录；控制权限按项目确认。
EMS	承担能量调度、策略编排和站级运行管理。	汇聚站级指标，关联调度记录和异常事件。
消防主机 / 联锁	负责消防探测、报警、联动和现场安全控制。	展示已接入的状态与事件，支持定位、记录和培训演示，不替代消防控制。
可视化平台	提供空间化展示、告警工作台、记录和协同入口。	建立对象、数据、事件、角色之间的可追溯关系。

边界声明：平台负责展示、定位、记录和协同，不替代 BMS、PCS、EMS、消防主机、现场联锁或消防设计与验收。任何控制动作都应通过经过授权的专业系统执行，并保留审计记录。

3. 从 BMS / PCS / EMS 到三维场景的数据链路

数据链路可拆分为“采集—标准化—编码映射—场景呈现—事件沉淀”五个环节。这样可以把接口问题和模型问题分开排查，也能避免把某个画面上的数字误认为平台原生计算结果。

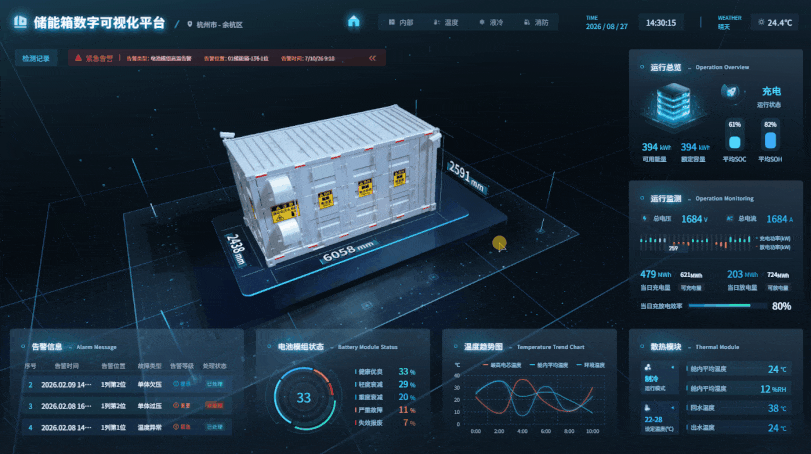

储能箱数字可视化平台聚焦储能电站运维可视化不足、设备状态定位困难、运维管理粗放及全生命周期成本偏高等问题，基于数字孪生技术构建储能电站三维可视化场景，并结合二维数据看板联动展示，实现对电池舱、PCS舱、升压变、BMS/EMS控制柜、消防设施及高低压配电设备的集中监测与一屏总览。

系统不仅通过国产自研三维渲染引擎对储能箱物理布局进行1:1还原，还支持接入物联网数据，将BMS、PCS等核心系统的实时运行数据映射到三维模型对应设备，动态呈现电压、电流、SOC、SOH、温度、功率、告警信息等关键参数。运维人员可从储能箱逐层下钻至电池簇级，快速查看对应设备的实时状态与历史趋势，及时识别异常点，提升巡检效率、故障定位能力和精细化运维水平。

3.1 数据接入与标准字段

原始数据	标准字段	关联对象	展示 / 判断用途	后续动作
BMS 电芯温度	cell_temperature	电芯 / 模组	温度分布、历史趋势、风险数据呈现	定位对象、通知值班人员、关联处理记录
BMS 告警状态	bms_alarm_code	电池簇 / BMS	告警列表、等级、时间线	确认、升级、关闭与复盘
PCS 功率与状态	pcs_power / pcs_state	PCS 舱	充放电状态、运行趋势、状态核验	关联运行记录或原系统入口
液冷供回液数据	coolant_supply / return	液冷机组 / 支路	温差、流量、支路状态	定位支路并发起巡检
视频流状态	camera_stream_status	摄像机 / 区域	三维点位与实景核查	跳转到受权限控制的视频画面

3.2 编码映射、权限与网络分区

编码映射：设备资产编码、BMS 点位编码、模型对象 ID 和工单对象 ID 应形成一张可追溯映射表。

数据质量：统一处理单位、时区、时间戳、断点续传、重复数据和异常值，并保留原始来源。

权限边界：运维、运营、管理和系统管理员看到的对象、指标与操作入口应按角色最小化配置。

OT 安全：现场控制网络与办公网络应按项目安全方案分区；可视化平台优先采用只读账号、DMZ 和审计机制。

4. 运行监测与告警定位

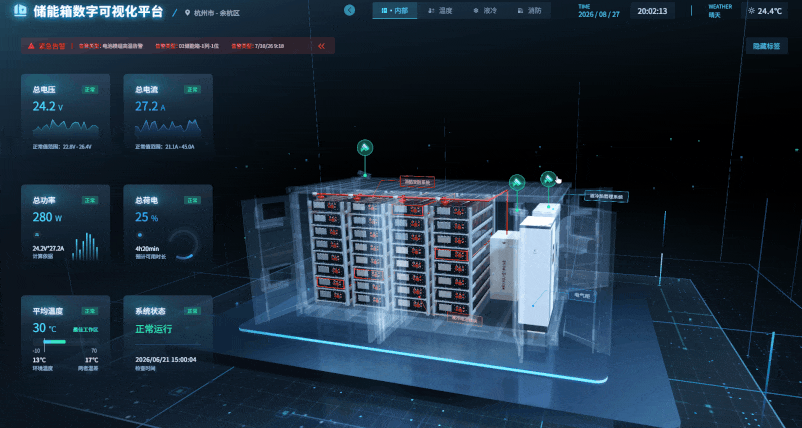

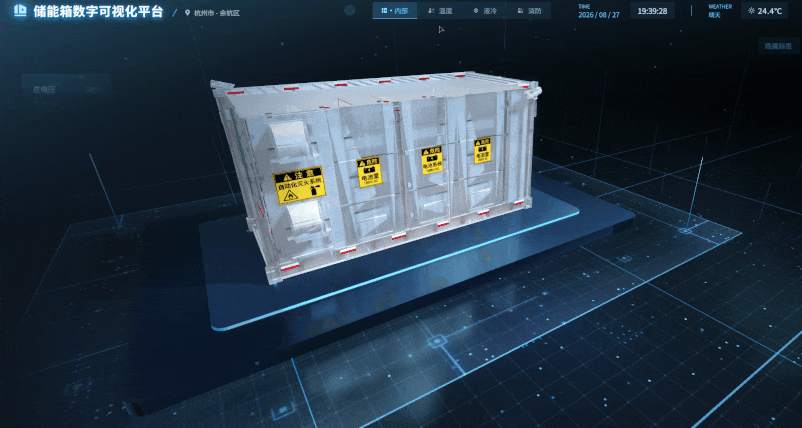

平台支持通过二维组件联动三维场景，一键开启储能箱模型透视动画，快速展开箱体内部结构，便于运维人员直观查看电池模组、汇流部件、关键电气节点及内部组件的布局关系。通过这种可视化方式，能够帮助现场人员更高效地理解设备构成，快速定位异常位置，提升对储能箱内部设备的巡检与排查效率。

4.1 监测指标的分层方式

运行层：SOC、SOH、充放电功率、电压、电流、舱内温度和液冷供回液状态。

设备层：BMS、PCS、液冷机组、消防主机和摄像机的在线状态、通信状态与故障码。

事件层：告警等级、确认人、升级时间、工单号、处理结果和复盘结论。

管理层：数据完整率、告警到达时间、定位时间、确认及关闭率、工单闭环率。

4.2 告警闭环的最小状态机

1）接收：记录来源系统、原始告警码、对象编码、时间戳和数据质量。

2）定位：在三维场景、设备树和历史趋势中确认对象与影响范围。

3）确认：由值班或运维角色确认告警，必要时升级给专业负责人。

4）处置：通过工单或巡检任务记录现场动作；平台只呈现经过授权的处置结果。

5）关闭与复盘：填写关闭原因、证据和后续措施，形成可检索的事件时间线。

4.3  设备状态监测

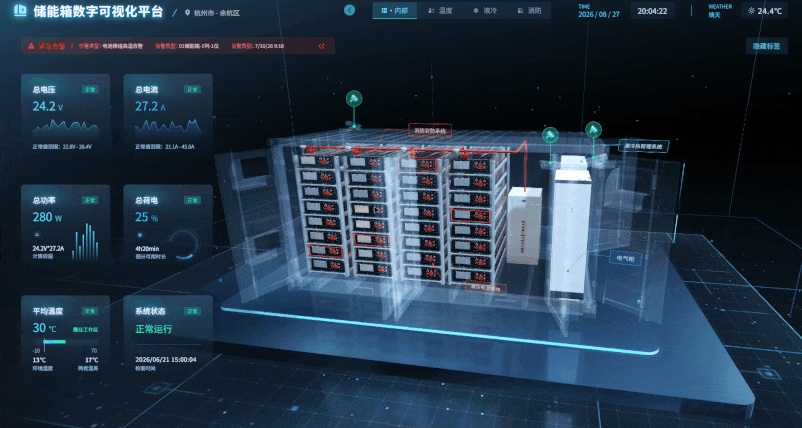

当电池单体或电池模组出现异常时，平台会通过物联网设备接收告警数据，并以红光高亮的方式在三维模型中直观标识故障位置，同时弹窗信息自动切换为对应告警内容，便于管理人员第一时间掌握异常情况。

结合实时监测数据与三维定位能力，用户不仅可以查看关键运行信息，还能迅速锁定对应设备，及时开展故障排查、运维检修和风险处置，进一步提升储能系统告警响应效率。

4.4 设备信息全面监测

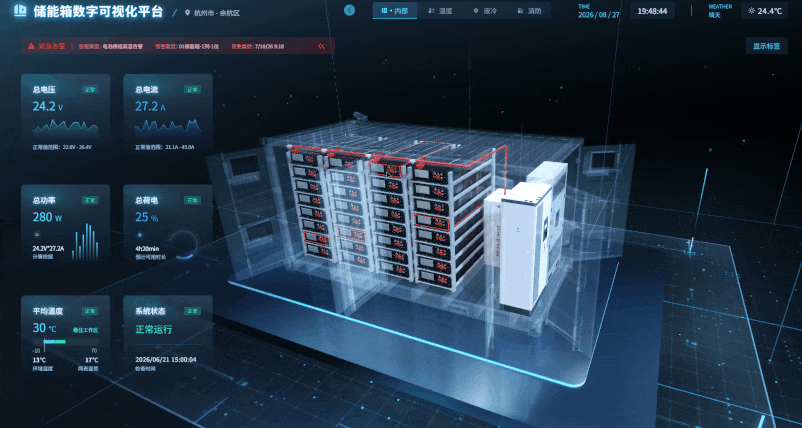

平台支持从储能箱整体视角逐步下钻至电池簇的精细化查看，依靠山海鲸可视化优秀的软件功能，交互联动无需额外编写代码，只需简单的设置即可形成多层级的可视化监测能力。

用户选中任意电池簇后，即可快速调取对应的实时运行数据及历史变化曲线，更直观地掌握设备状态。相比传统二维监控方式，这种展示形式有效打通了层级信息之间的关联，降低了设备定位和状态研判的难度。

4.5 现场实景视频监控

平台支持接入HLS、RTSP等多种协议的实时视频监控，通过在三维数字孪生场景中部署设备监控标记点，点击触发弹窗并播放现场实景监控。

运维人员可基于三维场景快速定位摄像机点位，点击即可联动查看现场实景画面，实时掌握储能箱周边环境、设备外观状态及运行情况，提升异常核查、远程巡检和故障处置效率。

5. 热失控预警与安全管理

5.1 温度数据实时监测

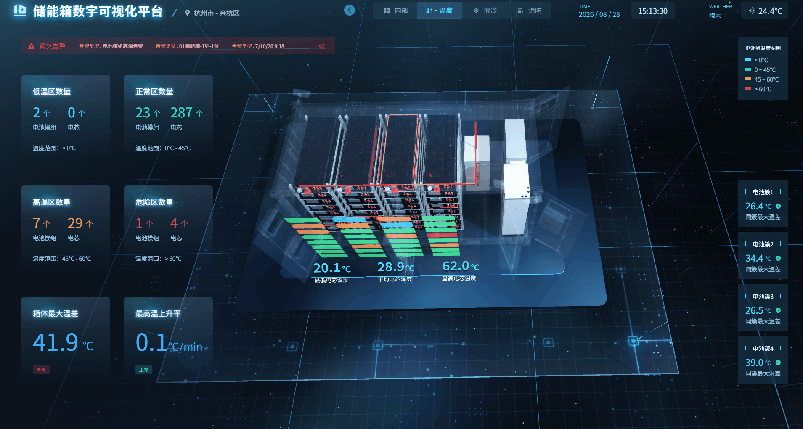

平台支持通过标准化数据源接口接入多源异构数据，能够对接并呈现BMS、安全管理系统及其他相关业务系统输出的风险数据，在左侧看板集中展示电芯、电池模组及电池簇的温度、温升速率、气体浓度、风险等级和告警状态等关键信息。通过三维场景与数据看板联动，直观反映风险位置、影响范围及相关参数变化，实现空间态势与监测数据的同步呈现。

平台可根据外部系统提供的预警等级和告警结果进行分级展示与消息推送，并通过标准化数据源接口接入多源异构数据，按照项目配置同时联动消防、通风、温控等相关系统。

5.2 电芯温度总览标绘

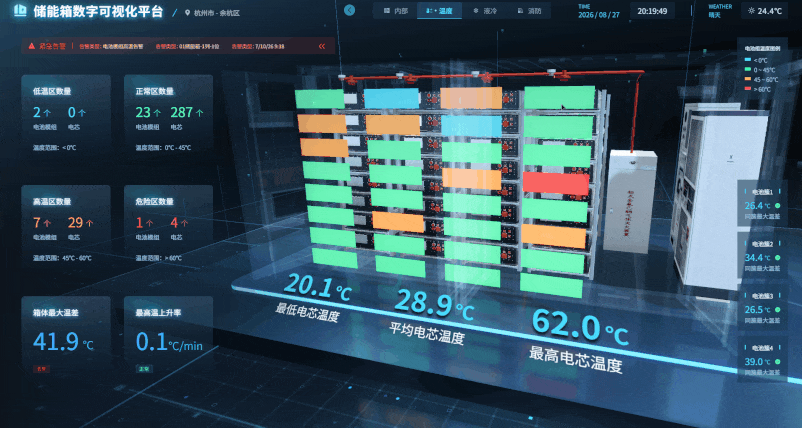

平台支持通过物联网设备接入储能箱温度数据，以标绘形式在模型底部实时展示当前最低电芯温度、平均电芯温度以及最高电芯温度，帮助运维人员直观了解电芯温度基本数据。

5.3 设备温度可视化

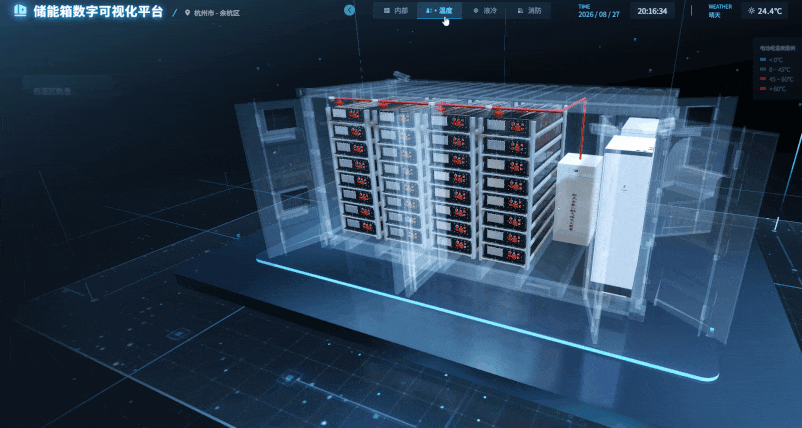

通过在三维模型上叠加温度可视化信息，平台以不同颜色直观展示各设备温度状态，并对高温区域进行重点标识，帮助运维人员快速识别风险点。点击对应设备后，还可进一步查看电芯级温度详情，全面掌握各设备的温度分布情况。

通过对整个热管理系统的智能控制，实现对电池室内部环境温度的有效控制。根据不同工况，启动不同热管理控制模式，将内部环境温度控制在≤35℃，电池模块平均温差不大于5℃。

6. 液冷循环系统监测

6.1 三维管道流光动画

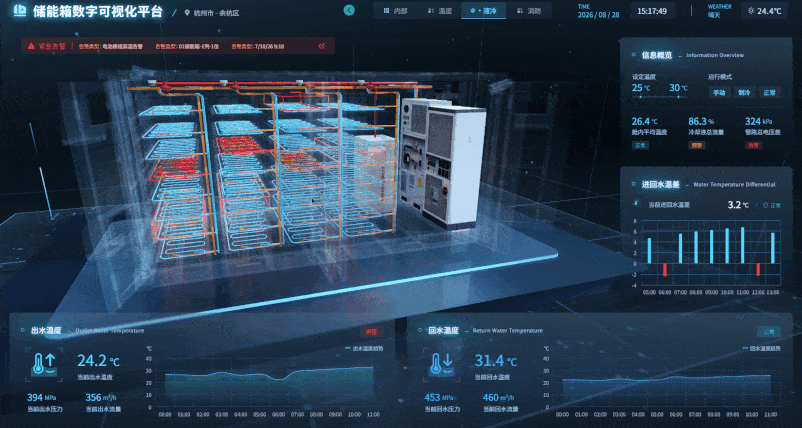

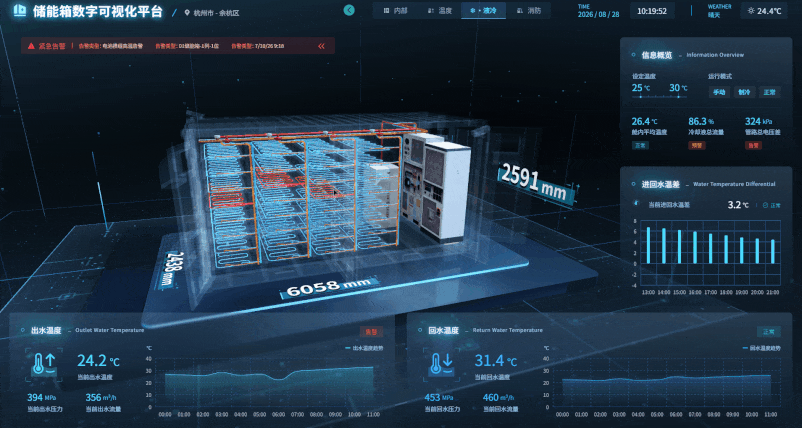

平台在储能箱三维孪生场景中还原液冷机组、主管路、分配歧管及电池簇支路的连接关系，山海鲸可视化支持零代码添加流光动画，能够展示冷却介质从液冷机组经供液管路进入各电池簇，再由回液管路返回的循环过程。结合不同颜色区分供液、回液及流量状态，使液冷回路和冷却介质流动路径更加直观。

6.2 管道状态实时监测

储能系统通常需要配置专用冷水机组，通过进行准确的理论分析计算和专业的CFD热仿真分析，保证低于5℃的系统运行均温性。平台接入物联网设备后，可根据电芯温度，通过BMS优化温控管理，远程控制冷水机组的运行时间，降低能耗。

在储能箱三维孪生场景中点击液冷管道，即可弹出运行状态窗口，查看管道编号、安装位置、所属冷却支路等基础信息，并同步展示供液温度、回液温度及当前运行状态，帮助运维人员快速掌握管道运行情况。

6.3 异常事件告警机制

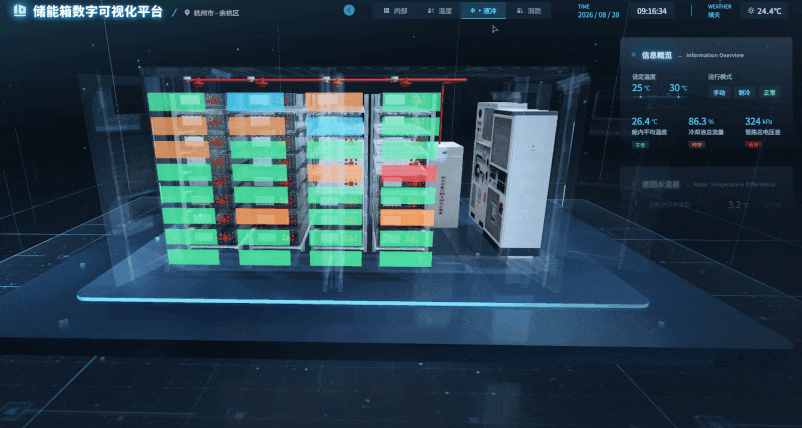

液冷系统出现温度异常、流量不足或管路运行状态异常时，系统可对相关管段进行重点标识，为液冷系统巡检、故障定位及运维决策提供依据。结合管道选中高亮与流光动画，直观呈现对应冷却介质的流动方向及回路关系。

7. 消防预演系统一体化融合

7.1 消防设备标签

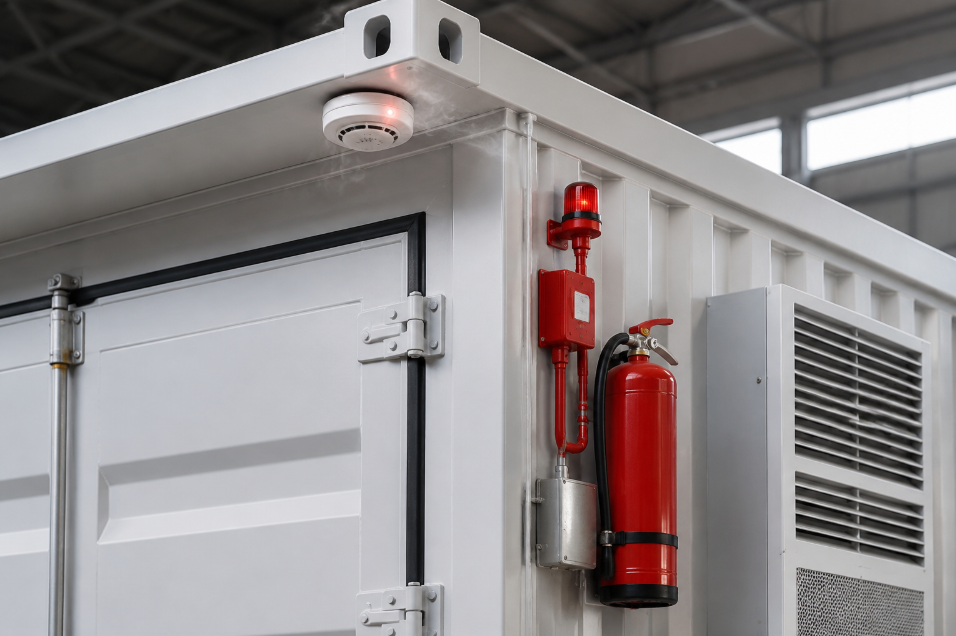

当锂离子电池内部发生内短路热失控、过充、过放、高温、受外力挤压、穿刺等都容易引起电池或电容器的热膨胀而导致爆炸和燃烧。平台支持接入物联网设备，通过复合探测器采集电池包内电池热失控释放出的VOC、CO浓度、温度、烟雾等参量变化，并通过智能控制管理系统进行极早期火情分析计算。

在火灾探测方面，采用电池包内探测器，并配置可燃气体＋感烟＋感温复合火灾探测装置，均匀布置在每个储能舱的顶部，同时检测舱内温度、一氧化碳、氢气、烟雾等指标，并且通过综合算法进行判断。

7.2 气体泄漏探测器

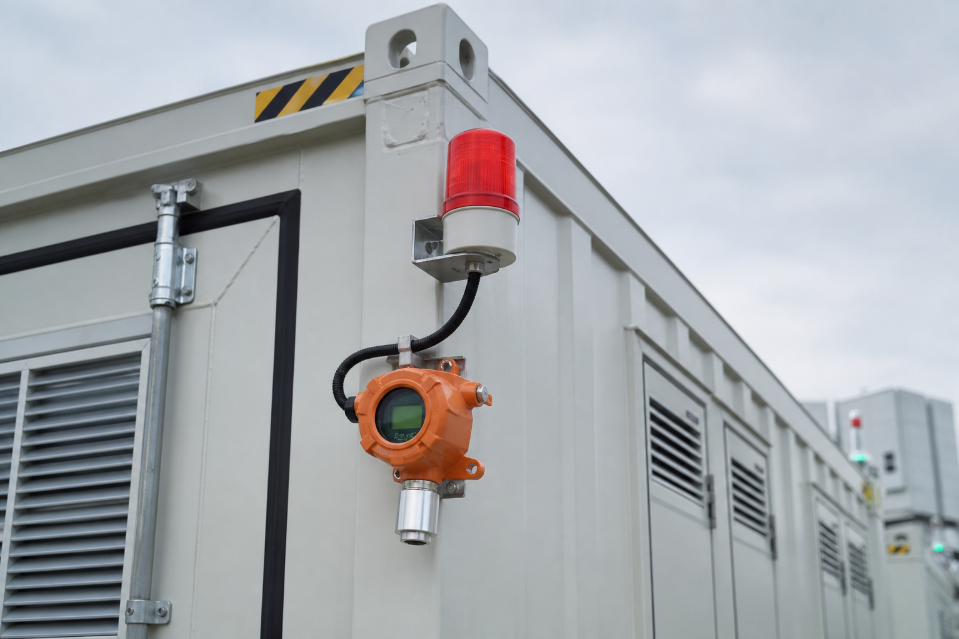

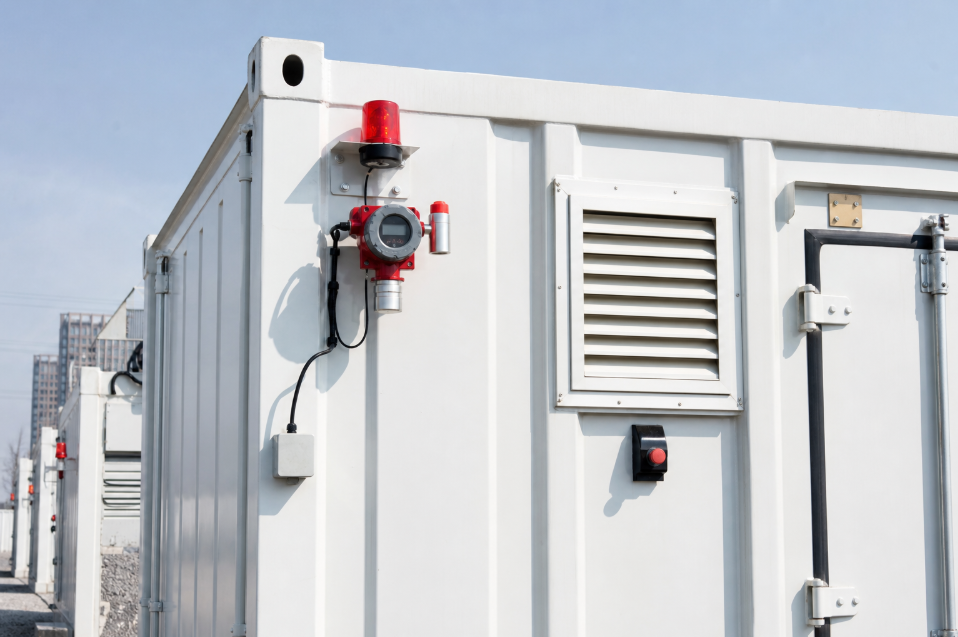

气体泄漏探测器能够实时监测储能箱内气体泄漏情况，发现异常后及时触发告警，帮助运维人员快速定位风险区域，降低安全事故发生概率。

7.3 烟雾感应器

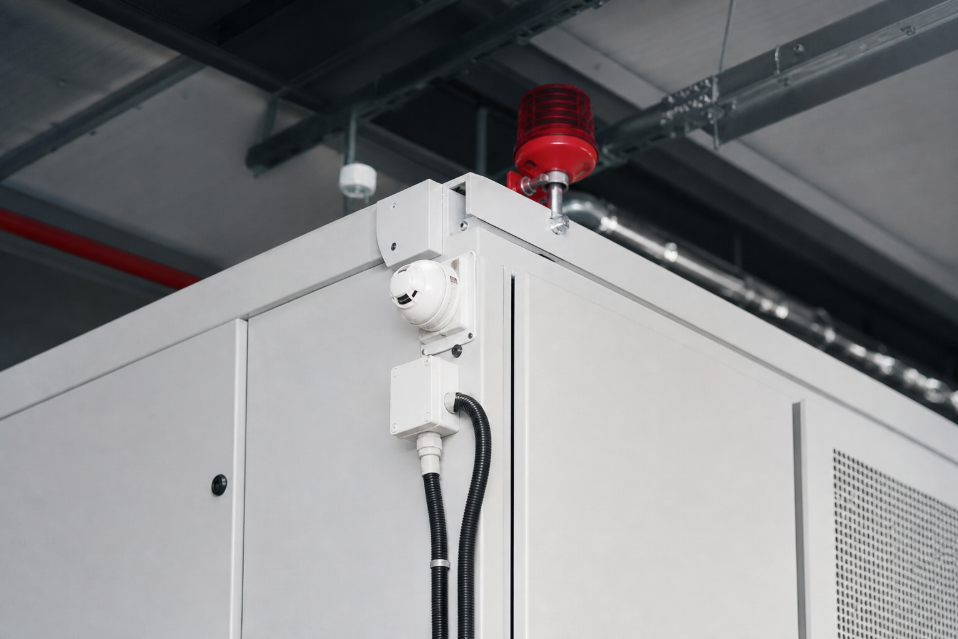

烟雾感应器可以实时感知储能箱内烟雾浓度变化，在出现烟雾异常时及时发出预警，辅助工作人员尽早发现潜在火情。

7.4 可燃气体探测器

可燃气体探测器持续监测储能箱内可燃气体浓度，当浓度超过安全阈值时触发告警，为消防处置和风险研判提供依据。

7.5 温度感应器

温度感应器能够实时采集储能箱内部温度数据，及时识别局部温升和温度异常，为火灾预警、设备巡检和安全管理提供支持。

7.6 险情预演三维模拟

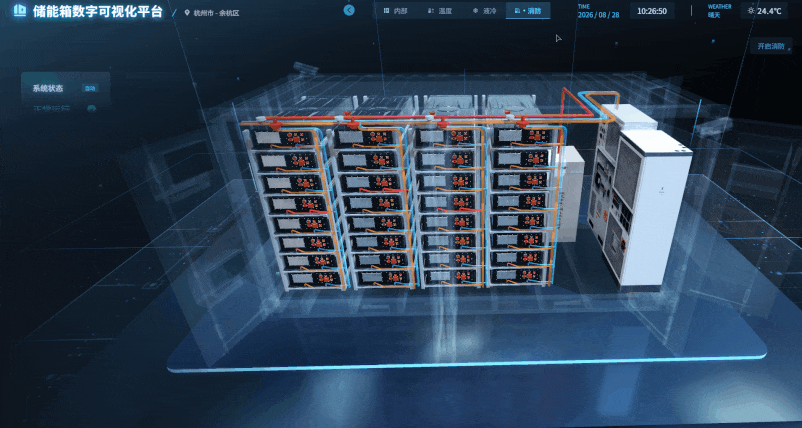

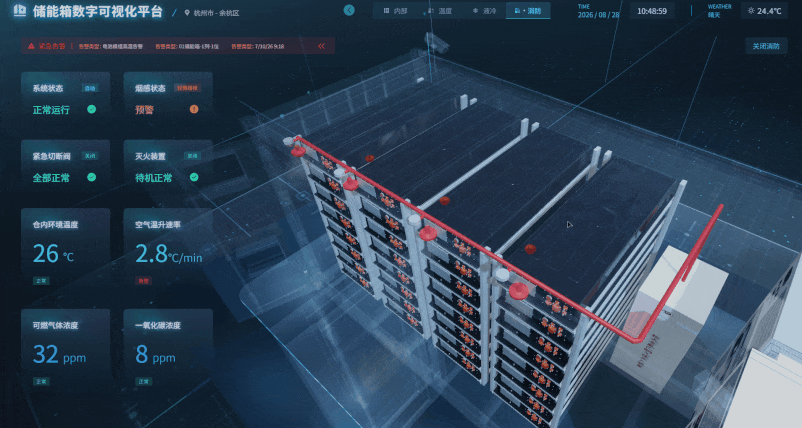

平台支持通过三维粒子动画进行消防模拟预演，将消防模拟从抽象逻辑变成可视化推演，让管理人员更容易理解喷淋和环境变化之间的关系。左侧数据看板让运维人员能够快速了解当前环境状态，帮助判断温湿度、可燃气体、烟雾或其他环境参数是否触发了风险阈值。

数据达到早期火情警戒信息时，平台可自动进行火灾预警。当故障区域已由早期火情发展到火灾时，平台可通过物联网设备远程启动消防系统实施灭火，向外发出火灾信号、系统启动信号及输出火灾联动控制信号。

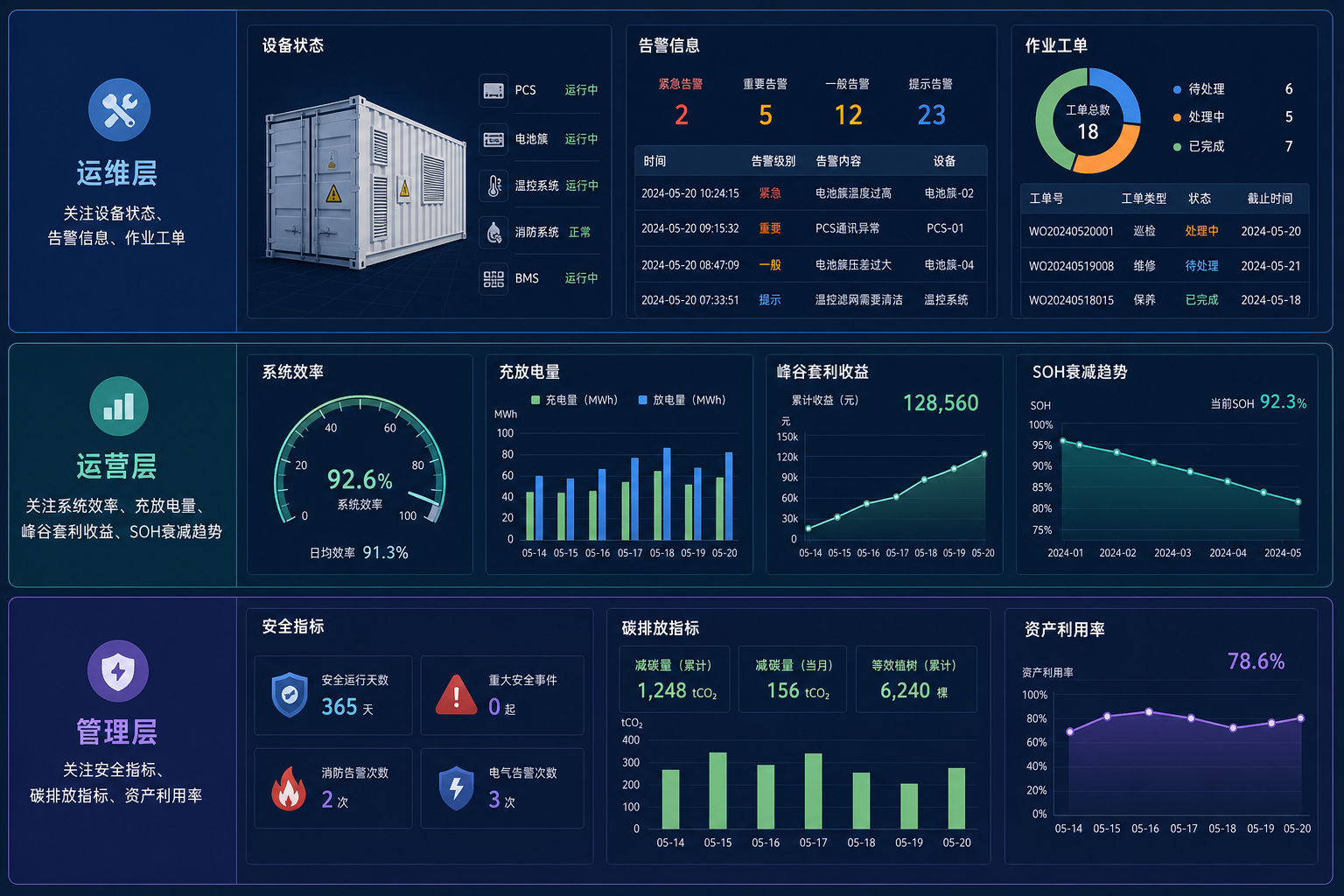

8. 面向不同角色的指标呈现

在储能系统三维孪生场景中，平台可根据不同业务角色，分层展示核心运行指标，帮助各类人员快速获取与自身职责相关的信息，提升监控、运营与管理效率。此外，平台支持通过Web端部署以及本地私有化部署，可通过Web浏览器、移动端APP进行查看，能够适应多种场景下的使用需求。

运维层：重点呈现设备状态、告警信息、作业工单等内容，实时反映储能箱、PCS、电池簇及液冷系统的运行健康情况。当出现温度异常、通信中断、支路故障或告警事件时，可在三维场景中进行高亮提示，并联动展示对应工单信息，辅助运维人员快速定位问题、安排处理。

运营层：重点关注系统效率、充放电量、峰谷套利收益及SOH衰减趋势等经营类指标。通过展示RTE（储能系统能量转换效率）、日/月充放电统计、收益曲线及电池健康度变化，帮助运营人员评估储能系统的能效表现、收益能力和资产运行状态，为调度优化和运营策略调整提供依据。

管理层：聚焦安全指标、碳排放指标和资产利用率等宏观管理维度。通过汇总展示告警次数、风险等级、减排量、等效节能效果以及设备利用率等关键数据，帮助管理层从全局掌握储能系统的安全运行水平、低碳价值和资产投入产出效率，为决策分析提供支撑。

9. 常见问题（FAQ）

9.1 可视化平台能直接控制消防设备吗？

通常不应把可视化平台表述为消防控制系统。平台可以接入并呈现消防主机的状态、事件和处置记录，并通过权限控制提供定位和协同入口；实际联动和控制逻辑由消防主机、现场联锁和经过设计验收的专业系统承担。

9.2 没有电芯级数据，还能做储能箱可视化吗？

可以。平台可先按储能舱、电池簇、PCS、液冷和消防设备等已有粒度建设对象模型，待数据条件成熟后再扩展到模组或电芯。文章和方案应明确当前数据粒度，不能把模型层级写成已经具备的监测粒度。

9.3 视频接入是否一定支持 HLS 或 RTSP？

不能仅凭平台页面下结论。视频接入受摄像机型号、编码格式、网络、浏览器能力和权限策略影响，协议名称也应由技术团队按实际环境核对。建议在方案阶段提供一条真实视频流和一条异常流进行联调。

9.4 预警阈值应该由谁来确定？

阈值应由设备、安全和消防责任主体依据现场条件、设备说明、设计文件和验证数据共同确定。可视化平台可以保存、展示和追踪阈值版本，但不应在没有来源和验证依据时自行生成统一阈值。

9.5 项目上线前最容易遗漏什么？

最常见的遗漏包括设备编码不一致、时间戳未统一、告警没有责任角色、视频权限未配置、断网后没有降级说明以及验收只测页面不测闭环。发布或验收前应逐项核对客户准备清单和日志证据。

10. 结语

储能箱数字孪生的价值，不只是把设备搬到屏幕上，更在于把分散的运行数据、业务状态和管理目标整合为一个可感知、可交互、可决策的统一界面。通过山海鲸可视化这类国产零代码数字孪生平台，项目可以更高效地完成储能电站三维场景搭建、实时数据映射和业务逻辑联动，让设备资产透视、能量流展示、告警定位、环境仿真等能力快速落地。对于用户而言不仅降低了实施门槛，也让储能系统从“看不见、管不住、难预判”转向“看得清、控得准、能预警”，进一步提升电站运行效率、安全水平与运维价值。
