大型活动低空安保大屏怎么做？山海鲸可视化空域管控方案

2026年10月26日 13:54

2026年，大型活动低空安保普遍采用临时空域划设、飞行器监测与现场处置相结合的方式。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。读者通常关心三件事：一块大屏要盯住哪些指标，空域与飞行器数据从哪里接入、口径如何统一，从数据接入到发布使用要走完哪些步骤、在哪些环节必须由主管部门确认。下面按看板指标、数据来源、页面结构、资料准备、实施步骤与常见限制的顺序展开。

1 空域安保看板要先盯住哪些指标

先定指标再定画面。指标口径不清，后续会反复改版。

空域安保看板的指标围绕空域状态、飞行器态势、告警与处置四条线组织，每条线都要能追到数据来源和更新时间。指标不必铺满屏幕，需要立即判断的项目放在首屏，统计类项目放在次级区域，并明确每个指标由哪个部门提供、按什么频率更新。

• 临时空域与禁飞区边界时段
• 飞行器数量、类型与位置
• 轨迹回放与越界闯入告警
• 处置状态、力量与到场情况

法规口径会直接影响指标定义。新修订的《北京市无人驾驶航空器管理规定》自2026年11月15日起实施，明确北京市行政区域全域为无人驾驶航空器管制空域。该规定禁止在北京市行政区域内实施无人驾驶航空器飞行活动，禁止持有、存放无人驾驶航空器及其核心部件，禁止运输、携带其进入北京市行政区域。看板上的空域范围、告警规则与处置提示需要与这一口径对齐。

数据来源：北京市人大常委会，《新修订的《北京市无人驾驶航空器管理规定》将于11月15日实施》，2026-09-14，访问日期：2026-10-26。

自2026年11月15日起，北京全域按管制空域管理；大型活动的空域范围、告警分级与处置队伍要求在同一张图上逐项对应。

2 空域安保相关数据从哪里接入

数据接入先定来源与口径，再谈画面呈现。

山海鲸可视化承接这项工作的方式，是把空域划设、飞行器监测、告警与处置等来源的数据先统一到可核对的接入清单，再在平台内完成数据集组织、字段映射与刷新设置。接入前要与空域主管、监测设备运维和现场指挥三方确认数据责任方、更新频率与异常处理方式，避免同一指标出现两套口径。

2.1 空域层数据

空域层数据常见接入方式包括文件导入、HTTP 接口、关系型数据库，以及监控与物联网设备推送的实时数据。临时空域划设结果多以文件或接口形式下发，禁飞区边界可能是矢量文件或坐标串；飞行器监测数据通常来自监测设备或第三方监测服务接口；处置力量与到场信息可能来自值班系统数据库。用山海鲸可视化接入前要确认坐标系统与边界精度、字段命名与编码、时间戳时区、更新频率与失败重试方式，并明确哪一方对数据准确性负责。边界数据还要确认版本与生效时段，避免新旧空域叠加显示。

官方文档对可接入数据源有明确列举，选型时可据此对照现有系统。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-26）

产品事实：官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库。

部署与交付方式要按项目条件确认，常见做法包括本地环境部署与按项目约定的交付安排，涉及网络分区、账号权限与运维责任划分时需提前明确。具体流程可参照项目部署流程官方说明，在部署前把环境清单、数据流向与验收方式写成书面约定。

3 空域安保一张图按什么结构组织

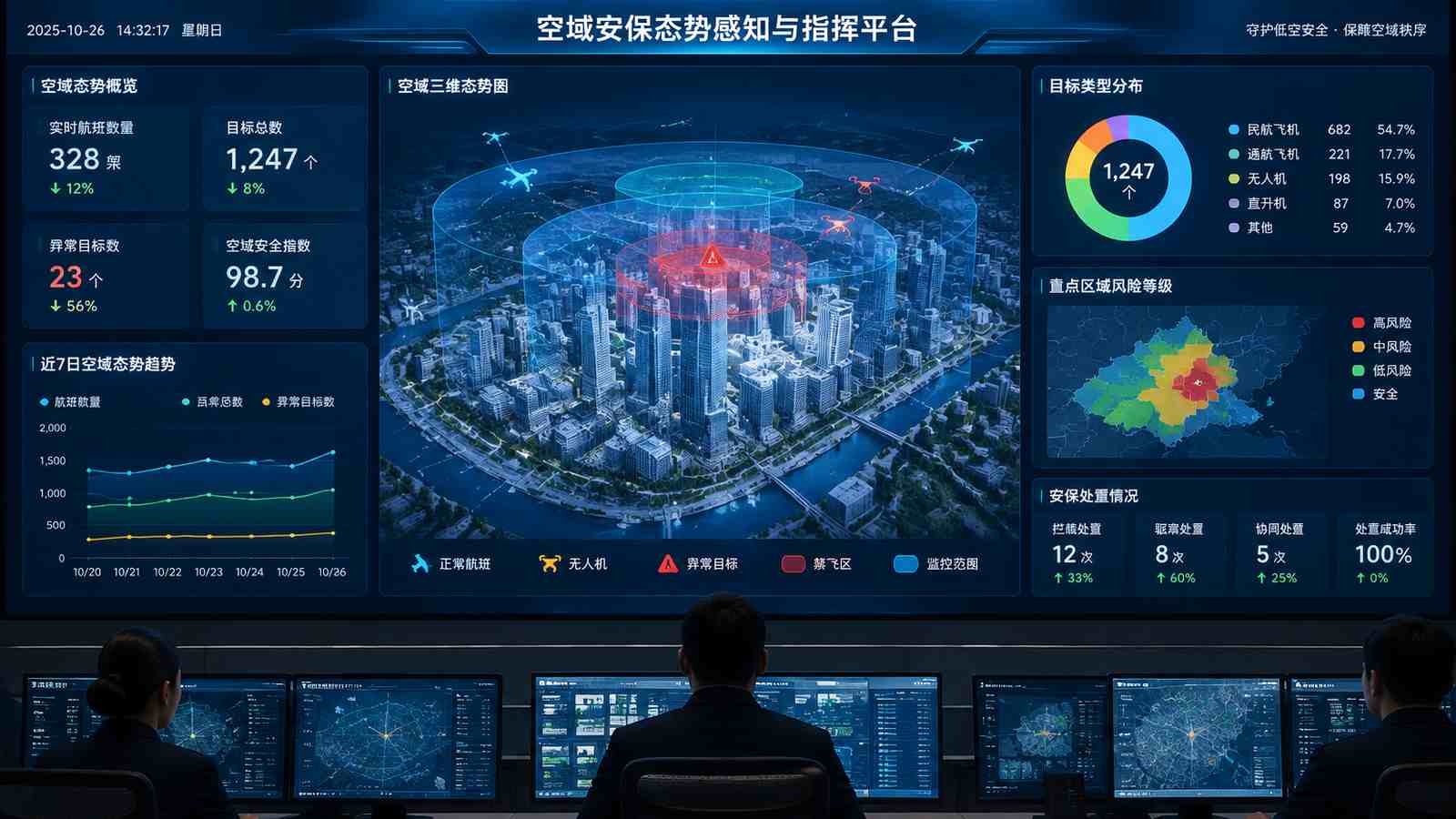

一张图按空域、监测、指挥三层组织。层级清楚，现场才便于快速判断。

三层之间是同一套数据的三种看法：空域层回答能不能飞、哪里不能飞，监测层回答有没有飞行器、飞到哪、是否越界，指挥层回答谁去处置、处置到哪一步。三层共用同一时间基准与同一套区域编码，切换视图时不重新计算口径。

3.1 空域层：临时空域与禁飞区

空域层以地图为底，叠加临时空域边界、禁飞区范围与生效时段，用颜色区分允许、限制与禁止区域。边界要能按时间开关，避免已失效空域继续显示；点击区域可查看划设依据、生效起止时间与责任单位。坐标系统与底图精度需与主管部门提供的数据一致，边界与底图错位会造成误判。

3.2 监测层：飞行器、轨迹与告警

监测层展示监测到的飞行器位置、类型与轨迹，越界或闯入时触发告警并保留时间点。轨迹回放要能按时间轴拖动，告警列表与地图位置联动，点击告警可定位到对应飞行器与区域。告警分级与触发条件需由现场指挥确认，避免同一事件重复告警或漏报。

3.3 指挥层：警力、处置与联动

指挥层展示处置力量分布、值班状态与告警处置进度，把告警与处置力量对应起来。每一条告警应能看到接收时间、派出人员、到场时间与处置结果，形成可回溯的记录。联动方式与通知渠道按现场指挥流程确定，画面只呈现流程状态，不替代指挥指令。

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板，空域边界、飞行器轨迹与处置力量可以在同一工程内组织，减少在多个工具之间来回切换。具体版本能力与组件范围可参考山海鲸可视化产品介绍与版本价格，按项目需要确认。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-26）

同类主题的现成方案可以作为页面结构与组件选型的参考，先看别人如何划分层级、如何组织告警与处置区域，再结合本项目的空域口径与指挥流程做调整，避免从空白画面开始试错。可参考智慧城市IOC解决方案方案展示demo中的组织方式，只借鉴结构，不照搬指标。

4 上线前要准备哪些资料

资料准备按空域、监测、指挥三部分归集。缺一项，上线核对时都会暴露。

资料准备的目标是让每个画面元素都能追到一份书面来源。建议先列一张资料清单，标明类别、提供方、口径要求与确认人，再按清单逐项收集。

• 空域划设资料：取自空域主管部门下发的划设文件；边界坐标、生效时段与版本号要一致。
• 飞行器监测数据说明：取自监测设备运维方或监测服务提供方；字段含义、时间戳与更新频率要写清。
• 告警与处置记录：取自现场指挥值班记录；告警分级、处置状态与时间点要能对应。
• 底图与区域编码：取自项目约定的地理底图与区域清单；坐标系统、区域名称与编码要统一。

按这三部分准备，是因为空域、监测、指挥分别对应不同的责任方与不同的更新节奏，混在一起收集容易出现口径冲突。分开归集后，每一部分都能单独核对，出问题时也能快速定位是数据源、口径还是画面配置的问题。

5 从接入数据到发布使用的实施步骤

实施按六步推进，每一步都有可检查的交付物，避免跳步返工。

六步的顺序是先定口径再动画面：需求与指标确认后接入数据，数据核对通过再配置画面，画面核对通过再部署发布。

1. 确认安保流程与指标清单，形成书面口径。
2. 梳理数据来源与责任方，登记接入方式。
3. 完成数据接入与字段映射，核对样例数据。
4. 按三层结构配置画面与联动关系。
5. 在测试环境核对数据与展示是否一致。
6. 按约定部署发布，移交账号与操作说明。

上线前的核对要用同一时间点的数据比对画面。山海鲸可视化中可对照数据集原始记录与画面显示值，逐项检查数值、时间、区域名称与告警状态是否一致，重点看刷新后是否出现跳变或错位。核对记录要写明比对时间、比对人与差异处理结果，差异未闭合前不发布。操作方法与组件配置可查阅山海鲸可视化官方教程目录，按当前使用版本对照。

发布后进入值守阶段，画面变更、数据源调整与告警规则修改都要走确认流程，并同步更新核对记录，避免线上画面与书面口径脱节。

6 这类项目常见的限制

这类项目的限制主要来自空域口径、告警规则与处置流程的确认，不是画面本身。

方案成立的前提是空域划设文件、监测数据与处置流程都有明确责任方。若空域边界只有口头说明、监测数据无法说明来源、处置流程未定，画面即使做出来也无法用于现场判断。

6.1 临时空域生效时点、告警分级与处置流程

临时空域的生效时点必须以主管部门下发的文件为准，文件中未写明生效时间的区域不能自行推定。若活动期间空域发生调整，需要由空域主管部门出具更新文件，画面按新版本切换并保留旧版本备查；未取得更新文件前，画面不得自行扩大或缩小管制范围。告警分级与触发条件需要现场指挥确认，监测方只能提供原始态势，不能替代指挥方设定分级标准。

出现偏差时的处理方式是先停用相关画面元素，再核对数据源与口径，确认后再恢复。处置流程中的到场时间、处置结果等记录由值班方提供，画面只做呈现与回溯，不参与指令下达。

7 总结

空域安保大屏的关键是把空域口径、监测数据与处置流程对齐，再谈画面。

指标要先定口径再定画面，数据接入要先确认来源与责任方，页面结构按空域、监测、指挥三层组织，资料按三部分归集，实施按六步推进并在发布前完成数据与展示的一致性核对。

平台能承接的是数据组织、画面配置与发布使用，空域划设、告警分级与处置指令仍由主管部门与现场指挥确认。按项目条件确认部署方式与版本能力，把确认环节前置，可以减少返工。

FAQ：常见问题

FAQ-1 空域安保这类项目需要准备什么资料？

空域安保项目需要准备空域划设文件、飞行器监测数据说明、告警与处置记录、底图与区域编码四类资料。空域划设文件要含边界坐标、生效时段与版本号；监测数据说明要写清字段含义与更新频率；处置记录要能对应告警分级与时间点；底图与区域编码要统一坐标系统。若某类资料暂时缺失，应先由责任方出具书面说明，再进入画面配置。

FAQ-2 大概需要多久才能用起来？

空域安保大屏的可用时间取决于数据准备程度与确认环节，无法先给出固定天数。数据来源清楚、口径已确认、责任方能在约定时间内反馈的项目，推进相对顺畅；空域边界只有口头说明、监测数据来源不明或告警分级未定的项目，需要先补齐材料。建议按实施步骤逐项确认，每步完成后再进入下一步。

FAQ-3 成本大概是多少？

空域安保大屏的成本需要按项目条件评估，不能给出具体金额。影响成本的因素包括数据源数量与接入方式、画面与三维场景的范围、部署环境与账号权限安排、上线核对与值守阶段的投入。建议先提交数据条件与部署要求，由项目方按实际范围评估，再确认版本与交付内容。

FAQ-4 数据必须放在内网吗？

空域安保数据是否放在内网，要按项目的数据敏感程度与管理要求确认。涉及空域划设、监测态势与处置记录的数据，通常需要按主管部门与项目方的网络管理要求安排存放位置；部署方式与网络分区需在项目启动时书面约定。具体采用哪种部署安排，按项目条件确认，不以单一方式套用。

FAQ-5 上线后怎么验收？

上线验收以数据与展示一致、口径可追溯为主要判断。可按同一时间点比对数据集原始记录与画面显示值，检查数值、时间、区域名称与告警状态是否一致；再检查空域版本与生效时段是否正确、告警分级与处置记录能否对应。差异项要写明处理结果，未闭合前不通过验收。验收记录由项目方与使用方共同确认。
