为什么数据中心动环系统天天报警，运维工程师却还在靠“走路巡检”？因为机柜级温度、U 位、电力链路没被“看见”在三维空间里

2026年08月19日 09:15

企业自建机房、IDC、高校数据中心、医院 HIS 机房，几乎都上了动环监控：温湿度、烟感、水浸、UPS、配电柜、空调、门禁、视频。但很多运维工程师的真实日常是——动环平台列表里跳红，他先凭记忆判断“是不是 3 排 12 柜老毛病”，然后拿手电去机房walk一圈，摸一下机柜顶部确认烫不烫，再回工位查 Excel 资产表。

动环系统有数据，但数据没有回到机柜那个立方体里。列表里的“A3-12 柜顶 31℃”和人眼看到的“A3 排第 12 个黑柜子”是两件事；U 位占用靠台账记忆，PDU 相位带载靠电工季度抄表，冷通道是否短路靠热成像仪偶尔扫一次。当数据中心密度从 4kW/柜走到 10kW/柜、AI 训练机柜冲到 20kW+ 时，这种“列表+腿”的运维模式就开始漏事。

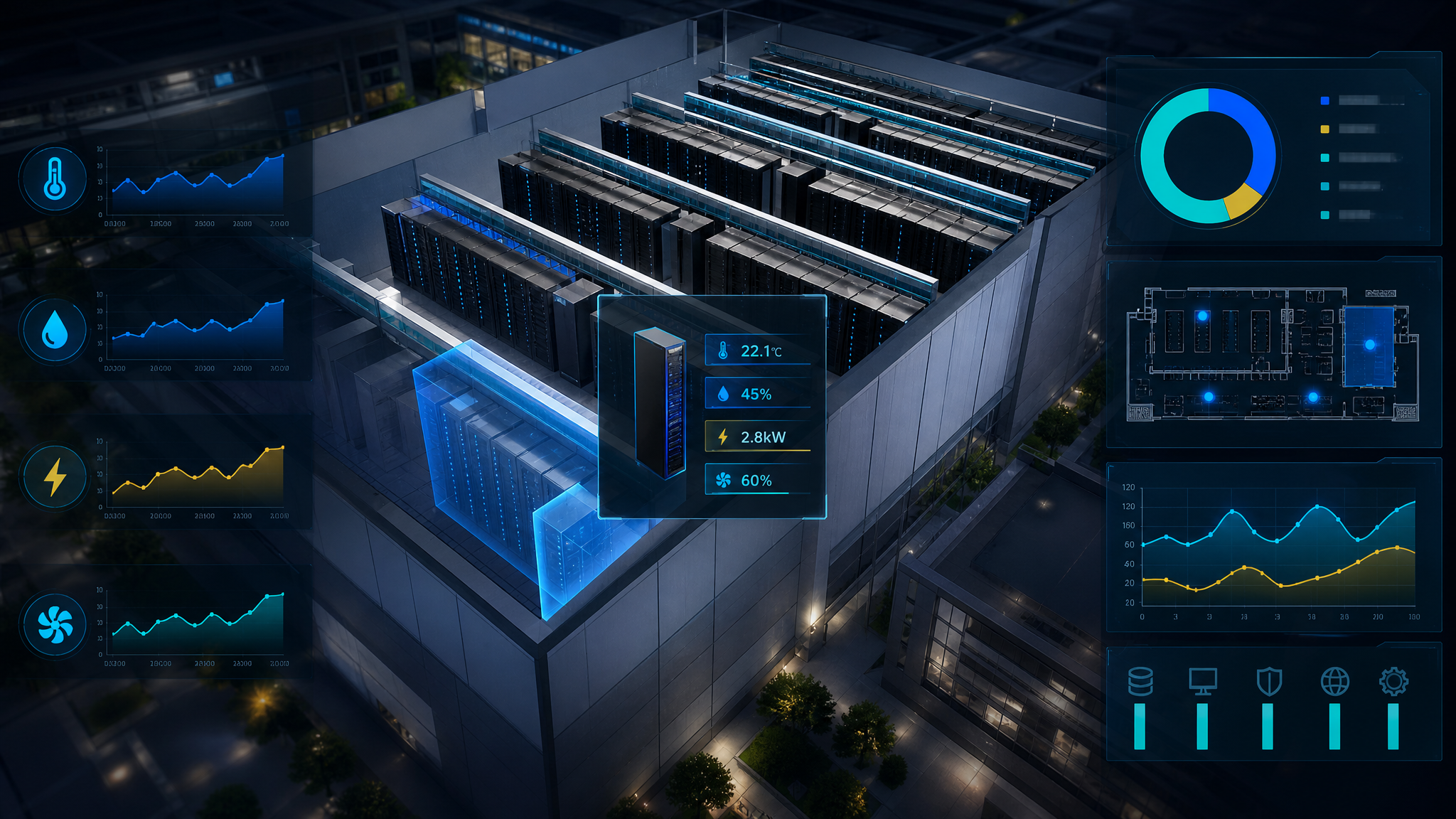

机房可视化的本质，不是把动环数据画成更漂亮的图表，而是把动环、资产、链路、容量、告警统一投影到机柜级三维空间，让“哪台交换机、第几 U、哪路 PDU、带载多少、冷热通道是否失衡”一眼可读。

山海鲸素材广场：点击此处查看

山海鲸图文教程：点击此处查看

山海鲸视频教程：点击此处查看

为什么动环平台救不了高密度机房的命？

1.告警有位置没空间：动环按采集点编号告警，但人要找到那个点，得脑补编号规则。

2.U 位资产静态化：上线时登记“刀片服务器占 10-12U”，三年后谁也不记得中间是否被挪过。

3.电力链路断裂：UPS 输出柜 → 列头柜 → PDU A/B 路 → 机柜相位，动环能看到端点，看不到链路承载关系。

4.容量规划靠拍脑袋：新业务要上 20 台 2U 服务器，哪排有空间、哪路三相平衡、空调余量够不够，没有一张图能回答。

山海鲸怎么做“机柜级”的机房数字孪生

1. 机柜模型 + U 位槽位级绑定

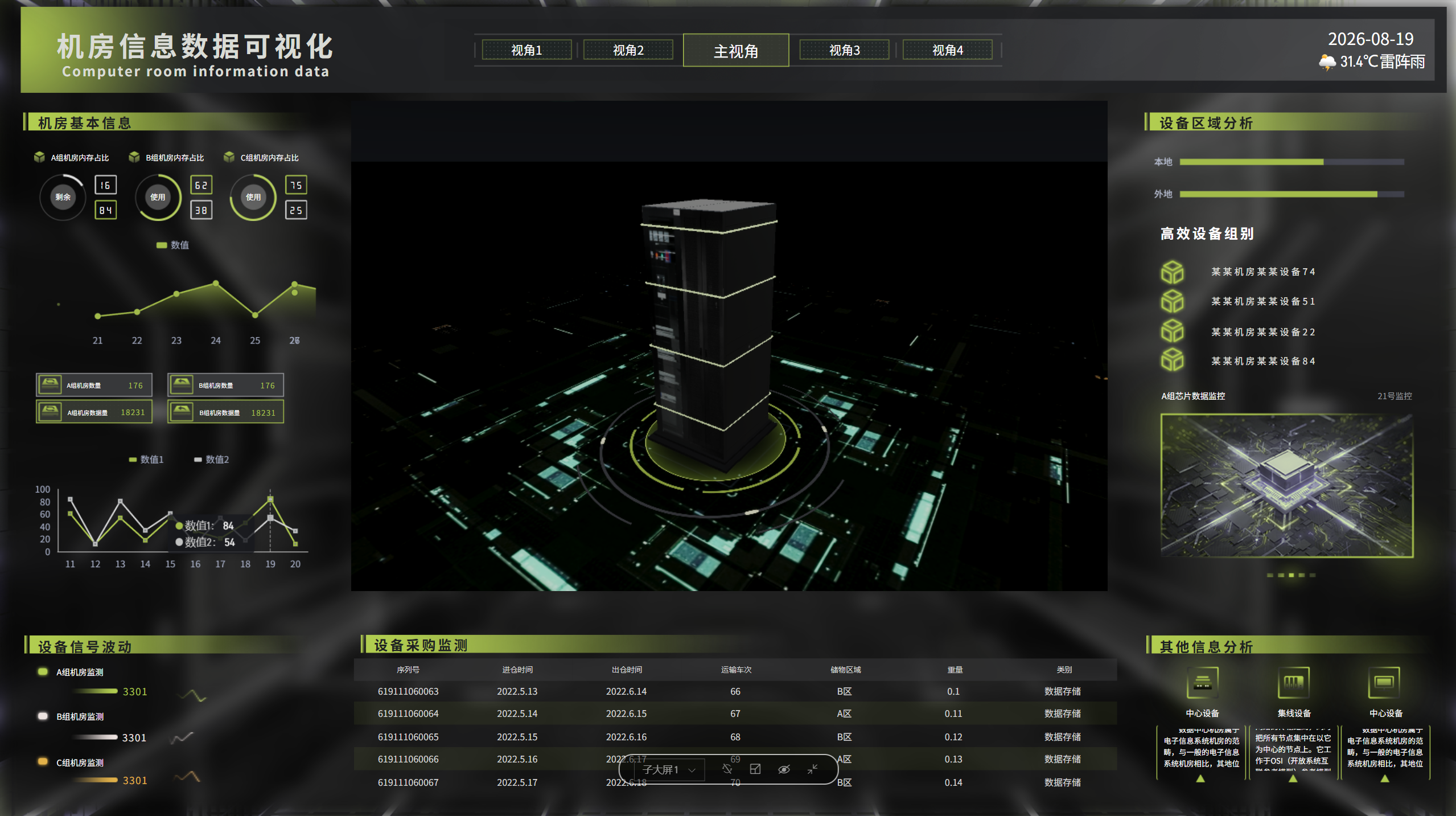

机房 CAD 平面转山海鲸 3D 场景，机柜模型按真实尺寸摆放，每个机柜内部切分 42U/47U 槽位。资产系统里的设备（交换机、服务器、防火墙、KVM）按“机柜编号+起始U+高度U”钉进槽位，颜色区分在用/备用/下线。

• 点击某 U 位 → 弹设备名、SN、责任人、上架日期、链路关系

• 槽位空置但温度异常 → 标“疑似气流短路”

• 设备生命周期临期 → 槽位边框橙色闪烁


2. 动环数据零代码接入，温度云图直接“盖”在机柜上

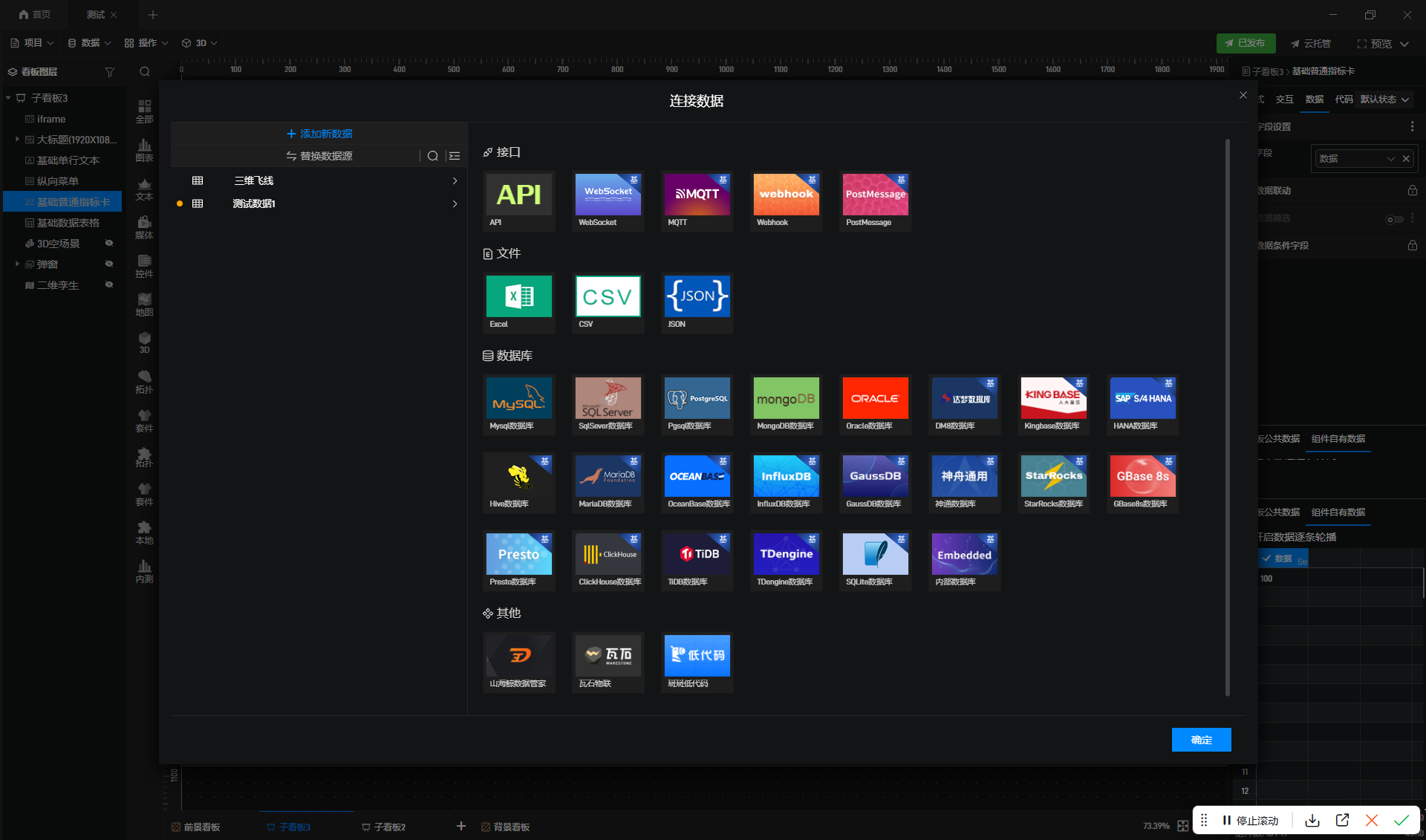

山海鲸数据管家接动环数据库（MySQL/SQL Server）、接 SNMP、接 MQTT 传感器透传，编辑器里把“机柜顶温”“冷通道温”“PDU 电流”绑到对应对象：

• 机柜整体按温度区间着色（蓝→绿→黄→红）

• 冷通道叠加半透明热力面

• PDU A/B 路电流超 80% 标黄，超 90% 标红

• UPS 负载、电池组电压、空调回风温度走顶部 KPI 条


运维不用翻三页列表，站在大屏前扫一眼颜色就知道今天该摸哪排。

3. 电力链路可视化：从“双路市电”追到“单台电源”

传统动环看到“UPS1 负载 76%”就结束了。山海鲸可以把链路画出来：

市电双路 → UPS → 输出柜 → 列头柜 A/B → 机柜 PDU L1/L2/L3 → 设备双电源

任一节点越限，上游闪烁、下游标受影响设备清单，并弹出“若切旁路，哪些机柜会掉电”的推算。

这种链路视图对变更评审极有用：新设备上架前，先在大屏上模拟插到 A3-07 柜 20-22U，系统算三相平衡和空调余量，不达标当场换柜。

4. CS 私有化 + 端渲染，监控室大屏与手机查看器同源

机房数据涉全部业务系统 IP 规划，必须内网。山海鲸 CS 模式部署在运维区，查看器跑大屏；机房值班手机装山海鲸查看器 App，告警推送点开直接飞到对应机柜。

一个落地片段：从“每周一次热成像”到“每天自动扫冷通道”

某高校数据中心 80 柜，混布教学集群和科研 GPU 机柜。过去冷通道局部热点靠季度热成像，发现问题往往已经触发过两次高温告警。

接山海鲸后：

• 每个冷通道加装 3 个温度传感器，MQTT 透传

• 看板按通道生成温度截面，高于设定值 2℃ 标黄、4℃ 标红

• 某天 2 号楼 B 排 5-6 柜冷通道中段持续黄变，下钻发现是相邻柜新增 GPU 服务器把出风挡了 1/3

• 运维在变更单里把该设备迁到热通道侧空 U，次日温度回归


之后这块“冷通道热力”成了每周容量会的固定一页，热成像仪退为抽检工具。

机房看板不是给参观用，是给三类人天天用

• 数据中心经理：PUE、机柜平均功率、容量利用率、变更闭环率、告警 MTTR

• 运维工程师：机柜温度分布、U 位占用、PDU 相位平衡、链路承载、资产台账


当“加一台机器放哪”不再靠老运维拍胸脯，而是大屏上跑一遍三相和冷量仿真，机房才真正算“可运营资产”。

结语：机房的下一个十年，比的是“机柜级认知”

动环系统解决“有没有报警”，可视化解决“报警在哪、为什么、影响谁、怎么动”。山海鲸在机房场景里不做采集硬件、不替你管 SNMP，而是把动环、资产、链路、容量、变更钉回机柜那个立方体，让运维从“走路+记忆”升级为“看屏+下钻”。

当每台设备的第几 U、哪路电、多热、归谁管，都在同一张三维图里活起来，数据中心的扩容、迁改、节能和应急，才会有底气。

本文相关 FAQs

问：只有动环数据库没有 BIM 能搭机房孪生吗？

答：能。CAD 平面+机柜参数化模型即可，U 位用数据驱动生成；后续有 Revit 模型可经轻装 3D 轻量化替换，不影响看板逻辑。

问：UPS、PDU、空调不同品牌协议乱怎么办？

答：山海鲸数据管家做协议归一：SNMP、Modbus TCP、MQTT、API、数据库表统一抽成宽表，编辑器只认“机柜温度”“PDU 电流”这类业务字段。

问：二维项目私有化免费适用于机房看板吗？

答：适用。若全用二维图表+机柜平面图（不走 3D 引擎），山海鲸二维项目制作和私有化部署全流程免费；需用 3D 机柜场景则制作过程免费、发布按官方授权。
