概述

地图上的飞线可以说是我们最常用的标绘之一，不仅能够帮助我们直观了解地区之间的关系，还能表现事物在不同地区之间的流动。

下面我们就来了解一下，如何在轮廓地图上设置飞线效果。

添加飞线

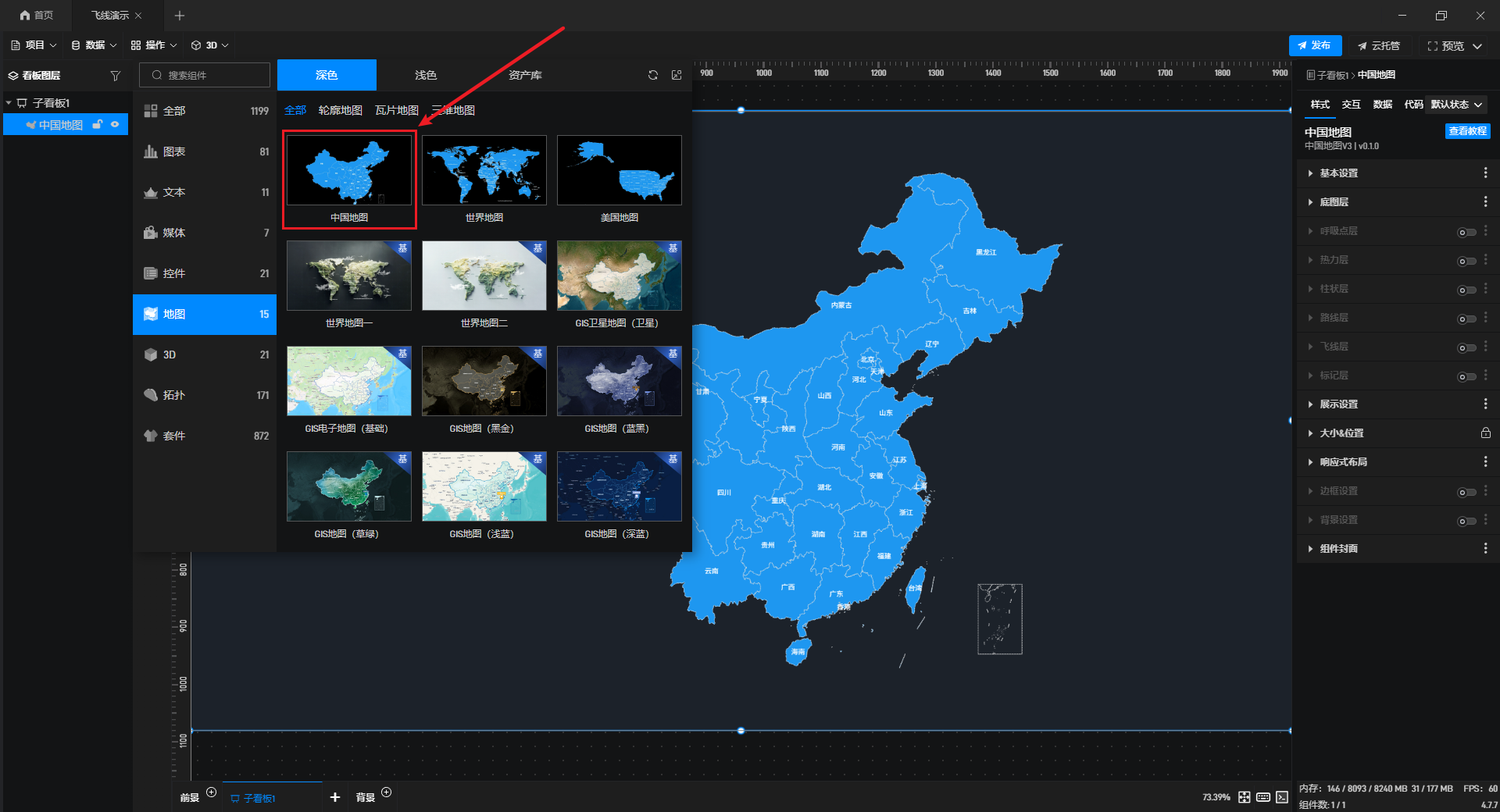

首先，添加一个“中国地图”组件。

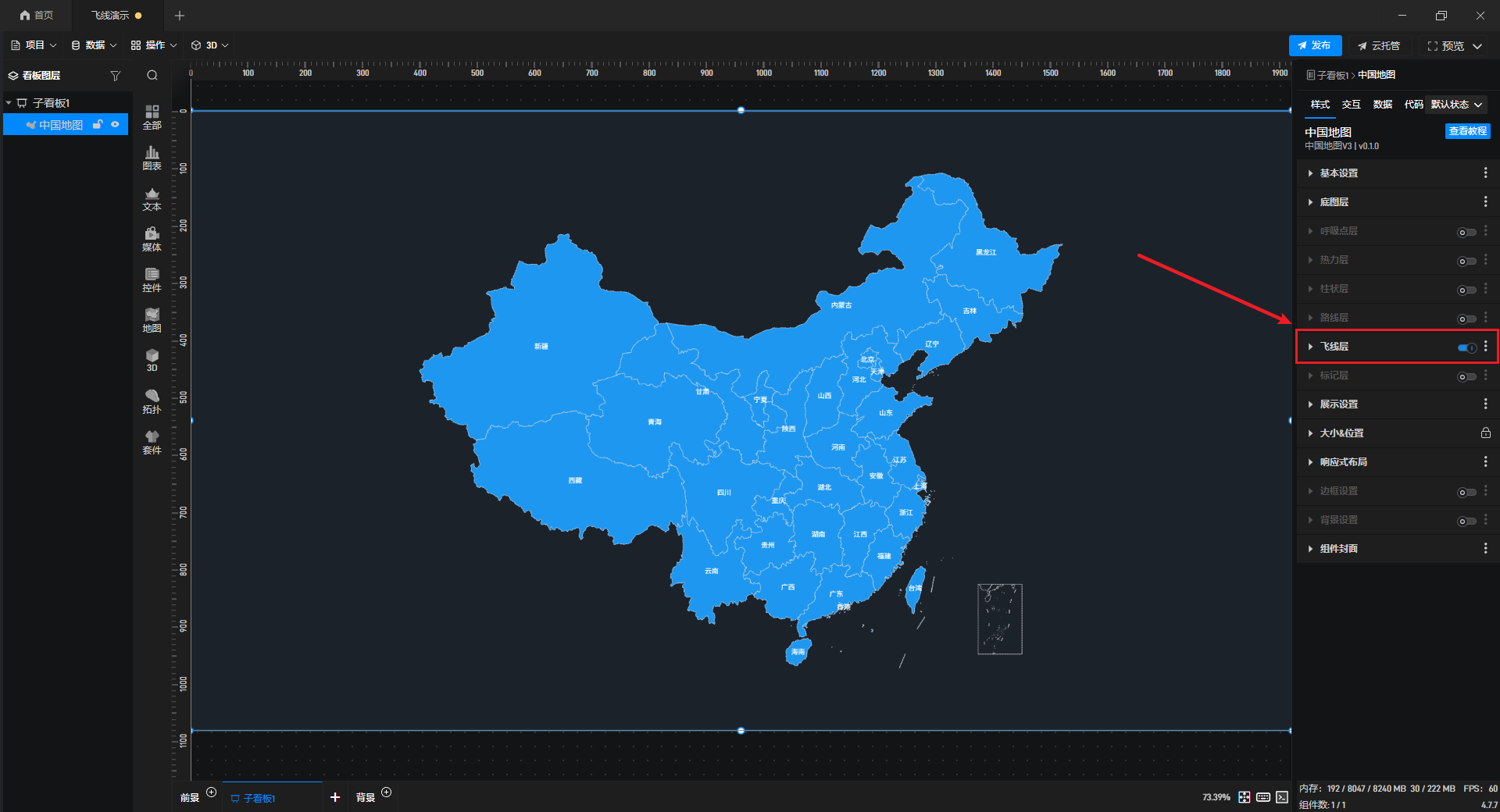

右侧“样式”设置中，飞线层是默认关闭的，需要手动开启。

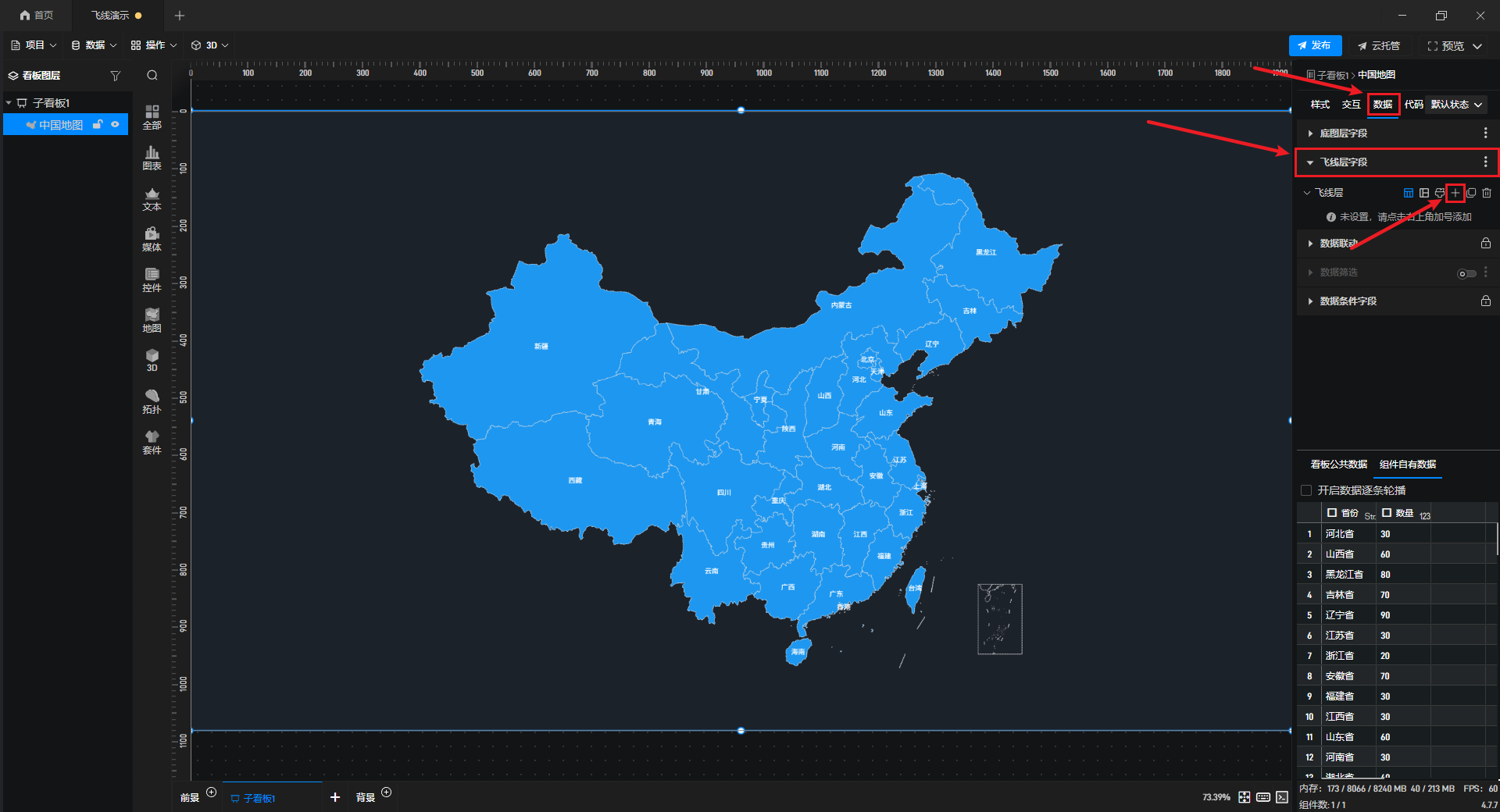

开启后，“数据”设置中会出现飞线层，展开后点击下方“+”按钮即可添加飞线层数据字段配置。

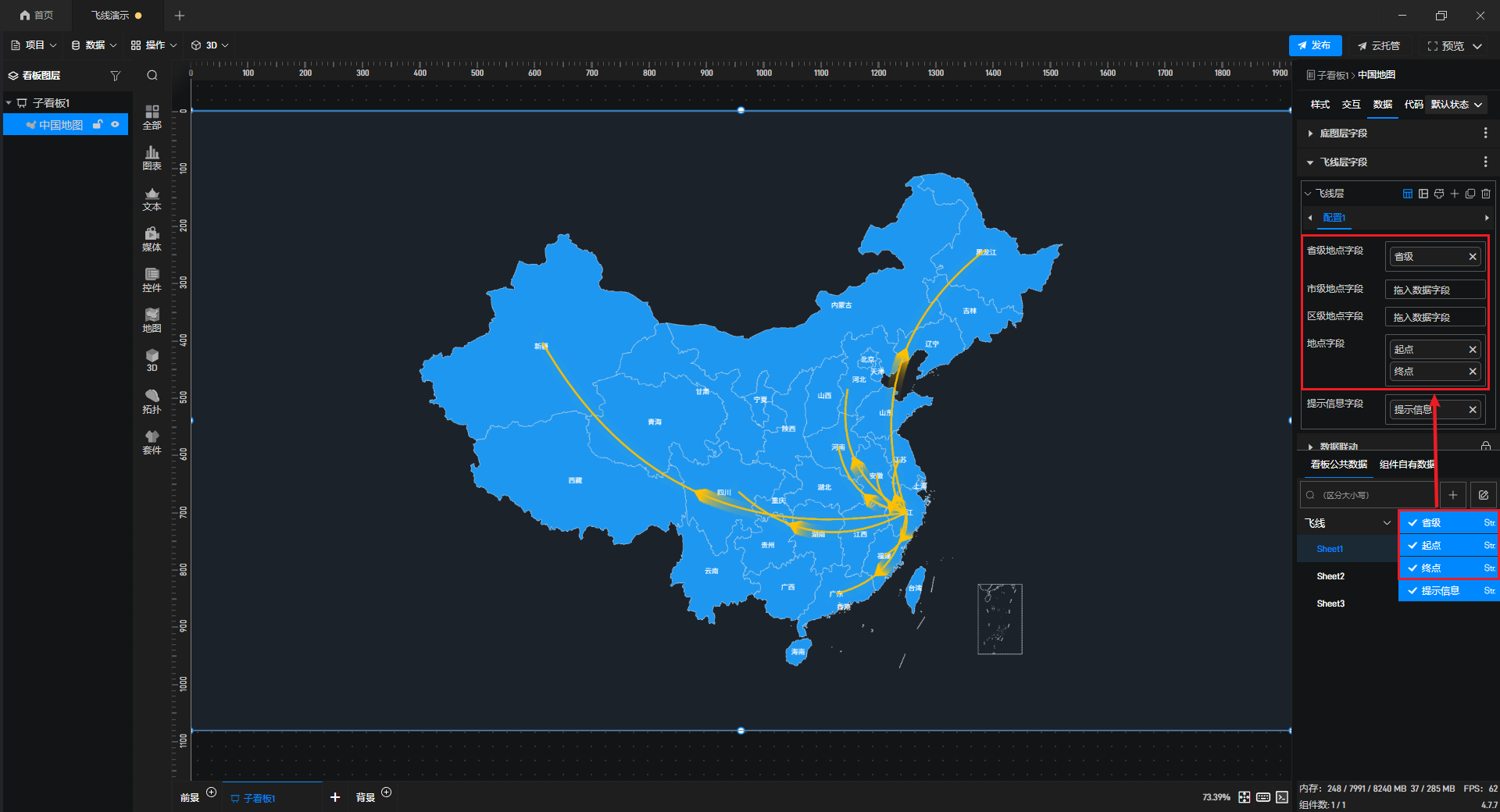

飞线层字段中的“省级地点字段”用于展示省份间的飞线，“市级地点字段”和“区级地点字段”同理，地点字段中需添加飞线起点、终点的名称。

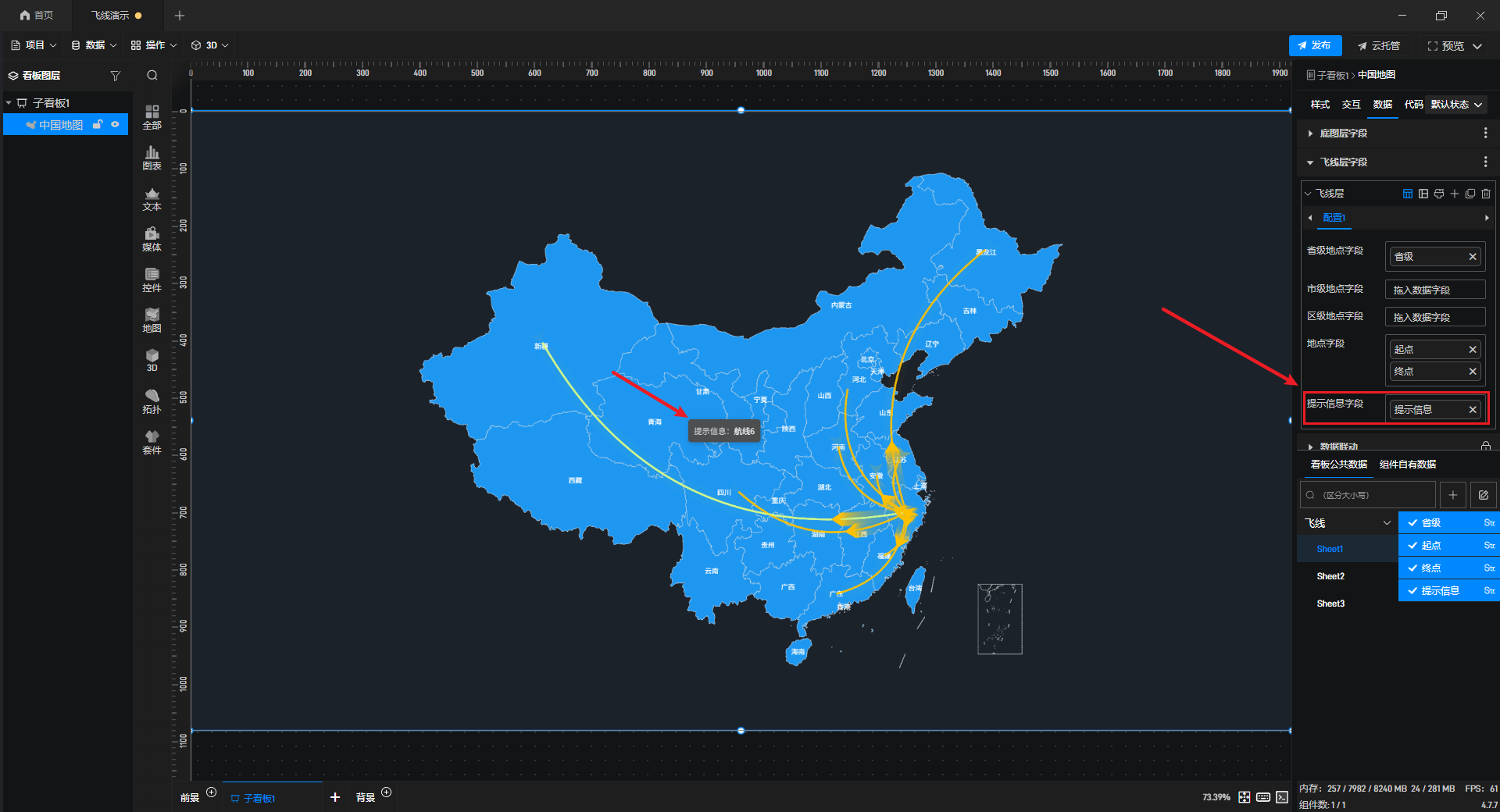

“提示信息”字段添加后，可根据内容显示在飞线的提示信息上。

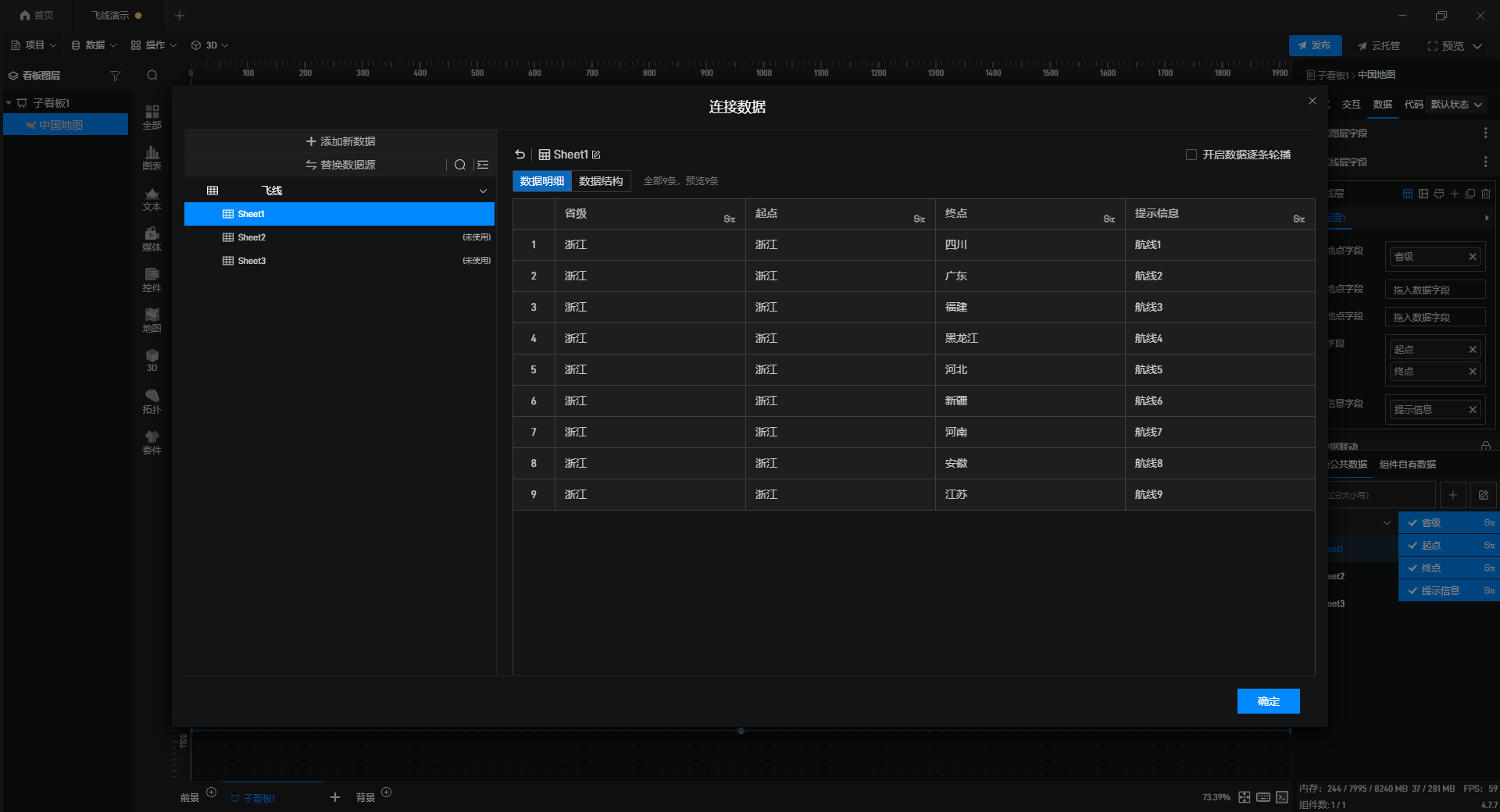

示例数据，如下图所示：

飞线设置

添加完成后，我们可以在“样式”设置的飞线层中，对飞线样式进行设置。

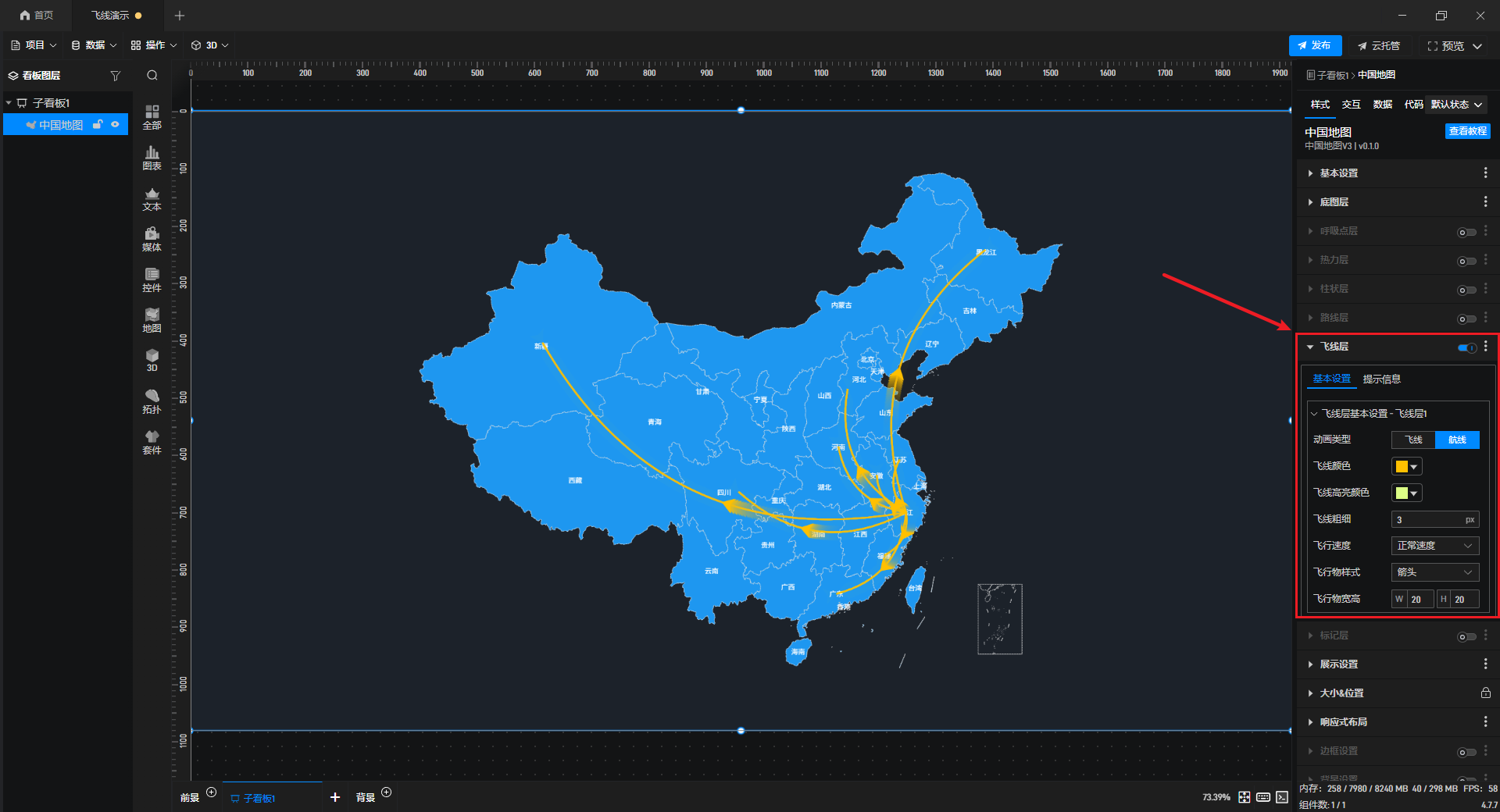

动画类型分为“飞线”和“航线”两种，各自拥有不同的样式。

在“飞线”设置中，可以设置飞线颜色、高亮颜色、飞线粗细、飞行速度。

“航线”设置相较于“飞线”设置，额外提供了飞行物样式和飞行物宽高的设置。

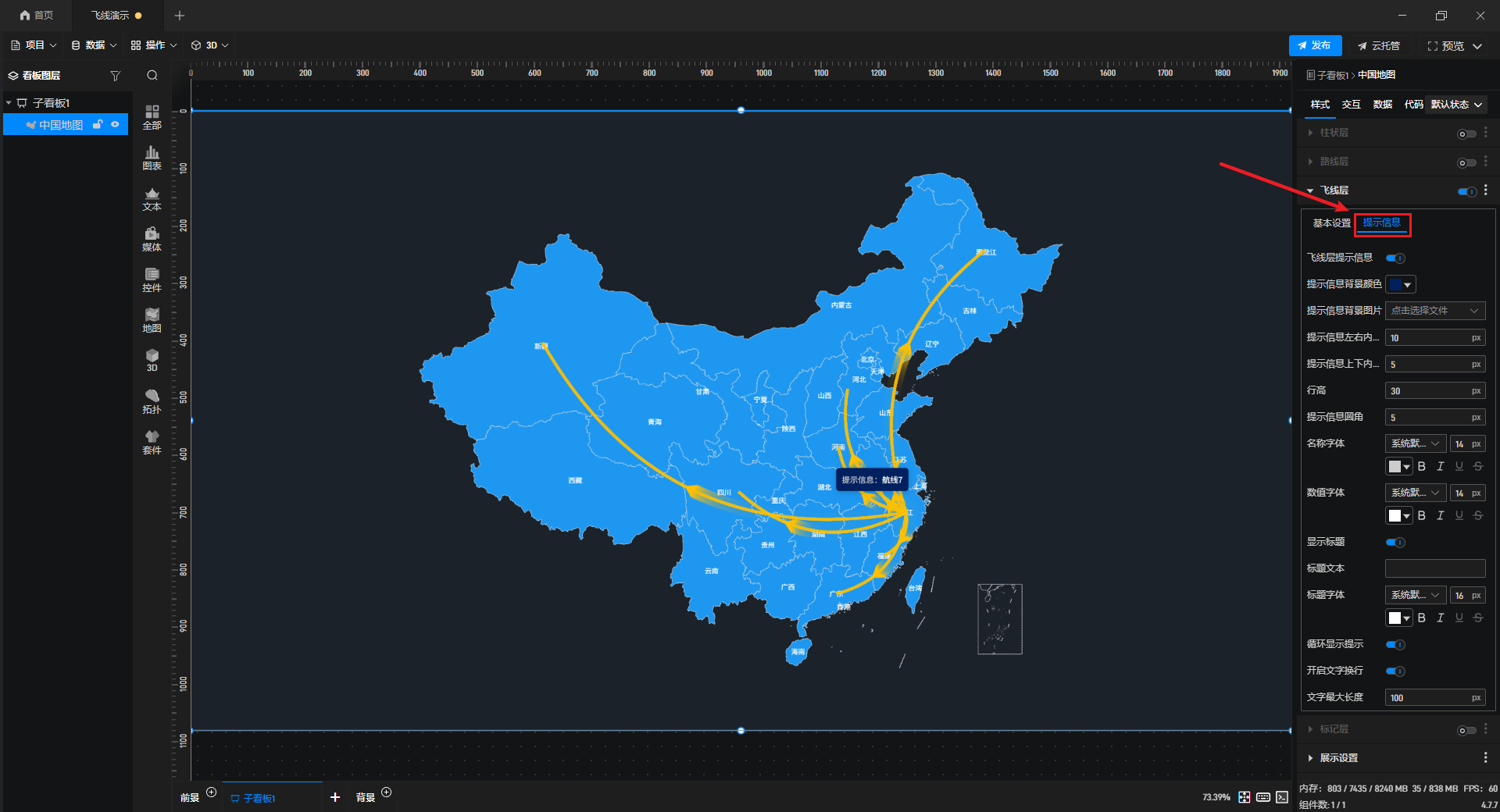

在上方“提示信息”中，可以对提示信息样式进行设置。

市级飞线和区级飞线

市级飞线和区级飞线需要开启“地图下钻”功能。

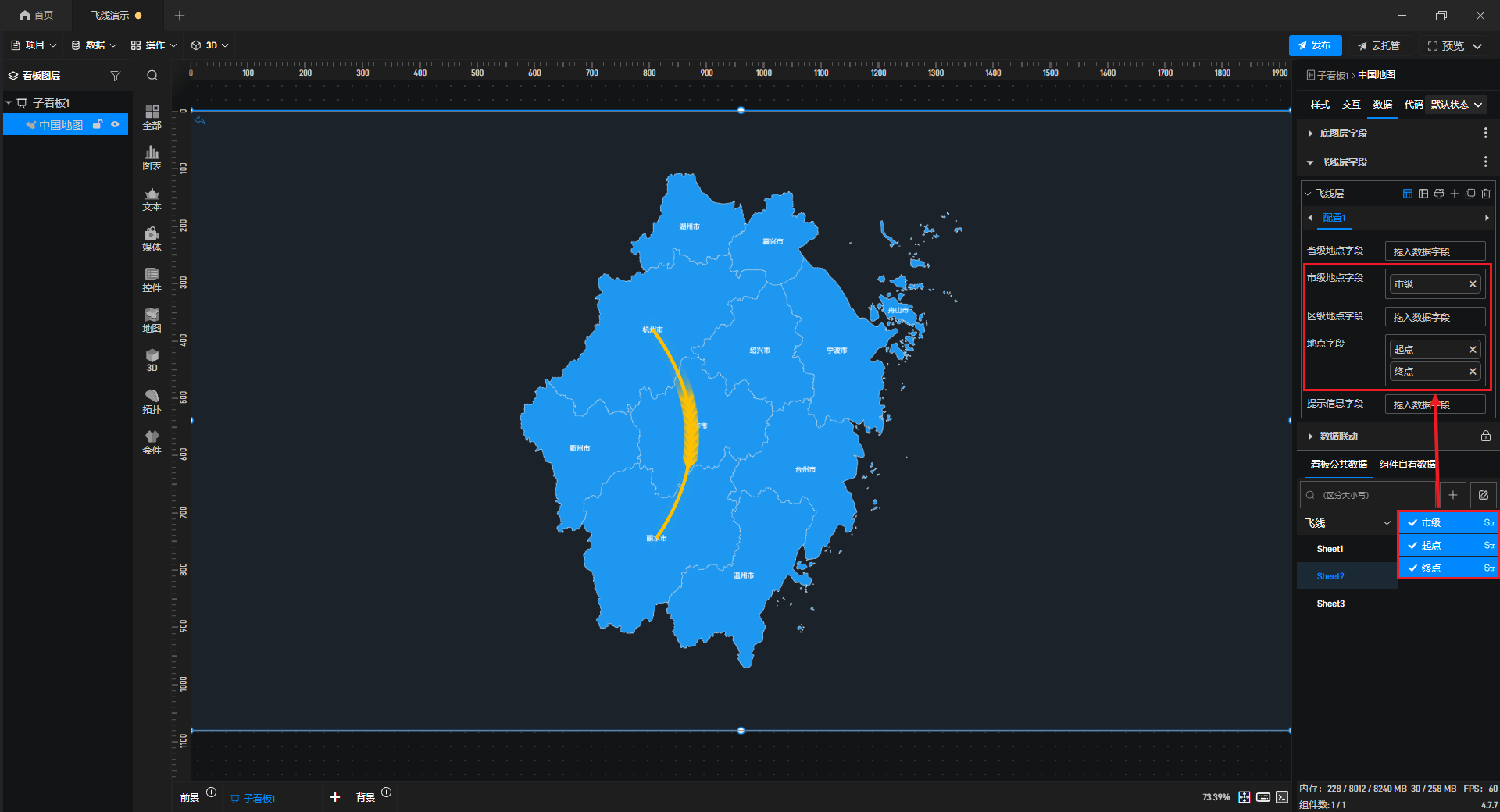

双击地图下钻到市级地图，在“数据”中添加对应的数据字段，即可添加城市之间的飞线。

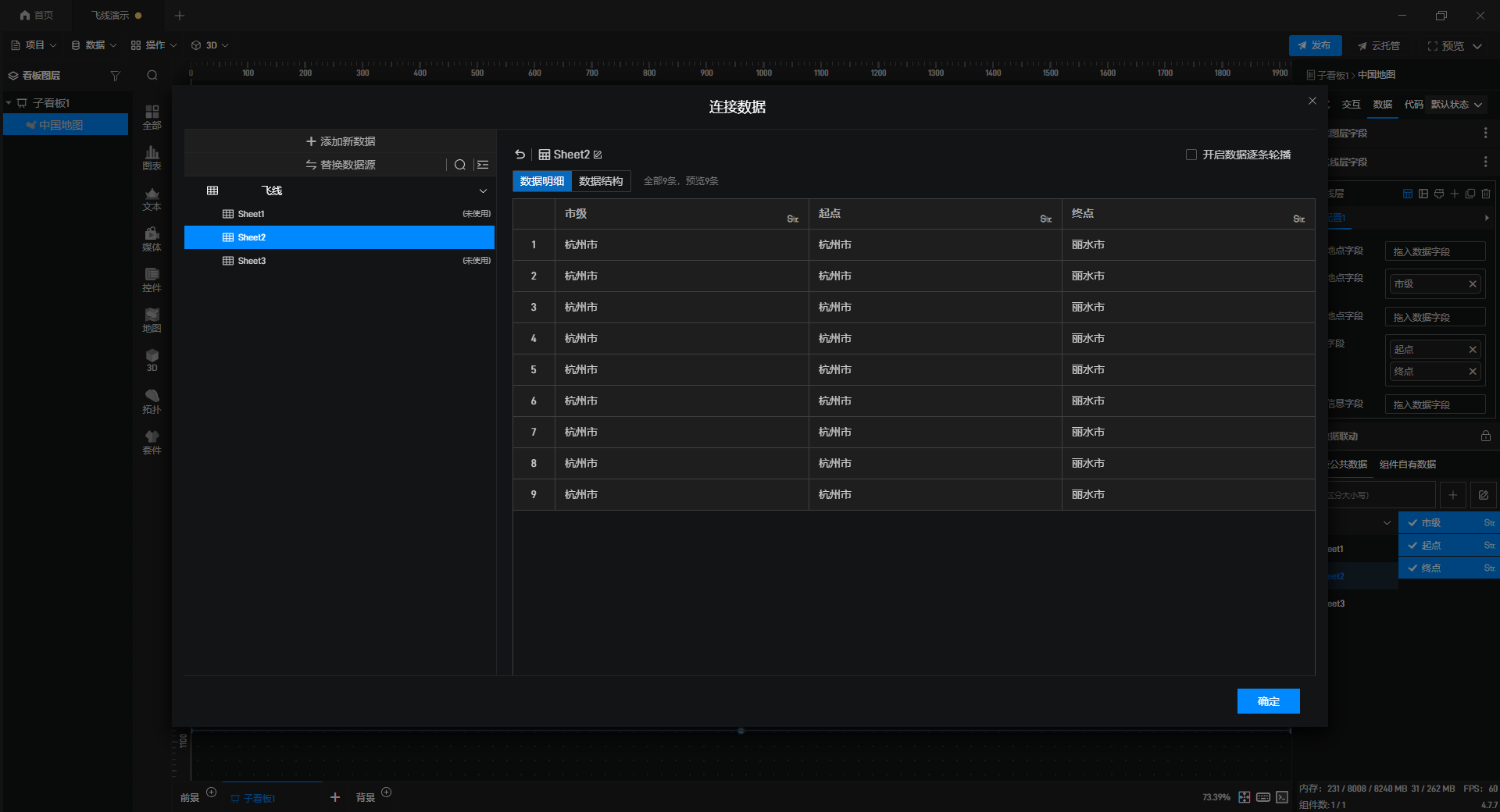

示例数据如下图所示：

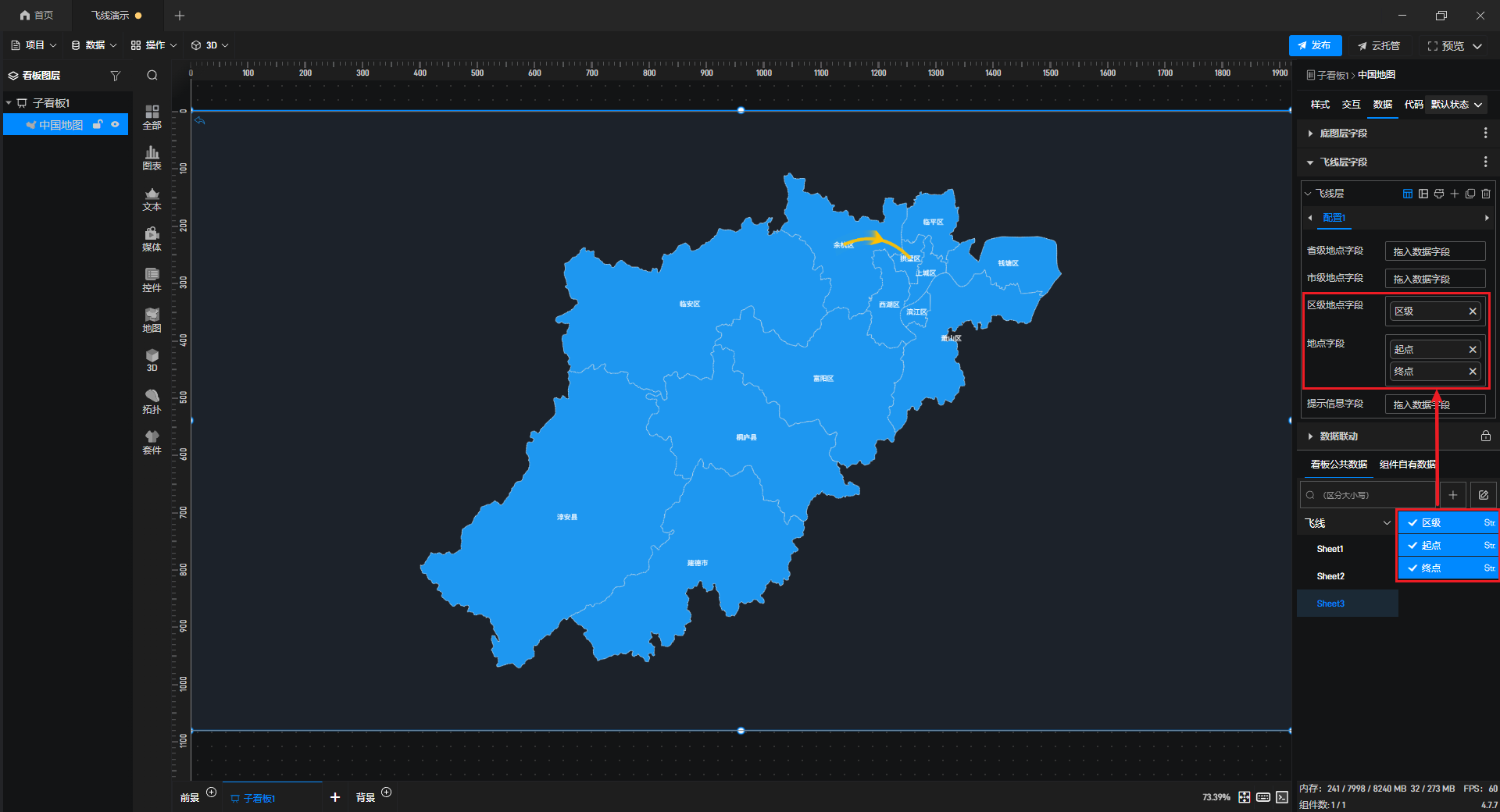

继续双击城市进入区级地图，在“数据”中添加对应的数据字段，即可添加城区之间的飞线。

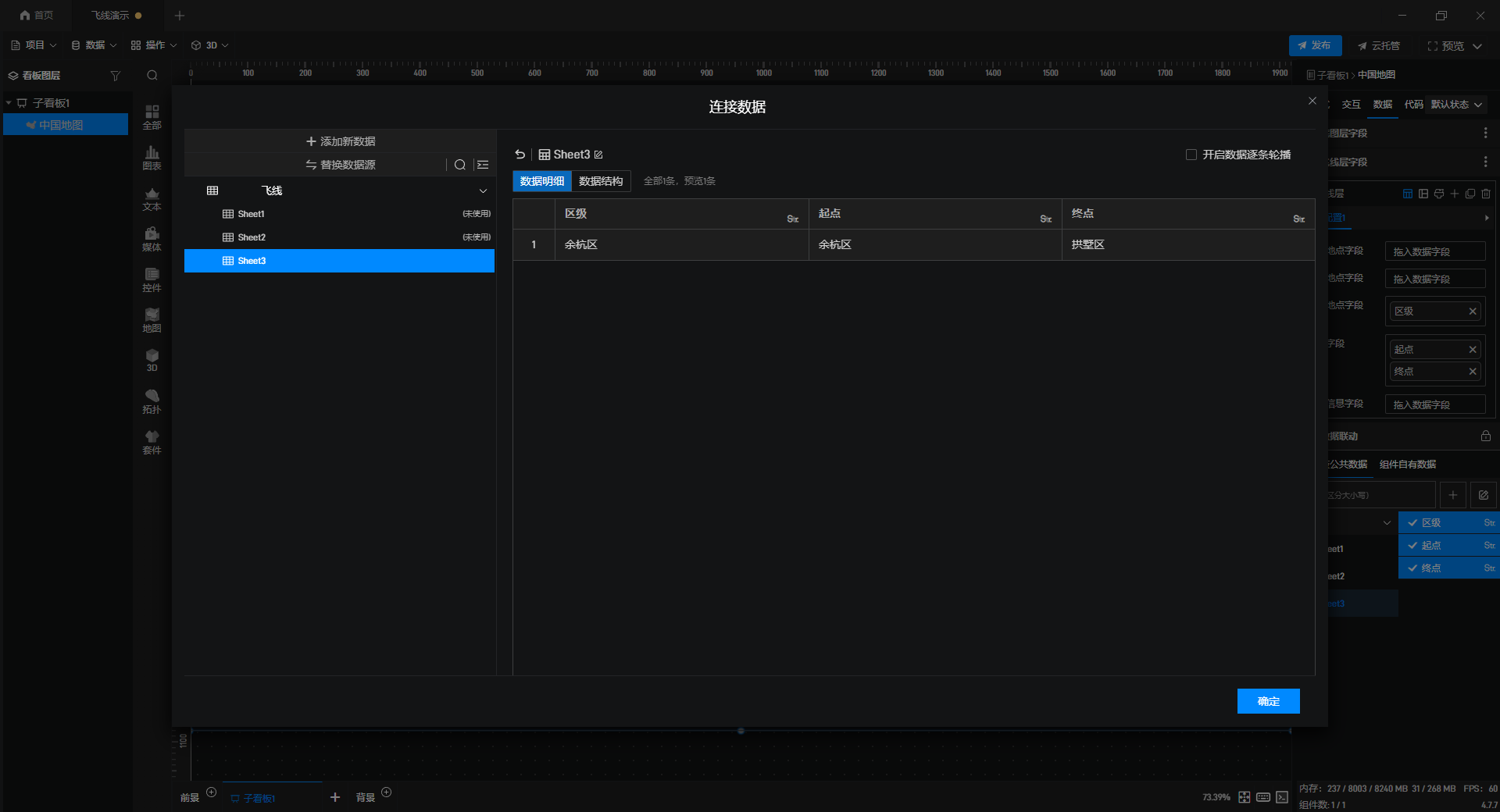

示例数据如下图所示：
