智慧园区数字孪生可视化怎么搭建？助力园区综合管理升级

2026年09月20日 21:08

本文围绕园区管理、数据接入、空间表达和实施验收展开，具体能力以项目条件和官方文档为准。

搭建数字孪生页面时，应先定义对象编码和数据映射，再做模型与交互。模型精度、刷新方式、终端和维护责任都会影响最终体验，不能只看渲染效果。

1 数字孪生搭建的对象模型

在项目启动阶段，建议把使用者分成值班人员、工程运维、园区管理和领导查看等角色。不同角色需要的信息密度不同，页面不应把所有指标同时塞进同一张大屏。先写清楚谁在什么时间、因为哪类问题进入页面，后续的数据和交互才有依据。

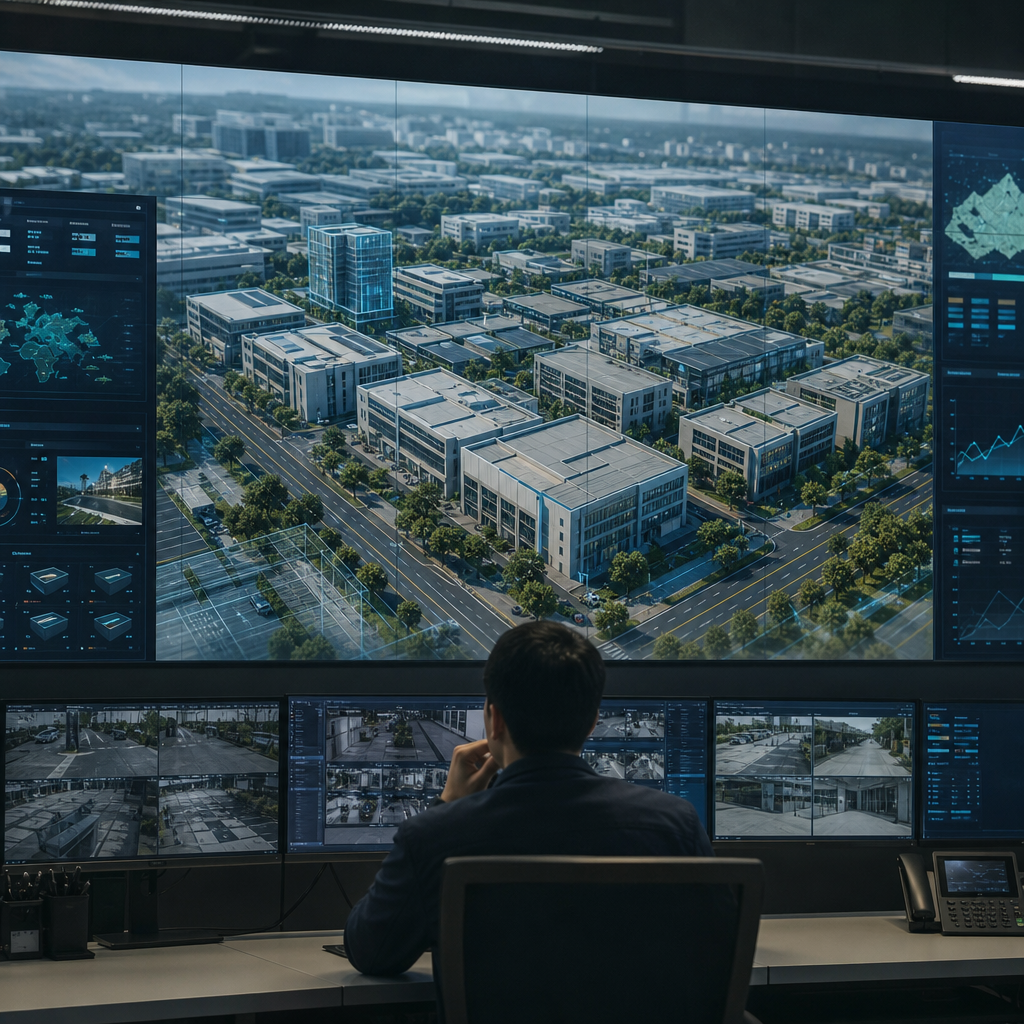

园区数字孪生总览示意图

数据接入前要整理来源系统、字段含义、更新频率、时间格式和异常处理方式。停车系统的车辆状态、门禁系统的通行记录、设备平台的运行值与工单系统的处理状态，往往不在同一套编码里。建立映射表，比先做炫目的三维效果更能减少返工。

准备项	需要核对的内容	验收记录
数据	来源、字段、更新频率、异常状态	接口测试记录
空间	楼栋、楼层、设备与唯一编码	点位抽检记录
权限	角色、可见范围、原系统入口	账号验证记录

空间层级建议从园区、分区、楼栋、楼层、房间到设备逐级下钻。每个对象需要稳定的唯一编码，并与业务系统中的设备编号或资产编号对应。这样，页面上的一个点位才能关联到状态、责任人、最近一次处理记录和原始系统入口。

准备清单：系统与设备清单、空间底图或模型、对象编码、接口说明、账号权限、事件规则、目标终端、维护责任人和验收记录。缺少其中任一项时，应先标记为待确认，不把假设写成项目事实。

2 模型、数据和交互的连接

数据接入与空间映射示意图

园区可视化不是先做一张大屏，再把数据往里塞。真正需要先回答的是：谁在什么时间、为了什么事情打开这个页面，打开以后要做出哪一个判断或动作。物业负责人想看今日异常和任务积压，工程人员要查某台设备的状态与位置，招商或运营人员可能更关心楼宇使用、通行和服务响应。目标不同，页面、数据和验收办法也不同。

数字孪生在园区项目里通常被理解为把空间对象、业务记录和运行状态放到同一套可查询的视图中。它可以是二维园区图，也可以在确有空间表达需求时叠加三维场景。模型本身不等于管理升级；能把一个具体问题查清楚、把需要处理的事项交给对的人，才说明这套视图有用。

项目启动时，建议把“园区管理驾驶舱”这种宽泛说法拆开。值班人员常常先看待确认的事件和责任区域；工程班组需要知道故障设备所在楼层、最近一次状态和维修记录入口；管理层则可能只看趋势、工单完成情况和重点区域变化。把所有数据铺在一个页面上，看似完整，实际会让不同岗位都找不到重点。

一个实用的做法是先选两三条高频流程，例如空调异常报修、停车区拥堵、访客入园或设备巡检超期。逐条写下触发条件、原始数据源、页面上需要呈现的字段、责任岗位和关闭条件。若这些内容写不清，先不要急着讨论三维模型、地图特效或大屏尺寸。流程没有定，后面补再多组件也很难解决使用问题。

3 页面性能与运行维护

事件定位与处置流程示意图

页面还要允许“不确定”的状态存在。接口中断、设备离线、数据尚未刷新或人工确认未完成时，界面应显示最后一次成功更新时间、异常提示或待核实标记。把缺失数据画成正常，短期看上去整齐，后续反而会损害用户对系统的信任。

园区对象通常有层级：园区、分区、楼宇、楼层、房间、设备或点位。层级过粗，用户只能看到“某栋楼有异常”；层级过细，维护成本会被大量房间编号和图层配置拖住。合适的颗粒度取决于现场动作。例如保安到达某个出入口需要查到通道和摄像头，工程人员处理空调告警则要查到设备编号、机房或服务区域。

可以给每类对象设一套稳定标识，并确认这些标识是否在资产台账、工单系统、物联网平台或门禁系统中一致。若同一栋楼在不同系统里有三种名称，先处理映射关系，再做可视化。地图上的一个点只是展示结果，真正决定它能否被查询和联动的是底层编码。

园区数据往往来自不同系统：设备平台记录状态，工单系统记录处理过程，停车或门禁系统保存通行数据，GIS 或 CAD 图纸提供空间边界。接入时最常见的问题不是接口能不能连上，而是字段含义不同。一个系统中的“离线”可能表示设备断网，另一个系统则表示没有最近心跳；同名字段不一定能直接放在同一张图里。

4 从样板区扩展到全园区

试点验证与验收记录示意图

因此，数据清单至少应写明来源、对象主键、字段含义、单位、枚举值、刷新或推送方式、错误处理办法和责任人。对于定时读取的数据，页面应按实际配置显示最近更新时间，不应把它称作持续实时。若项目计划采用事件推送，也要验证网络中断、重连和重复消息时的处理方式。

数据权限也要在接入阶段确认。访客信息、视频地址、员工通行记录、设备账号等内容，不能因为要做统一视图就默认向所有角色开放。设计时可以让管理页面显示汇总状态，把敏感明细留在有权限的原系统或受控详情页中。

事件展示要区分来源状态、页面状态和处置状态。原系统显示设备离线，不等于页面已经完成确认；页面显示红色，也不代表现场问题已经关闭。状态规则、超时阈值、确认人和关闭条件应在项目清单中写明，避免不同岗位对同一颜色做出不同判断。

实施时可以选择一个高频、边界清晰的试点，例如一栋办公楼、一处停车区或一类周界事件。用真实数据核对定位、刷新、权限、通知、转派和回溯，发现问题后再扩展。试点的价值不是做一张漂亮样板，而是找出接口、编码和流程里的实际缺口。

山海鲸可视化面向企业和项目团队，定位是数据可视化与数字孪生应用平台。园区项目可以把文件、接口、数据库、监控、物联网和 GIS 数据按项目需要组织到可视化应用中，具体接入方式仍要以当前版本文档和现场联调结果为准。

对于园区总览，二维项目和报表适合承载区域状态、设备清单、趋势和待办；确有楼宇体量、道路关系或设备空间关系表达需求时，再评估三维场景。三维并不是所有岗位的默认答案，模型资料、终端性能和维护责任都要一并核对。

页面可以按总览、区域、对象详情和原系统入口分层。山海鲸可视化负责把已确认的数据组织成页面、图层和指标，视频回放、门禁授权、设备控制或工单闭环仍应在具备相应职责的专业系统中完成，不能把展示层写成控制系统的替代品。

项目联调时，应逐项确认源系统授权、字段映射、刷新或推送方式、网络与账号、失败提示以及日志留存。山海鲸可视化支持的具体数据源、发布方式、CS/BS 或端渲染/流渲染选项，需要结合版本、模型规模、终端和部署条件测试，文章不对性能指标作预设承诺。

交付时可以留存数据源清单、对象编码表、空间图层规则、页面与岗位对应关系、发布入口、账号权限和变更流程。后续接口字段或园区空间发生变化，维护人员能据此定位受影响页面，再安排复测和发布。

在页面设计上，建议让总览、定位、详情和原系统入口各有明确职责。总览回答哪里有异常，定位回答异常发生在哪里，详情回答异常来自什么数据，原系统入口负责专业操作。四类信息混在一起，值班人员反而更难判断下一步。

发布方式需要结合终端和维护条件评估。二维项目适合快速查看和报表场景，三维场景适合表达楼栋、道路和设备的空间关系；CS、BS、端渲染或流渲染的选择，则要结合模型规模、网络、硬件和账号体系测试。

需要评估园区数据接入、页面组织或定制边界时，可先提交需求评估：https://www.shanhaibi.com/customized。

需要查看行业大屏、模板和园区可视化素材，可前往资源入口：https://www.shanhaibi.com/market。

5 总结与落地边界

总结：智慧园区建设应先定义业务动作，再处理数据、空间和页面。山海鲸可视化可以承担数据组织、空间呈现和多端发布等可视化工作，具体接入和部署范围仍需结合官方文档、现有系统接口与现场测试确认。

FAQ：常见问题

FAQ-1 智慧园区可视化是否要替换原有系统？通常不需要。可视化层负责统一态势、空间定位、数据汇总和入口组织，视频、门禁、停车和工单平台继续负责专业控制与原始记录，是否能打通取决于接口和权限条件。

FAQ-2 怎样判断页面是否真的接入了实时数据？要同时核对数据源、更新时间、刷新方式和延迟范围。页面应显示最近一次成功更新时间，并用断开、无数据或权限不足等状态区分不同原因，不能只用一个红色图标代替。

FAQ-3 三维场景越精细越好吗？不一定。模型精度要服务于定位和业务沟通，过度精细会增加加载、更新和维护成本。应先验证常用视角、关键设备和下钻路径，再决定是否扩展模型细节。

FAQ-4 实施前最应该确认什么？先确认系统与设备清单、接口可用性、对象编码、账号权限、事件处置流程、目标终端和维护责任。选一个小范围用真实数据走通，再确定全园区范围。
