分布式储能站点怎么统一监控？山海鲸可视化多站点方案

2026年10月22日 21:38

2026年10月21日，中国企业家杂志报道，截至2025年底全国新型储能装机达1.36亿千瓦，独立储能占比51.2%。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。站点分散在多个区域时，运维人员往往要在不同系统之间来回切换，难以在同一张图上比较各站点的运行状态。统一监控要解决的是指标口径、数据来源和展示结构三件事，界面好看与否是后面的事。

1 分布式储能站点看板要先盯住哪些指标

看板指标先覆盖设备状态与能量流，再补充收益与告警。指标选取要围绕运维班组的日常判断，无法持续取数的字段不要放进首屏。

• 电池舱温度与簇级电压
• 充放电功率与荷电状态
• 并网点功率与调度执行
• 告警数量与未闭环工单

国家能源局数据显示，截至2025年底，全国已建成投运新型储能装机规模达1.36亿千瓦/3.51亿千瓦时，同比增长84%，独立储能累计装机占比达到51.2%。海博思创在内蒙古包头运维的一座2.4吉瓦时储能电站共有454个电池舱，承担电能存储与释放任务。设备数量多、分布广，指标必须按层级归并后才能用于多站点对比。

数据来源：中国企业家杂志，《“把面粉做成面包”！词元打开储能新价值蓝海》，2026-10-21，访问日期：2026-10-22。

2 分布式储能站点相关数据从哪里接入

数据接入要先明确每类数据的责任系统与更新频率，再由山海鲸可视化统一组织。常见做法是把站点监控系统的实时量、运维系统的工单与告警、经营台账的收益数据分别接入，在平台内按站点编码对齐，形成同一套站点主数据，再供各张看板引用。接入前需要逐类确认字段清单：实时量要明确测点名称、单位与采样周期，工单与告警要明确分级、状态与时间字段，收益数据要明确统计口径与结算周期。权限方面需确认各数据源的读取账号、可访问范围与授权期限，明确哪些字段对哪些角色可见，接入账号与展示权限分开管理，防止因账号共用导致权限边界模糊。

2.1 站点层数据

站点层数据来源较杂，接入方式通常包括文件导入、HTTP 接口、关系型数据库直连，以及监控与物联网设备通过接口转发。使用山海鲸可视化接入前要确认三件事：站点编码是否唯一、时间戳时区是否统一、缺失值与异常值的标记规则是否一致。文件方式适合历史台账与阶段性报表，接口方式适合实时量，数据库方式适合结构化运行记录。每个字段的业务含义与取值范围也要确认，例如荷电状态是否以百分比表示、功率是否区分充电与放电方向，字段含义不清会导致同一指标在不同站点被解读成不同结果。更新频率需按字段分别登记，实时测点与台账数据的刷新周期不同，混在同一张卡片上展示时应注明数据截止时间。

官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-22）

部署与交付方式需按项目条件确认，常见做法是先明确数据存放位置与网络访问关系，再确定应用发布位置与访问范围，最后由运维方按清单核对账号与权限。项目部署流程官方说明给出了各环节的先后关系，可作为交付前的对照依据。

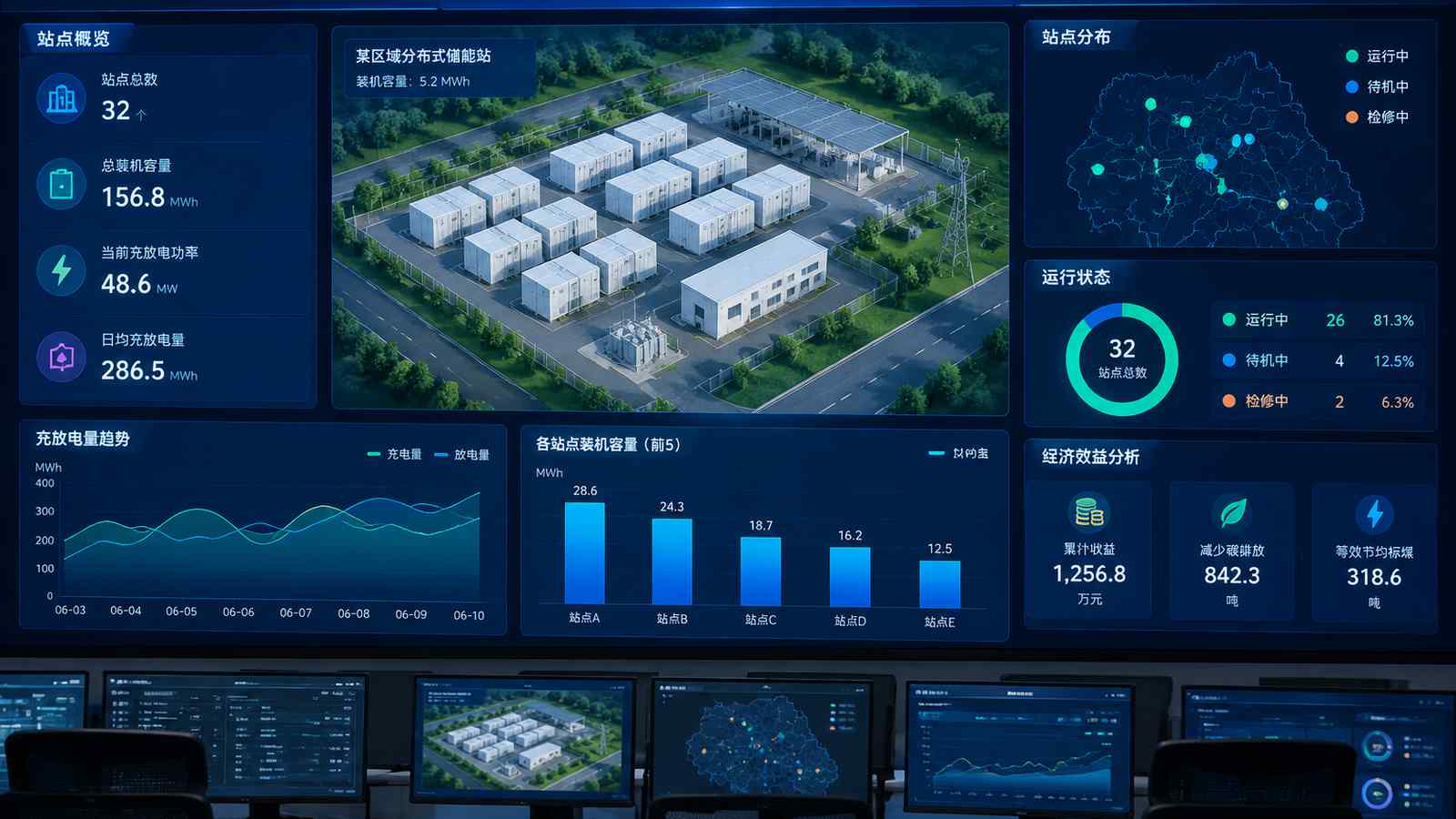

3 分布式储能站点一张图按什么结构组织

一张图建议按站点、区域、汇总三层组织，层层向上归并。站点层看设备与容量，区域层看并网与调度，汇总层看收益与告警，三层共用同一套站点编码，避免同一指标在不同页面出现两个口径。

3.1 站点层：设备与容量

站点层回答单个站点内部发生了什么。展示内容以电池舱、变流器、升压站等设备的状态与容量为主，配合充放电功率与荷电状态曲线，让值班人员能在一屏内判断设备是否处于正常区间，并定位到具体舱位。常见偏差是把站点层做成设备清单的堆叠，缺少状态分级与位置对应，看到异常数值却无法定位到具体舱位。

3.2 区域层：并网与调度

区域层回答多个站点在同一电网节点下的表现。展示内容以并网点功率、调度指令与实际执行的偏差为主，按区域归并站点，便于比较不同站点的响应情况，也为调度沟通提供同一份数据依据。常见偏差是区域划分与电网节点不对应，按行政区划归并后无法反映并网关系。

3.3 汇总层：收益与告警

汇总层回答整体经营与风险状况。展示内容以收益构成、可用率与告警分布为主，按时间与区域两个维度汇总，告警需区分已闭环与未闭环，避免把历史告警与当前告警混在同一计数里。常见偏差是收益口径与财务台账不一致，页面数字无法与结算记录对应。

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板。做多站点看板时，可先用模板确定页面骨架，再用图表组件承载指标卡与趋势图，用三维场景表达站点布局与设备位置，减少从零搭建界面的返工。山海鲸可视化产品介绍与版本价格列出了可选的组件与版本范围，选型时可对照项目需要确认。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-22）

同类主题的现成方案可以作为结构参考。查看智慧风电可视化方案展示demo时，重点看它如何划分场站层与汇总层、如何组织设备状态与告警区域，再对照储能站点的设备类型与指标口径做调整，不必照搬页面元素。

4 上线前要准备哪些资料

资料准备要围绕站点主数据、实时数据、业务台账与展示规范四类展开。资料不齐时，看板可以先做结构，但指标口径无法定稿，建议在开发前完成一次资料清单核对。

• 站点主数据：取自资产或运维台账；站点编码唯一，容量与并网信息按投运状态标注。
• 实时测点清单：取自监控系统点表；测点名称、单位与时区统一，缺失值标记规则明确。
• 告警与工单记录：取自运维系统；告警分级与闭环状态字段完整，时间范围可追溯。
• 展示与权限规范：取自项目方管理要求；页面层级、可见范围与账号归属逐项确认。

按这四部分准备，是因为看板的每个数字都要能追溯到某个系统与某个字段。主数据决定站点能否对齐，测点清单决定实时量能否比较，告警记录决定风险统计是否可信，展示规范决定谁能看到什么。

5 从接入数据到发布使用的实施步骤

实施应按数据、结构、页面、核对、发布、交接的顺序推进。顺序颠倒会让页面反复修改，建议每一步都有对应负责人确认后再进入下一步。

1. 确认站点清单与编码规则，产出经项目方确认的站点主数据清单
2. 梳理测点与数据更新频率，产出测点清单与更新频率登记表
3. 完成各类数据源接入与字段映射，产出字段映射说明与接入记录
4. 按三层结构搭建页面与场景，产出可预览的页面与场景结构
5. 逐项核对数据与页面展示，产出核对记录与偏差处理结果
6. 发布并交接账号与维护说明，产出交接文档与账号归属清单

上线前核对要落到具体字段。使用山海鲸可视化时，可选取若干站点与若干时间点，把页面显示值与源系统记录逐项比对，重点检查汇总值是否与明细一致、告警计数是否按闭环状态区分、时间轴是否与源系统时区一致。核对中发现偏差，应回到字段映射环节修正，而不是在页面上改数。山海鲸可视化官方教程目录中有数据接入与页面配置的操作说明，可作为核对前的准备材料。

核对通过后，把站点清单、字段说明与账号归属整理成一份交接文档，随应用一并交付给运维方。

6 这类项目常见的限制

这类项目的限制主要集中在权限与口径，而不是展示技术。方案能否成立，取决于站点归属是否清晰、调度数据是否可获取、各方对指标口径是否认可，这些条件需要在项目启动阶段就确认。对无法确认的条件，应在方案中明确标注为待定项，而不是用假设值先做页面。

6.1 站点归属与调度权限

站点归属不清时，方案难以成立。若多个站点分属不同投资方或运维方，而项目方未取得统一查看授权，则跨站点对比无法开展；若调度指令数据只在电网侧系统内，项目方无权获取，则区域层的调度执行偏差无法呈现。这类情况需要由项目方与各站点权属方、调度方共同确认数据范围与使用边界，确认结果应形成书面记录。书面记录应包含可查看的站点范围、可用字段与使用目的，后续范围调整时按同一方式补充确认，避免口头约定在人员变动后失效。

出现偏差时的处理方式是回到口径与权限两端排查。若页面数值与源系统不一致，先确认字段映射与时区，再确认源系统是否发生过补数；若某站点数据长期缺失，应标记为不可用并在页面上说明，而不是用估算值填充。权限变更后需重新核对可见范围，避免把未授权站点的数据展示给无关人员。偏差处理过程应留下记录，说明发现时间、原因判断与处理结果，便于后续同类问题快速定位。

7 总结

多站点统一监控的关键是先定指标与口径，再谈页面结构。站点层、区域层、汇总层三层共用一套站点编码，能让不同页面上的同一指标保持一致；数据接入、组件与模板、部署交付、上线核对四个环节各自有明确的确认动作，可以减少后期返工。

展示结构确定后，新增站点按同一规则扩展即可，无需重做页面。项目推进中遇到口径分歧，应以源系统记录与各方书面确认为准。

FAQ：常见问题

FAQ-1 分布式储能站点这类项目需要准备什么资料？

分布式储能站点项目通常需要准备站点主数据、实时测点清单、告警与工单记录、展示与权限规范四类资料。主数据要保证站点编码唯一，测点清单要统一名称、单位与时区，告警记录要包含分级与闭环状态。若部分站点尚未投运或数据由第三方持有，需先确认可获取范围，再决定是否纳入首期看板。

FAQ-2 大概需要多久才能用起来？

用起来的时间取决于数据准备程度与确认环节，无法给出统一工期。若站点清单、测点清单与权限范围在启动阶段即明确，页面搭建可以较快推进；若数据分散在多个系统且口径未统一，前期梳理会占用较多时间。建议把字段映射与核对作为独立环节安排，确认通过后再发布使用。

FAQ-3 成本大概是多少？

成本无法给出统一金额，需按项目条件评估。影响成本的因素包括接入数据源的数量与类型、站点规模、页面与三维场景的复杂程度、部署方式以及后续维护安排。建议先提交数据条件与部署要求，由项目方与实施方共同确认范围后再评估，避免按单一维度估算。

FAQ-4 数据必须放在内网吗？

数据是否放在内网取决于项目方的管理要求与网络条件，需按项目确认。若运行数据涉及生产控制或敏感信息，通常倾向在内网环境访问；若只需展示汇总结果，访问范围可另行约定。部署方式与访问边界应在启动阶段与运维、安全相关人员共同确认，并形成书面记录。

FAQ-5 上线后怎么验收？

验收应以数据一致性为核心，先确认页面显示值与源系统记录逐项吻合。可选取若干站点与时间点做抽查，检查汇总值与明细是否一致、告警计数是否按闭环状态区分、时间轴是否与源系统时区一致。同时核对账号可见范围是否符合授权约定，交接文档是否包含站点清单与字段说明。
