工业制造零碳工厂建设提速如何用山海鲸可视化看工业降碳？

2026年10月27日 18:36

2026年10月26日，工信部碳排放双控方案提出2030年建设500个左右国家级零碳工厂。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。对制造企业来说，真正要回答的是看板该盯哪些指标、数据从哪里来、由谁确认口径，以及上线后怎么核对展示与台账是否一致。下面按指标、接入、结构、资料、步骤与限制逐项说明。

1 工业降碳看板要先盯住哪些指标

工业降碳看板应先盯住与核算边界直接相关的少数指标。

指标不在多，在于每一项都能对应到计量点、台账和责任人。总量、强度、绿电与进度四条线并行，工厂现状与零碳工厂目标才能放在同一张图上比较，月度例会上也便于定位偏差出现在哪一层。

• 综合能耗总量与单位产品能耗
• 单位增加值碳排放强度
• 绿电购入量与使用比例
• 零碳工厂进度与核证状态

2026年10月26日，人民日报海外版刊发工信部碳排放双控方案解读，提出到2030年建设国家级零碳工厂和零碳算力设施500个左右。方案提出规模以上工业单位增加值二氧化碳排放比2025年降低17%以上。这两条事实决定了看板既要看单厂进度，也要看强度类指标的变化趋势。

数据来源：人民日报海外版（新华社稿），《碳排放双控，工业和信息化领域怎样推进》，2026-10-26，访问日期：2026-10-27。

2 工业降碳相关数据从哪里接入

工业降碳数据接入要先定口径再定通道，山海鲸可视化在这一环节承担把多源数据汇总到同一可视化应用的职责。

整体做法是先梳理指标与数据源的对应关系，明确每个指标取自哪套系统、更新频率与责任岗位，再按数据形态选择文件、接口、数据库或设备通道接入，最后在可视化应用内统一时间粒度与单位。接入前把计量点编码、统计周期和核算边界写成清单，同一指标就不会出现两个口径。具体到平台侧，接入动作分三步：先在数据连接中按形态建立对应的数据源条目，文件类确认字段名与表头一致，接口类确认地址、鉴权方式与取数频率，数据库类确认库表结构与只读账号权限；再在数据集内完成字段映射与单位换算，把原始字段对应到指标清单；最后在应用内绑定数据并设定刷新策略。接入前需要确认的字段包括计量点编码、统计周期起止、指标值、单位与数据版本，更新频率要与统计周期匹配，权限事项要明确数据源账号由谁持有、谁可修改连接配置。

2.1 工厂层数据

工厂层数据来源分散，接入方式要按数据形态分别确定。山海鲸可视化可承接的常见方式包括：能源与产量台账以 Excel、CSV 文件定期导入；MES、能源管理系统通过 HTTP 接口按约定频率取数；电表、水表、蒸汽流量计等监控与物联网设备数据经采集网关写入关系型数据库后读取；历史归档数据从关系型数据库或分析型数据库接入。接入前要确认计量点编码唯一、采集频率满足统计周期、缺失值与异常值的处理规则，以及数据责任岗位与更新时点。文件导入要约定由谁在何时上传、覆盖还是追加；接口取数要确认调用频率与失败重试由哪一方负责；数据库读取要确认账号权限范围与字段变更的通知机制。

产品层面，官方文档对可接入数据源有明确列举。官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库。选型时可据此对照现有系统的数据出口形式，逐项确认哪些通道可用、哪些需要先做数据整理。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-27）

部署与交付方式需按项目条件确认，常见做法包括云端发布、内网服务器部署与离线环境交付，具体取决于数据敏感级别、网络隔离要求与运维分工。交付前应明确谁负责数据源账号、谁负责应用发布、版本如何回退，可参照项目部署流程官方说明逐项核对。

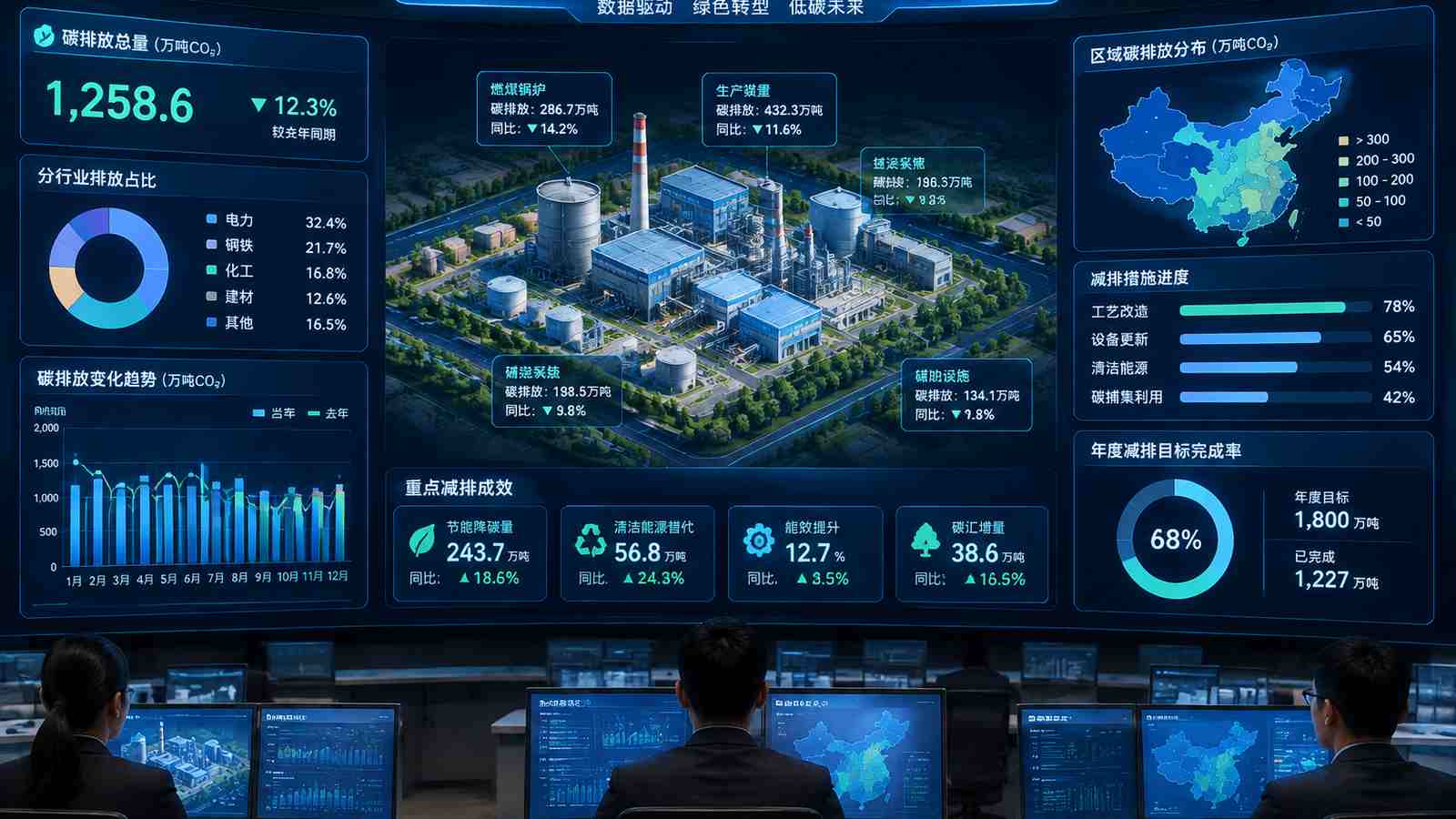

3 工业降碳一张图按什么结构组织

工业降碳一张图建议按工厂层、碳排层、目标层三层组织，从现场到指标再到目标逐级收敛。

三层之间用统一的工厂编码与统计周期串联，点击厂区可下钻到产线与计量点，碳排层汇总能耗与绿电数据，目标层对照零碳工厂指标展示进度。层级不宜过深，值班人员三步内要能找到异常计量点。

3.1 工厂层：厂区、产线与能耗计量点

工厂层以厂区平面或产线示意为底图，标注主要用能设备与计量点位置，并把计量点编码与台账一一对应。展示内容以实时或准实时的能耗读数、设备运行状态为主，异常计量点用颜色区分，现场人员可按位置排查。常见偏差是底图版本与产线改造不同步，或一个计量点对应多个用能设备导致读数无法归属，遇到这类情况应先更新底图与台账再调整展示。

3.2 碳排层：能耗、碳排放强度与绿电比例

碳排层把能耗数据按核算边界折算为碳排放，展示总量、单位增加值强度与绿电比例三条主线。折算系数与统计周期要在图面上注明来源与版本，绿电部分区分购入量与使用量，证书量不能直接当作使用量展示。常见偏差是折算系数长期未更新、强度指标的分母周期与分子不一致，或绿电购入量与实际使用量混用，展示时应把系数版本与统计周期一并标出。

3.3 目标层：零碳工厂指标、进度与核证

目标层对照零碳工厂各项指标列出当前值、目标值与完成进度，并标注核证状态与支撑材料归档位置。进度展示以已确认数据为准，未完成核证的部分单独标识，管理层可据此区分已达成与待确认项。常见偏差是进度按计划值而非确认值计算，或核证材料归档位置未随指标更新，展示时应保留状态标识与材料入口。

产品能力上，山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板。三层结构可分别用图表组件呈现指标、用三维场景呈现厂区与产线，模板可作为版式起点再按企业口径调整。具体版本与价格可查看山海鲸可视化产品介绍与版本价格。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-27）

同类主题的现成方案可作为结构参考，先看版式如何划分层级、指标卡如何组织、下钻路径如何设计，再对照本厂计量点与核算边界做替换。智慧工厂生产线方案展示demo可用于比对厂区与产线的呈现方式，参考时以自有数据口径为准。

4 上线前要准备哪些资料

上线前要把资料按指标、数据源与责任三部分备齐，缺一项就会拖慢核对。

资料准备的重点不是数量，是每份资料都能回答指标取自哪里、按什么口径统计、由谁确认。建议在项目启动会上逐项落到岗位与日期，形成清单后再进入接入环节。

• 指标与核算边界清单：取自双控方案与企业碳核算制度；指标定义、边界与折算系数需版本化。
• 计量点与设备台账：取自能源管理系统与设备台账；计量点编码唯一、对应产线与用能设备。
• 能耗与产量原始数据：取自电表采集、MES 与产量报表；统计周期一致、缺失值有处理规则。
• 绿电与核证材料：取自购电合同与绿证台账；区分购入量与使用量、标注有效期。

按这三部分准备，是为了让每个展示指标都能回溯到原始记录与确认人。资料齐备后，接入与版式调整可以并行推进，核对阶段也能按清单逐项比对，减少返工。资料清单还应标注每份文件的版本与更新日期，避免接入时用到过期台账。

5 从接入数据到发布使用的实施步骤

实施步骤按口径确认、数据接入、版式搭建、核对、发布、复盘六步推进。

六步之间存在依赖关系，前一步未确认就进入下一步，后续核对会反复。建议每步留下书面确认记录，明确责任人与完成时点，再进入下一环节。

1. 确认指标清单与核算边界，产出经确认的指标定义与边界说明
2. 梳理数据源与计量点对应关系，产出数据源与计量点对照表
3. 按数据形态完成通道接入与校验，产出接入记录与校验结论
4. 搭建三层版式并绑定指标，产出可预览的应用版本
5. 逐项核对展示值与台账值，产出核对记录与异常处理结论
6. 发布应用并约定更新与复盘，产出发布说明与更新责任约定

上线前的核对要落到数值层面。山海鲸可视化环境中可把同一统计周期的展示值与原始台账逐项比对，重点看汇总口径、单位换算、时间粒度与缺失值处理是否一致，异常项记录后回到数据源修正。核对范围应覆盖每个下钻层级，不能只在总览页比对。操作方法与组件配置可参照山海鲸可视化官方教程目录，按版本选择对应章节。

核对通过后进入发布环节，发布前再确认一次数据更新频率与责任岗位。

6 这类项目常见的限制

这类项目的主要限制在核算边界与计量口径，展示层无法替代确认环节。

可视化能把数据组织清楚，但指标是否成立取决于核算边界、计量点覆盖与确认流程。边界不清或计量缺失时，图面越完整越容易误导判断，确认责任要前置。平台侧能做的是按确认后的口径组织数据、标注来源与版本，不能替企业判断某项能耗是否应计入边界，也不能替代核证环节。

6.1 碳排放核算边界与能耗计量要一致

方案不成立的情形通常有三类：核算边界与计量点覆盖范围不一致，例如外购蒸汽计入能耗但未纳入碳排折算；计量点缺失或一表多户，导致产线能耗无法拆分；统计周期与产量报表周期错位，使强度指标失真。出现这些情况时，需要由能源管理、生产与碳核算岗位共同确认边界与拆分规则，再决定展示层级。

偏差出现时的处理方式是回到原始记录核对，先确认是数据问题还是口径问题。数据问题修正采集或导入环节，口径问题则更新指标定义与折算系数版本，并在图面注明变更时点。确认责任应落在企业内部的碳核算负责人，平台侧只负责按确认后的口径呈现，不替代判断。

7 总结

工业降碳看板的价值在于把指标、数据与责任对齐，不在堆叠图面。

先定指标与核算边界，再按数据形态选择接入通道，用工厂层、碳排层、目标层三层结构组织一张图，最后以逐项核对保证展示值与台账一致。每一步都需要企业侧确认，平台承担组织与呈现。

资料准备与实施步骤可以并行推进，但核对环节不能省略。边界与计量口径的限制要提前识别，确认责任落到岗位，项目才具备持续更新的基础。

FAQ：常见问题

FAQ-1 工业降碳这类项目需要准备什么资料？

工业降碳项目需要准备指标与核算边界清单、计量点与设备台账、能耗与产量原始数据、绿电与核证材料四类资料。资料需明确每项指标的来源系统、统计周期与确认岗位。若企业尚未建立碳核算制度，需先由能源管理与生产岗位共同确认边界，再进入数据接入环节。

FAQ-2 大概需要多久才能用起来？

使用时间取决于数据准备程度与确认环节，无法统一给出。数据源清晰、计量点编码完整、口径已确认的项目推进较快；需要补建台账或跨部门确认边界的项目，前期准备占用时间更多。建议先完成指标清单与数据源对应关系，再评估各阶段安排。

FAQ-3 成本大概是多少？

成本无法给出统一金额，取决于数据源数量、接入方式、部署环境与版式复杂度。文件导入与接口取数的投入不同，内网部署与云端发布的资源要求也不同。建议提交数据条件与部署要求后按项目范围评估，避免以单一报价套用不同场景。

FAQ-4 数据必须放在内网吗？

是否放在内网取决于企业数据敏感级别与网络管理要求，没有统一答案。涉及生产与能耗明细的项目通常倾向内网环境，仅展示汇总指标的项目可选择其他方式。部署方式需按项目条件确认，包括网络隔离要求、运维分工与数据更新通道。

FAQ-5 上线后怎么验收？

验收以展示值与原始台账逐项一致为准。可按统计周期抽取若干指标，比对总览与下钻层级的数值、单位与时间粒度，检查缺失值与异常值处理是否符合约定。同时确认数据更新频率、责任岗位与回退方式已书面记录，异常项有处理结论。
