无人机机巢运维怎么可视化？山海鲸可视化多机巢监控方案

2026年10月26日 13:54

截至2026年10月26日，无人机机巢正从单点试点走向多机巢协同，设备状态、电池与任务排程成为运维重点。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。多机巢铺开之后，运维人员面对的往往是几套互不相通的机巢管理后台，很难在同一屏上看清哪个巢位空闲、哪块电池该换、哪条航线受天气影响。要把这些信息收拢成一张可用的运维视图，先得明确看什么、数据从哪来、图怎么组织，再谈上线与验收。

1 机巢运维看板要先盯住哪些指标

机巢运维看板应先盯住可用性、能源与任务执行三类指标，再补充告警与工单记录。

可用性决定机巢能否接单，能源决定单次任务能否完成，任务执行反映调度是否合理。三类指标要在同一时间轴上对齐，才能判断一次任务延误是设备原因还是排程原因。指标口径需在项目启动时与运维负责人逐项确认，避免上线后反复改定义。

• 巢位在线率与离线时长
• 电池健康度与充电状态
• 舱门温控与载荷状态
• 任务完成率与故障工单

政策层面对低空基础设施的通信与标准提出了明确要求。2026年2月，工业和信息化部等五部门印发《关于加强信息通信业能力建设支撑低空基础设施发展的实施意见》。意见提出到2027年全国低空公共航路地面移动通信网络覆盖率不低于90%，研制不少于10项信息类基础设施标准。机巢运维所依赖的链路质量与数据规范会逐步统一，看板指标也应预留与标准对齐的空间。

数据来源：央广网，《强化信息通信助力低空经济》，2026-03-23，访问日期：2026-10-26。

2 机巢运维相关数据从哪里接入

机巢运维数据接入要先定数据源清单，再按巢位、设备、任务三类分层接入。先梳理现有系统清单，区分哪些数据已有接口、哪些只能导出文件、哪些需要从监控设备读取，再统一时间戳与设备编码。接入时优先保留原始字段，展示层再做聚合，避免源头口径被改写。山海鲸可视化在这一环节承担的是把多来源数据汇聚到同一数据模型，供后续图表与三维场景调用。

2.1 巢位层数据

巢位层数据常见接入方式包括文件导入、HTTP 接口、关系型数据库直连，以及从监控与物联网设备读取状态流。文件适合历史台账与静态配置，接口适合任务与状态实时同步，数据库直连适合已有业务系统的机巢档案，设备侧数据则需确认采集网关的协议与推送频率。接入前要确认三件事：设备编码是否唯一且与业务系统一致，时间字段是否统一时区，缺失值与异常值如何标记。山海鲸可视化支持在接入后对字段做映射与清洗，但源头编码规则仍需由运维方先行统一，否则后续关联会出现错位。

官方文档对可接入的数据源有明确列举，项目选型时可据此对照现有系统。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-26）

产品事实：官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库。

部署与交付方式需按项目条件确认，常见做法包括云端发布、内网部署与混合方式，具体取决于数据敏感级别与网络条件。交付前应明确谁负责服务器资源、谁负责数据接口维护、发布后的访问权限如何分配。相关流程可参照项目部署流程官方说明，在项目启动会上逐项落定责任人与时间点。

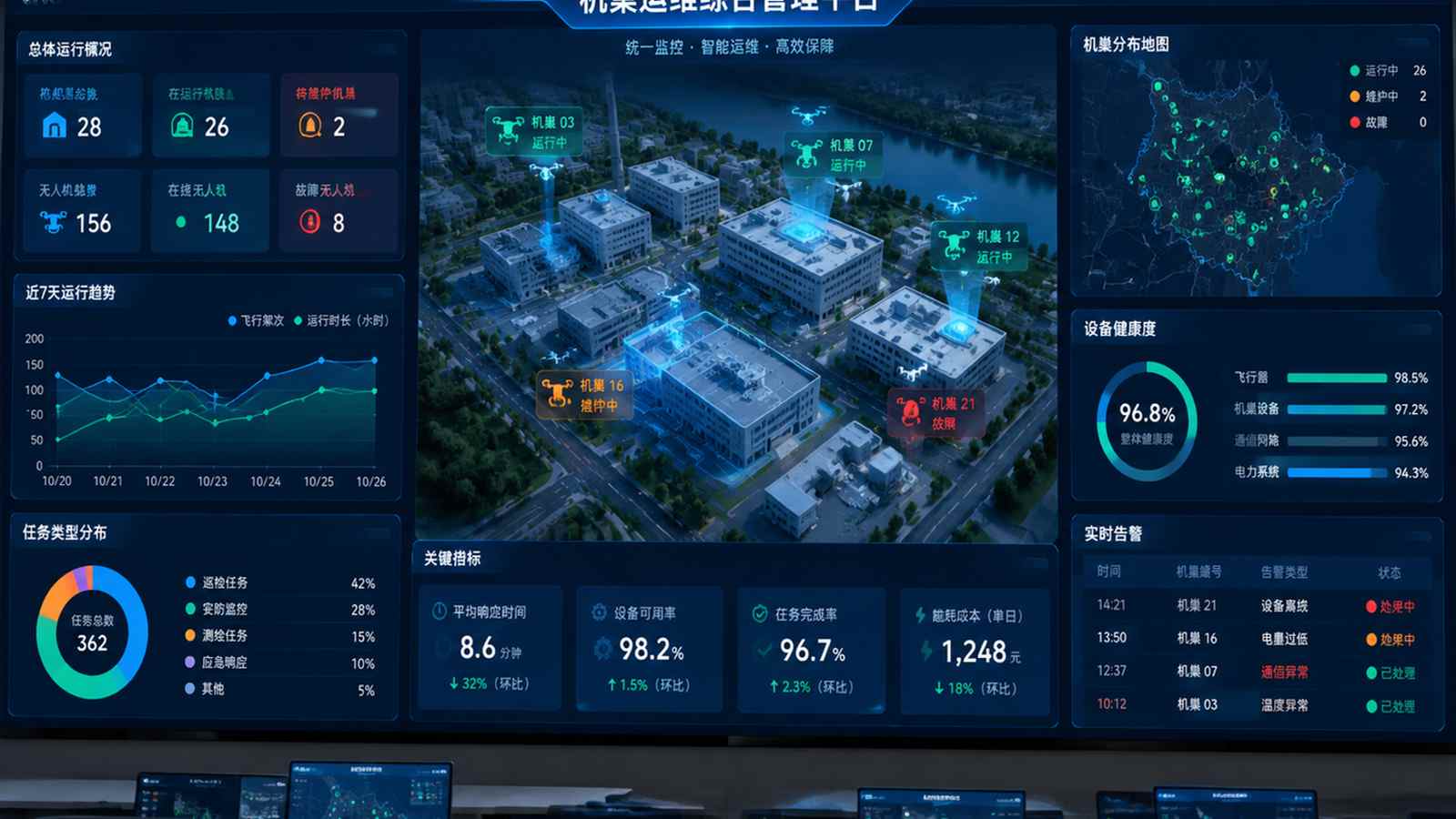

3 机巢运维一张图按什么结构组织

机巢运维一张图宜按巢位、设备、运维三层组织，层间用统一设备编码关联。

巢位层回答在哪里、覆盖多大范围；设备层回答单巢内部状态是否正常；运维层回答任务与故障如何处理。三层共用一套编码与时间轴，点击任一巢位可下钻到设备与工单，不必在多张图之间反复切换。

3.1 巢位层：机巢分布与覆盖

巢位层以地理分布图为主视图，标注每个机巢的位置、服务半径与当前在线状态。覆盖范围可用多边形或缓冲区表达，与任务航线叠加后可看出哪些区域存在覆盖空档。该层不展开设备细节，只保留状态色与数量汇总，便于值班人员快速定位异常巢位。

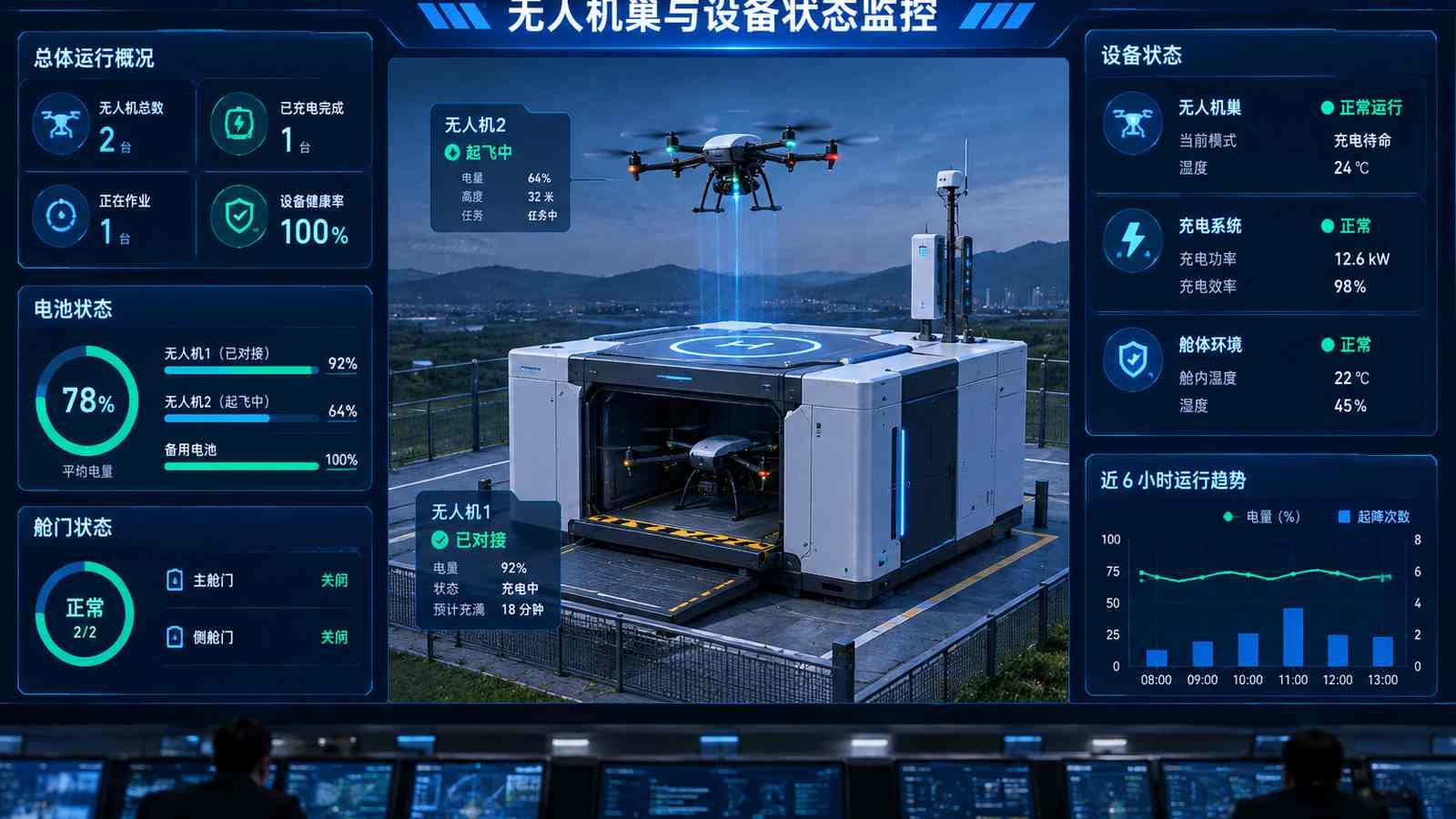

3.2 设备层：电池、载荷与舱门

设备层聚焦单巢内部，展示电池仓位、剩余电量、循环次数、载荷挂载与舱门开合状态。电池是换电型机巢的关键资源，需按仓位显示可用与占用情况；舱门与温控状态反映机巢是否处于可作业条件。该层数据多来自设备侧采集，刷新频率需与设备推送能力匹配。

3.3 运维层：任务、故障与备件

运维层汇总任务排程、执行结果、故障工单与备件库存。任务视图按时间轴排列，标注延误与取消原因；故障视图按等级归类，关联处理人与处理时长；备件视图显示关键件库存与补货状态。该层用于判断运维资源是否够用，而非展示设备实时状态。

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板。落到机巢项目上，巢位分布可用地图组件叠加状态标记，单巢内部可用三维模型表达舱门与电池仓位，运维指标用图表组件呈现，三类视图在同一工程内通过编码联动。组件与模板可减少从零搭建的工作量，但模型精度与字段映射仍需按项目实际调整。选型与版本差异可参考山海鲸可视化产品介绍与版本价格。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-26）

同类主题的现成方案可以作为结构参考，例如电力行业的无人机指挥中心展示，其分层方式与机巢运维有相通之处，可对照其巢位与任务的组织逻辑，再结合自身设备类型调整字段与交互。参考时重点看层级划分与下钻路径，不必照搬配色与指标。无人机电力指挥中心方案展示demo

4 上线前要准备哪些资料

上线前要备齐三类资料：机巢与设备台账、任务与工单记录、指标口径说明。

台账决定图上有哪些对象，记录决定趋势能否回看，口径说明决定不同角色看到的数据是否一致。三类资料应在开发前完成一次对齐会，由运维、设备与数据三方共同确认，避免开发中途反复变更。

• 机巢与设备台账：取自设备管理系统；机巢编码与设备编码唯一，位置字段精确到点位。
• 任务与工单记录：取自调度与运维系统；任务编号唯一，延误与故障原因按统一分类填写。
• 电池与备件记录：取自仓储与设备台账；电池按编号追踪循环次数，备件按品类记录库存。
• 指标口径说明：由运维负责人确认；在线率、可用率与故障分级的分母分子逐项写清。

按这三部分准备，是因为看板的每个图形都对应一类对象、一段记录和一条口径。资料齐全后，开发只需做映射与呈现，核对也有据可依。

5 从接入数据到发布使用的实施步骤

实施应按数据梳理、接入建模、视图搭建、核对、发布、移交六步推进，每步留确认记录。

六步的顺序不宜颠倒，尤其核对要在发布之前完成，否则问题会带到使用环节。每步结束时由运维方签字确认，确认内容写入项目记录，便于后续追溯。

1. 梳理现有系统与数据源清单
2. 按巢位设备任务三类接入数据
3. 统一编码时间戳与缺失值规则
4. 搭建巢位设备运维三层视图
5. 逐项核对数值与源系统一致性
6. 按角色配置权限并发布移交

上线前核对数据与展示是否一致，可用抽样比对的方法：从源系统随机抽取若干机巢与时段，与看板显示的在线状态、任务数量、故障记录逐项对照，差异要能解释到字段级。山海鲸可视化工程内可保留数据源与组件的对应关系，便于定位差异来自接入、映射还是展示逻辑。核对中发现的口径分歧，应回到指标说明修订，而不是在展示层临时改数。操作细节可查阅山海鲸可视化官方教程目录，按接入、组件与发布章节逐项对照。

核对通过后进入试运行，试运行期间保留源系统并行查看，确认无系统性偏差再正式切换。切换后仍需约定数据异常的反馈路径，避免问题积压到下一次迭代。

6 这类项目常见的限制

这类项目的限制主要来自数据口径不统一与设备侧采集能力差异，需在启动阶段确认。

机巢品牌与型号不同，状态字段的含义可能不一致，同一叫法在不同系统中分母不同。若运维方无法指定唯一口径负责人，看板数值会长期存在争议。设备侧若只能提供日级汇总，实时状态视图就应降级为状态快照，不能承诺连续刷新。

6.1 机巢在线口径、故障分级与维护周期

在线口径是最容易出偏差的一项。有的系统以心跳为准，有的以舱门可开启为准，两者在维护窗口内会给出不同结果。若项目方不能在启动会上确认采用哪一种，并指定由运维负责人签字，在线率指标就不具备可比性，方案在该项上不成立。出现偏差时，应先比对心跳日志与舱门记录，定位差异时段，再决定是否调整口径，而不是直接修改展示数值。

故障分级与维护周期同样需要明确责任方。故障等级若由设备厂商与运维方各自定义，工单统计会出现同一事件两种归类。维护周期涉及备件更换与电池退役，若仓储记录未按编号追踪，电池健康度视图只能显示估算值。处理方式是先冻结一版分级表与周期表，由运维与设备两方共同确认，运行一段时间后再评估修订，修订需留版本记录，避免历史数据被追溯改写。

7 总结

机巢运维可视化的关键是先把指标口径与数据来源定清楚，再谈图形与交互。

多机巢协同带来的复杂度，主要不在画图，而在不同系统之间的编码与时间对齐。看板能减少值班人员的切换成本，但前提是台账、记录与口径三类资料在开发前完成确认，否则图形越丰富，解释成本越高。

按巢位、设备、运维三层组织视图，配合接入前的数据梳理与上线前的抽样核对，可以让看板在实际值班中站得住。部署方式、版本与字段映射需按项目条件逐项确认，不宜在需求未定时预设结论。

FAQ：常见问题

FAQ-1 机巢运维这类项目需要准备什么资料？

机巢运维项目需要准备机巢与设备台账、任务与工单记录、电池与备件记录，以及指标口径说明四类资料。台账要保证编码唯一、位置精确到点位；记录要保证任务编号唯一、原因分类统一；口径说明要写清在线率与故障分级的分母分子。若设备侧只能提供汇总数据，需在资料中注明采集频率，并相应调整实时视图的预期。

FAQ-2 大概需要多久才能用起来？

用起来的时间取决于数据准备程度与确认环节的快慢，无法预先给出统一工期。若台账齐全、接口可用、口径一次确认，推进会相对顺畅；若设备编码不统一或需新增采集网关，则要先完成数据治理再进入视图搭建。建议在启动会上把确认责任人与确认节点写清，减少中途反复，具体排期按项目条件评估。

FAQ-3 成本大概是多少？

成本无法给出统一金额，需按项目条件评估。影响成本的主要因素包括数据源数量与接入方式、是否需要新增采集设备、三维模型精度要求、部署环境与访问范围，以及上线后的维护分工。建议先提交数据条件与部署要求做需求评估，再据此确定范围与投入，避免在范围未定时比较报价。

FAQ-4 数据必须放在内网吗？

数据是否放在内网取决于数据敏感级别与项目方的网络条件，需按项目条件确认。若机巢位置、任务航线等信息属于受限范围，通常倾向内网或混合方式；若仅为状态汇总且访问范围有限，也可采用其他部署方式。部署方式的选择要与运维方、信息安全负责人共同确认，并在交付前明确访问权限与维护责任。

FAQ-5 上线后怎么验收？

上线后验收应以抽样比对为主，确认看板数值与源系统一致。可随机抽取若干机巢与时段，对照在线状态、任务数量、故障记录逐项核查，差异需能解释到字段级；同时确认权限配置与角色可见范围符合约定。验收还应包含试运行期间的异常反馈记录，确认反馈路径畅通后再正式切换。
