露天矿山如何借助倾斜摄影与数字孪生实现精细化治理？关键在于把地形地貌、采剥工程、生产设备与安全风险纳入统一的 GIS 时空底座

2026年08月18日 18:32

在绿色矿山、智能矿山和矿山数字化转型持续推进的背景下，露天矿山管理正在从传统的人工测量、二维图纸和分散台账，逐步转向以三维空间感知、实时数据接入和智能分析为基础的新型生产管理模式。

露天煤矿、金属矿山、砂石矿山和大型采石场通常具有作业区域广、地形起伏大、采场结构复杂、运输距离长、边坡风险高和设备类型多等特点。矿坑、排土场、尾矿库、运输道路、破碎站、工业广场、变电站、泵站和地下管线之间存在高度复杂的空间关系。仅依靠传统测量成果和二维 GIS 图层，已经难以完整表达矿山真实状态，更难支撑采剥计划、边坡监测、运输调度和生态修复等复杂业务。

倾斜摄影能够快速获取矿区高分辨率影像与三维实景模型，GIS 负责组织地形、地质、设施和业务数据，数字孪生则进一步将采场、设备、人员、环境和生产流程映射到动态数字空间中。三者融合后，矿山管理能够从“定期测量、事后分析”逐步转向“实时感知、动态研判和预测决策”。

山海鲸素材广场：点击此处查看

山海鲸图文教程：点击此处查看

山海鲸视频教程：点击此处查看

为什么露天矿山需要倾斜摄影建立高精度三维空间底座？

露天矿山的地表形态变化非常明显。随着采掘推进、台阶扩帮、道路改线、排土场堆填和边坡治理持续进行，矿区地形几乎处于不断变化之中。传统测量虽然能够获取关键断面和控制点，但在大范围、复杂地形和高频更新场景下，往往存在采集周期长、作业风险高和空间表达不完整等问题。

倾斜摄影通过搭载多镜头相机的无人机，从垂直和倾斜多个角度获取矿区影像，再经过空中三角测量、密集匹配、纹理映射和三维重建，生成具有真实纹理和空间坐标的三维实景模型。

对于矿山而言，倾斜摄影可以较为完整地表达：

• 采坑边界与开采范围
• 台阶高度、平台宽度和坡面形态
• 运输道路、转弯平台和临时便道
• 排土场堆体结构与边界变化
• 破碎站、筛分站和转载站空间布局
• 露天采场积水区与排水沟渠
• 高边坡、危岩体和地表裂缝
• 工业场地、建筑设施和临时构筑物
• 复垦区域、裸地范围与植被恢复情况

与单纯的三维设计模型不同，倾斜摄影生成的是基于现实场景的三维实景成果，更适合反映矿区当前真实状态。通过周期性航测，还可以形成多时相三维模型，为矿山地形变化分析和工程量计算提供可靠依据。

GIS 如何将矿山地形、地质与生产数据组织成统一空间体系？

矿山数据具有明显的多专业特征。地形测量、地质勘探、采矿设计、生产调度、设备管理、安全监测和生态修复等部门，往往使用不同的数据格式和业务系统。如果没有统一的 GIS 空间底座，各类数据很难准确叠加，也难以形成跨专业分析。

GIS 可以将矿山空间信息按照不同层级进行组织，包括矿区、采场、采区、台阶、工作面、排土场、道路、设施和监测点位等。对于地质专业，还可以进一步管理地层界线、断层、褶皱、矿体边界、钻孔、采样点、品位模型和地质剖面。

在统一坐标系下，矿山可以将以下数据进行叠加分析：

地形数据

包括数字高程模型 DEM、数字表面模型 DSM、等高线、坡度、坡向、地形起伏度和汇水分析结果。

地质数据

包括地质构造、岩性分区、矿体模型、钻孔数据库、矿石品位、断层带和水文地质信息。

工程数据

包括采剥境界、台阶设计、采掘计划、道路中心线、排土场边界、边坡治理工程和排水工程。

生产数据

包括铲装设备位置、运输车辆轨迹、破碎站产量、矿石流向、作业面状态和班次产量。

安全监测数据

包括边坡位移、GNSS 监测点、裂缝监测、雷达监测、雨量站、水位计、视频监控和人员定位数据。

GIS 的价值并不只是“把图层叠加到地图上”，更重要的是建立不同空间对象之间的拓扑关系和业务关系。例如，一处边坡监测点属于哪一个台阶，某条运输道路影响哪些作业面，某个排水沟服务哪个汇水区域，某处地质断层是否穿越设计采场边界，这些都需要通过空间分析和对象关联进行表达。

倾斜摄影与数字孪生如何还原矿山真实生产场景？

倾斜摄影建立的是矿区的三维实景基础，数字孪生则需要在此基础上进一步增加对象属性、实时状态和业务逻辑。

在数字孪生矿山中，采场、台阶、道路、设备、边坡、排土场和监测点都可以被定义为具有唯一身份的数字对象。每个对象不仅具有空间位置，还可以关联设计参数、运行状态、历史变化、责任单位和管理流程。

例如，一个采场数字对象可以关联：

• 采区名称与开采标高
• 当前采剥边界
• 计划推进方向
• 设计台阶参数
• 矿岩量与品位信息
• 当班生产任务
• 作业设备数量
• 安全风险等级
• 地质和水文条件
• 历史测量成果

一台矿用自卸车则可以关联车辆编号、载重等级、当前位置、行驶速度、燃油消耗、载荷状态、驾驶员信息和历史轨迹。一个边坡监测点可以关联位移量、沉降量、变化速率、预警阈值和风险等级。

当这些对象被统一放置到三维场景中，管理人员就可以通过模型点击、空间查询、状态筛选和时间回溯等方式，查看矿山从地形到设备、从工程到安全的完整运行状态。

这使矿山数字孪生从“静态三维展示”升级为“带有实时数据和业务语义的空间运营系统”。

数字孪生如何辅助露天矿山采剥计划与工程量核算？

采剥计划是露天矿山生产组织的核心内容，涉及采场推进、台阶形成、矿岩量控制、运输能力配置和剥采比管理。传统工程量核算通常依赖测量断面、方格网或阶段性测量成果，数据更新频率有限，难以随时反映现场变化。

通过倾斜摄影建立不同时期的三维实景模型后，矿山可以对多期地形进行差异分析，计算采挖区域、回填区域和堆积区域的体积变化。

常见应用包括：

• 采场实际采剥量核算
• 排土场堆存量计算
• 矿区地形变化检测
• 设计断面与实际断面对比
• 台阶标高与边界偏差分析
• 采剥计划完成率评估
• 月度、季度和年度工程量统计
• 超挖、欠挖和越界开采识别

系统可以将设计面、计划开采境界和实际三维模型进行对比，通过颜色分级显示偏差区域。例如，超出设计边界的区域可以标记为高风险，未达到设计标高的区域则提示存在欠挖或推进滞后。

对于采矿工程师和生产调度人员而言，这种基于三维实景和 GIS 的工程量分析，比单纯查看表格数据更直观，也更有利于及时调整采剥顺序和设备配置。

边坡安全监测为什么需要三维空间表达与时序分析？

露天矿山边坡具有高差大、岩体结构复杂和受降雨、爆破、地下水及采掘扰动影响明显等特点。边坡失稳往往不是突然发生，而是经历位移积累、裂缝扩展、局部变形和加速变形等过程。

传统监测系统可以提供 GNSS 位移、地基雷达、测斜仪、裂缝计和水位计等数据，但如果这些数据只是以列表或曲线形式展示，管理人员很难快速判断风险在空间上的分布和影响范围。

数字孪生 GIS 平台可以将监测数据直接映射到对应边坡、台阶或地质单元上，并结合三维地形模型展示不同时间段的形变过程。

平台可以重点分析：

位移变化趋势

展示监测点的累计位移、水平位移、垂直位移和位移速率，识别持续变形或加速变形区域。

监测点空间聚集

分析多个监测点是否同时出现异常，判断风险是否具有区域性特征。

形变与降雨关联

将降雨量、地下水位和边坡位移进行时序关联，识别极端降雨或持续降雨对边坡稳定性的影响。

形变与采掘活动关联

对比爆破、剥离、排土和道路施工等活动，分析工程扰动与边坡响应之间的关系。

风险影响范围评估

根据变形区域、潜在滑移方向和下方设施分布，判断运输道路、设备停放区、供电设施和人员作业区可能受到的影响。

通过这种空间化、时序化的监测方式，矿山可以从“发现单点异常”进一步转向“识别区域风险和演化趋势”。

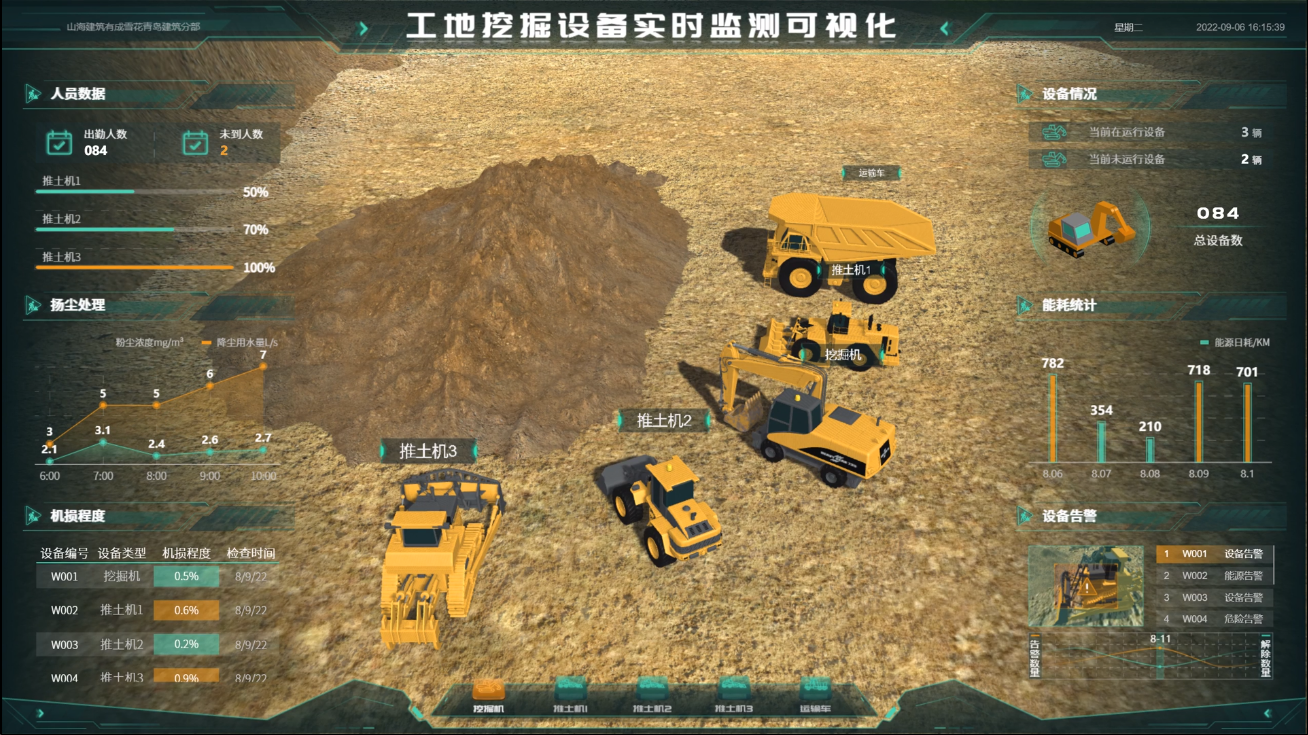

矿山运输调度如何借助 GIS 与数字孪生提升效率？

露天矿山运输系统通常由电动轮矿用卡车、宽体自卸车、铲装设备、破碎站、转载站和排土场共同构成。运输距离、道路坡度、路面状况、装卸等待和车辆空驶都会直接影响生产效率与燃油消耗。

数字孪生平台可以将车辆定位、载荷信息、行驶速度、道路状态和装卸点数据实时映射到三维矿山场景中，形成运输态势感知能力。

调度人员可以通过平台查看：

• 车辆实时位置和行驶方向
• 车辆当前载荷和任务状态
• 铲装设备排队情况
• 破碎站和卸料点拥堵程度
• 运输道路平均速度
• 重点路段通行效率
• 车辆空载、重载和等待时间
• 不同运输路线的油耗和周转效率

结合 GIS 网络分析，平台还可以根据道路坡度、路面状态、交通管制和设备故障情况，辅助评估不同路径的运输效率。当某条道路发生积水、塌方、拥堵或临时封闭时，系统可以快速识别受影响车辆和作业面，并辅助规划替代路线。

在更高阶的应用中，运输数据还可以与生产计划、矿石品位、卸料点需求和破碎站处理能力联动，实现从“车辆调度”到“矿岩流向优化”的综合管理。

倾斜摄影如何服务矿山生态修复与绿色矿山评价？

绿色矿山建设不仅关注生产效率，也要求企业持续开展土地复垦、边坡治理、水土保持、植被恢复和生态环境监测。对于大范围露天矿区而言，生态修复区域数量多、变化周期长，传统人工巡查难以持续、全面地反映修复效果。

倾斜摄影能够获取复垦区域的三维地形、植被纹理和地表覆盖情况，GIS 则可以对不同修复单元进行分区管理。通过多期模型对比，企业能够跟踪修复区域的面积变化、坡面稳定性、地形恢复程度和植被覆盖情况。

生态修复数字化管理可以关注：

• 排土场平台与边坡复垦进度
• 土地整治范围和覆土厚度
• 植被覆盖率与长势变化
• 水土流失沟槽分布
• 截排水工程运行状态
• 采坑积水与水体变化
• 生态修复工程量和资金投入
• 修复目标与实际效果对比

这些数据可以为绿色矿山验收、生态环境监管、矿山地质环境保护和土地复垦方案执行提供更加直观、可追溯的证据。

建设倾斜摄影数字孪生矿山，哪些数据基础必须优先完善？

矿山数字孪生并不是单纯采购三维建模软件或无人机设备就能完成。要让平台真正服务生产、安全和经营管理，必须建立稳定的数据治理和业务建模体系。

统一矿山空间参考体系

需要明确坐标系统、高程基准、矿区边界、采场边界和数据更新标准，避免不同测量成果之间出现空间偏差。

建立多源数据融合机制

倾斜摄影、无人机 LiDAR、GNSS 测量、全站仪、BIM、CAD、地质模型和实时物联网数据，应通过统一的数据标准进行管理。

构建矿山对象编码体系

采场、台阶、道路、设备、监测点、排土场和设施需要具备唯一编码，确保三维对象能够准确关联生产、设备和安全数据。

明确数据更新周期

矿区地形、采剥边界和排土场变化较快，需要制定月度、季度或按需更新机制；设备状态和安全监测数据则需要按照秒级、分钟级或小时级接入。

以业务场景推动平台建设

可以优先从采剥工程量核算、边坡安全监测、运输调度、设备管理和生态修复等高价值场景切入，再逐步扩展至智能排产、无人驾驶矿卡和矿山综合决策。

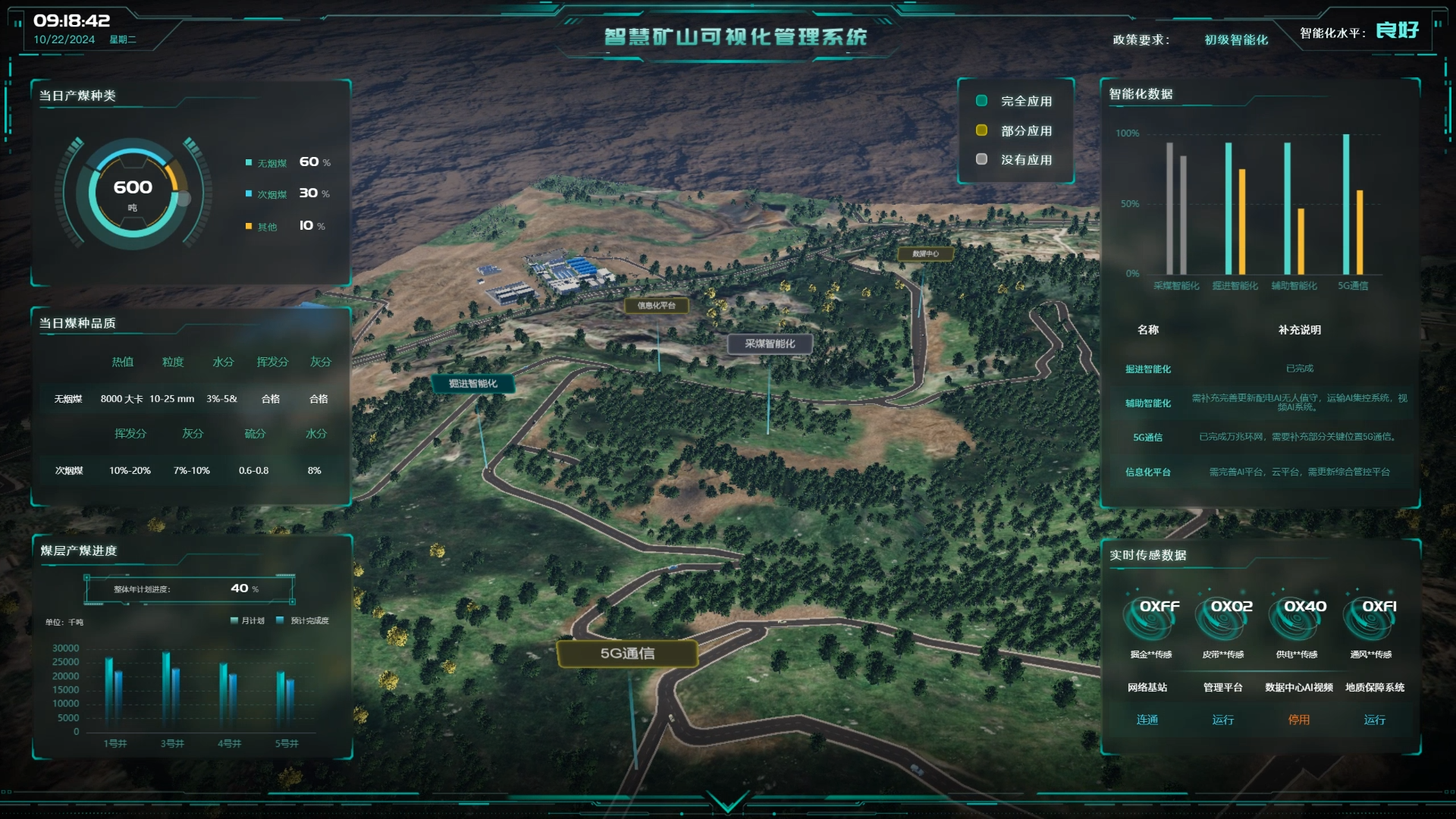

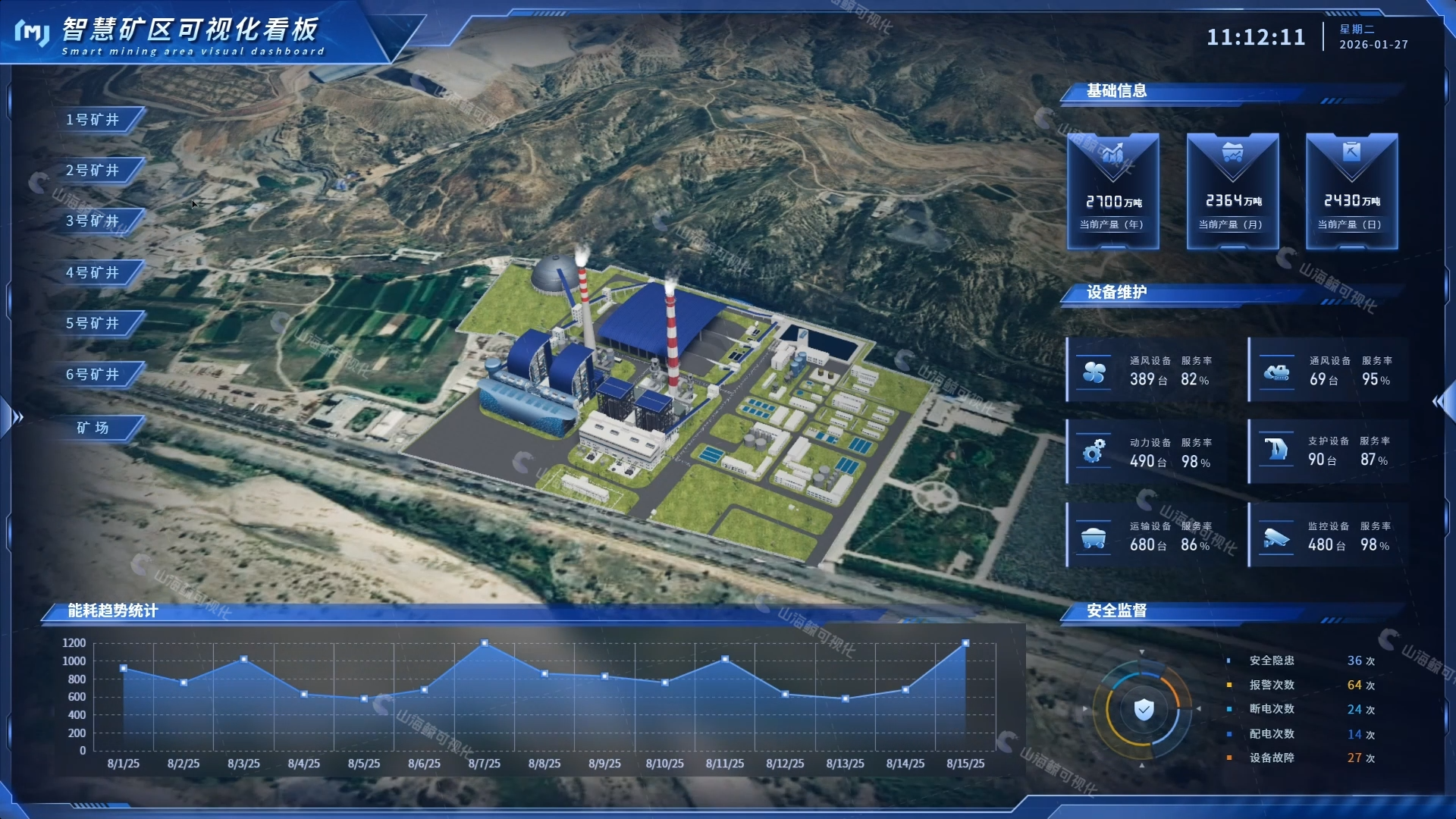

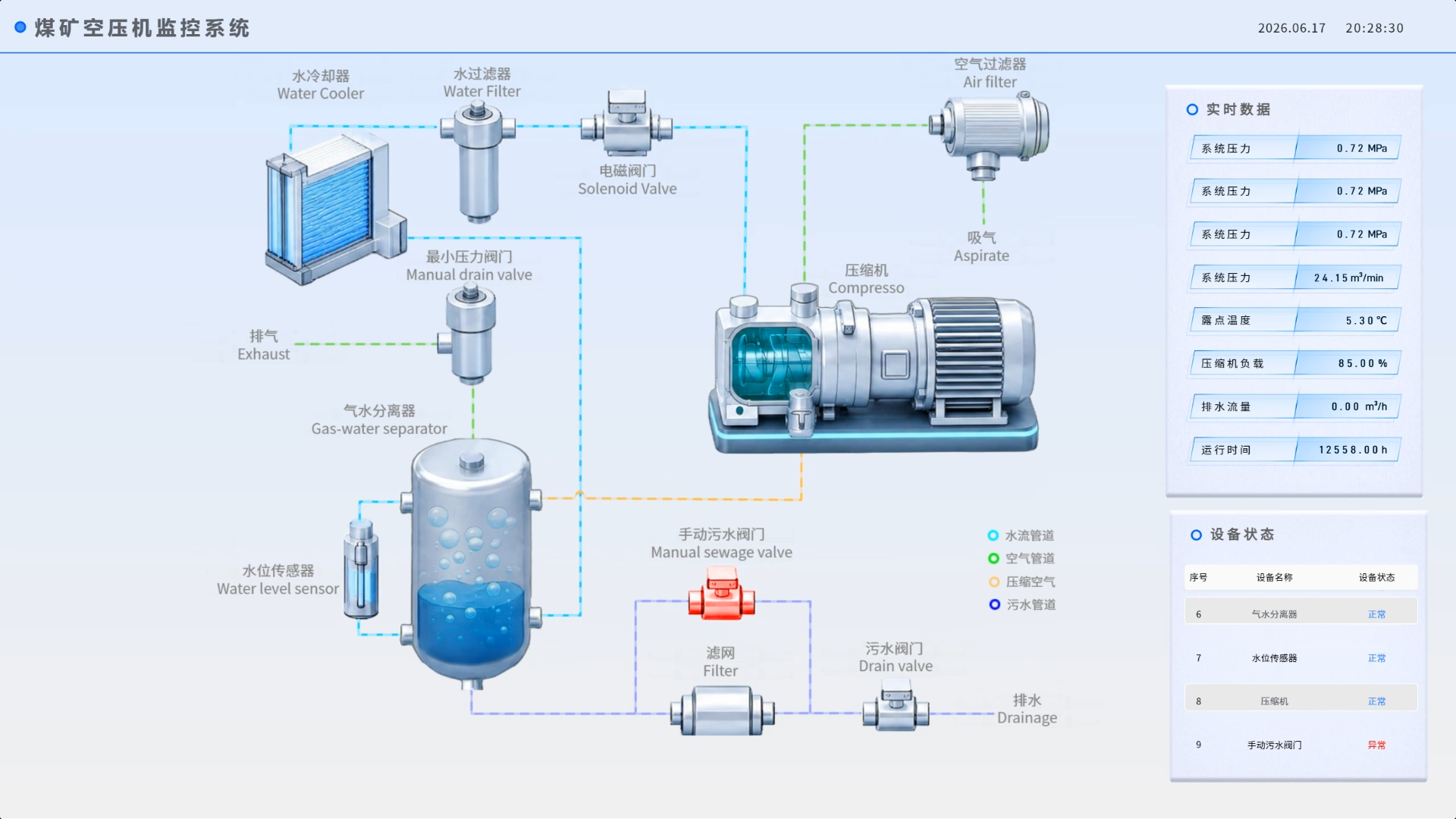

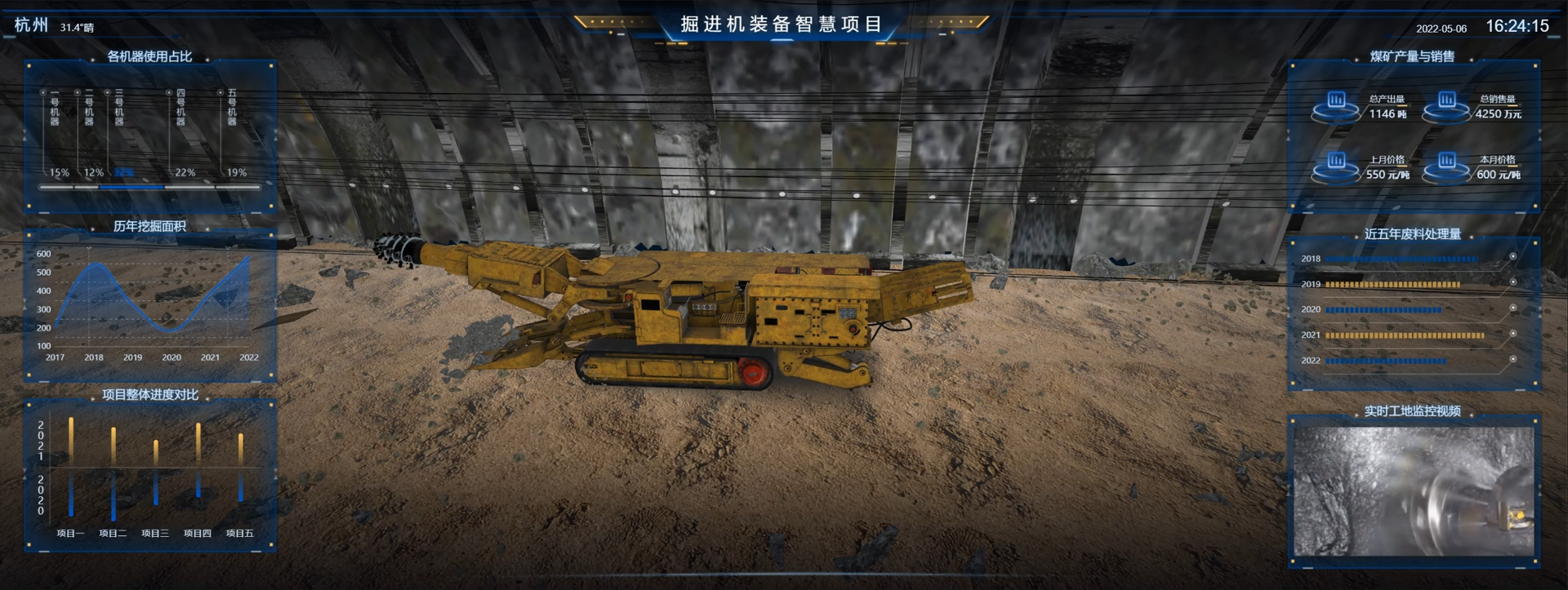

在可视化实现方面，山海鲸可视化等平台可以用于构建矿山综合运营驾驶舱，将倾斜摄影三维场景、GIS 地图、设备状态、监测曲线、工程量统计和风险预警集成到统一界面中，帮助管理层和专业人员建立更加直观的矿山运行认知。

结语：从三维实景到空间智能，矿山数字化正在进入动态孪生阶段

露天矿山如何借助倾斜摄影与数字孪生实现精细化治理？

核心不只是获取一套逼真的三维模型，而是将三维实景、GIS 空间分析、生产数据、设备数据、地质信息和安全监测数据真正融合起来，形成可以持续更新、关联分析和辅助决策的数字矿山体系。

倾斜摄影解决了矿区真实地形与现场状态的快速获取问题；GIS 解决了地质、工程、设备和风险信息的空间组织问题；数字孪生则让这些静态和动态数据围绕矿山对象建立持续映射关系。

未来的智能矿山，将不再依赖单一测量成果、孤立监控系统和经验式调度，而是通过统一的数字空间，对采剥进度、边坡稳定、车辆运输、设备状态、生态修复和生产安全进行综合研判。

当矿山的每一个台阶、每一条道路、每一台设备和每一个监测点都能够被准确定位、实时感知和持续分析，矿山管理才真正具备面向安全生产、降本增效和绿色发展的数字化能力。

本文相关 FAQs

倾斜摄影在矿山数字孪生中的主要作用是什么？

倾斜摄影主要用于快速获取矿区真实影像和三维实景模型，反映采场、台阶、道路、排土场和设施的实际空间状态。

GIS 在数字矿山建设中承担什么功能？

GIS 负责统一管理地形、地质、工程、设备、监测和生产数据，并通过空间查询、叠加分析和网络分析支撑矿山业务决策。

倾斜摄影能否用于矿山工程量核算？

可以。通过对比不同时期的三维模型和设计面，可以分析采挖、堆填、超挖、欠挖和地形变化，并辅助计算土石方工程量。

数字孪生能否提升露天矿山边坡安全管理能力？

可以。平台能够将 GNSS、地基雷达、裂缝计、雨量站和水位计等监测数据映射到三维边坡场景中，分析位移趋势、风险区域和影响范围。

矿山数字孪生建设最常见的问题有哪些？

常见问题包括测绘数据更新不及时、坐标体系不统一、三维模型与业务系统脱节、设备编码混乱，以及平台重展示、轻分析和轻业务闭环。
