随着云计算、人工智能、大模型和高性能计算快速发展，数据中心正在从单一的服务器托管场所，升级为承载数字经济基础设施的核心节点。大型数据中心通常包含机房模块、配电系统、制冷系统、机架设备、柴油发电机组、UPS 系统、蓄电池组、冷却塔、综合管廊、消防设施和安防系统，运行过程涉及电力、暖通、网络、机电、消防和信息化等多个专业体系。

在高密度算力、液冷服务器、超融合基础设施和边缘计算节点不断普及的背景下，数据中心的运行复杂度持续提升。机柜功率密度增加、冷热通道组织更加精细、能源负荷波动更加明显，单一依靠设备台账、二维图纸和分散监控界面，已经很难满足精细化运维需求。

三维渲染与数字孪生的融合，为数据中心管理提供了新的技术路径。通过高精度三维场景、设备模型、实时数据接入和运行仿真，管理人员可以在数字空间中查看机房结构、识别设备状态、分析气流组织、追踪能耗变化，并对潜在风险进行提前推演。

山海鲸素材广场：点击此处查看

山海鲸图文教程：点击此处查看

山海鲸视频教程：点击此处查看

为什么传统数据中心监控难以完整表达机房运行状态？

传统数据中心往往部署了 DCIM 数据中心基础设施管理系统、BMS 楼宇自控系统、EPMS 电力监控系统、EMS 能源管理系统、消防监控系统、视频监控系统和 IT 资产管理平台。这些系统能够分别监测配电、制冷、环境、设备和服务器运行情况，但信息通常分散在不同界面中。

例如，某个机柜出现温度升高时，运维人员可能需要分别查看：

• 机柜所在机房及物理位置
• 上联配电柜和 PDU 电源状态
• 邻近 CRAC 机组或 CRAH 空调运行参数
• 冷冻水系统和末端风量
• 服务器实际负载与功率变化
• 相关区域的温湿度和气流状态
• 是否存在门禁异常或局部遮挡

如果这些数据没有形成统一的空间关联，管理人员很难快速判断问题究竟来自服务器负载、冷通道组织、空调末端、配电回路，还是机房气流短路。

三维渲染能够将机房建筑、机柜、设备、桥架、管线和监测点位进行可视化表达；数字孪生则进一步让这些对象与实时运行数据建立连接，使设备位置、运行参数和故障事件能够在同一个场景中呈现。

这意味着数据中心的监控方式，可以从“看多个系统页面”转向“围绕真实空间理解运行状态”。

三维渲染如何构建数据中心的高精度数字场景？

数据中心三维数字场景的建设，通常需要综合使用 BIM、GIS、激光点云、倾斜摄影、CAD 图纸和设备资产数据等多类数据源。

对于园区级数据中心集群，GIS 可以表达园区道路、建筑单体、变电站、能源站房、冷却塔和外部管线之间的空间关系；对于建筑内部，BIM 模型可以描述楼层、房间、机房、墙体、门窗、管井和机电系统；对于机房内部，则需要重点建立机柜、配电柜、列头柜、空调末端、桥架、消防设施和监控传感器等对象。

三维渲染的价值，不仅在于模型是否逼真，还在于能否满足数据中心实际运维需求。一个可用的数字场景通常需要具备以下特点：

多层级空间组织

系统既要能够展示数据中心园区全貌，也要支持进入具体楼栋、楼层、机房、机柜列和设备对象，形成从宏观到微观的多尺度浏览能力。

设备对象轻量化

数据中心设备数量多、模型细节复杂，如果直接加载高面数工程模型，容易造成渲染卡顿。因此需要通过模型简化、纹理压缩、层级细节管理和实例化渲染等方式，提高场景运行效率。

运行状态可视化

设备模型不能只是静态几何体，还应支持颜色、标签、动画、闪烁、状态图标和告警效果，用于表达设备启停、负荷、故障、检修和通信状态。

工程数据关联

每个机柜、UPS、空调机组、配电柜、蓄电池组和消防设备，都应关联设备编码、厂商信息、规格参数、维保记录、点检周期和历史工单。

只有将三维几何信息与资产主数据、实时监测数据和运维流程结合起来，三维渲染才不会停留在展示层，而能够成为数字孪生数据中心的交互入口。

数字孪生如何实现机柜、设备与运行数据的实时映射？

数字孪生的核心是现实对象与数字对象之间的持续同步。在数据中心场景中，数字孪生对象通常包括建筑空间、IT 设备、供配电设备、制冷设备、消防设备、安防设备和能源计量设备。

对于 IT 设备，系统可以接入服务器管理平台、SNMP 网络管理、资产管理系统和机柜级监测设备，获取服务器开关机状态、CPU 利用率、内存占用、端口流量、功耗和机柜热负荷。

对于供配电系统，可以接入智能电表、UPS、STS 静态切换开关、PDU、变压器、低压配电柜和中压开关柜，采集电压、电流、功率因数、负载率、电池容量、旁路状态和谐波指标。

对于制冷系统，则可以接入冷水机组、CRAC、CRAH、冷却塔、水泵、阀门和末端传感器，实时获取回风温度、送风温度、冷冻水供回水温度、湿度、风量、阀门开度和设备能效。

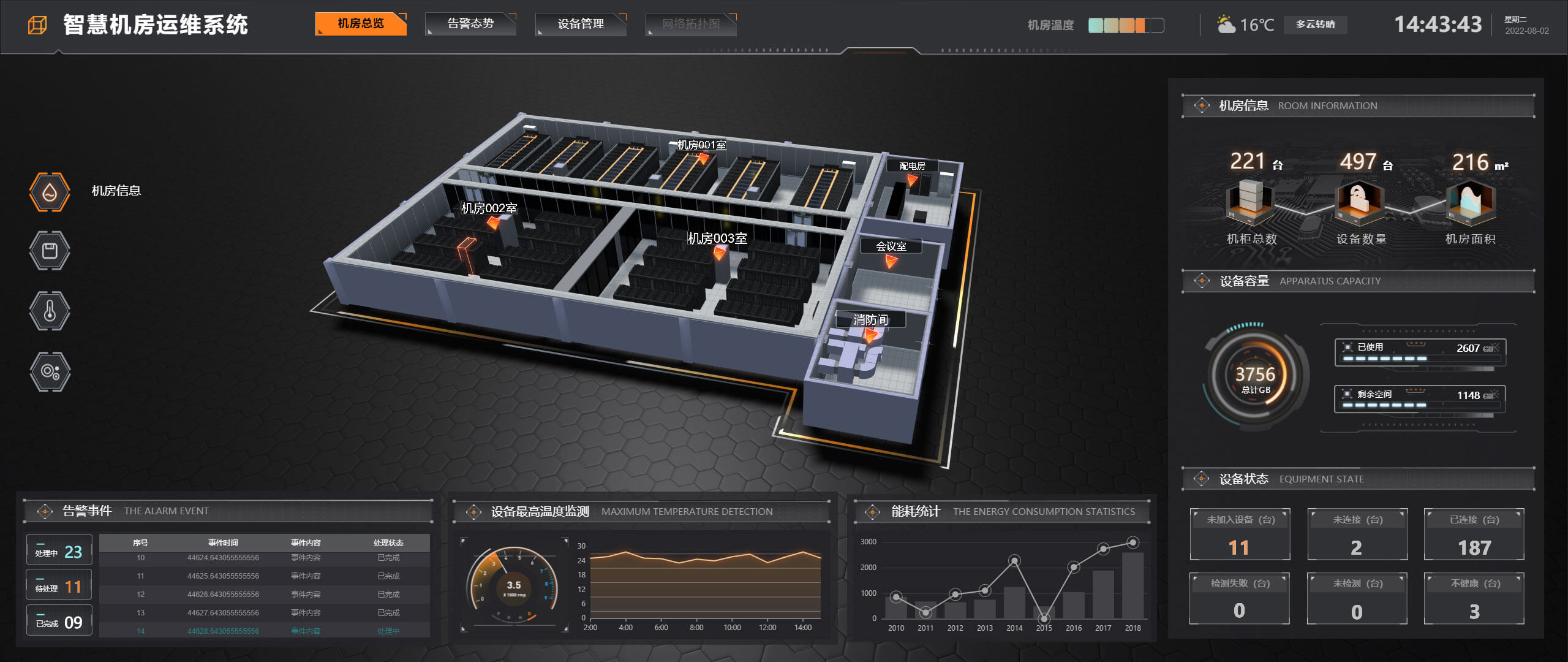

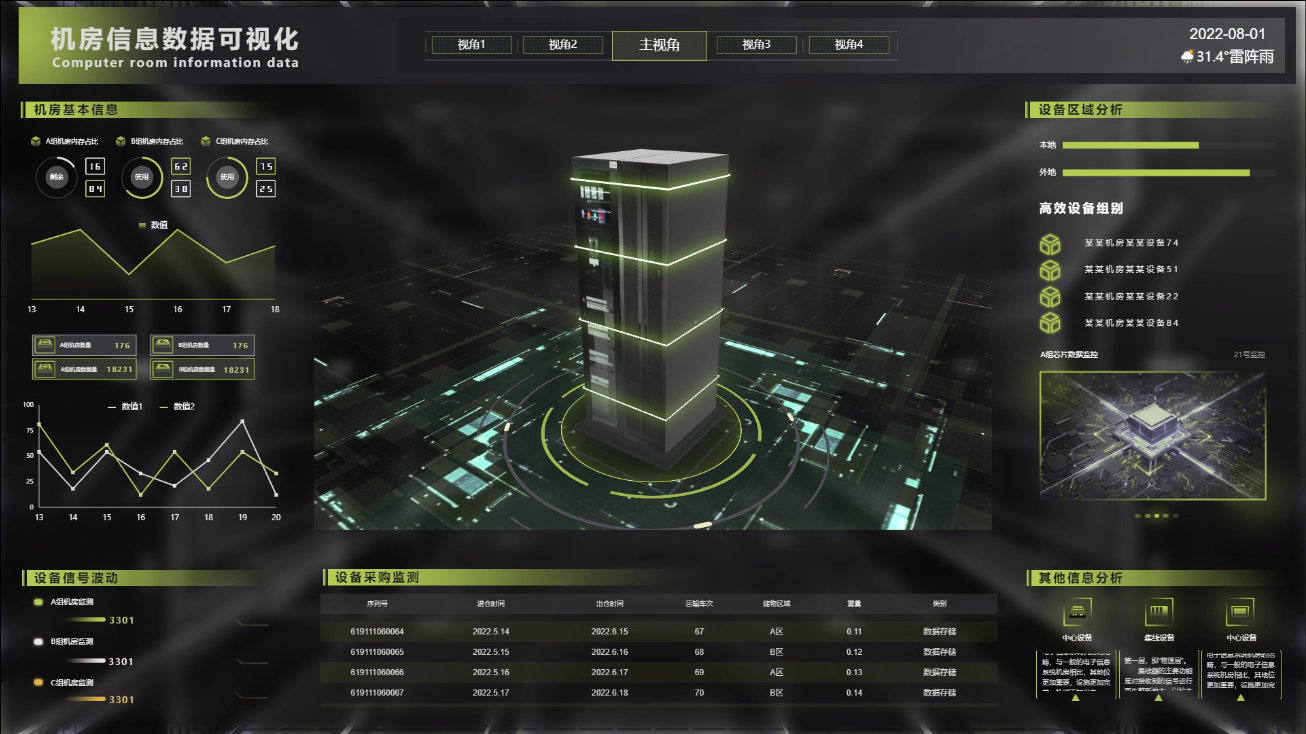

这些数据经过统一数据模型处理后，可以在三维场景中按照空间位置进行映射。管理人员点击某个机柜，就可以查看机柜内服务器资产、实时功率、温度分布、网络状态和告警记录；点击某台 UPS，则可以查看负载率、电池健康度、旁路状态和维护计划。

空间模型、设备模型和时序数据由此形成了统一的数字对象体系。

三维数字孪生如何辅助数据中心的热管理与气流分析？

随着 AI 训练集群和高性能计算设备部署增加，数据中心的机柜功率密度不断提升，传统风冷系统面临更高的散热压力。局部热点、冷量分配不均、冷热气流混合和空调末端效率下降，都会对服务器稳定运行造成影响。

数据中心数字孪生可以结合 CFD 计算流体力学模型、环境传感器数据和设备负载数据，对机房内的温度场、速度场、压力场和气流组织进行分析。

例如，系统可以通过不同颜色的热力云图展示：

• 机柜进风侧温度分布
• 热通道顶部温度变化
• 地板下送风压力
• 冷通道与热通道之间的气流交换
• 空调末端的冷量覆盖范围
• 高负载机柜周边的局部热岛
• 液冷 CDU 冷却分配单元的运行状态

当某个计算集群的负载突然升高时，数字孪生平台可以结合服务器功耗与制冷系统参数，分析热量增长对相邻机柜和空调区域的影响。如果部分机柜存在盲板缺失、线缆阻挡或冷通道封闭不完整，系统也可以通过气流模拟识别潜在的冷量泄漏问题。

对于液冷数据中心，数字孪生还可以进一步关联冷板式液冷、浸没式液冷、CDU、一次侧冷冻水和二次侧循环水等对象，监测流量、温度、压力和换热效率，为液冷基础设施运维提供可视化支撑。

供配电数字孪生如何提升数据中心的基础设施可靠性？

数据中心的供配电系统通常采用双路市电、柴油发电机、UPS、蓄电池、STS 和 PDU 等多级冗余架构，供电链路复杂且可靠性要求极高。任何一个关键节点异常，都可能影响 IT 负载的连续运行。

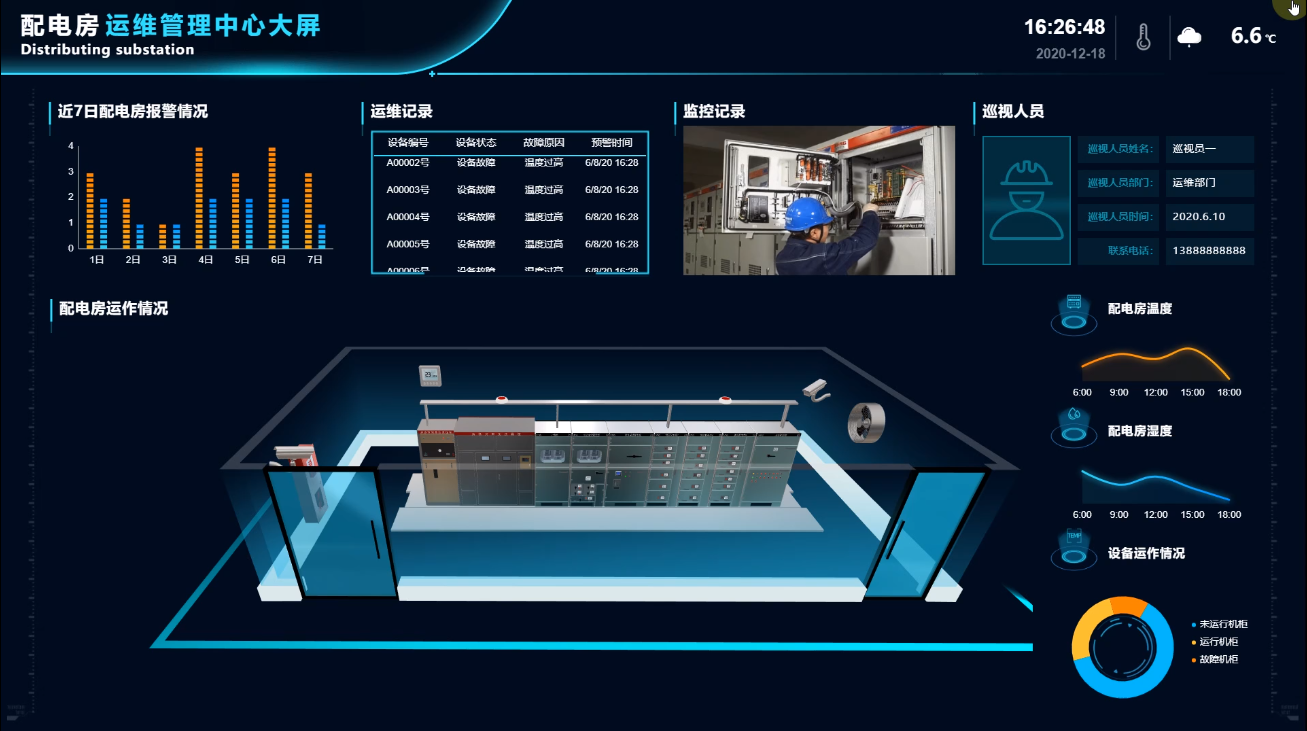

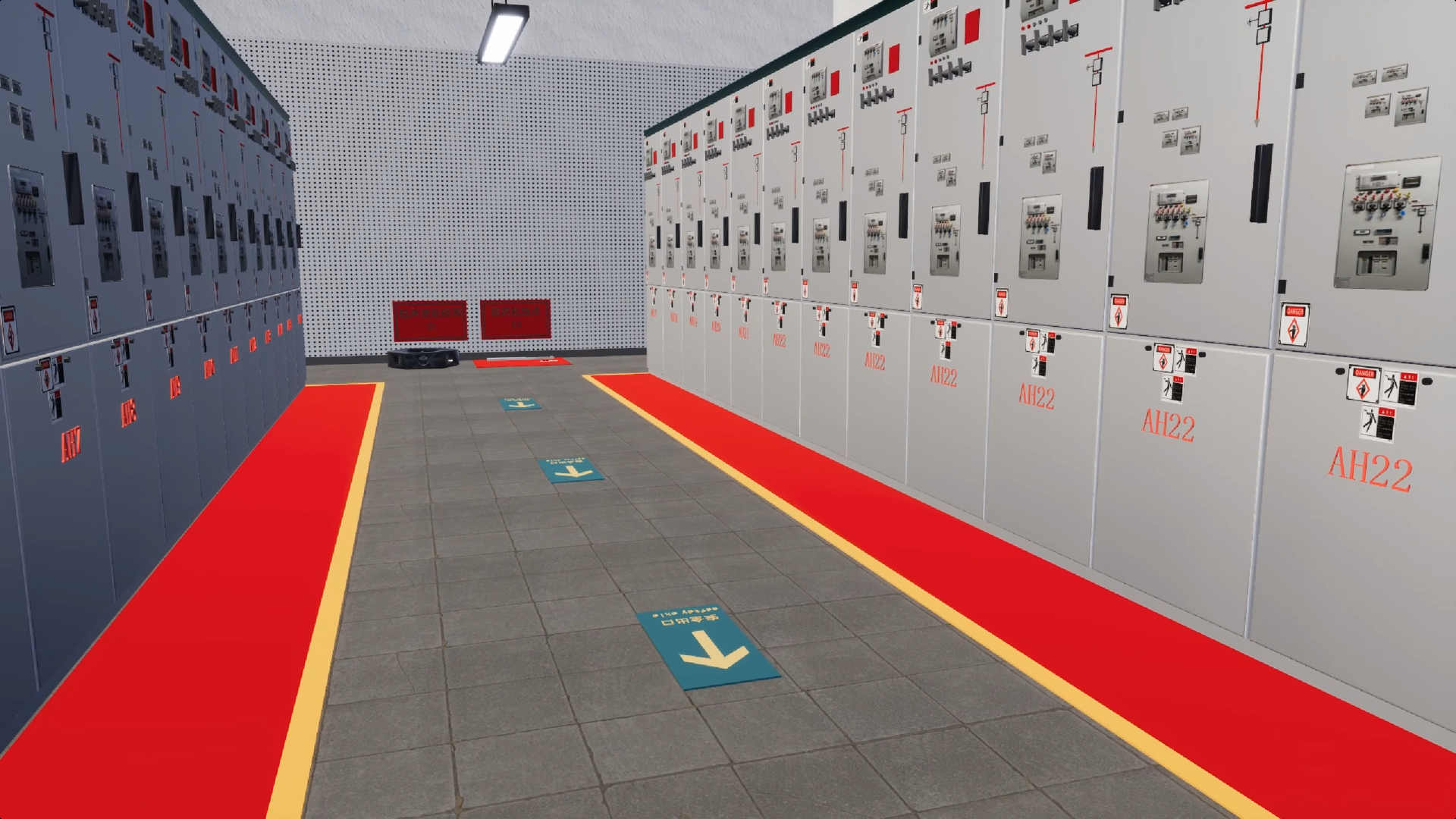

通过三维渲染与数字孪生，运维人员可以在空间场景中直观查看从变电站、配电室、UPS 室到机柜 PDU 的完整供电链路，并识别不同设备之间的上下游关系。

系统可以对以下指标进行实时监测：

• 变压器负载率与绕组温度
• 低压配电柜运行状态
• UPS 输入、输出和旁路状态
• 蓄电池组电压、内阻和剩余容量
• PDU 分路电流与机柜功率
• 发电机组燃油量和启动状态
• 关键回路的双路供电情况
• IT 负载的功率变化和容量余量

当某条供电回路发生异常时，平台可以在三维场景中高亮显示相关设备和影响范围，并根据供电拓扑判断哪些机柜、机房或业务负载可能受到影响。

通过供配电数字孪生，数据中心能够更直观地开展容量规划、回路核查、切换演练和故障影响分析，降低因人工判断失误造成的运行风险。

数字孪生如何支持数据中心预测性维护？

数据中心设备长期处于连续运行状态，传统的定期维护方式很难精准反映设备真实健康度。某些设备虽然尚未达到维护周期，但可能已经出现温升异常、振动增大、效率下降或性能衰减。

数字孪生可以结合设备实时参数、历史运行曲线、故障代码、维保记录和设备健康模型，对基础设施进行状态评估。

以 UPS 为例，系统可以分析电池电压一致性、内阻变化、充放电次数、环境温度和负载波动，判断电池组是否存在容量衰减风险。对于冷水机组，可以综合压缩机运行电流、冷冻水温差、冷凝压力和 COP 变化，识别换热效率下降或制冷系统异常。

对于 CRAC 和 CRAH 空调机组，平台可以结合风机振动、过滤器压差、送回风温度和阀门开度，判断设备是否存在风量衰减、过滤器堵塞或控制偏差。

当系统识别到潜在风险后，可以自动关联责任人员、备件信息、维护标准和历史工单，形成从异常识别、风险判断到工单派发和结果反馈的闭环管理。

三维渲染与数字孪生如何提升数据中心应急指挥能力？

数据中心常见的突发事件包括市电中断、UPS 故障、制冷系统异常、机房漏水、消防告警、网络中断、设备过热和局部烟雾等。这些事件通常具有影响范围扩散快、处置时效要求高和跨专业协同复杂等特点。

在应急场景下，三维数字孪生可以快速展示事件位置、关联设备、周边环境、人员分布、应急设施和处置路径。

例如，当某机房出现漏水告警时，系统可以定位漏水传感器，关联附近精密空调、机柜、配电柜和地板下方线缆，同时判断水流可能影响的区域。如果事件靠近关键供电设施，平台可以辅助制定断电隔离、设备转移和现场处置方案。

当发生火灾告警时，系统可以联动消防主机、烟感、温感、气体灭火系统、门禁和视频监控，分析受影响机房、相邻防火分区和人员疏散路径。管理人员还可以基于三维场景查看灭火器、气瓶间、消防栓和应急出口的位置，缩短现场响应时间。

对于大型数据中心园区，平台还可以将应急预案、值班人员、消防车辆、备用电源和外部道路交通纳入统一指挥界面，使应急处置从文字流程转变为可视化、可定位、可协同的空间流程。

数据中心数字孪生如何服务于 PUE 优化与容量规划？

PUE，即电能使用效率，是衡量数据中心能源利用水平的重要指标。但单一的整体 PUE 数值，往往无法准确反映不同机房、不同设备和不同业务负载的能源表现。

数字孪生可以将 IT 负载、制冷能耗、配电损耗、照明能耗、泵组功率和区域环境数据进行空间化拆分，形成面向园区、楼栋、楼层、机房、机柜列和设备的分层能耗分析体系。

管理人员可以查看：

• 不同机房的 PUE 对比
• 不同制冷区域的单位冷量能耗
• 各机柜的功率密度与容量余量
• UPS 系统的负载率和转换效率
• 空调设备的冷量输出与实际负载匹配度
• 高峰时段和低谷时段的能源变化
• 新增服务器对配电和制冷系统的影响

在新机房建设和服务器扩容过程中，数字孪生还可以模拟新增机柜、GPU 集群或液冷系统对电力容量、制冷能力、机房空间和运维路径的影响，帮助管理人员在施工和部署前发现潜在瓶颈。

这种基于数字模型的容量规划，可以降低“设备已经部署，但电力或冷量不足”的建设风险。

建设数据中心数字孪生平台，为什么不能只追求高精度模型？

三维模型精度越高，并不代表数字孪生平台越有价值。数据中心的模型建设需要在真实表达、运行性能和业务应用之间取得平衡。

模型必须服务于运维场景

机柜、UPS、空调、配电柜和管线等关键对象，需要保留与运维相关的几何信息和属性信息；对于不影响业务判断的细节，则可以适度简化，避免模型过重。

需要建立统一的资产主数据

设备编码、机柜编号、机房名称、回路关系、责任部门和维保信息必须统一，否则三维对象无法准确对应现实资产。

需要重视实时数据质量

传感器离线、数据延迟、采集频率不一致和异常值都会影响数字孪生判断。平台需要建立数据质量监测、异常校验和断点补传机制。

需要支持多专业协同

数据中心运维涉及 IT、动力、暖通、消防、安防和工程管理等团队，平台应支持不同角色使用不同视图和指标体系，避免所有信息堆叠在同一个页面中。

在平台实现层面，山海鲸可视化等工具可以用于构建数据中心三维运维驾驶舱，将机房模型、设备状态、能耗曲线、告警信息、视频画面和运行指标整合起来，形成适合管理层、运维人员和应急指挥人员使用的数字化工作界面。

结语：三维渲染让数据中心“看得见”，数字孪生让基础设施“可判断、可推演”

三维渲染如何让数据中心数字孪生真正服务于运维决策？

关键不在于构建一个外观逼真的虚拟机房，而在于将空间模型、设备资产、实时感知、运行规则和维护流程真正连接起来。

三维渲染负责还原数据中心的建筑结构、设备布局和系统关系；数字孪生负责映射设备工况、环境变化、能源消耗和业务状态；二者结合后，数据中心能够实现从空间可视化、状态监测到风险研判和方案推演的能力升级。

未来的数据中心运维，将不再只是依赖告警列表和人工巡检，而是通过数字孪生平台对供配电、制冷、机柜、网络、消防和能源系统进行统一认知。每一台设备都能够被准确定位，每一项异常都能够追溯影响范围，每一次扩容和检修都可以提前进行数字化验证。

真正成熟的数据中心数字孪生，最终要服务于稳定性、能效、容量和安全性，让复杂的基础设施运行变得更加透明、可控和可预测。

本文相关 FAQs

三维渲染在数据中心数字孪生中主要承担什么作用？

三维渲染主要用于表达数据中心的建筑、机房、机柜、设备、管线和空间关系，并通过颜色、标签、动画和状态效果展示设备运行状态。

数据中心数字孪生需要接入哪些系统？

通常包括 DCIM、BMS、EPMS、EMS、消防系统、视频监控、门禁系统、IT 资产管理平台、网络管理系统和工单运维平台等。

三维数字孪生能否分析机房温度和气流？

可以。结合温湿度传感器、设备负载数据和 CFD 仿真模型，系统能够分析机房热分布、冷热通道气流组织、局部热点和制冷效率。

数据中心数字孪生是否适用于液冷机房？

适用。液冷场景可以纳入 CDU、冷板、循环水系统、管路、阀门和换热设备等对象，监测液冷系统的温度、压力、流量和换热性能。

建设数据中心数字孪生平台时最重要的基础是什么？

最重要的基础包括高质量三维模型、统一资产编码、稳定的实时数据采集、完整的设备拓扑关系和能够嵌入实际运维流程的业务模型。
