半导体晶圆厂如何借助数字孪生与三维渲染提升制造协同？关键在于将洁净厂房、工艺设备、生产数据与环境控制映射到统一的虚拟空间

2026年08月18日 19:07

在先进制程持续演进、晶圆尺寸不断升级以及制造工艺日益复杂的背景下，半导体晶圆厂正在从单纯追求设备自动化，转向建设覆盖厂务系统、工艺设备、生产制造、质量控制和能源管理的全域数字化体系。

无论是逻辑芯片、存储芯片、功率半导体，还是先进封装与化合物半导体制造，晶圆厂都具有工艺流程长、生产设备密集、洁净环境要求高、厂务系统复杂和数据实时性要求高等特点。光刻机、刻蚀机、薄膜沉积设备、离子注入机、化学机械抛光设备、清洗设备、量测设备和自动搬运系统之间存在高度耦合关系，任何一个环节发生异常，都可能影响晶圆良率、设备稼动率和生产交期。

传统二维 CAD 图纸、设备台账和独立监控界面，能够记录部分工程信息，却难以完整表达晶圆厂内部复杂的空间关系与动态运行状态。数字孪生与三维渲染的融合，可以将洁净室、工艺设备、管线系统、AMHS 自动物料搬运系统、生产批次、环境参数和设备健康状态统一映射到数字空间中，为晶圆厂的规划设计、建造交付、生产运行和设施运维提供可持续更新的数字化载体。

山海鲸素材广场：点击此处查看

山海鲸图文教程：点击此处查看

山海鲸视频教程：点击此处查看

为什么半导体晶圆厂特别需要高精度数字孪生？

晶圆厂的生产环境与普通工业厂房存在明显差异。其核心生产区域通常由不同洁净等级的洁净室构成，内部包括工艺区、设备区、辅助操作区、人员通道、物料通道和维护空间。与此同时，厂房上方还分布着高架地板、FFU 风机过滤单元、洁净送风系统、工艺排气管道、特气管线、化学品输送管线和动力电缆。

地下或夹层区域则可能布置冷冻水系统、超纯水系统、废气处理系统、真空系统、工艺冷却水系统、压缩空气系统和电力配电设施。各类系统既要满足严格的空间约束，又要确保设备安装、检修维护和安全隔离具备足够条件。

对于晶圆厂而言，数字孪生需要表达的不只是建筑外观，还应当准确反映厂房结构、洁净区域、工艺设备、动力设施、介质管线和生产状态。一个完整的晶圆厂数字孪生模型，通常需要将 BIM 建筑信息模型、CAD 工程图纸、EAM 设备资产数据、MES 制造执行数据、SCADA 监控数据以及环境监测系统进行关联。

当数字模型具备设备编码、空间坐标、工艺属性和实时状态后，工程人员可以通过三维场景快速定位设备、查询参数、查看维修记录，并分析某项异常可能影响的工艺区域和生产批次。

三维渲染如何还原晶圆厂的复杂空间结构？

晶圆厂内部空间具有高密度、高精度和多专业交叉的特征。仅通过平面图纸，工程师往往难以直观理解设备之间的距离关系、管线交叉情况、维护通道宽度和物料运输路径。

三维渲染可以将厂房主体结构、洁净室分区、设备布局和厂务管线进行可视化表达。通过真实材质、光照计算、透明显示、剖切分析和动态漫游，用户能够在虚拟环境中查看生产区域的整体布局，也可以深入观察某台设备周边的细节。

在晶圆厂规划阶段，三维渲染可以辅助分析光刻区、刻蚀区、薄膜沉积区、扩散炉区、清洗区和量测区之间的空间关系。工程团队可以在虚拟场景中模拟设备搬入、吊装、拆卸和维护过程，提前识别设备门洞尺寸不足、吊装路径冲突、维护空间受限或管线布局不合理等问题。

对于高价值设备而言，安装路径和环境条件往往具有严格要求。通过三维可视化，企业可以提前验证设备运输路线、洁净隔离措施、地板承载能力、震动控制条件和公用工程接口位置，减少设备进场后的返工和改造。

数字孪生如何支撑晶圆厂的设备布局与产线规划？

晶圆制造不是简单的设备排列，而是围绕工艺流程、批次流转、设备能力和洁净环境建立高度协同的生产系统。晶圆在不同工艺模块之间反复流转，生产过程中还要经过多个检测、返工、抽检和工艺确认环节。

设备布局是否合理，会影响晶圆搬运距离、生产节拍、设备利用率、洁净风险和在制品周转效率。数字孪生可以将工艺流程与空间布局结合起来，对晶圆厂的产线规划进行仿真分析。

通过三维数字场景，规划人员可以观察晶圆批次从 FOUP 晶圆传送盒进入设备端口后，如何通过 OHT 空中搬运车、Stocker 智能缓存设备和 AMHS 轨道系统在不同工艺单元之间移动。系统还可以结合设备节拍、工艺等待时间和搬运路径，评估某一区域是否存在物流拥堵或缓存能力不足。

当企业新增光刻设备、扩建刻蚀工艺区或调整先进封装产线时，可以在数字孪生环境中建立多个规划方案，对比不同布局下的设备数量、搬运距离、洁净区隔离、人员通行、工艺排气和能源负荷，从而在实际施工前完成方案优化。

三维渲染如何帮助工程团队理解厂务系统与工艺管线？

半导体晶圆厂的厂务系统通常被称为 Facility System 或 Fab Utility System，是保障工艺设备稳定运行的基础设施。其涉及的系统包括超纯水 UPW、工艺冷却水 PCW、冷冻水、真空系统、压缩空气 CDA、氮气系统、特殊气体系统、化学品供应系统、废气处理系统、洁净空调系统和不间断电源系统等。

这些系统往往具有管径小、数量多、路径复杂、专业交叉密集等特点。某一条特气管线、排气管道或工艺冷却水管路出现问题，可能影响多个工艺腔体甚至整条生产线。

三维渲染可以将不同介质管线按照颜色、压力等级、危险等级和所属系统进行区分展示。工程人员可以隐藏不相关的模型，只保留特定专业管线，快速查看管线起点、终点、阀门、过滤器、监测仪表和设备接口。

当发生工艺气体泄漏、废气排放异常或超纯水压力波动时，运维人员可以通过三维场景定位异常设备及其上下游管路，分析受影响的工艺区域，并根据系统拓扑关系制定隔离和检修方案。

这种基于空间关系和系统连接关系的可视化方式，能够显著降低复杂厂务系统的理解成本，也有助于新员工培训、应急演练和跨部门协同。

数字孪生如何提升晶圆厂的洁净环境管理能力？

洁净环境是晶圆制造质量控制的重要基础。空气洁净度、温度、湿度、压差、气流组织、微振动和静电控制等因素，都可能对晶圆表面缺陷、光刻精度、设备稳定性和产品良率产生影响。

传统洁净室监控主要通过环境监测系统和独立仪表完成，数据通常以曲线、表格和报警记录的形式呈现。虽然能够反映参数变化，但对于异常发生的位置、影响范围和工艺关联，仍然需要工程人员进行人工判断。

数字孪生可以把温湿度传感器、粒子计数器、压差计、风量传感器、微振动监测设备和静电监测装置映射到对应的洁净区域和设备对象上。三维场景中的不同区域可以根据环境状态实时改变颜色，形成洁净度、压差和温湿度的空间分布图。

例如，当某一工艺区的悬浮粒子浓度出现异常时，系统可以结合该区域的人员进出记录、设备开关状态、FFU 运行状态和空调系统参数，辅助判断异常是否与设备维护、门禁开启、气流扰动或过滤单元性能下降有关。

对于先进制程晶圆厂而言，这种将环境数据与设备、工艺和人员活动关联起来的管理方式，有助于更快定位污染源，降低缺陷扩散风险，并支持洁净室环境的持续优化。

三维数字孪生如何服务设备运维与预测性维护？

晶圆厂设备价值高、结构复杂、运行时间长，设备停机可能直接造成大批量晶圆延迟甚至报废。因此，设备管理已经从传统的故障维修逐渐转向基于状态的维护和预测性维护。

数字孪生可以为每台工艺设备建立独立的数字档案，并将设备的运行状态、报警代码、维护周期、备件消耗和历史故障统一关联到三维模型中。工程师点击某台刻蚀设备或薄膜沉积设备，即可查看设备当前状态、最近报警、维护任务、工艺腔体使用情况以及关键部件寿命。

对于真空泵、射频电源、机械手、温控模块、气体流量控制器和腔体组件等关键部件，系统可以接入振动、温度、电流、压力、流量和使用次数等数据，形成设备健康度评估。

当某台设备的腔体压力稳定性下降，或射频功率、气体流量和温控参数出现持续偏移时，平台可以在三维设备模型中标记相关部件，并结合历史维修案例判断其可能对应的故障模式。

这种方式不仅能够帮助设备工程师缩短故障定位时间，还可以将维护计划与生产排程结合起来，选择对产能影响较小的窗口完成保养、换件和腔体清洁，减少突发停机对生产计划造成的影响。

数字孪生如何连接生产执行、质量控制与良率分析？

晶圆制造过程具有多工序、多批次、多设备和长流程的特点。一片晶圆从投片到完成制造，通常需要经过数百道工艺步骤，并在不同节点接受关键尺寸、膜厚、缺陷密度、电性参数和表面形貌检测。

生产管理人员不仅需要了解当前批次走到哪一道工序，还需要判断某一批次是否存在设备偏移、工艺漂移或质量风险。

数字孪生可以把晶圆批次、工艺配方、设备腔体、工艺参数和量测结果建立关联。通过三维场景，管理人员可以查看某个工艺模块的设备运行状态、在制品数量和批次分布，也可以追踪某批晶圆经过的设备路径和工艺历史。

当某一批次出现关键尺寸偏差或缺陷密度升高时，系统可以沿着制造履历回溯其经过的设备、腔体、工艺配方版本、维护时间和环境条件，从而辅助识别潜在的共因来源。

在质量分析层面，平台还可以将 SPC 统计过程控制、FDC 故障检测与分类、APC 高级过程控制、Run-to-Run 控制和良率数据叠加到数字孪生场景中，使工艺工程师能够从单一参数监控扩展到设备、工艺、批次和空间区域的综合分析。

三维渲染为什么能够改善晶圆厂的安全管理与应急响应？

晶圆厂涉及多种特殊气体、化学品和高压动力系统，安全管理需要覆盖气体柜、化学品供应间、废气处理装置、特气管线、消防设施、人员通道和紧急切断系统。

在发生气体泄漏、化学品溢出、火灾报警或动力中断时，管理人员需要迅速了解异常位置、危险介质、周边设备、人员分布和可用疏散路径。二维平面图虽然能够提供基础位置，但在复杂楼层、夹层和管线环境中，信息获取效率有限。

三维数字孪生可以在真实空间中展示危险源、隔离阀、气体探测器、洗眼器、消防栓、应急出口和疏散路线。系统接收到气体报警或消防信号后，可以自动定位风险区域，并在三维场景中显示危险等级和影响范围。

如果平台进一步接入门禁系统、人员定位系统和视频监控系统，还可以辅助判断异常区域内是否存在人员、哪些通道可能受阻，以及应急处置人员应从哪个方向进入现场。

通过三维渲染开展虚拟应急演练，也能够让员工提前熟悉厂区结构、危险区域、设备隔离位置和撤离路径，提升复杂工业环境下的安全响应能力。

建设晶圆厂数字孪生平台，为什么不能只追求模型精细度？

三维模型越精细，并不意味着数字孪生系统越有价值。晶圆厂模型如果包含大量无业务意义的细节，反而可能造成加载缓慢、交互卡顿和维护成本过高。

数字孪生建设需要根据业务用途制定模型精度标准。用于厂区规划和设备布局的模型，应重点保证空间尺寸、安装接口、维护距离和管线关系准确；用于运维管理的模型，应重点突出设备身份、部件层级、检修区域和实时状态；用于培训展示的模型，则可以适当增强材质、光影和动画表现。

在平台架构方面，企业需要建立统一的三维模型标准、设备编码体系、空间坐标体系和数据接口规范。BIM、CAD、PLM、MES、EAM、SCADA、FMCS 厂务监控系统和环境监测平台之间，也需要通过数据中台或工业互联网平台实现可靠连接。

同时，三维场景需要进行模型轻量化、LOD 细节层级管理、纹理压缩、分块加载和对象实例化处理，确保数万台设备、复杂管线和多楼层厂房能够在浏览器或大屏环境中稳定运行。

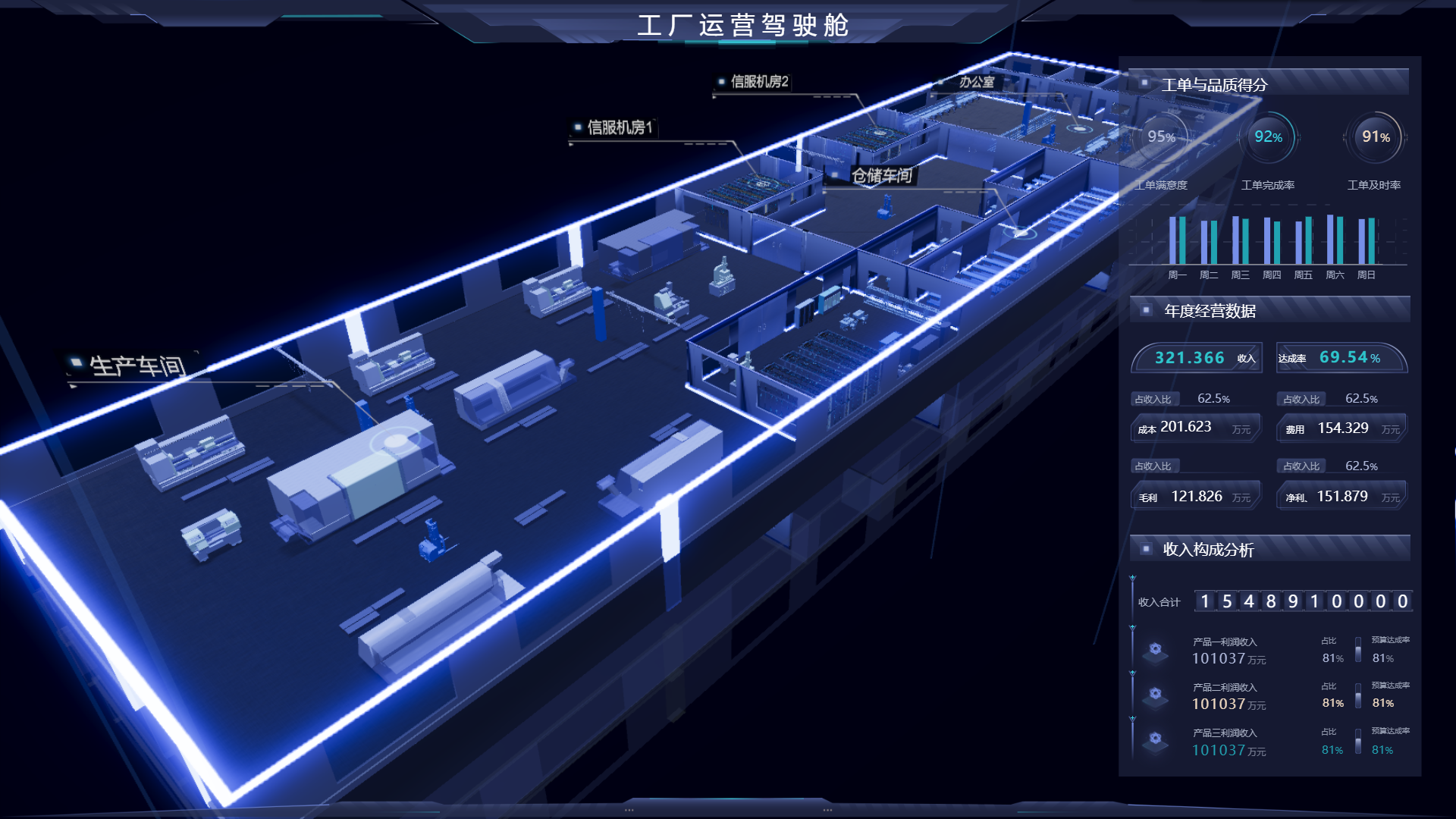

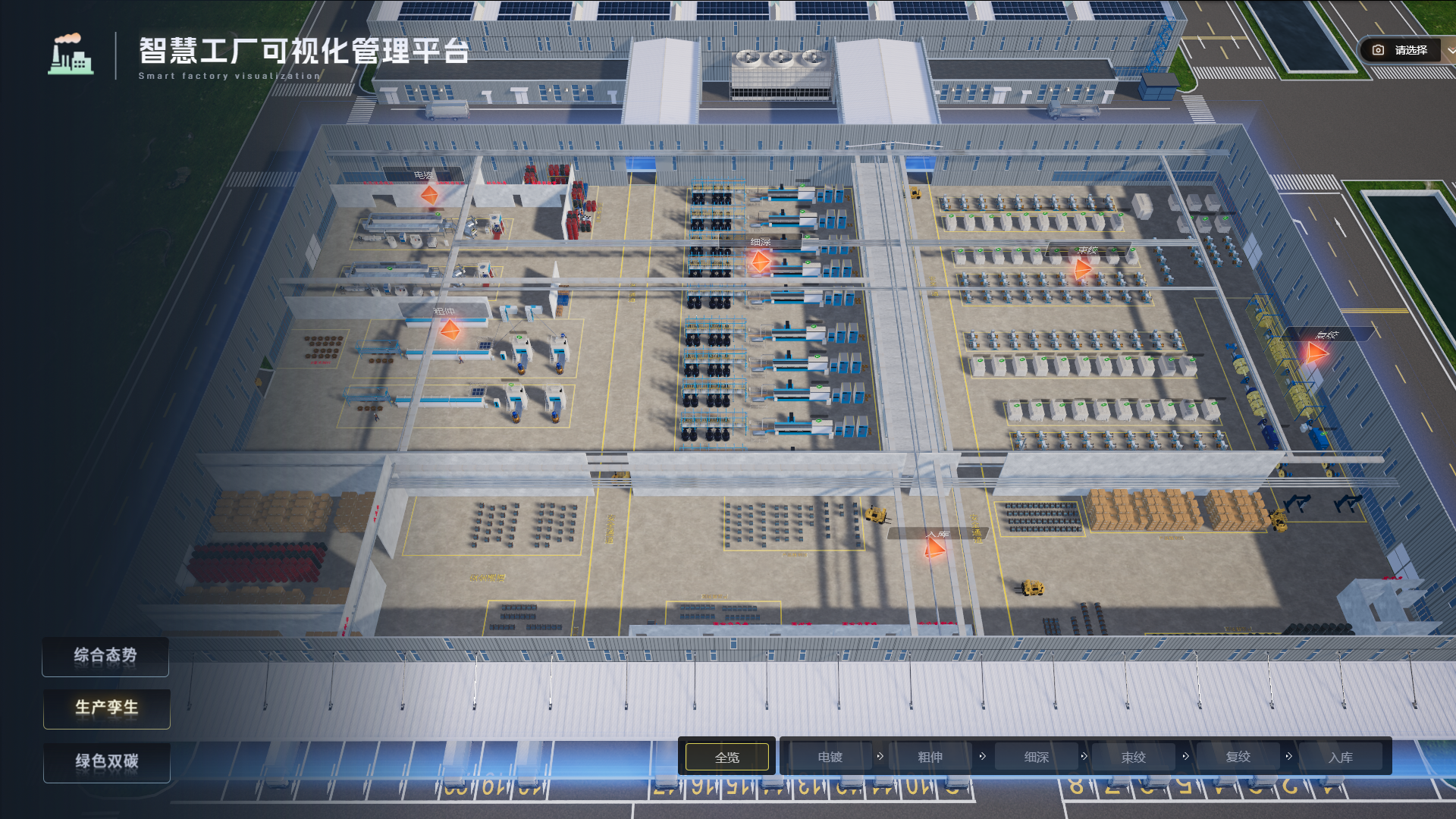

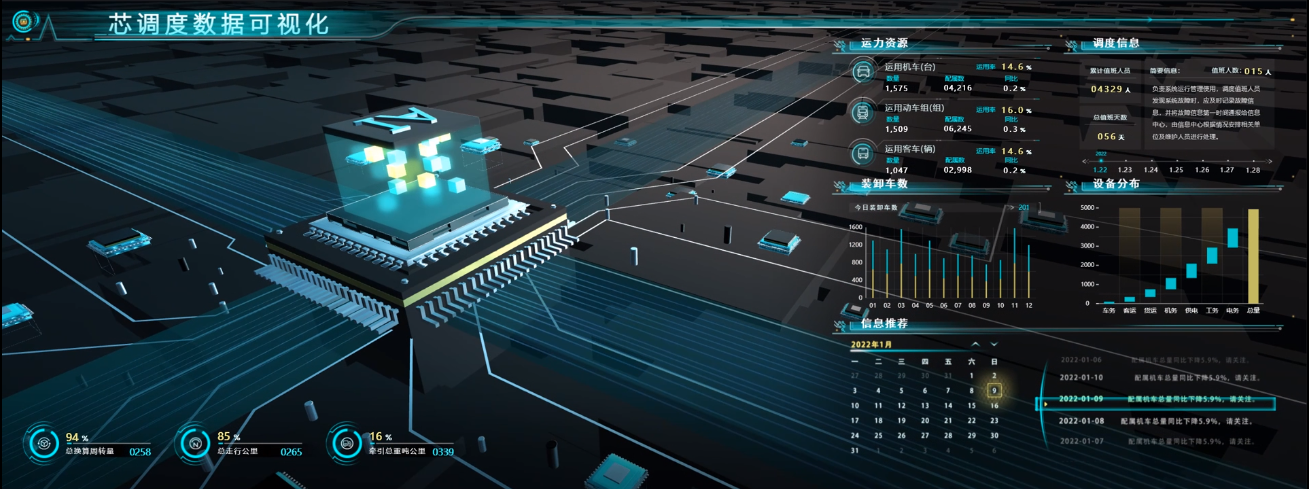

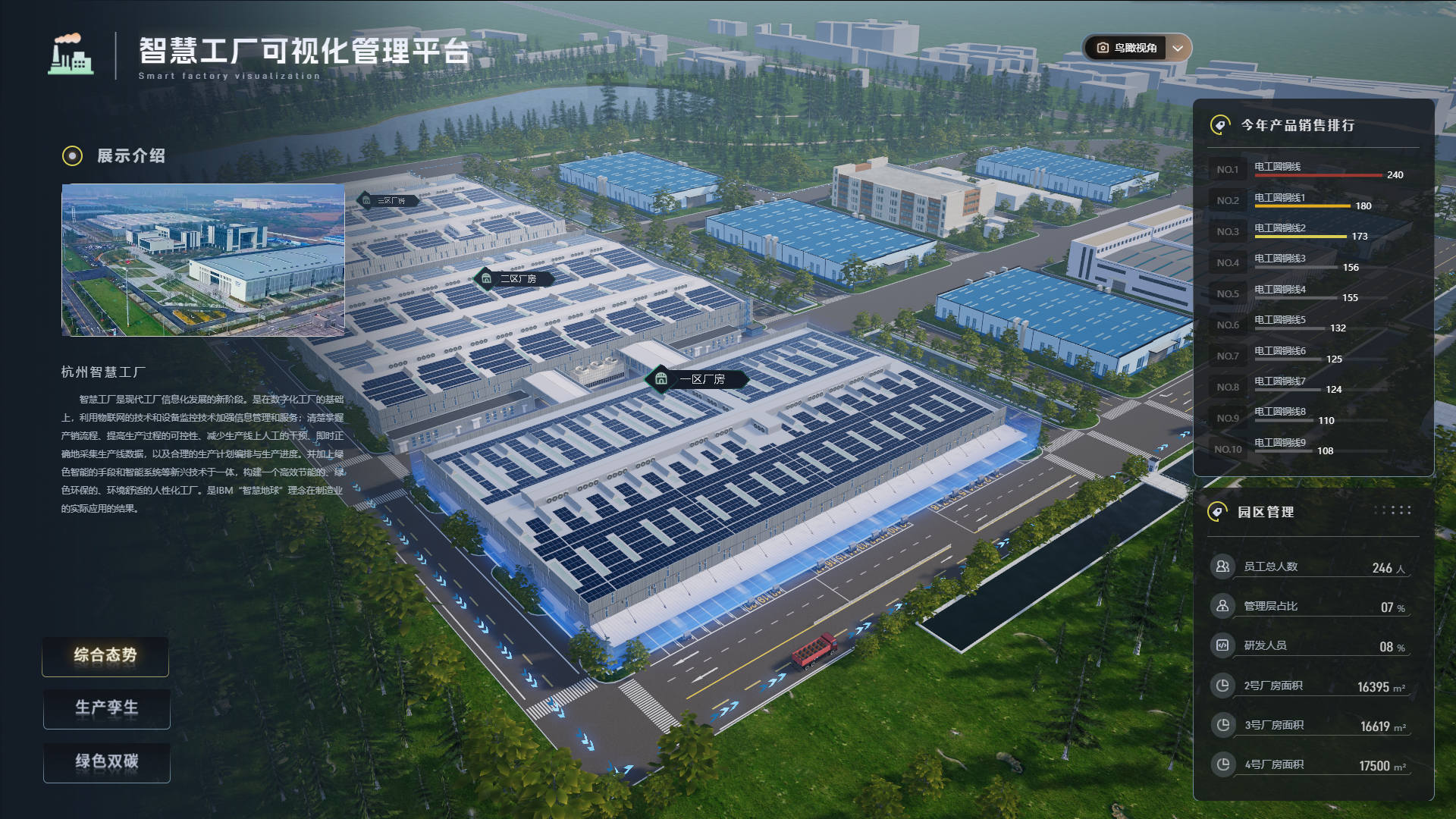

在实际建设过程中，山海鲸可视化等平台可以用于搭建晶圆厂三维运营驾驶舱、厂务系统监控平台、设备健康管理界面和洁净环境分析看板，将三维渲染场景与实时数据、报警信息、生产状态和运维工单进行融合，形成面向不同管理角色的可视化工作入口。

结语：数字孪生让晶圆厂从“可视化空间”走向“可计算的制造系统”

半导体晶圆厂如何借助数字孪生与三维渲染提升制造协同？

关键不在于建设一个外观逼真的三维厂房，而在于让厂房空间、工艺设备、厂务管线、洁净环境、生产批次、质量数据和运维流程形成持续关联。

三维渲染解决了晶圆厂复杂结构和多专业系统的空间表达问题，使工程人员可以更加直观地理解设备布局、管线关系、维护路径和风险区域。数字孪生则进一步将这些空间对象与实时数据、历史记录和业务流程连接起来，使晶圆厂具备状态感知、趋势分析、异常定位和方案推演能力。

未来，随着先进制程、智能工厂、工业互联网和人工智能技术不断融合，晶圆厂数字孪生将从规划设计和三维展示，逐步延伸到工艺优化、设备预测性维护、良率提升、洁净环境控制和智能决策支持。

当每一台工艺设备、每一条厂务管线、每一个生产批次和每一项环境参数都能够在数字空间中被准确映射、实时追踪和关联分析，三维渲染就不再只是视觉呈现工具，数字孪生也不再只是静态模型，而会成为半导体制造体系中的重要数字基础设施。

本文相关 FAQs

半导体晶圆厂数字孪生主要包含哪些内容？

主要包括厂房建筑、洁净室、工艺设备、厂务系统、物料搬运系统、生产批次、环境监测、设备运维和质量数据等内容。

三维渲染能否用于晶圆厂设备搬入和产线改造？

可以。通过三维场景，可以模拟设备运输、吊装、安装、拆卸和维护路径，提前识别空间冲突、管线干涉和通道受限等问题。

数字孪生如何辅助晶圆厂设备预测性维护？

系统可以接入设备运行参数、报警记录、振动、温度、压力和维护履历，对设备健康状态进行分析，并在三维模型中定位异常部件。

晶圆厂数字孪生能否支持洁净室环境管理？

可以。温湿度、粒子浓度、压差、风量、静电和微振动等数据能够映射到对应洁净区域，帮助工程人员识别环境异常及其影响范围。

晶圆厂建设数字孪生平台最重要的基础是什么？

关键基础包括准确的三维模型、统一的设备编码、可靠的空间坐标、完整的生产与运维数据，以及 BIM、PLM、MES、EAM 和厂务监控系统之间的有效集成。
