智慧港口如何借助三维地图、GIS与数字孪生实现全域协同？关键在于把岸线资源、作业设备、物流流程与时空数据统一到一张可计算的港区底图上

2026年08月24日 11:14

在全球航运网络持续重构、港航一体化加速推进以及多式联运体系不断完善的背景下，港口正在从传统的装卸节点，逐步演变为集航运组织、货物流转、仓储堆存、通关监管、能源调度和临港服务于一体的综合物流枢纽。对于大型集装箱码头、散杂货码头、液体化工码头和多用途港区而言，作业区域广、设备类型多、业务链条长、生产节奏快，已经成为港口数字化升级面临的典型特征。

从泊位、岸桥、场桥、轨道吊、堆场、集卡通道，到闸口系统、铁路装卸线、港池航道、引航锚地和后方物流园区，港口运行依赖复杂的空间组织关系和高频动态调度。传统二维平面图、孤立的视频监控画面以及分散的生产系统，虽然能够支撑单一环节管理，但很难完整表达港区内船、货、车、机、场之间的联动关系。三维地图、GIS与数字孪生的融合，则为港口提供了一个可视化、可定位、可分析、可推演的统一时空底座，使港区从“看得见”进一步走向“算得清”和“调得动”。

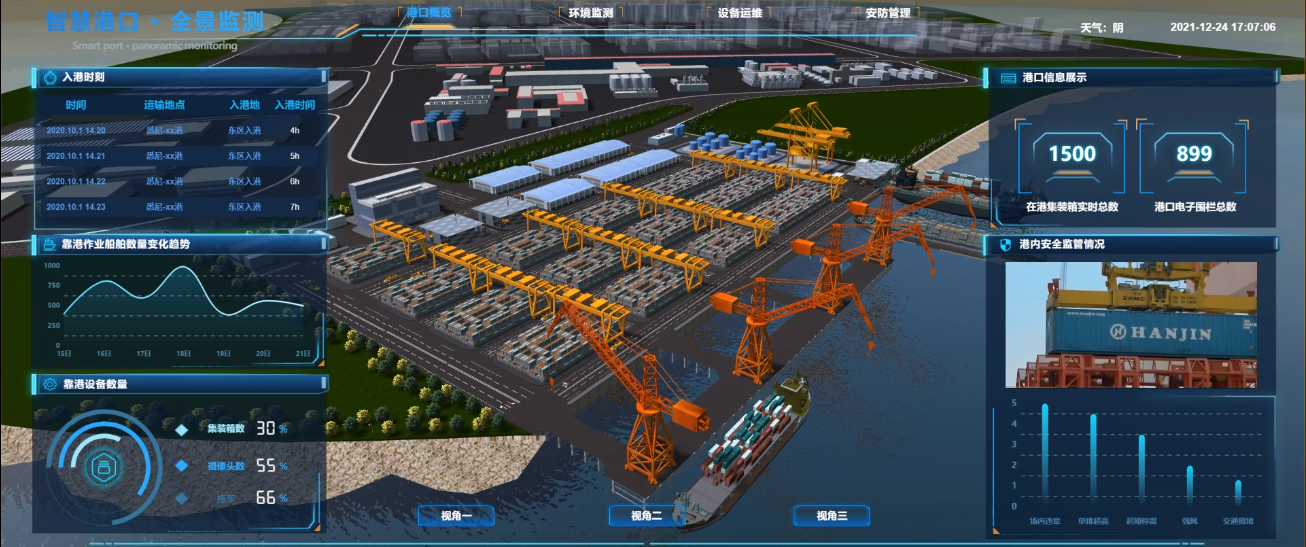

智慧港口 • 全景监测：点击此处查看

行业相关项目案例：点击此处查看

山海鲸素材广场：点击此处查看

为什么港口场景特别适合三维地图、GIS与数字孪生融合建设？

港口天然具有强空间属性和强时序属性。船舶靠泊涉及泊位长度、水深条件、潮汐窗口、航道净空和拖轮调配，堆场运营依赖箱位编码、堆存策略、倒箱路径和设备行走轨迹，集疏运组织则关联闸口通行、集卡调度、铁路作业和内河驳运时刻。大量业务决策都建立在精准位置、动态状态和时空关联的基础上。

GIS能够描述港区岸线、用地边界、道路网络、航道水域、堆场分区、管线走廊和功能区划等宏观空间信息，是港口数字底图的重要基础。三维地图进一步补足了立体空间表达能力，可以展示泊位前沿、岸桥结构、堆场高差、仓库建筑、罐区设施和道路组织。数字孪生则在此基础上，将设备状态、作业指令、业务流程、环境参数和历史记录映射到对应空间对象上，使每一台岸桥、每一个箱区、每一条引桥和每一艘在港船舶都具备可追踪、可分析、可联动的数字身份。

对于港口管理者而言，这种融合模式的核心价值并不在于做出一个“立体港区模型”，而在于建立一个面向生产运行、设备运维、安全监管和经营分析的时空操作系统。只有当空间模型和业务系统真正打通，港口数字化平台才具备支撑调度优化、异常预警和辅助决策的能力。

三维地图如何重构港区空间感知能力？

大型港区往往跨越多个作业区和功能区，既包含前沿码头、堆场和仓储区，也覆盖铁路专用线、物流园区、保税区和能源补给设施。仅依靠二维图层，很难清晰反映设备高度、道路坡道、建筑遮挡、管廊走向和立体交通组织。

三维地图通过倾斜摄影、激光点云、BIM模型、实景建模和地形数据融合，可以构建具有真实地貌、建筑轮廓和设施层级的港区三维场景。在港区运营平台中，管理人员可以从全港视角观察泊位利用状态，也可以钻取到单个堆场、单座仓库或单台岸桥的局部细节。

在集装箱码头场景中，三维地图能够直观展示岸桥与船舶舱位的对应关系、堆场箱区布局、AGV运行通道、维修车间位置和集卡候场区状态。对于散货码头，则可以表达堆料场、高架皮带机、翻车机房、装船机、取料机和封闭料棚之间的空间关系。对于液体化工码头，三维地图可以叠加罐区、泵站、工艺管道、消防系统和危化品作业区域，帮助管理人员快速理解复杂设施的立体结构。

这种立体化空间表达能力，为生产调度、设备巡检、应急演练和改扩建规划提供了更接近真实现场的认知基础。

GIS如何成为港口生产运营的时空底座？

如果说三维地图解决的是“看见空间”的问题，那么GIS解决的则是“组织空间”和“计算空间”的问题。港口GIS不仅仅是一个地图展示工具，更是对港区空间对象进行编码、定位、查询、叠加和分析的核心平台。

在实际应用中，港口GIS通常需要管理岸线资源、泊位编号、航道范围、锚地分布、港池边界、堆场分区、闸口点位、道路交通网络、地下综合管线以及环保监测点位等信息。这些空间要素既有静态属性，也有动态属性。例如，一个泊位除了位置和长度，还关联设计吨级、当前靠泊船舶、吃水限制和计划作业窗口；一个堆场分区除了边界范围，还关联当前箱量、周转率、危险品等级和冷藏箱电源容量。

依托GIS，港口可以建立统一的空间编码体系，将泊位、堆场、仓库、设备、道路、管线、监测点和监管区域纳入同一坐标参考框架。这样，来自TOS码头操作系统、ECS设备控制系统、VTS船舶交通服务系统、视频监控平台、门禁系统和环保监测系统的数据，就能够按照位置维度汇聚到同一张时空底图中。

当管理人员需要查询某一泊位周边的拖轮资源、某一堆场区域的设备状态，或某一危化罐区附近的消防设施时，GIS能够提供快速定位和空间关联分析能力。这种以位置为核心的管理逻辑，是港口复杂运营场景实现数字协同的关键基础。

数字孪生如何打通港口“船、机、货、场、路”全链路数据？

港口最复杂的地方，在于多对象同步运行且相互制约。船舶靠泊计划影响岸桥分配，岸桥效率影响堆场压力，堆场调度影响场桥作业强度，场内车辆组织又直接关联闸口拥堵和集疏运效率。单看任何一个系统都只能看到局部，只有通过数字孪生，才能把这些分散对象拉回到一个统一运行视图中。

数字孪生平台通常以GIS和三维地图为底座，将船舶、泊位、机械设备、货物单元、集疏运车辆、仓储资源和环境状态作为核心数字对象进行管理。每个对象不仅有位置和外形，还有实时状态、业务属性、作业任务和历史轨迹。例如，一台岸桥不仅显示所在泊位和结构模型，还关联当前作业船舶、单小时自然箱作业效率、故障状态、维护履历和能耗数据；一辆集卡不仅有当前位置，还能反映任务来源、目的箱区、等待时长和通行路径。

在港区生产调度中，数字孪生可以实时呈现船舶到离港动态、泊位占用状态、堆场周转情况、集卡拥堵点位和重点设备运行负荷。当某一环节出现异常，比如岸桥故障、堆场拥塞、闸口排队过长或航道受限，平台能够迅速判断影响范围，并将异常对象与上下游业务链路关联展示，辅助调度人员快速处置。

这意味着数字孪生不只是对港区运行状态的“展示层”，而是一个能够承载生产协同逻辑的时空运行模型。

三维地图与GIS如何服务港口调度优化？

港口调度本质上是一个多约束、多目标的资源配置问题。泊位资源、机械资源、堆场容量、道路承载能力、潮汐时窗和人员班组都需要在有限时间内实现最优协同。传统调度往往依赖经验和局部系统判断，面对高密度作业时容易出现资源冲突或效率损失。

结合三维地图和GIS，调度平台可以在统一空间界面中观察泊位、堆场、道路和设备的整体状态。调度人员不再只看到抽象表格，而是能够基于真实港区结构理解任务分布和流转路径。

在船舶调度方面，平台可以综合分析泊位尺度、水深、作业设备匹配度和相邻泊位干扰情况，辅助制定靠泊顺序和作业安排。在堆场调度方面，GIS可以评估箱区容量、倒箱距离、冷藏箱插座分布和危险品隔离条件，帮助优化堆存策略。在车辆调度方面，平台能够结合道路拓扑、闸口压力和作业区分布，识别拥堵节点并推演不同分流方案的执行效果。

当这些调度分析建立在实时空间数据之上，港口就能够从“静态计划驱动”走向“动态状态驱动”，提升全局协同效率。

数字孪生为什么能提升港口设备运维水平？

港口核心设备具有高负荷、连续运行和故障代价高的特点。岸桥、轨道吊、轮胎吊、门机、装船机、卸船机、皮带廊道、翻车机和泵站设备一旦停机，往往直接影响整条作业链。传统设备管理以台账、巡检记录和报警界面为主，缺少与真实空间和作业现场的深度关联。

数字孪生可以将设备资产管理、状态监测、巡检工单和备件履历统一纳入三维场景中。设备工程师在平台上点击某台岸桥，可以直接查看其机构分解、关键部件状态、实时电流、起升次数、故障代码、保养计划和历史检修记录。对于轨道吊、输送系统和液货装卸臂等复杂设备，三维模型还能够帮助运维人员理解结构层级和故障位置。

当系统接入振动、温度、电流、油液、位移、风速和载荷等监测数据后，还可以对关键机构建立健康评估模型。例如，岸桥大车行走机构异常、起升机构温升过高、场桥防摇性能下降或皮带廊道托辊状态恶化时，平台可以在三维设备对象上直接标记异常部位，并联动作业计划，评估停机检修窗口。

对于港口这种设备密集型场景，数字孪生将设备状态管理从“看报表”转变为“看现场、看结构、看趋势”的综合判断模式，运维效率会明显提升。

港口安全监管为何需要GIS与数字孪生支撑？

港口既是高密度生产场所，也是安全风险高度集中的区域。水域安全、危化品管理、消防联动、车辆交通、极端天气响应和人员作业风险，构成了港口安全管理的主要维度。特别是在液体化工码头、煤炭矿石码头和大型集装箱码头，安全事件往往具有扩散快、影响面广和联动复杂的特点。

GIS能够对危险源、消防设施、应急通道、避险区域、污染监测点和重点监管区域进行空间化管理。数字孪生则进一步将船舶动态、设备运行、气象海况、视频监控、报警信息和应急资源映射到三维港区场景中。

当遇到强对流天气、大风浪、危化品泄漏、皮带起火或车辆碰撞等事件时，平台能够快速定位事发区域，叠加周边设备、人员、物料和道路状况，辅助判断事故扩散路径和应急处置优先级。对于液体化工港区，还可以结合罐容数据、管线拓扑、阀门状态和气体探测数据，推演风险影响半径和隔离范围。

这种空间化、可推演的安全管理方式，比单纯依赖报警列表和纸质预案更适合港口高复杂度场景，也更容易支持指挥中心进行跨部门联动。

三维地图、GIS与数字孪生在港口规划建设中有什么价值？

港口改扩建项目通常涉及岸线调整、泊位新增、堆场扩容、道路改造、铁路接入、能源补给设施建设和环保治理升级。由于项目与既有生产区域高度交叉，规划设计不仅要满足工程要求，还必须兼顾现有作业不中断或少中断。

三维地图与GIS可以帮助规划人员准确理解现状用地、岸线资源、设备布局、道路组织和地下管线分布，从而判断新建项目与存量设施之间的冲突关系。数字孪生则进一步支持方案比选和施工影响评估。

例如，在新增自动化堆场时，平台可以模拟AGV通道布置、轨道吊覆盖范围、充电设施位置和集卡转换区设置；在扩建液化品码头时，可以分析新增管廊、泵站、消防设施与现有系统的连接关系；在铁路进港项目中，可以评估专用线与道路平交、堆场装卸和场站流线的协同效果。

这种“先在数字空间中建设一次”的方式，能够帮助港口减少规划盲区、压缩施工风险，并提升项目论证效率。

港口建设三维地图与数字孪生平台，需要跨过哪些关键门槛？

对于港口企业而言，建设三维地图、GIS与数字孪生平台，最大的挑战并不是建模本身，而是多源数据标准不统一、业务系统割裂、空间对象编码不一致以及模型更新机制缺失。很多项目前期能完成三维展示，但难以进入持续运营阶段，根本原因就在于底层数据体系没有打通。

要真正形成可用的平台，首先需要建立统一的港区空间基准和对象编码体系，让泊位、堆场、仓库、机械设备、道路、管线和监测点都拥有唯一身份。其次，需要把TOS、ECS、ERP、EAM、VTS、安防平台、环保平台和能源系统通过标准接口接入同一数据中台，确保状态数据和业务数据能够稳定汇聚。

同时，三维模型必须根据用途进行轻量化治理。用于宏观运营的港区模型，应突出空间关系和对象状态；用于设备运维的局部模型，则需要保留结构层级和维护信息；用于规划建设的模型，还要兼顾工程精度和方案推演能力。只有模型、地图和数据都围绕实际业务组织，平台才不会沦为短期展示项目。

在具体实践中，山海鲸可视化等平台可以用于搭建港口三维调度驾驶舱、泊位作业监控平台、堆场运行分析中心、设备健康管理界面和安全应急指挥系统，将三维地图、GIS图层和实时业务数据整合为统一的港区时空运营界面。

结语：三维地图负责呈现空间，GIS负责组织空间，数字孪生负责激活空间

智慧港口如何借助三维地图、GIS与数字孪生实现全域协同？

关键在于将岸线、泊位、堆场、道路、设备、船舶、货物和环境数据统一映射到一张可定位、可分析、可联动的时空底图上，让港区从静态地图管理走向动态运行管理。

三维地图让港口看起来更接近真实现场，GIS让空间对象具备标准化的组织和分析能力，数字孪生则让这些空间对象与业务流程、设备状态、作业计划和安全事件形成持续连接。三者不是相互替代的关系，而是港口数字化体系中层层递进、彼此支撑的技术结构。

未来，随着自动化码头、智能调度、绿色港口和港航协同不断深化，港口对于时空数据的依赖只会越来越强。能够把三维地图、GIS与数字孪生真正融合起来的港口平台，将不再只是展示系统，而会成为港区生产、运营、运维和指挥决策的重要基础设施。
