施工现场甬舟高速钢梁架设如何用山海鲸可视化盯上部结构？

2026年10月13日 10:50

2026年10月11日，甬舟高速复线好思房至戚家山段主线架设首片钢梁。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。钢梁架设阶段，现场最关心的往往不是有没有数据，而是数据能不能及时对上现场、能不能在一张图上把标段、墩位、梁段和吊装状态看清。要把上部结构盯住，先要明确盯哪些指标，再解决数据从哪里来、图上怎么组织、上线前准备什么。

1 钢梁架设要先盯住哪些指标

钢梁架设阶段应优先盯住与吊装安全和线形控制直接相关的指标。

这些指标决定了现场是否需要暂停或调整作业，也决定了可视化页面上哪些数据必须实时呈现、哪些可以按班次更新。指标口径需要在开工前由施工、监测和监理三方共同确认，避免同一名称在不同台账里含义不同。

• 梁段编号与设计位置对应关系
• 吊装就位偏差与临时固定状态
• 应力测点数值与变化趋势
• 线形标高与温度记录时间

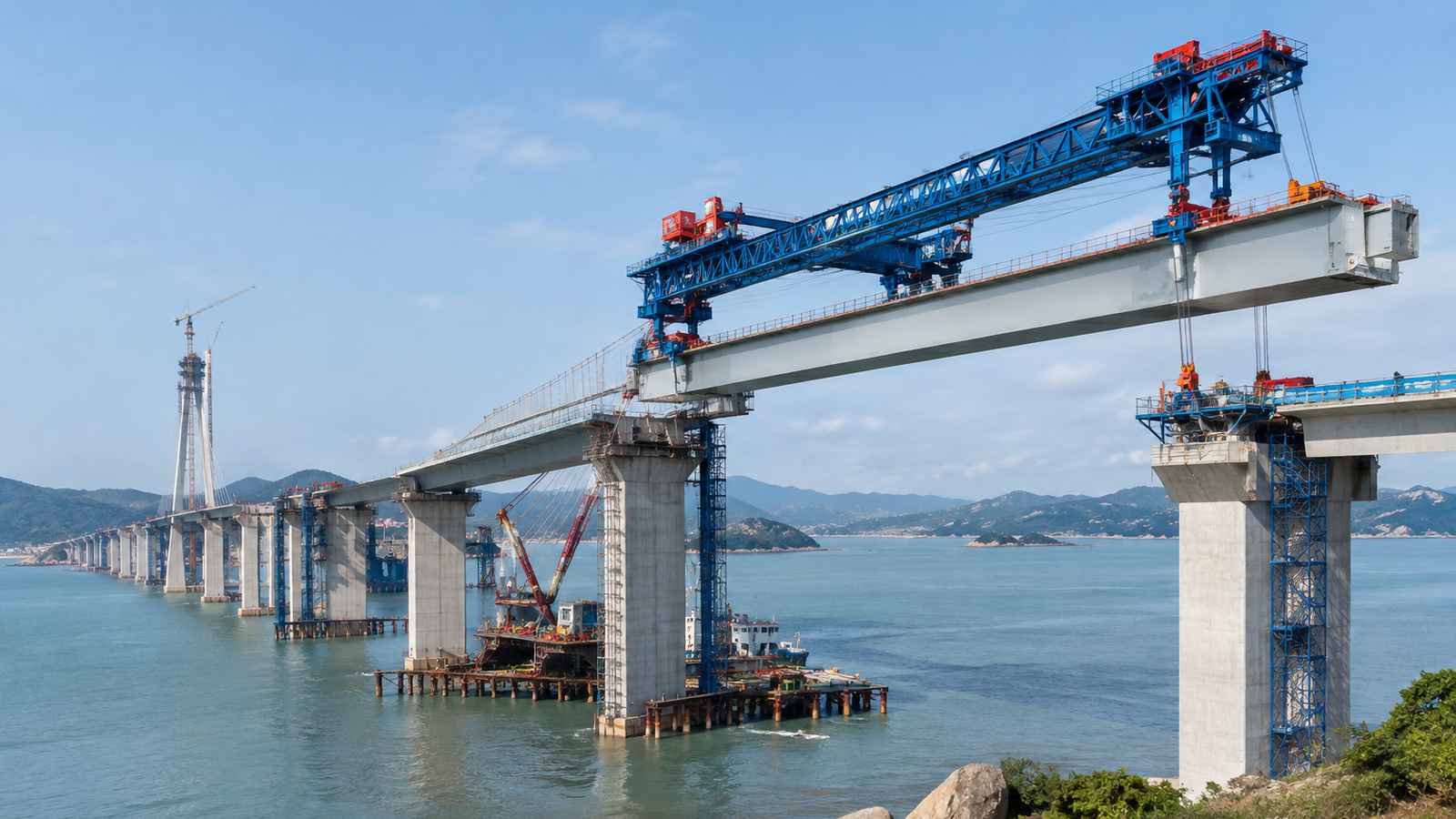

2026年10月11日凌晨，甬舟高速复线好思房至戚家山段主线架设首片钢梁，该片钢梁长40米、重约71吨，标志项目正式开启上部钢结构施工。甬舟高速复线好思房至戚家山段路线全长9.126公里，是甬舟高速复线的重要组成部分，建成后将与既有甬舟高速形成舟山连通大陆的双通道。

数据来源：甬舟高速复线项目建设单位（宁波市高等级公路建设管理中心），《甬舟高速复线好思房至戚家山段主线首片钢梁架设》，2026-10-11，访问日期：2026-10-13。

2 施工数据从哪里接入

施工数据接入要先确定来源清单、更新频率与责任岗位，再由山海鲸可视化统一承接。

接入不是把所有系统连一遍，而是按盯控指标反推需要哪些数据、由谁提供、多久更新一次。现场常见数据分散在监测单位、施工单位与监理台账中，接入前需要先明确数据责任人、字段含义和异常值处理规则，再决定用文件、接口还是数据库方式接入。接入完成后还要约定更新失败时的通知方式，避免页面上显示的是旧值而无人察觉。

2.1 监测传感器与进度台账数据

监测传感器与进度台账数据通常通过文件、HTTP 接口、关系型数据库或监控与物联网设备接入，接入前要确认字段口径与更新频率。山海鲸可视化承接这类数据时，一般先把监测单位导出的 CSV 或 Excel 文件按班次接入，用于线形与应力记录；对需要连续查看的测点，则通过 HTTP 接口或关系型数据库对接，由监测系统按约定频率推送。接入前要确认测点编号与墩位、梁段编号的对应关系，确认时间字段是采集时间还是入库时间，确认缺失值和超限值如何标记，还要确认由谁负责在数据中断时通知现场。

产品事实：官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-13）

部署与交付方式需要按项目条件确认，常见做法是先在项目内网或指定网络环境中完成安装，再由数据责任方提供接入账号与权限，最后按确认的字段清单完成对接与页面发布。具体流程可参考项目部署流程官方说明。

3 上部结构一张图按什么结构组织

上部结构一张图建议按工区、构件、状态三层组织，便于从标段逐级下钻到具体测点。

三层结构的好处是现场人员先看标段整体，再定位到墩位和梁段，最后看应力与线形数值。层级不宜过多，否则现场查找会变慢；每层要保留返回上一层的入口，并让编号与施工台账保持一致。

3.1 工区层：标段与墩位

工区层用于呈现标段划分与墩位分布，让现场先确认当前作业属于哪个标段、哪个墩位。这一层通常用平面示意图或简化三维场景表达，墩位编号要与施工台账一致，点击后可进入构件层。标段颜色只用于区分范围，不承载状态含义，避免与状态层混淆。

3.2 构件层：梁段与吊装

构件层用于呈现梁段编号、吊装顺序与就位状态，让现场确认当前梁段处于待吊、吊装中还是已就位。这一层要能按梁段编号检索，并显示与设计位置的对应关系。吊装状态建议只保留少数几个明确取值，由现场按班次更新，避免状态过多导致判断困难。

3.3 状态层：应力与线形

状态层用于呈现应力测点数值与线形标高，让现场判断是否需要调整。这一层要标出测点位置、采集时间和数值，并保留最近若干次记录用于查看趋势。超限值需要单独标记，标记规则要在接入前与监测单位确认，避免页面标记与监测报告口径不一致。

该平台把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板。上部结构一张图可以先用模板搭建工区层框架，再用图表组件接入应力与线形数据，用三维场景表达墩位与梁段关系，减少从零搭建的工作量。具体版本与价格可参考山海鲸可视化产品介绍与版本价格。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-13）

同类主题的现成方案可以怎么参考：先看方案展示中的页面分层与组件用法，再对照本项目的数据字段和更新频率做调整，重点确认哪些组件可以直接沿用、哪些需要按现场编号规则重做。可参考建筑施工可视化平台方案展示demo。

4 上线前要准备哪些资料

上线前要准备的资料包括数据清单、字段口径和展示规则三类，缺一项都会影响核对。

资料准备的关键不是数量，而是每项资料都能说清来源、责任人和口径。资料齐了，接入和页面搭建才能按同一套规则推进；资料不齐，页面做完也要返工。

• 梁段与墩位台账：取自施工单位台账；编号唯一、与设计图一致
• 监测测点清单：取自监测单位记录；测点编号与墩位梁段对应
• 吊装进度记录：取自现场班次记录；状态取值统一、时间字段明确
• 线形与应力数据：取自监测系统导出；采集时间与单位标注清楚

按这三部分准备，是因为数据清单决定能接什么，字段口径决定接进来能不能对上，展示规则决定页面上的标记是否与现场判断一致。三者分开确认，出现问题时可快速定位是数据缺失还是口径不一致。

5 从接入数据到发布使用的实施步骤

实施步骤建议按数据确认、接入、页面搭建、核对、发布、维护六步推进。

六步的顺序不宜颠倒，尤其是核对环节必须在发布前完成。每步都要留下确认记录，写明由谁确认、确认了什么，便于后续追溯。

1. 确认指标清单与数据责任人
2. 收集台账与监测数据样本
3. 按字段口径完成数据接入
4. 按三层结构搭建页面
5. 用样本数据核对展示结果
6. 发布并约定更新与维护方式

上线前核对数据与展示是否一致，是山海鲸可视化项目里容易被跳过但必须做的一步。核对时先取一段已知结果的样本数据，按页面上的标段、墩位、梁段逐层比对，确认编号对应、数值单位、时间字段和超限标记都与原始记录一致；再模拟一次数据更新，确认页面刷新后显示的是新值而不是缓存值。核对中发现不一致，要先判断是接入字段问题还是页面映射问题，再决定改接入还是改页面。具体操作可参考山海鲸可视化官方教程目录。

核对通过后再发布，并约定数据中断时的通知方式与页面标注方式，避免现场看到旧值却无法判断。

6 这类项目常见的限制

这类项目的主要限制在数据时效与更新周期，页面能显示什么取决于数据多久更新一次。

监测数据与进度台账的更新频率通常不同，监测可能按分钟或按小时，进度台账可能按班次。两类数据放在同一张图上时，要分别标注采集时间，避免现场误以为所有数据都是同一时刻的。

6.1 数据时效与更新周期

数据时效的限制主要来自采集端和传输端。监测传感器按固定频率采集，但传输可能受现场网络条件影响；进度台账由人工填写，更新频率取决于班次安排。如果现场网络不稳定，连续查看的测点数据可能延迟，此时页面应显示最近一次采集时间，而不是默认显示为当前值。是否需要改为本地缓存或按班次导入，需要由监测单位和施工单位共同确认。

出现偏差时，先判断是数据延迟还是数值异常。数据延迟由数据责任方确认采集与传输状态，必要时在页面上标注数据中断；数值异常由监测单位确认测点状态，确认后再决定是否在页面上标记。偏差处理规则要在接入前写清，避免现场自行判断。若采集端无法提供约定频率的数据，连续查看的方案就不成立，需要改为按班次导入并相应调整页面更新方式。

7 总结

钢梁架设阶段的可视化，重点是把指标、数据来源和页面结构三件事对齐。

先明确盯哪些指标，再按指标反推数据来源和更新频率，最后按工区、构件、状态三层组织页面。接入前确认字段口径与责任人，上线前用样本数据逐层核对，发布后约定更新与维护方式，这几步做到位，页面上的数据才能与现场判断对得上。

山海鲸可视化在这类项目中承接的是数据接入、页面搭建与发布使用的环节，具体接入方式、部署方式与版本适用性需要按项目条件确认。资料准备越充分，核对环节越容易通过，后续调整也越少。

FAQ：常见问题

FAQ-1 甬舟高速钢梁架设这类项目需要准备什么资料？

甬舟高速钢梁架设这类项目需要准备梁段与墩位台账、监测测点清单、吊装进度记录和线形应力数据。台账和测点清单用于确定编号对应关系，进度记录用于确定状态取值，线形应力数据用于确定数值与采集时间。如果监测数据由第三方系统提供，还需要确认导出字段与更新频率，并由数据责任方确认口径后再接入。

FAQ-2 大概需要多久才能用起来？

用起来的时间取决于数据准备程度与确认环节，无法先给出固定天数。数据清单、字段口径和责任人确认得越快，接入和页面搭建推进越顺；如果监测数据需要协调第三方提供接口或导出权限，时间会相应延长。建议先完成一份可核对的样本数据，再安排接入与页面搭建，避免边接边改。

FAQ-3 成本大概是多少？

成本需要按项目条件确认，无法给出具体金额。影响成本的主要因素包括需要接入的数据源数量、是否需要连续查看的监测数据、页面层级与组件数量，以及部署环境的要求。建议先整理数据清单与展示需求，再按需求范围确认配置与工作量，避免在需求不清时估算。

FAQ-4 数据必须放在内网吗？

数据是否放在内网要按项目条件确认，没有统一要求。如果项目对数据存放位置有规定，需要按规定的网络环境部署并确认接入方式；如果没有强制要求，也要由数据责任方确认哪些数据可以接入、以什么方式接入。部署方式与网络条件需要一并确认后再实施。

FAQ-5 上线后怎么验收？

上线后验收建议按数据一致性判断，先取一段已知结果的样本数据逐层比对。比对内容包括标段、墩位、梁段编号是否对应，数值单位与采集时间是否一致，超限标记是否与监测记录一致。再模拟一次数据更新，确认页面显示的是新值。全部核对通过后再确认发布，并留下核对记录。
