能源风光装机突破20亿千瓦如何用山海鲸可视化看消纳？

2026年10月28日 18:39

2026年10月26日，国家能源局数据显示截至9月底风光累计装机20.1亿千瓦。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。装机规模上台阶之后，读者更关心的是消纳侧怎么看得清：本地消纳与外送各占多少、利用率与弃电处在什么水平、跨区通道还有多少余量。单张报表回答不了这些问题，需要把电源、电网、运行三类数据组织到同一张图上，并明确每项指标的口径与来源。

1 风光消纳看板要先盯住哪些指标

消纳看板先盯装机、出力、消纳与弃电四组指标，再谈展示形式。

指标选择决定了后续数据接入的范围。装机反映规模，出力反映实时能力，消纳电量与利用率反映实际使用情况，弃电则反映受阻部分。四组指标要统一时间粒度与统计范围，避免同一张看板上出现口径不一致的数字。

• 风光累计与新增装机
• 实时与预测出力
• 消纳、利用率与外送电量
• 弃风弃光电量与受阻原因

截至2026年9月底，我国风光累计装机容量突破20亿千瓦，达到20.1亿千瓦。2026年1—9月，我国风光发电量达19333亿千瓦时，比去年同期增加1937亿千瓦时。装机与发电量同步增长，消纳侧的压力更多体现在时段与区域分布上，看板需要能按区域、按时间切片查看。

数据来源：国家能源局（人民日报海外版报道，新华网转载），《风光累计装机容量突破20亿千瓦》，2026-10-27，访问日期：2026-10-28。

2 风光消纳相关数据从哪里接入

消纳数据接入要先明确来源清单，再确定每种来源的接入方式与更新频率。

山海鲸可视化承接这项工作的一般做法是：先按电源层、电网层、运行层梳理数据清单，标注每项数据的提供方、更新频率与口径定义；再对文件类数据走定时导入，对接口类数据配置请求与字段映射，对数据库类数据建立连接并限定查询范围；最后在应用内统一字段命名与单位，确保同一指标在不同页面取数一致。接入前需要逐项确认字段清单，包括场站编码、区域归属、时间戳、装机容量、出力值、消纳电量与弃电量的字段名与单位，避免同名不同义。更新频率要与展示要求匹配，实时出力与日度电量、月度统计的刷新节奏不同，需在来源清单中分别写明。权限事项同样要提前约定，包括数据接口的访问账号、可查询范围以及页面查看角色。

2.1 电源层数据

电源层数据常见接入方式包括文件导入、HTTP 接口、关系型数据库以及监控与物联网设备采集。风电场与光伏电站的装机台账多为文件或数据库形式，实时出力多来自监控系统接口或物联网网关。接入前要确认三件事：数据提供方是否稳定供数、字段含义与单位是否书面约定、历史数据能否补齐。具体要核对的字段包括场站唯一编码、所属区域、机组或逆变器编号、装机容量、实时出力与采集时间，字段缺失或命名不一致时应在接入前统一。更新频率需按数据类别分别确认，台账类可低频更新，出力类需按采集周期同步，并在页面上标注数据截止时间。权限方面要确认接口调用账号的有效期与可访问范围，涉及运行数据的还需按单位管理规定确认访问边界。山海鲸可视化对上述来源分别提供对应的连接配置，接入时建议先小范围试接一组场站，核对数值与原始系统一致后再扩大范围。

官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库。选型时可据此对照项目现有数据形态，减少中间转换环节。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-28）

部署与交付方式需按项目条件确认，常见做法包括云端发布、内网服务器部署以及离线环境交付，具体取决于数据存放位置与访问范围要求。交付前应明确访问账号、更新责任人与变更流程，相关步骤可参照项目部署流程官方说明执行。

3 风光消纳一张图按什么结构组织

消纳一张图按电源层、电网层、运行层三层组织，每层只回答各自的问题。

三层结构的好处是责任边界清晰：电源层看场站与出力，电网层看并网与输送，运行层看电量与受阻。三层共用同一套区域编码与时间轴，切换时不会出现对不上的情况。

3.1 电源层：风电场、光伏电站与出力

电源层以场站为单位展示装机容量、机组数量与实时出力，并按区域聚合。展示重点是场站分布与出力曲线的关系，便于判断某一时段出力集中在哪些区域。数据粒度建议到场站级，聚合口径需与运行层保持一致。这一层要解决的问题是让使用方看清出力来自哪些场站、集中在哪些区域，为后续消纳分析提供基础。常见偏差是场站编码不统一导致区域聚合错位，接入时应先核对编码与时间戳。

3.2 电网层：并网、消纳与跨区输送

电网层展示并网容量、本地消纳电量与外送电量，以及跨区通道的输送情况。展示重点是本地消纳与外送的比例关系，以及通道受阻时的替代路径。通道数据通常由电网侧提供，接入前需确认统计周期与结算口径。这一层要解决的问题是判断电量在本地与外送之间如何分配、通道余量是否构成约束。常见偏差是消纳电量与外送电量统计周期不一致，需在口径说明中分别写明。

3.3 运行层：发电量、利用率与弃电

运行层展示发电量、利用率与弃电电量，并按受阻原因分类。展示重点是时间序列上的变化与异常时段定位，便于运行人员回溯。弃电分类口径需事先约定，否则不同来源的数据难以合并。这一层要解决的问题是把发电、利用与受阻放在同一时间轴上，定位异常时段及其原因。常见偏差是弃电分类标准各来源不一、利用率分母取值不同，接入前应由业务部门书面确认分类与计算方式。

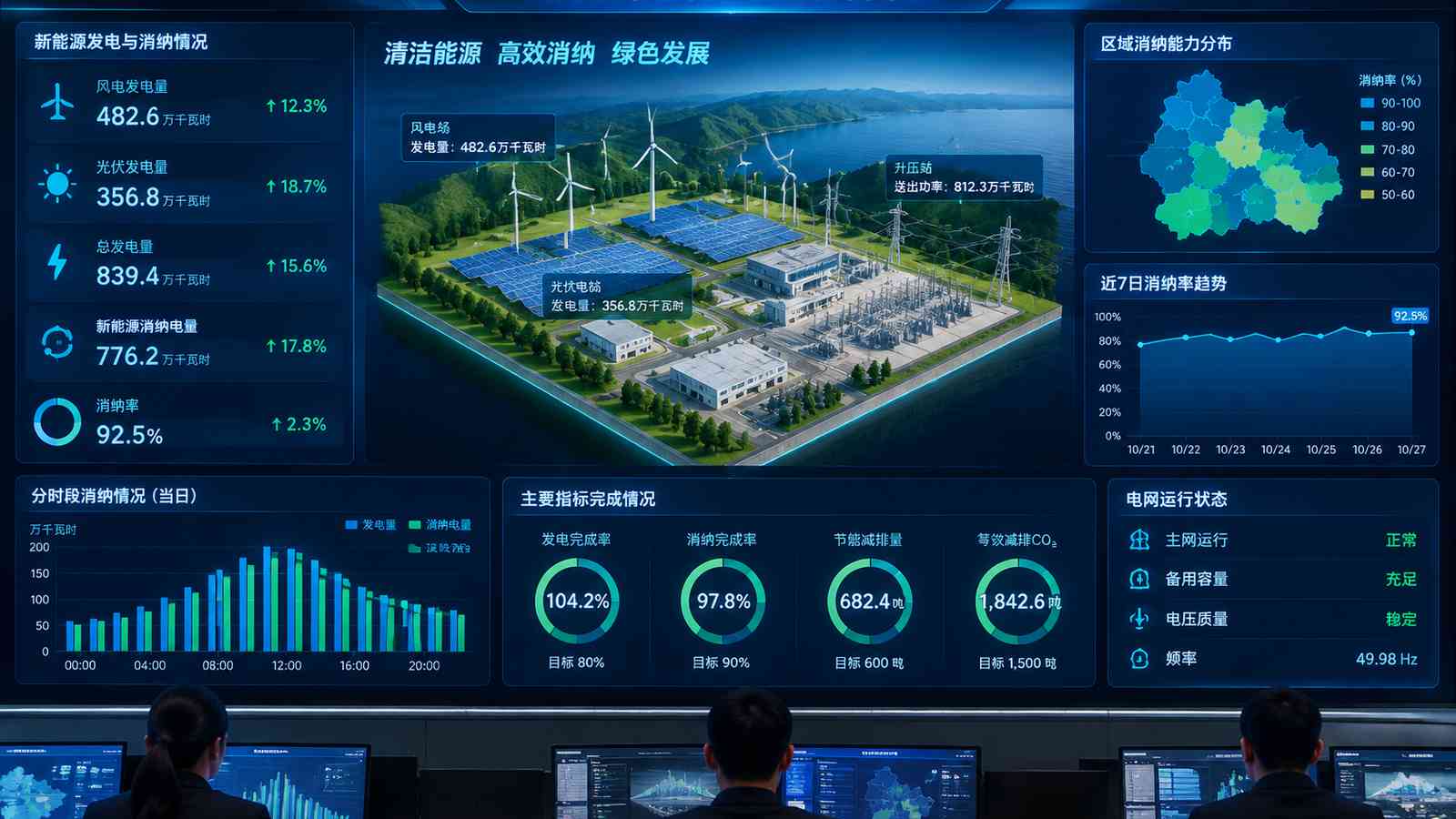

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板。三层结构可以在一张图内用不同视图承载，二维图表用于趋势与对比，三维场景用于场站与通道的空间关系表达，模板可作为起稿参考再按项目口径调整。具体版本与价格可查看山海鲸可视化产品介绍与版本价格。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-28）

同类主题的现成方案可以作为结构参考，重点看它如何划分层级、如何组织场站与通道的关系、图表与场景如何配合，再对照本项目的数据条件决定取舍，可参考智慧风电可视化方案展示demo。

4 上线前要准备哪些资料

上线前要备齐三类资料：指标口径、数据来源清单与展示需求说明。

资料准备的核心是把口头约定落成书面文件，让数据提供方、展示搭建方与使用方对同一指标的理解一致。

• 指标口径说明：取自业务与运行部门；明确累计与当月、区域范围与单位
• 数据来源清单：取自各数据提供方；写明系统名称、字段、更新频率与责任人
• 场站与通道台账：取自电源与电网侧台账；编码唯一、名称与归属区域对应
• 展示需求说明：取自使用方；列明页面层级、查看角色与常用筛选条件

按这三部分准备，是因为口径决定数字能否对上，来源清单决定接入能否落地，需求说明决定页面结构是否可用。资料齐备后还应指定一名对接人，负责在搭建过程中协调口径疑问与数据补充，避免多方转述造成理解偏差。

5 从接入数据到发布使用的实施步骤

实施按六步推进：定口径、接数据、搭结构、配视图、核数值、再发布。

步骤顺序不宜颠倒，口径未定就接数据，往往需要返工。

1. 确认指标口径与统计范围并形成书面说明，产出为经各方确认的口径文档
2. 按来源清单逐项接入数据并记录字段映射，产出为字段映射表与接入记录
3. 按三层结构搭建页面框架与区域编码，产出为页面结构与区域编码对照表
4. 配置图表与场景视图并绑定对应字段，产出为可预览的页面与绑定清单
5. 抽取样本时段核对数值与原始系统，产出为核对记录与偏差处理说明
6. 确认访问权限与更新责任后发布使用，产出为账号清单与更新责任约定

上线前的核对重点是把同一指标在页面上的取值与原始系统逐项比对。山海鲸可视化搭建的应用可按页面逐块检查，建议选取月初、月末与一个异常时段三类样本，核对装机、出力、发电量与弃电是否一致，筛选与聚合后的合计是否等于明细之和。核对方法可参照山海鲸可视化官方教程目录中的取数与筛选说明执行，发现偏差先查字段映射再查口径定义。

核对通过后即可进入发布环节，发布前应确认使用方已熟悉页面层级与筛选方式。

6 这类项目常见的限制

这类项目的限制主要集中在口径与数据可得性，方案成立与否取决于这两项前提。

口径不清时，页面上的数字即使来源正确也可能无法解释；数据不可得时，部分指标只能留空或改用替代口径。两种情况都需要在项目早期暴露，而不是等到上线前才发现。

6.1 装机与发电量口径要区分累计与当月

累计装机与新增装机是两个不同指标，累计发电量与当月发电量也不能混用。若数据提供方只给出累计值，页面上的月度对比就需要通过相邻期相减得到，这种处理必须在口径说明中写明，否则使用方会误读。出现偏差时，应先确认是原始数据问题还是计算方式问题，再由数据提供方书面确认后再调整页面。

方案不成立的条件通常有三类：关键数据无稳定来源、口径在各方之间无法达成一致、数据更新频率低于展示所需的刷新要求。这些条件需要由业务部门与数据提供方共同确认，展示搭建方不宜单方面决定替代口径。偏差处理应保留变更记录，注明调整原因与生效时间，便于后续追溯。若上述条件在项目早期无法确认，宜先缩小展示范围，待数据与口径落实后再扩展页面。

7 总结

风光消纳看板的关键不在图表数量，而在口径统一与来源可追溯。

从装机与发电量的公开数据出发，可以判断消纳问题的关注重点落在时段与区域分布上。把电源层、电网层、运行层分开组织，每层只回答自己的问题，能让使用方更快定位异常，也能让数据提供方的责任边界更清楚。

实施时先定口径再接入数据，按步骤推进并在上线前做样本核对，可以把大部分问题挡在发布之前。方案能否成立，最终取决于数据来源是否稳定与口径是否经各方确认，这两项需要在项目早期落实。

FAQ：常见问题

FAQ-1 风光消纳这类项目需要准备什么资料？

风光消纳项目需要准备指标口径说明、数据来源清单、场站与通道台账以及展示需求说明四类资料。口径说明要写明累计与当月、区域范围与单位；来源清单要写明系统名称、字段、更新频率与责任人。若部分数据暂无稳定来源，应提前标注并约定替代口径，由业务部门与数据提供方共同确认后再进入搭建。

FAQ-2 大概需要多久才能用起来？

使用时间取决于数据准备程度与确认环节，无法预先给出固定周期。数据来源稳定、口径已书面确认、使用方需求明确的项目，推进会更顺畅；若关键数据需要跨部门协调或历史数据需要补齐，确认环节会相应延长。建议先完成口径与来源清单，再评估各阶段所需时间。

FAQ-3 成本大概是多少？

成本无法给出统一金额，取决于数据接入数量、页面与场景范围、部署方式以及后续维护安排。数据来源越多、口径越复杂、部署环境要求越具体，投入相应增加。建议先明确数据条件与部署要求，再按项目范围申请需求评估，由双方确认工作内容后再谈费用构成。

FAQ-4 数据必须放在内网吗？

是否放在内网取决于数据敏感程度与访问范围要求，没有统一答案。涉及运行实时数据与场站台账的项目，通常需要按单位的数据管理规定确认存放位置；仅使用公开统计数据做展示的项目，限制相对少。部署方式需按项目条件确认，包括访问账号、更新路径与运维责任。

FAQ-5 上线后怎么验收？

验收以页面数值与原始系统一致为主要判断。建议选取月初、月末与一个异常时段三类样本，逐项核对装机、出力、发电量与弃电，检查筛选与聚合后的合计是否等于明细之和，并确认口径说明与实际展示一致。发现偏差应记录并明确处理责任，修正后再复验，验收结论以书面记录为准。
