水利水务宁夏引黄灌区冬灌启动如何用山海鲸可视化看灌区配水？

2026年10月26日 19:14

2026年10月25日，宁夏引黄灌区2026年度冬灌开闸，计划引水9.71亿立方米。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。冬灌周期内配水进度能否被直观看到，渠系与闸门状态能否与水量数据对应起来，现有台账和监测数据要经过哪些整理才能进入看板，是本文要说明的问题。下面按指标、数据、结构、资料、步骤与限制逐项展开。

1 灌区配水看板要先盯住哪些指标

灌区配水看板先盯水量、进度与执行偏差三类指标。

冬灌时间集中、用水主体多，看板的作用是把计划引水、实际引水、轮灌执行和作物需求放在同一时间轴上对照，让调度人员能判断哪一段渠系需要调整。指标不宜铺得太开，先保证口径一致、来源可追溯，再考虑增加维度。

• 计划引水量与实际引水量对比
• 干渠支渠流量与闸门开度状态
• 轮灌次序执行情况与剩余时段
• 越冬作物灌溉面积与用水进度

2026年10月25日，宁夏引黄灌区2026年度冬灌正式开闸启动，本次冬灌计划引水9.71亿立方米。本次冬灌灌溉周期31天，水利部门按优先次序配置水量，重点保障人畜饮水与冬小麦、葡萄、枸杞等越冬作物灌溉。看板指标应围绕这一周期和优先次序设置，避免把无关业务数据混入配水视图。

数据来源：中国新闻网，《宁夏引黄灌区2026年度冬灌启动31天计划引水9.71亿立方米保越冬用水》，2026-10-25，访问日期：2026-10-26。

2 灌区配水相关数据从哪里接入

数据接入要先定口径再定通道，山海鲸可视化承接的是整理后的数据源。

整体做法是先把配水计划、渠系台账、闸门状态和监测记录按统一时间粒度与编码整理，再通过文件、接口或数据库接入平台，在平台内建立数据模型与刷新规则。接入前要确认数据责任单位、更新频率和异常值处理方式，避免看板显示与调度台账不一致。字段层面还要确认时间字段的格式与时区、计量单位是否统一、编码是否唯一，这些细节若在接入后才暴露，往往需要返工重做字段映射。

2.1 渠系层数据

渠系层数据常见来源包括渠系与闸门台账文件、调度系统提供的HTTP接口、关系型数据库中的计划与实绩表，以及水位流量监测和物联网设备上报。山海鲸可视化接入这类数据时，可先以文件方式导入静态台账，再以接口或数据库方式接入动态数据。接入前要确认渠系编码、闸门编号、时间字段和计量单位是否统一，确认缺失值与重复记录的处理规则，并明确各类数据的更新频率与责任岗位。静态台账与动态数据的更新节奏不同，前者多在渠系调整时变更，后者按调度或监测周期刷新，接入时应分别设定更新方式，避免混用同一刷新规则。权限方面也要提前明确，哪些岗位可以查看、哪些可以修改数据源配置，应在接入阶段就划分清楚，防止后续操作越权或误改。

官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库，渠系台账与配水实绩可按实际数据形态选择对应通道。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-26）

部署与交付方式需按项目条件确认，常见做法包括在项目方指定的网络环境中安装运行、由项目团队完成数据源配置与看板发布，交付前明确账号权限与数据更新责任。具体流程可参照项目部署流程官方说明逐步核对。

3 灌区配水一张图按什么结构组织

配水一张图按渠系、配水与监测三层组织，层层对应同一套编码。

这样组织的好处是，点击任一干渠或闸门，都能同时看到它的配水计划、当前流量和监测状态，不必在多个页面之间来回查找。三层共用渠系编码与时间字段，是后续核对数据一致性的基础。

3.1 渠系层：干渠、支渠与闸门分布

渠系层用于呈现干渠、支渠的走向关系与闸门位置，让调度人员先建立空间概念。这一层以静态台账为主，重点是把渠系编码、上下游关系和闸门编号标清楚，使后续配水数据能够挂接到对应节点上。渠系调整或闸门增减时，需要同步更新这一层，否则其他两层的数据会失去对应关系。常见偏差是台账版本不统一，同一闸门在不同资料中编号或名称不一致，导致配水数据挂错节点；也有上下游关系标注不清的情况，使流量对比失去方向依据。

3.2 配水层：引水量、流量与轮灌计划

配水层用于呈现计划引水量、实际引水量、各渠段流量和轮灌次序执行情况。这一层的数据来自调度计划与实绩记录，重点是时间粒度一致，按日或按时段汇总的口径要提前约定。轮灌计划变化时，应保留变更记录，便于回看某一段时间的执行差异。常见偏差是计划与实绩来自不同系统、时段划分不一致，或轮灌变更未留痕，导致对比视图失真；遇到这类情况应先统一汇总规则，再决定页面呈现方式。

3.3 监测层：水位、墒情与用水进度

监测层用于呈现水位、墒情和用水进度等观测信息，帮助判断配水执行后的实际效果。这一层数据来源相对分散，接入前要确认观测点位置、采集频率和单位，并对缺测时段做标注。监测数据与配水数据的时间对齐方式需要事先约定，否则同屏展示容易产生误读。常见偏差是观测点编号与渠系编码未对应、采集频率与配水汇总时段不匹配，或缺测时段未标注而被当作正常值展示，这些都会影响判断，需要在接入阶段逐项核对。

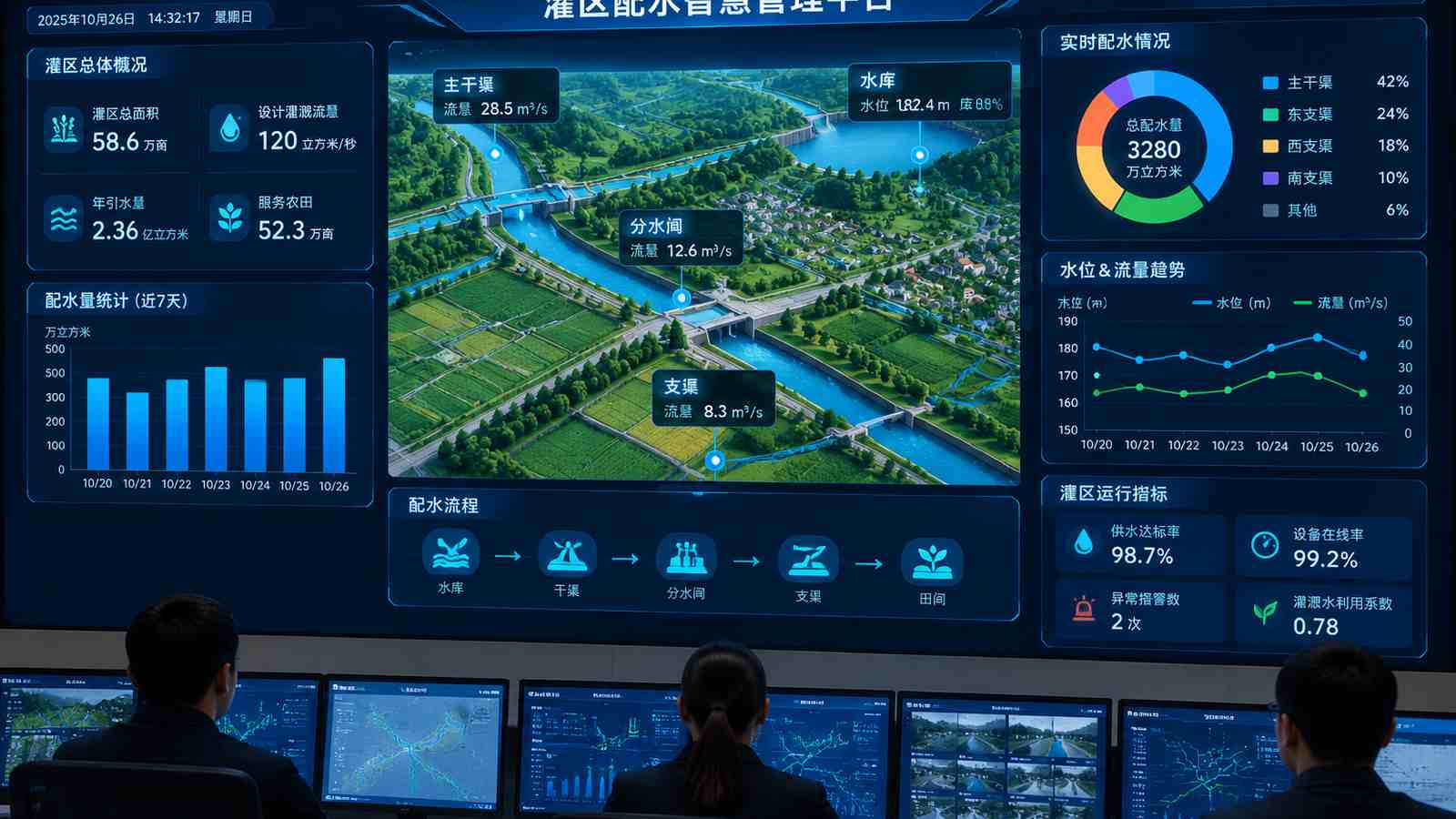

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板，渠系分布可用三维场景表达，水量与进度可用二维图表表达，两者在同一应用中组合，便于按上述三层组织页面。具体能力与版本差异可查看山海鲸可视化产品介绍与版本价格。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-26）

同类主题的现成方案可以作为结构参考，例如水质水位监测系统可视化方案展示demo展示了监测类数据的组织方式，可对照其页面分层与指标呈现思路，再结合本地渠系台账调整，不宜直接照搬指标口径。

4 上线前要准备哪些资料

上线前要把台账、计划实绩与监测记录三类资料备齐并统一口径。

资料准备的难点不在数量，而在同一对象在不同资料中的编码与名称是否一致。建议先确定渠系与闸门的唯一编码，再让各类资料按该编码归集，缺失项单独列出并注明责任单位。

• 渠系与闸门台账：取自灌区管理单位台账；渠系编码唯一、上下游关系明确
• 配水计划与实绩：取自调度系统或报表；时段划分一致、计量单位统一
• 监测点位记录：取自监测平台或设备台账；点位编号对应渠系、缺测需标注
• 作物与面积资料：取自灌区统计资料；作物分类与灌溉面积口径一致

按这三部分准备，是为了让看板上的每个数字都能回溯到具体资料和责任岗位。资料归集完成后，建议由各责任单位对清单逐项确认签字，明确哪些资料已具备、哪些仍需补充，使后续接入与核对有据可依。

5 从接入数据到发布使用的实施步骤

实施按口径确认、数据接入、页面搭建、核对发布四段推进。

每段都有明确的交付物，前一段未确认不进入下一段，可以减少后期返工。

1. 确认配水指标与统计口径，产出指标清单与口径说明
2. 整理渠系编码与台账资料，产出统一编码的台账与资料清单
3. 配置数据源并校验字段，产出字段映射表与数据源配置记录
4. 按三层结构搭建页面，产出渠系、配水、监测三层页面
5. 核对展示值与源数据一致性，产出核对记录与差异处理说明
6. 设置权限并发布使用，产出权限配置与更新责任说明

上线前的核对要用山海鲸可视化逐项比对，选取若干典型时段，把页面上的引水量、流量与进度同源数据表逐一对照，确认汇总口径、时间范围和单位一致，并检查缺测与异常值的显示方式是否与约定相符。核对中发现差异，应回到数据源与字段映射环节处理，不宜在展示层直接改数。操作细节可参照山海鲸可视化官方教程目录中的对应章节。

发布后仍需保留核对记录，明确数据更新责任人与异常反馈渠道。

6 这类项目常见的限制

这类项目的主要限制在数据口径与时段汇总，不在展示形式。

看板能呈现什么，取决于源数据的完整度与一致性。若配水计划与实绩来自不同系统、时段划分不同，或渠系编码在各部门不一致，页面上的对比就会失真。这类问题需要在项目开始阶段由灌区管理单位、调度与监测数据责任方共同确认，不能靠展示层弥补。

6.1 引水量与渠道流量要按同一时段汇总

引水量通常按日或按阶段累计，渠道流量多为瞬时或短时段观测，两者直接同屏对比容易产生偏差。若源数据未按同一时段汇总，或累计口径包含不同渠段，方案中的对比视图就不成立。此时需要由数据责任方确认汇总规则，明确以哪个时段为基准、哪些渠段纳入统计，再决定页面呈现方式。

出现偏差时，处理方式是回到源数据核对，先查时段划分与单位，再查渠段范围与缺失记录，确认后再调整页面。若责任方无法就口径达成一致，应暂缓该对比视图上线，改为分别展示并注明各自口径，避免使用者误读。涉及跨部门数据的，需由项目牵头方组织确认并留存书面记录。

7 总结

灌区配水看板的价值在于把计划、执行与监测放在同一口径下对照。

围绕冬灌周期与优先次序设置少量关键指标，先统一渠系编码与时段口径，再按渠系、配水、监测三层组织页面，可以让调度人员较快判断配水执行情况。

平台承接的是数据整理之后的呈现与发布工作，接入方式、页面结构与部署安排都需按项目实际条件确认。

FAQ：常见问题

FAQ-1 灌区配水这类项目需要准备什么资料？

灌区配水项目需要准备渠系与闸门台账、配水计划与实绩记录、监测点位记录以及作物与面积资料。前提是各类资料使用同一套渠系编码，时段划分与计量单位一致。若部分资料只有纸质报表或分散在不同系统，需要先归集并注明责任单位，缺失项单独列出，再进入数据接入环节。

FAQ-2 大概需要多久才能用起来？

使用时间取决于数据准备程度与确认环节，无法预先给出固定周期。若渠系编码统一、配水计划与实绩已有电子记录，接入与页面搭建可以较快推进；若资料分散、口径需多部门确认，前期沟通会占用较多时间。建议先完成口径确认与资料归集，再安排页面制作与核对。

FAQ-3 成本大概是多少？

成本需要按项目条件确认，不能给出具体金额。影响成本的因素包括数据源数量与接入方式、页面与三维场景的复杂程度、部署环境要求以及核对与培训工作量。建议先明确指标范围与资料现状，再提交需求评估，由双方按实际范围确认工作内容与费用构成。

FAQ-4 数据必须放在内网吗？

是否放在内网取决于项目方的数据管理要求与部署条件，需按项目条件确认。若配水与监测数据涉及内部管理信息，项目方可能要求在使用方指定网络环境中运行；若数据可对外展示，部署方式的选择空间更大。具体部署方式与网络要求应在需求评估阶段明确。

FAQ-5 上线后怎么验收？

验收以展示值与源数据一致为主要判断依据。可选取若干典型时段，逐项核对引水量、流量与进度是否与源数据表一致，检查时段口径、单位与缺测标注是否符合约定，并确认权限设置与更新责任已落实。核对记录应留存，发现差异时明确整改责任方与复检方式。
