水利水务滇中引水进度超94%如何用山海鲸可视化看长隧洞施工？

2026年10月28日 18:39

2026年10月26日，央视报道滇中引水一期输水工程施工进度超过94%。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。长隧洞施工的看板通常要回答三个问题：进度数字从哪里来、能不能按标段和工序拆开看、一张图如何同时容纳工程实体与调度数据。下面按看板指标、数据接入、结构组织、资料准备、实施步骤与限制逐项说明。

1 引水工程看板要先盯住哪些指标

看板先盯进度、掘进、泵站与安全四类指标，再谈展示形式。指标口径要在开工前统一，否则同一张图上不同标段的数据无法比较。进度类指标应能追溯到标段与工序，设备类指标应能对应到具体泵站与机组。

• 干渠累计掘进里程及占比
• 各标段进度偏差与计划对比
• 泵站机组容量与抬升扬程
• 安全监测点水位与报警记录

2026年10月26日，央视报道滇中引水一期输水工程施工进度已超过94%，截至10月中旬输水干渠累计掘进637公里、占总长96%。工程巨型洞室内布置12台国产离心泵，总装机容量480兆瓦，能把水抬升219米。这些数字适合作为看板的基准值，用于对照各标段上报数据是否一致。

数据来源：中央广播电视总台央视网，《“智慧”水利建设重塑山川、再造江河为服务民生与经济发展夯实“硬支撑”》，2026-10-26，访问日期：2026-10-28。

2 引水工程相关数据从哪里接入

数据接入先定来源清单，再按类型分别对接，最后由山海鲸可视化统一组织。先梳理工程层、施工层与调度层各自的数据归属系统，确认每类数据的更新频率、责任单位和字段口径，再选择文件导入、接口调用或数据库直连等方式接入，避免同一指标出现两套来源。来源清单要落到具体系统与联系人，注明每类数据由谁维护、多久更新一次、异常时由谁处置。

2.1 工程层数据

工程层数据常见接入方式包括文件导入、HTTP接口调用、关系型数据库直连，以及监控与物联网设备的数据转发。山海鲸可视化可按数据源类型分别建立连接，再在应用内统一字段命名。接入前要确认三件事：数据责任单位与更新频率、关键字段的编码规则是否唯一、历史数据是否需要回补。隧洞桩号、标段编号、泵站机组编号这类主键必须先对齐，否则后续图表与三维场景无法关联。字段层面还需确认必填项与可空项，明确桩号是连续记录还是分段记录、标段编号在调整后是否沿用旧码。更新频率要与上报周期匹配，避免看板显示的时间与实际统计截止时间脱节。权限方面要确认哪些账号可以读取原始数据、哪些只能查看汇总结果，数据转发与接口调用涉及的账号由谁申请与回收，都应在接入前写入清单。

官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库，覆盖了工程台账、施工记录与监测数据的主要形态。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-28）

部署与交付方式需按项目条件确认，常见做法包括在项目方指定的网络环境中安装运行、由项目团队自行维护数据连接，以及按交付范围划分编辑与查看权限。具体流程可参照项目部署流程官方说明，在实施前与项目方确认网络、账号与数据存放位置。

3 引水工程一张图按什么结构组织

一张图按工程层、施工层、调度层三层组织，每层只回答各自的问题。三层共用同一套编码与时间口径，切换图层时保持标段与桩号一致，读者才能从实体位置追到施工记录，再追到调度数据。

3.1 工程层：隧洞、渡槽与泵站

工程层回答“水从哪里到哪里”。以输水线路为主线，标注隧洞、渡槽、泵站等实体的位置与桩号，泵站需体现机组数量与抬升关系。该层数据以设计资料和竣工台账为主，更新频率低，重点是位置准确与编码统一。这一层要解决的是实体底图是否可信：线路走向、桩号起止与建筑物归属必须与设计资料一致，否则上层数据挂接后会出现位置错位。常见偏差包括桩号分段方式与施工记录不一致、同一建筑物在不同资料中名称不同、泵站机组编号与设备台账对不上，这些都需要在建模前逐项核对并形成对照表。

3.2 施工层：掘进里程、工序与设备

施工层回答“干到哪里了”。按标段展示掘进里程、工序状态与设备位置，进度数据应与工程层桩号对应。该层数据更新频率较高，接入时要明确上报周期，并保留历史记录以便回看偏差。这一层要解决的是进度能否按标段与工序拆开看，使读者能从总量下钻到具体工作面。常见偏差是不同标段上报口径不一，有的按工序累计、有的按合同工程量折算，同一比例无法横向比较；统计截止时间不统一也会让图上数据看似矛盾，需要在接入时统一标注。

3.3 调度层：引水量、水位与安全监测

调度层回答“运行是否正常”。展示引水量、水位与安全监测点状态，异常项需能定位到具体断面或设备。该层数据多来自监测系统，接入前要确认采样频率与报警阈值由谁设定。这一层要解决的是运行状态与工程实体能否对应，使异常记录可以落到具体断面而不是停留在列表。常见偏差包括采样频率与展示刷新节奏不匹配、报警阈值在展示端被自行调整、处置记录未与报警条目关联，这些都会影响读者对异常严重程度的判断，需由运行管理单位确认后再呈现。

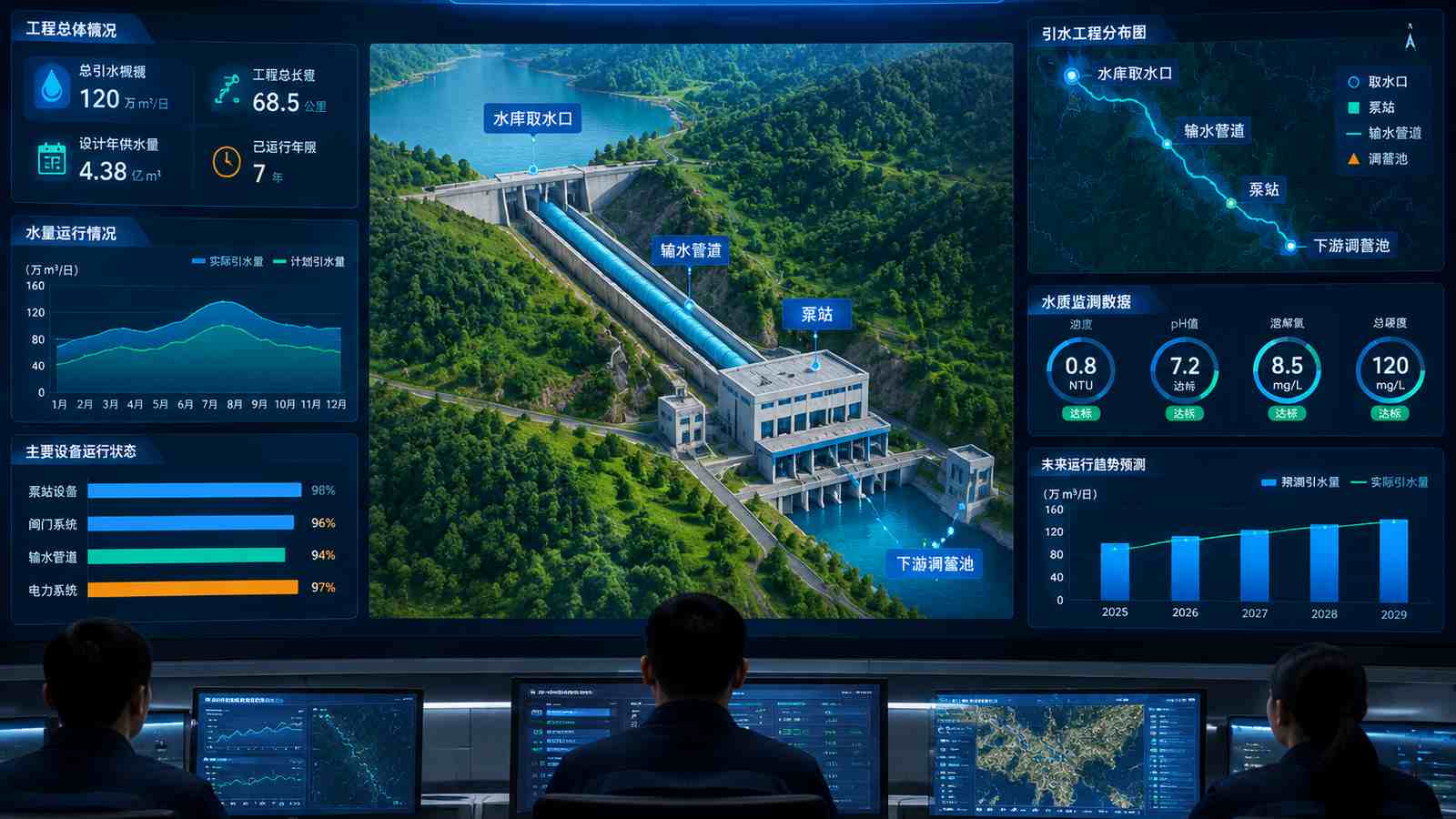

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板。工程层可用三维场景承载线路与泵站，施工层与调度层用图表和指标卡呈现，三层在同一应用内切换。具体组件与模板范围可查看山海鲸可视化产品介绍与版本价格，按项目需要选择。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-28）

同类主题的现成方案可以参考水质水位监测系统可视化方案展示demo，重点看它的图层划分、指标卡组织与报警呈现方式，再结合本项目的标段结构做调整，不要直接照搬字段。

4 上线前要准备哪些资料

上线前按数据、口径、展示三部分准备资料，缺一项都会影响核对。资料准备的责任人要明确到具体单位，避免上线后才发现某一类数据无人提供或口径不一致。

• 工程实体台账：取自设计与竣工资料；隧洞、渡槽、泵站编码唯一，桩号连续
• 施工进度记录：取自施工单位上报系统；按标段与工序记录，注明统计截止时间
• 泵站与设备参数：取自设备台账与运行记录；机组编号、装机容量、扬程字段完整
• 监测与报警数据：取自监测系统；采样频率、阈值设定与报警处置记录可追溯

按这三部分准备，是因为看板上的每个数字都要能回到一个责任单位和一套口径。数据部分决定能不能接进来，口径部分决定不同标段能不能比较，展示部分决定读者能否快速定位问题。资料清单还应注明每份资料的版本与提供日期，便于上线后追溯差异来源。

5 从接入数据到发布使用的实施步骤

实施按六步推进，每步都有可检查的产出。步骤顺序不宜颠倒，尤其口径确认应在图表制作之前完成，否则返工集中在后期。

1. 梳理指标清单与责任单位，产出指标清单与责任分工表
2. 确认字段口径与编码规则，产出字段对照表与编码规则说明
3. 按数据源类型建立连接，产出可预览的数据连接清单
4. 搭建三层结构与图表组件，产出三层结构与组件绑定关系
5. 核对数据与展示是否一致，产出核对记录与差异说明
6. 按权限发布并交付使用，产出账号权限表与维护责任约定

上线前的核对要逐项进行：随机抽取若干标段的掘进里程，与上报记录比对；抽查泵站机组参数，与设备台账比对；检查监测报警记录是否在图上对应到正确断面。山海鲸可视化中可通过数据源预览与组件绑定关系逐层检查，发现不一致时先回到数据源定位，而不是在展示层改数。核对方法可参考山海鲸可视化官方教程目录，按组件类型分别验证。

核对完成后进入发布环节，按查看范围分配账号，并约定数据更新与问题反馈的责任人，使上线后的维护有明确入口。

6 这类项目常见的限制

这类项目的主要限制在口径与责任边界，不在展示工具本身。长隧洞施工涉及多个标段与多家单位，同一指标在不同系统中的统计方式可能不同，前期未统一，后期核对会反复。展示层能做的是一致呈现与差异标注，无法替代建设单位对统计规则的裁定。

6.1 掘进里程与施工进度要按同一标段口径

掘进里程与施工进度必须按同一标段口径统计，否则比例无法对应。当施工单位上报的掘进里程按工序累计、而进度比例按合同工程量计算时，两者会出现偏差；当标段划分在实施中调整过，历史数据也需要重新归集。出现这类情况时，方案是否成立取决于项目方能否提供统一的标段划分表与统计规则，需要由建设单位或项目管理部门确认，而不是由展示方自行推断。

出现偏差时的处理方式是先冻结展示层的比例计算，回到数据源核对原始记录，再由责任单位出具口径说明后统一修正。若短期内无法统一，应在看板上标注数据来源与统计截止时间，并保留各来源的原始数值，避免用单一比例掩盖差异。涉及监测阈值与报警处置的，还需由运行管理单位确认后才能上线展示。

7 总结

长隧洞施工可视化能否用起来，取决于指标口径与数据责任是否先定清楚。把进度、掘进、泵站与安全四类指标列成清单，逐项确认来源单位与统计规则，再选择接入方式与展示结构，后续的图表与场景搭建才有稳定的数据基础。

工程层、施工层、调度层三层分开组织，可以让读者从实体位置追到施工记录再追到运行数据，避免把不同性质的数据混在一张图上。

工具承担的是组织与呈现，口径与责任仍需项目方确认。

FAQ：常见问题

FAQ-1 引水工程这类项目需要准备什么资料？

引水工程需要准备工程实体台账、施工进度记录、泵站与设备参数、监测与报警数据四类资料。资料应来自设计与竣工资料、施工单位上报系统、设备台账与监测系统，并注明统计截止时间。若某类数据暂无系统来源，需先确认由哪个单位以文件方式提供，再确定接入方式。

FAQ-2 大概需要多久才能用起来？

用起来的时间取决于数据准备程度与确认环节，无法给出统一期限。数据源已具备、字段口径已确认、责任单位明确的项目，推进会更顺畅；若标段划分需重新归集或监测阈值待确认，则需等待确认后再进入搭建与核对。建议先完成指标清单与口径确认，再评估后续安排。

FAQ-3 成本大概是多少？

成本无法给出具体金额，需按项目条件确认。影响成本的因素包括数据源数量与接入方式、三维场景与图表组件的范围、部署环境要求以及上线后的维护安排。建议先提交数据条件与部署要求，由项目方与实施方共同确认范围后再讨论投入。

FAQ-4 数据必须放在内网吗？

数据是否放在内网取决于项目方的管理要求，需按项目条件确认。涉及施工与监测数据的项目，通常由建设单位规定数据存放位置与访问范围；部署方式、账号权限与数据同步安排应在此基础上确定。具体方案需与项目方网络与安全管理人员确认后执行。

FAQ-5 上线后怎么验收？

验收以数据与展示是否一致为核心判断。可随机抽取标段核对掘进里程与上报记录，抽查泵站机组参数与设备台账，检查监测报警是否对应到正确断面，并确认各图层切换后编码一致。验收时还应确认数据更新责任人与问题反馈入口已明确。
