半天怎么搭出储能箱监控大屏？山海鲸可视化路径说明

2026年10月22日 21:38

2026年10月21日，中国企业家杂志报道，截至2025年底全国新型储能装机达1.36亿千瓦，独立储能占比51.2%。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。装机规模上来之后，很多运维团队会问：储能箱监控大屏能不能在半天内搭出可用版本，先看数据、再谈完善。这篇文章按数据准备、结构组织、上线核对几个环节拆开讲，给出条件和边界，供项目组评估自己的情况是否适用。

1 半天看板要先盯住哪些指标

储能箱监控大屏的第一版，指标要少而稳，先保证能看懂运行状态。

半天时间能覆盖的内容有限，指标选择要围绕电池舱的运行状态展开，把与安全、可用容量、充放行为直接相关的量放在首屏，其余指标放到二级页面或后续迭代。指标定义要先和运维方对齐，避免同一名称在不同系统里口径不一致，导致大屏数字与后台对不上。

• 电池舱荷电状态与温度分布
• 充放电功率与累计电量
• 告警数量与告警等级分布
• 舱级通信状态与在线率

国家能源局数据显示，截至2025年底，全国已建成投运新型储能装机规模达1.36亿千瓦/3.51亿千瓦时，同比增长84%，独立储能累计装机占比达到51.2%。海博思创在内蒙古包头运维的一座2.4吉瓦时储能电站共有454个电池舱，承担电能存储与释放任务。舱数量到这个量级，大屏就不能靠逐个点位堆叠，而要按舱分组、按状态聚合。

数据来源：中国企业家杂志，《“把面粉做成面包”！词元打开储能新价值蓝海》，2026-10-21，访问日期：2026-10-22。

2 半天相关数据从哪里接入

数据接入要先定来源和口径，再谈画面。

山海鲸可视化承接这类工作的方式是先梳理数据源清单，把静态台账、实时测点和历史统计分开处理，再在平台内建立对应的数据连接与数据集，供图表和三维场景引用。接入前要确认每类数据的更新频率、字段含义、缺失值处理方式，以及由哪一方对数据准确性负责。数据源本身不稳定时，大屏画面再完整也无法支撑运维判断，因此接入阶段要把校验规则一并定下来。

2.1 准备层数据

准备层数据以静态和低频数据为主，常见接入方式包括本地文件导入、HTTP 接口调用、关系型数据库直连，以及监控系统与物联网设备的数据转发。山海鲸可视化对这几类来源都提供对应的连接入口，项目组可按数据实际存放位置选择。接入前要确认的事项包括：字段命名是否统一、舱编号与设备编号能否对应、时间戳时区是否一致、接口是否有访问频率限制、账号权限是否已开通。这些确认工作通常需要运维方与数据提供方共同参与，缺一项就可能在搭建阶段返工。

官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库。项目组可据此对照自己的数据存放形式，判断哪些来源可以直接连接、哪些需要先做导出或转换。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-22）

部署与交付方式需要按项目条件确认，常见做法包括在项目方指定的服务器环境中安装运行，或由项目方提供可访问的运行环境后交付应用文件。具体采用哪种方式，取决于网络条件、数据存放位置和运维分工，建议在搭建前就与相关方对齐，避免画面完成后才发现环境不匹配。相关流程可参考项目部署流程官方说明。

截至2025年底，全国新型储能装机规模达1.36亿千瓦，储能箱监控须覆盖电芯、舱温与消防三类信号。

3 半天一张图按什么结构组织

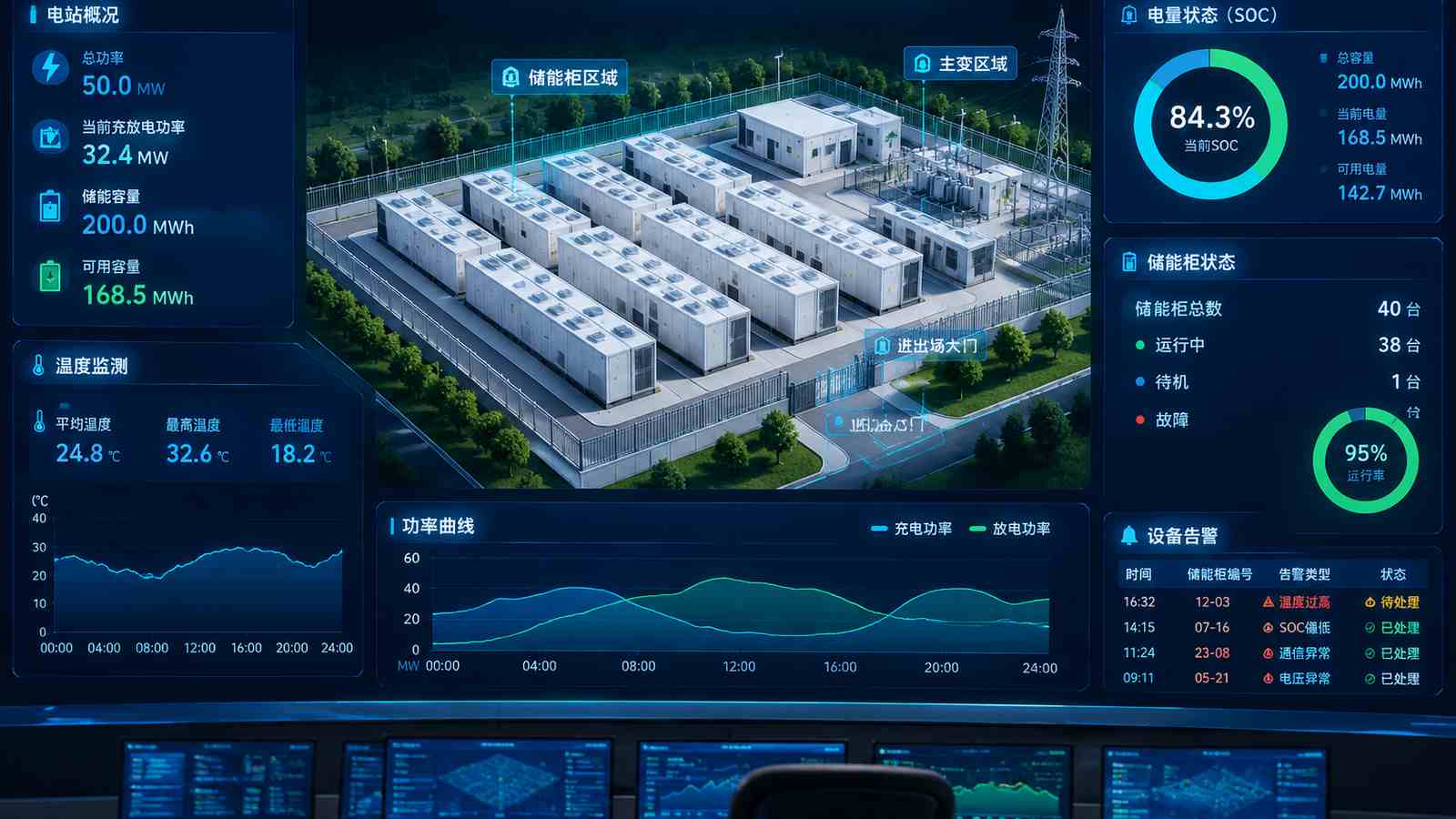

一张储能监控大屏按总览、分组、单舱三层组织，信息才不会挤在一起。

总览层放全场关键指标与告警汇总，分组层按区域或舱组展示状态分布，单舱层用于下钻查看具体测点。三层之间用点击或筛选联动，保证运维人员从异常汇总能一路看到具体舱位。结构定下来之后再分配组件，比先摆组件再想逻辑更省时间。

3.1 准备层：模板与数据

准备层要解决两件事：选一个结构接近的模板作为起点，把已接入的数据集绑定到模板对应的图表上。模板的作用是提供布局和交互框架，字段映射仍需按项目实际数据调整。这一步完成后，画面骨架基本成型，后续工作集中在细节和三维部分。

3.2 搭建层：组件与三维

搭建层在模板基础上替换图表组件、调整指标卡与告警列表，并按需要加入三维场景呈现储能舱布置。二维图表负责趋势与统计，三维场景负责空间位置关系，两者在同一画面中配合使用。组件属性、颜色规则和联动关系在这一层确定，建议边搭边与运维方确认展示逻辑。

3.3 发布层：权限与分享

发布层处理谁能看、看哪一部分、以什么方式看。常见做法是按角色划分查看范围，把总览页面向管理层、明细页面向运维班组，并以链接或嵌入方式分享给指定人员。发布前要确认访问账号、可见范围和分享方式，避免把未完成或未授权的页面扩散出去。

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板。项目组可以在同一工程里完成二维指标展示与三维舱区呈现，减少在多个工具之间来回导出的环节，模板和模型库也为半天内搭出可用画面提供了起点。具体可用组件与模板范围可参考山海鲸可视化产品介绍与版本价格，版本差异需按项目条件确认。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-22）

同类主题的现成方案可以作为结构参考，例如能源管理方向的展示 demo 往往已经处理好总览与明细的层级关系，项目组可对照其信息分区方式，再结合自身舱数量和测点规模做调整，不必从空白画布开始。船舶能源管理系统方案展示demo

4 上线前要准备哪些资料

上线前要准备的资料分三类：数据口径、设备台账、展示规则。

资料准备的核心是让大屏上的每个数字都能追溯到来源和责任人。口径不清的指标先不要放上首屏，等确认后再补充。资料清单建议在搭建开始前就发给相关方，边搭边补，避免画面完成后集中返工。

• 测点清单：取自监控系统点表；测点编码唯一、单位与量程明确
• 电池舱台账：取自运维台账；舱编号与设备编号一一对应
• 告警规则：取自监控平台配置；等级划分与处置状态口径一致
• 展示规则：取自项目组确认稿；指标名称、刷新频率、下钻层级写明

按这三部分准备，是因为数据口径决定数字是否可信，设备台账决定画面能否定位到具体舱位，展示规则决定不同角色看到的内容是否一致。三者缺一，上线后就容易出现数字对不上或找不到责任人的情况。

5 从接入数据到发布使用的实施步骤

实施按六步推进，每步都有明确的交付物。

先做数据源梳理和口径确认，再进入平台搭建，最后完成发布与核对。步骤之间允许并行，但数据口径确认不宜跳过。每一步结束时留一个简短确认，可以减少后续返工。

1. 梳理数据源清单并确认字段含义
2. 建立数据连接并校验样例数据
3. 选定模板并完成字段映射
4. 调整组件与三维场景展示逻辑
5. 配置查看权限与分享方式
6. 组织上线前数据与画面核对

上线前的核对要逐项进行：随机抽取若干舱位，把大屏显示值与监控系统原始值对照；检查告警列表与实际告警记录是否一致；确认时间范围筛选、下钻跳转和刷新行为符合约定。山海鲸可视化搭建的应用可在发布前用预览方式逐页检查，核对中发现偏差时，先判断是数据源问题还是映射问题，再决定改数据连接还是改组件配置。操作细节可查阅山海鲸可视化官方教程目录，按对应功能章节处理。

核对完成后，把确认过的口径、字段映射和权限清单整理成一份简短说明，随应用一并移交，后续迭代以此为基准。

6 这类项目常见的限制

半天搭出的是可用第一版，不是完整交付版本。

时间主要花在数据确认和结构设计上，画面搭建本身占比较小。如果数据源尚未开通、口径未定或环境未就绪，半天内能完成的部分会明显减少。项目组在启动前应明确这一版的验收范围，把它定位为可演示、可核对的原型，而不是替代正式系统的生产看板。

6.1 半天工期与数据准备边界

方案成立的前提是数据可访问、口径已确认、运行环境可用。三者中任何一项未满足，半天内就只能完成画面框架和样例数据演示，真实数据接入需要顺延。数据可访问性由数据提供方确认，口径由运维方与业务方共同确认，运行环境由项目方 IT 或运维团队确认，项目组不能替代这些角色做判断。

出现偏差时的处理方式是缩小范围而不是压缩核对：先保证首屏核心指标与告警可用，其余指标列为后续迭代；数据源临时不可用时，用已确认的历史数据或样例数据搭结构，待接口开通后再替换。若确认环节无法在当天完成，应把上线时间调整为以确认完成为起点计算，而不是按原定半天硬推。

7 总结

半天能搭出储能箱监控大屏的可用第一版，前提是数据与口径先行。

从指标选择到数据接入，从画面结构到发布权限，每个环节都有需要提前确认的事项。把确认工作放在搭建之前，画面搭建本身就可以在较短时间内完成；把确认工作留到上线前，返工就会吃掉原本节省的时间。

这一版的价值在于让运维方尽早看到数据以什么形式呈现、哪些指标需要调整，为后续完善提供讨论基础。是否继续扩展三维场景、增加下钻层级或接入更多数据源，应结合实际使用反馈再决定。

FAQ：常见问题

FAQ-1 半天这类项目需要准备什么资料？

半天这类项目需要准备测点清单、电池舱台账、告警规则和展示规则四类资料。测点清单要写明编码、单位与量程，台账要保证舱编号与设备编号对应，告警规则要与监控平台配置一致，展示规则要由项目组确认后定稿。若数据源尚未开通或口径未确认，需先完成确认再进入搭建，否则只能做样例演示。

FAQ-2 大概需要多久才能用起来？

用起来的时间取决于数据准备程度与确认环节，不能脱离条件给固定答案。数据源已开通、口径已确认、运行环境可用的情况下，半天可完成可用第一版；若接口申请、账号开通或口径确认需要跨部门协调，时间会相应顺延。建议以确认完成为起点估算，而不是按搭建工作量估算。

FAQ-3 成本大概是多少？

成本需要按项目条件确认，无法给出统一金额。影响成本的因素包括数据源数量与接入方式、是否需要三维场景、查看人数与权限划分、运行环境的提供方式，以及后续迭代范围。建议先明确这一版的功能边界和交付范围，再向供应方提交需求评估，由双方按实际条件确认。

FAQ-4 数据必须放在内网吗？

数据是否放在内网取决于项目方的安全要求与网络条件，没有统一答案。部分项目要求数据不出内网，此时部署方式需按项目条件确认，包括运行环境位置、访问方式和运维分工。若数据可对外访问，也仍需确认账号权限与分享范围。部署相关安排应在搭建前与项目方 IT 或运维团队对齐。

FAQ-5 上线后怎么验收？

验收以数据与画面是否一致为核心判断。可随机抽取若干舱位，把大屏显示值与监控系统原始值逐项对照；检查告警列表与实际告警记录是否吻合；确认筛选、下钻和刷新行为符合约定；核对各角色可见范围与权限清单一致。发现偏差时先定位是数据源问题还是映射问题，再决定修改方式并复验。
