城市轨道交通如何利用倾斜摄影提升建设与运维水平？关键在于将线路、车站、区间结构与周边环境纳入可持续更新的数字孪生体系

2026年08月25日 10:48

随着城市轨道交通网络持续加密，地铁、城际铁路、市域快线和有轨电车正在形成多层次、网络化的公共交通体系。线路建设与运营管理已经不再局限于单座车站或单条线路，而是逐渐扩展到线网规划、站城融合、综合交通接驳、地下空间开发、设备运维和应急指挥等多个领域。

轨道交通工程具有建设周期长、专业系统多、地下与地面空间关系复杂、运营安全要求高等特点。线路通常穿越高密度建成区，沿线涉及既有道路、建筑群、桥梁、管线、河道、商业综合体、学校和重要公共设施。传统二维图纸、分散的工程模型和静态资产台账，难以持续反映线路周边环境变化以及轨道设施的实际运行状态。

倾斜摄影能够快速获取车站、车辆段、区间出入口、桥梁、道路和周边建成环境的真实影像，并通过摄影测量技术生成具有地理坐标和真实纹理的三维实景模型。数字孪生则将线路工程数据、BIM模型、设备台账、列车运行、环境监测和运维工单映射到数字空间中，形成面向规划、建设、运营和应急管理的轨道交通数字底座。

智慧城市IOC解决方案：点击此处查看

行业相关项目案例：点击此处查看

山海鲸素材广场：点击此处查看

一、为什么城市轨道交通需要倾斜摄影与数字孪生协同？

城市轨道交通并不是孤立存在的基础设施。线路走向、车站位置、出入口布局、换乘通道和车辆段选址，都与城市道路、建筑、地下管线、公共空间和周边土地利用密切相关。

在建设阶段，工程人员需要准确掌握场地现状、施工边界、周边建筑物、临时交通组织和既有基础设施分布。在运营阶段，管理人员则需要持续了解车站周边环境、出入口通行条件、附属设施状态、保护区变化和突发事件影响范围。

倾斜摄影可以提供高还原度的城市实景三维场景，使轨道交通线路不再只是图纸上的线条，而是能够被放置在真实城市环境中进行观察和分析。数字孪生则把静态空间模型与实时数据连接起来，让车站、区间、车辆段、桥梁、风亭、冷却塔、变电所和信号设备具备可查询、可追踪和可分析的数字身份。

这种技术组合能够打通轨道交通建设与运营之间的数据链路，减少设计、施工、交付和运维环节的信息损失。

二、倾斜摄影如何构建轨道交通沿线实景三维环境？

轨道交通沿线通常覆盖大范围城市区域，仅依靠人工建模很难快速完成整体环境重建。倾斜摄影通过无人机搭载多镜头相机，从垂直和倾斜多个角度采集城市影像，再经过空中三角测量、密集点云匹配、三角网格构建和纹理映射，生成具有真实地貌和建筑细节的三维实景模型。

在线路规划和可研阶段，倾斜摄影可以用于获取线路走廊、站点选址区域、车辆段用地和周边道路环境信息。规划人员能够在三维场景中观察建筑密度、道路宽度、地形高差、河道分布和既有交通设施，为线路敷设、车站布局和施工组织提供空间依据。

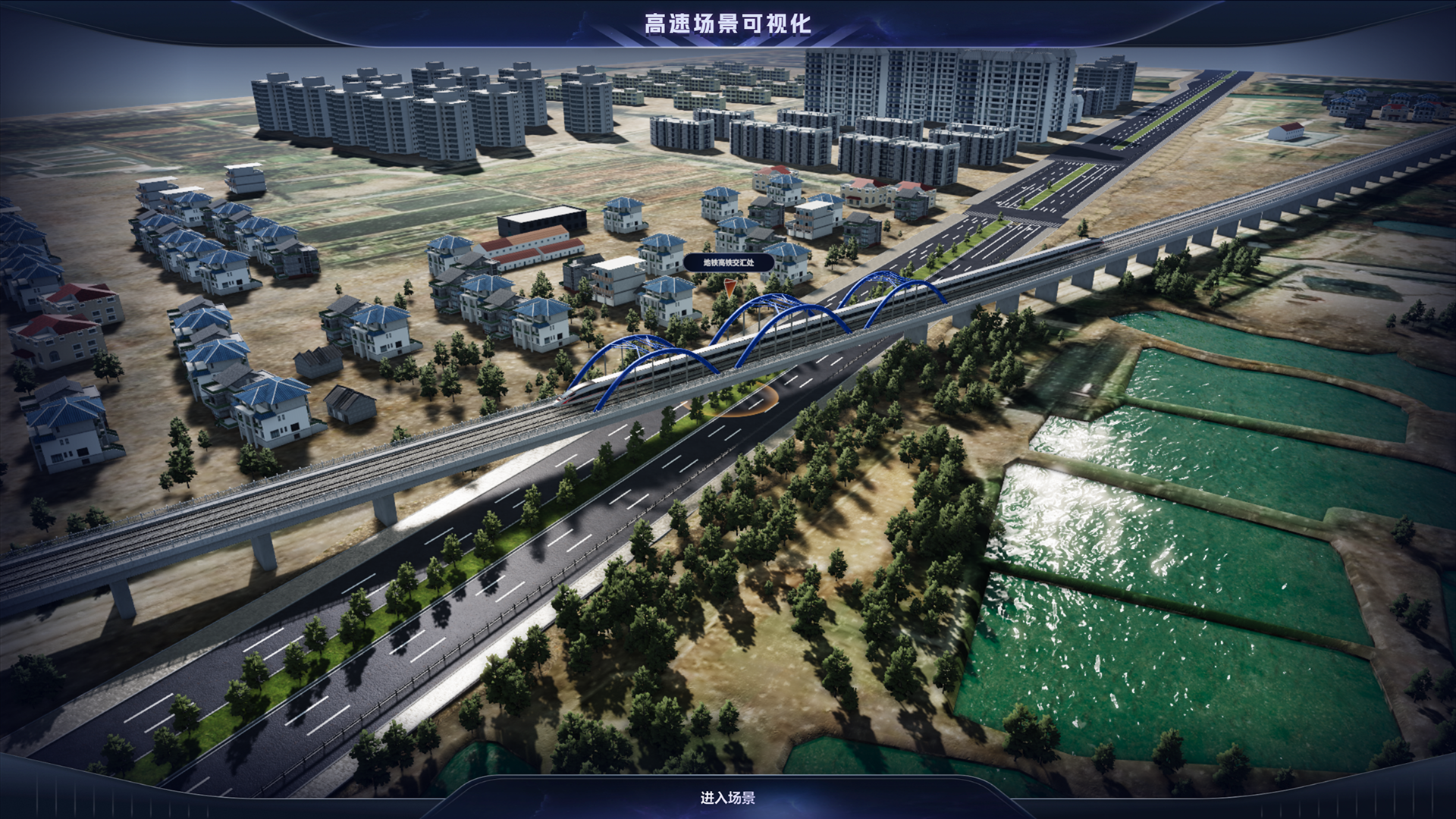

在高架线路场景中，倾斜摄影可以直观反映桥墩、连续梁、声屏障、接触网支柱和沿线建筑的空间关系。对于地面线路和有轨电车线路，还可以分析平交路口、站台位置、道路断面和社会车辆通行状况。

在地下线路建设中，地面倾斜摄影虽然无法直接呈现地下区间结构，但可以为地面环境建模、施工影响评估、地面沉降监测和地下管线数据叠加提供高质量的三维地表基础。

实景三维模型如何与BIM成果结合？

倾斜摄影模型主要表达真实城市环境，BIM模型则侧重描述车站、区间、结构、机电和设备的工程信息。两者结合后，可以形成“实景环境加工程对象”的综合数字场景。

例如，车站主体结构、站厅层、站台层、屏蔽门、通风空调系统、给排水系统、消防系统和低压配电系统，可以通过BIM模型进行结构化表达；车站周边道路、建筑、绿化、商业设施和公共空间，则可以通过倾斜摄影模型进行真实还原。

在设计审查过程中，工程人员可以将车站出入口、风亭、冷却塔和附属结构放置到实景三维环境中，分析其与周边建筑、道路红线和公共空间的关系。对于换乘站和大型综合交通枢纽，还可以检查不同交通设施之间的空间衔接，提前识别净距不足、通行冲突和施工边界重叠等问题。

三、数字孪生如何还原轨道交通线路的实时运行状态？

数字孪生系统需要将线路、车站、车辆段、列车、机电设备和客流组织等对象进行统一编码，并与实际运行数据建立映射关系。

列车运行控制系统可以提供列车位置、运行方向、速度、区间占用和信号状态。综合监控系统能够接入车站通风空调、给排水、低压配电、照明、站台门和电扶梯等设备信息。自动售检票系统、客流分析系统和视频智能分析系统，则可以反映进出站客流、站厅密度、站台聚集和换乘通道压力。

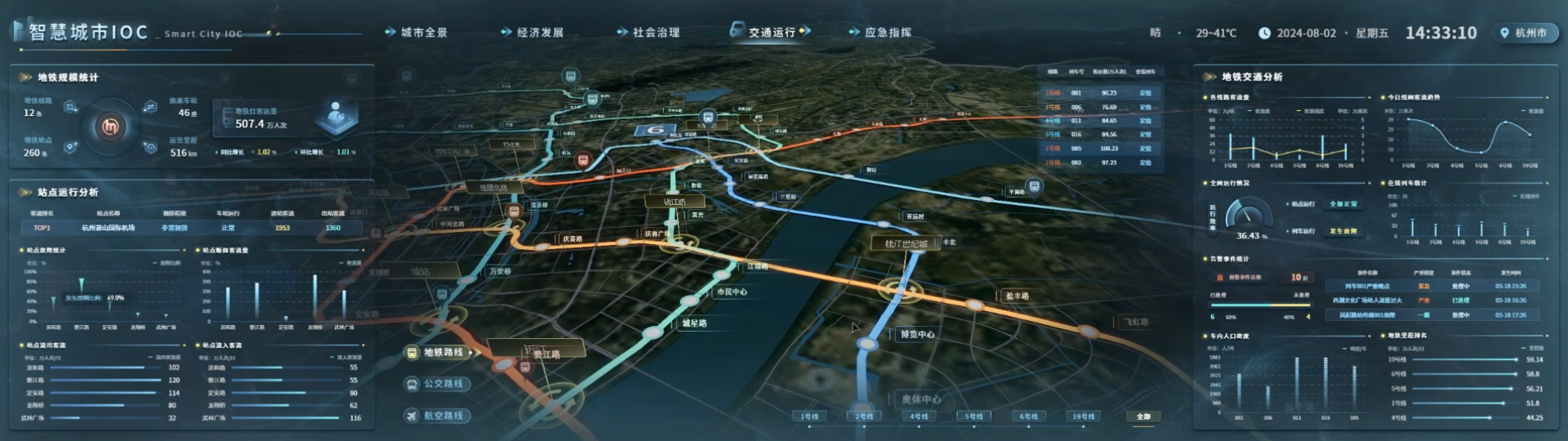

当这些数据汇聚到数字孪生平台后，管理人员可以在三维线路场景中查看列车运行轨迹、车站设备状态、客流热力变化和线路运行指标。某座车站出现客流突增时，平台不仅显示客流数据，还可以关联站厅、闸机、扶梯、站台和换乘通道的实时状态，辅助判断瓶颈位置。

对于网络化运营管理，数字孪生还可以展示线路之间的换乘关系、列车衔接状态和重点车站运行负荷。运营调度人员能够从单站监控进一步扩展到线网态势分析，提高跨线路协同能力。

四、倾斜摄影如何服务轨道交通建设过程管理？

轨道交通建设涉及基坑开挖、围护结构、主体施工、盾构掘进、轨道铺设、机电安装、装饰装修和系统联调等多个阶段。施工现场变化快，参建单位多，工程信息容易分散在施工日志、监理记录、纸质图纸和独立管理系统中。

通过定期开展无人机倾斜摄影，可以形成不同施工阶段的现场实景模型。项目管理人员能够对比周度、月度或关键节点的三维成果，观察场地平整、临建设施、围挡布置、材料堆放、主体结构和周边道路变化。

对于地面车站、车辆段和高架区间，倾斜摄影可以用于施工进度核验、工程量辅助复核和现场安全检查。对于盾构区间和地下车站，倾斜摄影成果可以与盾构施工参数、地表沉降监测和地下结构BIM模型结合，形成地上环境、地下工程和施工状态的综合视图。

在工程变更管理中，平台可以将现场实景与设计模型进行比对，帮助发现结构位置偏差、施工范围变化和临时设施占用等问题。建设单位、设计单位、施工单位和监理单位可以围绕同一数字场景开展问题标注和闭环处理，减少信息沟通误差。

五、数字孪生如何提升轨道交通设施运维能力？

轨道交通运营维护的对象十分复杂，既包括轨道、道岔、接触网、通信信号等行车相关设施，也包括车站机电、消防、通风、给排水、电扶梯、屏蔽门和综合监控设备。

传统运维系统通常以设备编码、表格台账和工单列表为主，能够记录设备基本信息，但不一定能直观呈现设备在车站或区间中的准确位置。数字孪生可以将设备台账、空间位置、运行状态、维修记录和生命周期信息统一映射到三维场景中。

运维人员打开车站数字模型后，可以按照楼层、专业系统或设备类型进行检索，快速定位某个风机、配电柜、消防栓、站台门或电扶梯。点击设备对象后，可以查看设备规格、投运时间、最近检修记录、故障历史、备件信息和当前告警状态。

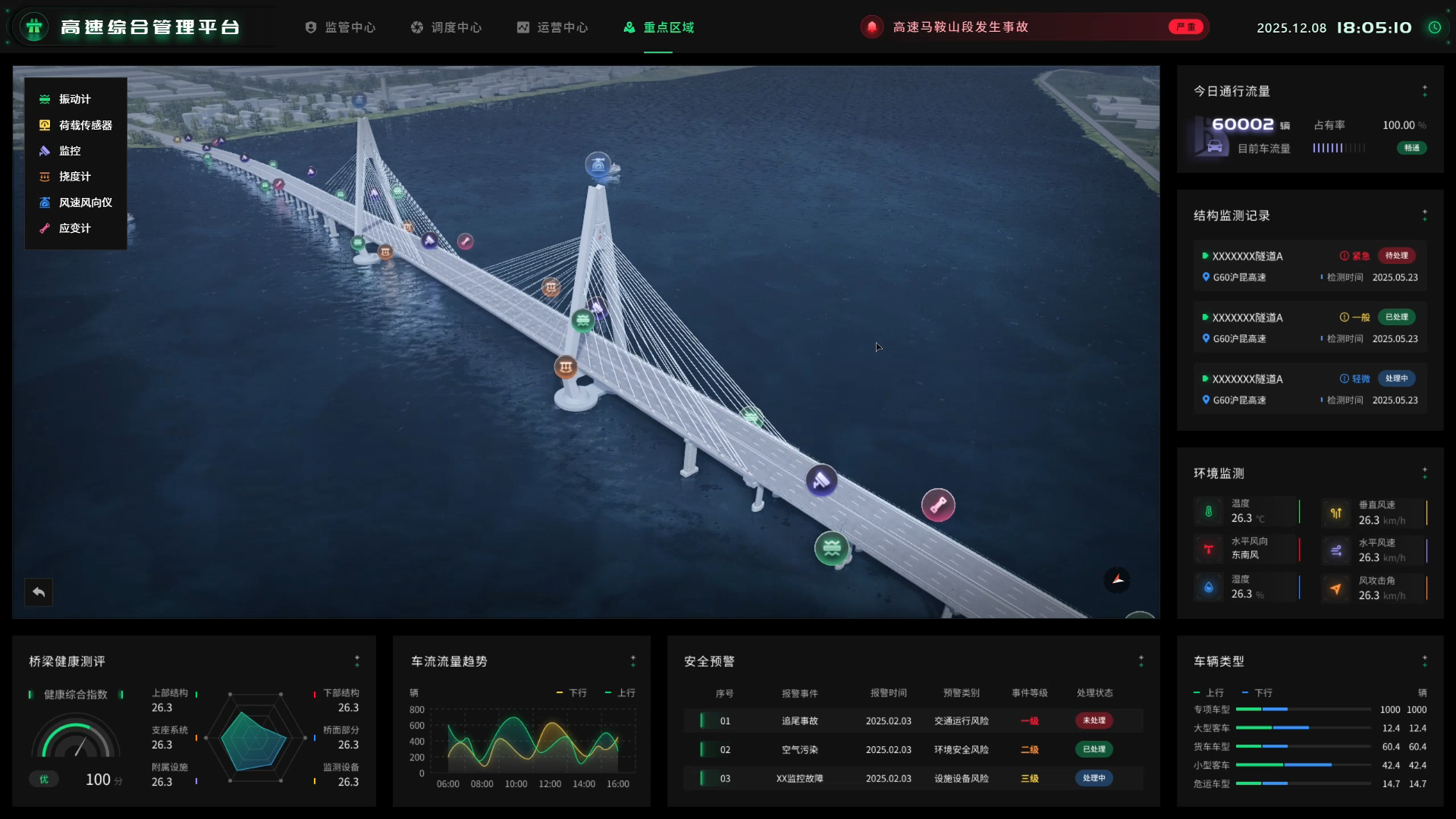

对于区间隧道和高架区间，平台可以展示轨旁设备、信号机、接触网支柱、排水设施、检修通道和结构断面。结合巡检人员定位、检修工单和视频记录，系统能够形成从问题发现、任务派发到维修验收的完整闭环。

当设备发生故障时，数字孪生还可以辅助分析其对列车运行、车站服务和相邻专业系统的影响范围，帮助运维部门合理安排处置优先级。

六、轨道交通安全管理为什么需要真实三维场景？

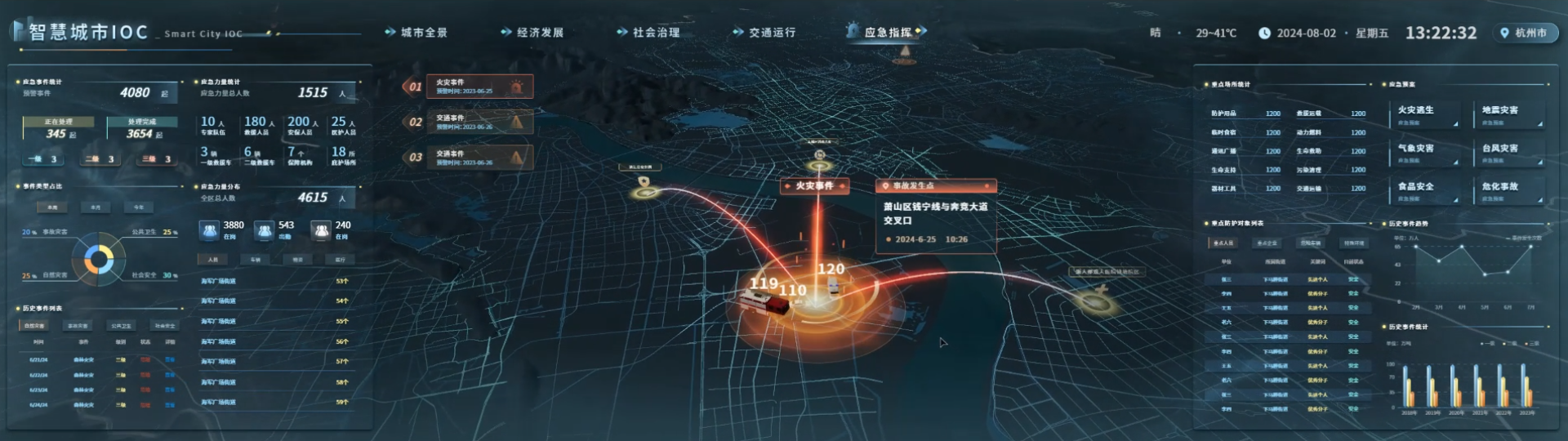

轨道交通安全管理涉及行车安全、消防安全、设备安全、施工安全、客运组织和外部环境风险。突发事件发生后，指挥人员需要快速判断事件位置、影响范围、人员分布、疏散路径和应急资源位置。

倾斜摄影建立的真实三维场景，可以为车站周边、车辆段、高架区间和地面附属设施提供直观环境参考。数字孪生进一步将视频监控、火灾报警、环境监测、门禁状态、客流数据和应急物资信息叠加到相应空间对象上。

例如，车站站厅发生烟感报警时，平台可以定位报警设备所在区域，并同步显示附近出入口、疏散楼梯、防火分区、排烟设备、消防栓和人员聚集情况。若高架区间附近发生道路交通事故或大型活动，平台可以分析其对车站客流、出入口通行和接驳交通的潜在影响。

对于线路保护区管理，倾斜摄影可以定期记录沿线建筑施工、深基坑开挖、塔吊作业、堆载变化和大型机械活动。数字孪生平台可以将外部施工项目与线路、隧道、桥梁和车站结构进行空间关联，辅助开展保护区风险审查。

七、城市轨道交通如何借助数字孪生开展客流组织？

车站客流管理不只是统计进出站人数，还涉及站厅容量、闸机通行效率、扶梯输送能力、站台安全间隔和换乘通道承载能力。

通过自动售检票系统、视频分析设备、蓝牙定位、Wi-Fi探针和客流计数终端，平台可以获取不同区域的客流密度、流向、停留时间和换乘比例。数字孪生将这些指标映射到车站三维空间中，能够更清晰地展示客流在站厅、站台、楼梯、扶梯和换乘通道中的分布。

当某个出入口客流集中时，系统可以结合周边道路、公交站点和商业设施情况，分析客流来源与疏散方向。当站台密度达到预警阈值时，运营人员可以通过数字场景判断是列车间隔过长、扶梯能力不足、闸机分布不均，还是换乘客流叠加造成的局部拥堵。

在大型活动、节假日和极端天气期间，数字孪生还可以结合历史客流模型开展客流预测和组织方案推演，辅助制定临时封控、单向流线、增开列车和接驳公交调度方案。

八、倾斜摄影与数字孪生平台建设需要关注哪些关键问题？

轨道交通数字孪生项目的重点不应只是制作精细模型，而应建立能够持续维护和服务运营的数字基础设施。

首先，需要统一线路、车站、区间、设备、出入口、风亭、车辆段和保护区等对象的编码标准，并明确空间坐标和高程基准。只有空间对象与业务系统中的资产编码一致，倾斜摄影模型、BIM模型、设备管理系统和综合监控系统才能真正互联。

其次，需要建立实景模型的更新机制。城市环境和施工场地会持续变化，倾斜摄影模型如果只在项目初期采集一次，后续就会逐渐失去现实参考价值。建设阶段可以按照工程节点更新，运营阶段则可以针对车站周边、线路保护区和重点设施制定周期性复测计划。

再次，需要合理处理模型精度与平台性能之间的关系。线网级应用需要强调快速浏览和态势展示，车站级应用需要突出空间结构和设备定位，工程级应用则对坐标精度、模型细节和专业属性提出更高要求。不同场景应采用分层加载、分区切片和多级细节模型，避免系统加载压力过大。

此外，数字孪生平台还需要与综合监控系统、设备资产管理系统、自动售检票系统、客流分析系统、视频监控系统、施工管理系统和应急指挥系统建立稳定连接。山海鲸可视化等平台可以用于构建轨道交通线网运行驾驶舱、车站数字孪生场景、施工进度管理平台、设备运维中心和保护区安全监管界面，实现倾斜摄影成果与实时运营数据的融合展示。

结语：倾斜摄影还原城市环境，数字孪生连接轨道交通全生命周期

城市轨道交通如何利用倾斜摄影提升建设与运维水平？

关键在于以倾斜摄影构建真实、可定位、可更新的沿线三维环境，再将线路工程、车站设施、车辆设备、客流状态、施工进度和安全事件纳入统一数字孪生体系。

倾斜摄影解决了轨道交通周边环境快速三维重建的问题，使线路、车站和附属设施能够放置在真实城市空间中进行观察。数字孪生则进一步赋予这些对象工程属性、运行状态、维护记录和风险信息，让规划、建设、运营和应急管理能够围绕同一个数字场景开展协同。

未来，随着城市信息模型、BIM协同、北斗定位、人工智能视频分析、物联网感知和云边协同技术不断发展，轨道交通数字孪生将从单一线路展示逐步走向线网级运行仿真、全生命周期资产管理和城市综合交通协同，为安全、高效、绿色的轨道交通运营提供持续支撑。

本文相关 FAQs

倾斜摄影在城市轨道交通行业中主要用于哪些场景？

主要用于线路规划、车站选址、施工进度管理、沿线环境建模、保护区监管、边坡与高架结构巡查、车辆段管理以及工程竣工资料辅助整理。

倾斜摄影模型可以直接代替轨道交通BIM模型吗？

不能。倾斜摄影模型更擅长表达真实环境和现场状态，BIM模型更强调工程结构、构件属性、专业系统和施工信息。两者需要进行坐标统一和数据融合，才能满足规划、建设与运维的综合需求。

地下地铁区间是否适合使用倾斜摄影？

倾斜摄影主要适用于地面和地上环境，无法直接替代地下区间测绘。地下区间通常需要结合激光扫描、隧道断面测量、惯性导航、盾构姿态数据和BIM模型进行数字化表达。倾斜摄影可以用于建立地面环境，并与地下工程模型进行上下叠加。

数字孪生能够帮助轨道交通进行设备预测性维护吗？

可以。通过接入电扶梯、通风空调、屏蔽门、变电设备、通信信号和给排水系统的运行数据，平台可以分析设备状态、故障频率和维护周期，并结合历史工单辅助制定状态检修策略。

轨道交通保护区为什么需要定期更新倾斜摄影模型？

线路保护区内的建筑施工、深基坑开挖、道路改造和大型机械作业可能影响隧道、桥梁和车站结构。定期更新倾斜摄影模型，有助于发现外部环境变化，并及时判断其与轨道交通设施之间的空间关系和潜在风险。

建设轨道交通数字孪生平台最重要的基础是什么？

最重要的基础包括统一的空间坐标体系、规范的线路和设备编码、持续更新的倾斜摄影成果、可靠的BIM与资产数据，以及与综合监控、客流分析、视频安防和运维系统之间稳定的数据连接。
