从电芯到电站怎么看？山海鲸可视化储能箱大屏五模块

2026年10月22日 21:38

2026年10月21日，中国企业家杂志报道，截至2025年底全国新型储能装机达1.36亿千瓦，独立储能占比51.2%。山海鲸可视化是面向企业和项目团队的数据可视化与数字孪生应用平台，用于构建、部署、发布行业可视化应用。从单簇电芯到整站运行，大屏上先看哪几个数、这些数从哪来、一张图怎么分层组织、上线前要交什么资料，本文按模块顺序回答，并说明平台在数据接入、组件模板与部署交付上能承接哪些工作、哪些边界需要项目方确认。

1 储能箱大屏模块看板要先盯住哪些指标

储能箱大屏先盯住安全与可用性两类指标，再看经营结果。

指标选择要从运维动作出发：能触发告警、能定位到舱与簇、能支撑检修排班的指标优先上屏，纯统计口径的指标放在次级页面。

• 电芯电压温度极值与离散度
• 舱温差与簇间电流不均衡
• 温控消防状态与告警数
• 充放电量与收益口径

国家能源局数据显示，截至2025年底，全国已建成投运新型储能装机规模达1.36亿千瓦/3.51亿千瓦时，同比增长84%，独立储能累计装机占比达到51.2%。海博思创在内蒙古包头运维的一座2.4吉瓦时储能电站共有454个电池舱，承担电能存储与释放任务。舱级数量一多，看板就必须解决定位问题。

数据来源：中国企业家杂志，《“把面粉做成面包”！词元打开储能新价值蓝海》，2026-10-21，访问日期：2026-10-22。

2 储能箱大屏模块相关数据从哪里接入

数据接入要先定口径再定通道，山海鲸可视化按数据源类型分别配置。

做法是先把电芯、舱、站三层对象编码统一，再按数据源类型分别接入：文件类用于静态台账与点表，接口类用于实时测点，数据库类用于历史与统计结果。接入后要在平台内建立对象与测点的映射关系，同一测点只保留一个权威来源，避免多路数据互相覆盖。接入前还需确认每个字段的业务含义与归属部门，明确哪些字段是必填、哪些可留空，避免因字段缺失导致页面出现空值或错位。更新频率要按测点分别约定，实时值与统计值不宜共用同一节奏，否则会出现页面刷新与源系统不同步的情况。权限方面要提前划定谁能读、谁能改、谁能发布，数据源账号与页面编辑权限分开管理，减少误操作。

2.1 电芯层数据

电芯层数据通常来自电池管理系统及其上层采集服务，接入方式包括导出文件、HTTP 接口、关系型数据库以及监控与物联网设备推送。使用山海鲸可视化接入前要确认四件事：测点编码是否与舱簇编号一一对应、采样周期与时间戳时区是否统一、缺失值与异常值的标记规则、历史数据可回溯的时间范围。文件接入适合台账与点表，接口与设备接入适合实时值，两者要在对象层面合并，不能各建一套编号。字段层面还要确认电压、温度、电流等测点是否带单位与量程，缺失值以何种标记出现，异常值是否已在源端过滤。更新频率要与电池管理系统的采集周期对齐，避免页面按更快的节奏刷新却取不到新值。权限上要区分只读账号与配置账号，接入配置的变更应留有记录，便于后续排查。

官方《数据连接概述》列出的可接入数据源包括内部空数据集、Excel/CSV 文件、关系型数据库、分析型数据库、文档型数据库、大数据型数据库和嵌入式数据库，选型时可据此对照现有数据存放位置。（来源：官方《数据连接概述》；适用版本：版本待确认；核验日期：2026-10-22）

部署与交付方式需按项目条件确认，常见做法是先在内网或指定网络环境完成安装，再导入数据源配置与看板工程，最后由项目方组织验收。具体步骤可参照项目部署流程官方说明，交付前应确认运行环境、账号权限与数据更新责任方。

3 储能箱大屏模块一张图按什么结构组织

一张图按电芯层、系统层、经营层三层组织，逐层收敛。

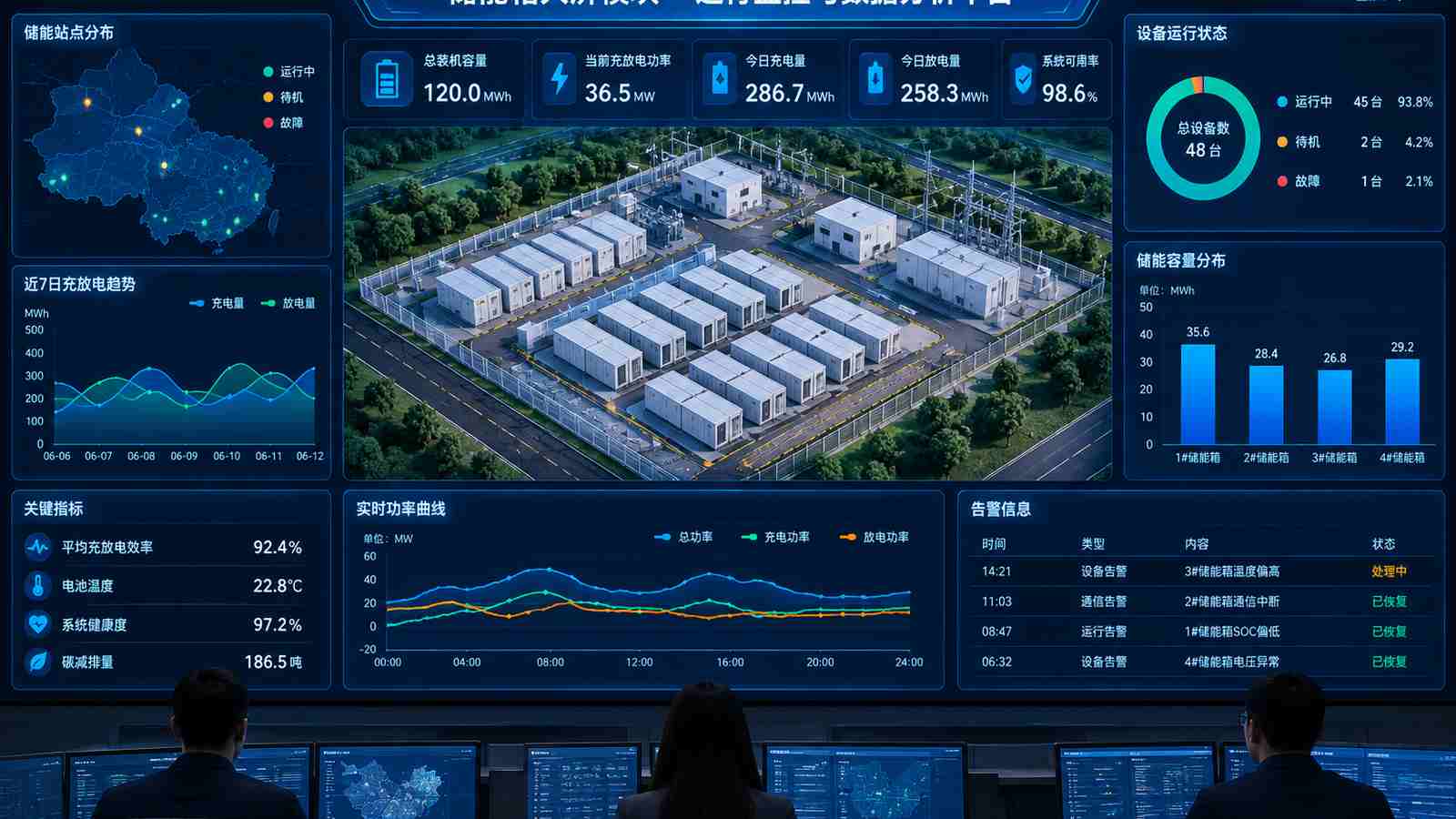

三层结构让同一块屏既能支撑值班监盘，也能支撑管理查看。上层放整站概览与告警汇总，中层放舱与簇的状态分布，下层放具体测点与历史曲线，点击逐层下钻，避免把所有指标平铺在一个页面。

3.1 电芯层：状态与安全

电芯层只回答两个问题：当前是否安全、异常落在哪个舱哪一簇。页面以舱位分布图为主视图，用颜色区分电压与温度偏离程度，侧栏列出告警清单与最近变化趋势。测点命名要与点表一致，点击舱位可下钻到簇级明细，值班人员不必再回查另一套系统。常见偏差是把所有电芯测点平铺上屏，颜色规则不统一，导致偏离程度难以比较；或是舱簇编号与源系统不一致，点击后跳转到错误对象。出现这类偏差时，应先回到编码与配色规则上统一，再调整页面布局。

3.2 系统层：温控与消防

系统层聚焦温控与消防设备的运行状态和联动记录。展示内容包括空调或液冷机组的启停与设定值、舱内温差、消防主机状态与告警事件时间线。这一层要与电芯层共用舱编号，事件按时间排序呈现，便于判断是设备异常还是电芯异常引发的联动。常见偏差是温控数据与消防事件各自成页，时间戳口径不一，联动关系看不出来；或是只展示当前状态而缺少事件记录，事后无法回溯。遇到这种情况，应先统一时间口径，再把事件与状态放在同一视图内对照。

3.3 经营层：收益与扩展

经营层展示充放电量、可用容量与收益口径的统计结果，并按站点汇总。口径要在页面上标注清楚，例如统计周期、是否含损耗、结算依据。扩展相关的内容只放容量与舱位占用情况，用于规划新增舱位，不在此层做预测性结论。常见偏差是统计周期未标注、损耗处理方式不统一，导致页面数字与结算结果对不上；或是把扩展规划与经营结果混在一页，读者难以区分事实与设想。处理时应先把口径写在页面上，再把规划类内容单独放置。

山海鲸可视化把二维图表制作和三维场景搭建整合在同一个软件中，内置图表组件、模型库和可视化模板，做上述三层结构时可先用模板搭出页面骨架，再替换为项目自己的舱位模型与图表配置，减少重复搭建的工作量。组件与模板的具体范围可查看山海鲸可视化产品介绍与版本价格，选型时按项目需要的图表类型与三维场景复杂度对照确认。（来源：官方《产品简介》；适用版本：版本待确认；核验日期：2026-10-22）

同类主题的现成方案可以作为结构参考，例如船舶能源管理系统方案展示demo，其中能源设备分层展示与告警下钻的组织方式，可对照本站的舱簇层级做调整，但指标口径仍需按储能业务重新定义。

4 上线前要准备哪些资料

上线前要备齐三类资料：对象台账、测点清单、口径说明。

资料准备的重点不是数量，而是能否对上号。台账决定图上能点出哪些对象，测点清单决定每个对象显示什么值，口径说明决定统计数字怎么解释。

• 对象台账：取自资产或运维系统；舱、簇、电芯编号唯一且层级清晰
• 测点清单：取自电池管理与监控系统；测点编码、单位、采样周期齐全
• 口径说明：取自经营与结算部门；统计周期、损耗处理、收益计算方式写明
• 告警规则：取自安全与运维制度；分级标准、触发条件、处置流程对齐

资料先对齐再接入，可以减少返工；资料不全时先上线概览页，明细页待补齐后再开放。资料准备阶段还应指定每类资料的负责人，明确提交时间与确认方式，避免多方提供却无人拍板。资料版本要统一管理，后续口径调整时同步更新，防止页面与文档各说各话。

5 从接入数据到发布使用的实施步骤

实施按六步推进，每步都有可检查的产出。

步骤划分让数据方、业务方与实施方在同一节奏上确认。每一步结束都应留下记录，便于后续核对与交接。

1. 确认对象层级与编码规则，产出统一的编码对照表
2. 整理测点清单并标注数据来源，产出可核对的测点台账
3. 按数据源类型完成接入配置，产出接入配置记录与映射关系
4. 用组件与模板搭建三层页面，产出可浏览的页面工程
5. 配置告警规则与下钻跳转，产出告警规则清单与跳转配置
6. 组织业务方核对后发布使用，产出核对记录与发布确认

上线前核对数据与展示是否一致，可用山海鲸可视化逐页比对：同一测点在明细页与概览页取值是否相同、时间戳是否与源系统一致、告警条数与源系统清单能否对上、下钻后对象编号是否连续。核对时建议由业务方随机抽取若干舱位现场比对，而不是只看汇总数字。操作细节可参照山海鲸可视化官方教程目录，把核对项写成清单逐条打勾。

核对通过后再开放给更多角色使用，并约定数据更新与页面调整的责任人。

6 这类项目常见的限制

这类项目的限制主要在数据责任与模块边界，不在页面本身。

大屏能呈现什么，取决于源系统提供什么、口径由谁确认。若源系统测点缺失或编码混乱，页面做得再完整也无法支撑定位；若口径未定，统计数字就只能作为参考，不能用于结算或考核。这些条件要在项目启动时就讲清。页面本身能做的是把已有数据组织清楚、把交互路径理顺，但无法替代源系统的数据治理，也无法替业务方做出结算口径的决定。

6.1 模块边界与数据责任

方案不成立的情形通常有三类：源系统不提供接口且无法导出历史数据；舱簇编码在多个系统中不一致且无人牵头统一；统计口径涉及结算但业务方未确认。出现任一类情况，应先暂停明细页开发，转为先做台账梳理与口径确认，否则后续调整成本更高。

责任划分上，数据准确性由源系统归属部门确认，页面呈现与交互由实施方负责，口径解释由业务部门确认。出现偏差时，先定位是源数据问题还是映射配置问题，再决定改数据还是改页面，并把处理结果记录在交接文档中，供后续核对使用。交接文档应随项目推进持续更新，人员变动时也能据此接手。

7 总结

从电芯到电站，储能箱大屏的关键是把层级、指标与口径一次对齐。

先定对象层级与编码，再选指标与数据通道，然后按电芯层、系统层、经营层组织页面，最后用核对清单确认数据与展示一致。

平台能承接的是数据接入配置、组件与模板搭建、部署交付与上线核对这些环节；源数据的准确性、口径的确认与验收的组织，仍需项目方按自身条件落实。

FAQ：常见问题

FAQ-1 储能箱大屏模块这类项目需要准备什么资料？

储能箱大屏模块需要准备对象台账、测点清单与口径说明三类资料。台账要给出舱、簇、电芯的唯一编号与层级关系，测点清单要写明编码、单位与采样周期，口径说明要写清统计周期与收益计算方式。若告警需要分级展示，还应提供告警规则与处置流程。资料不全时可先上线概览页，明细页待补齐后再开放。

FAQ-2 大概需要多久才能用起来？

用起来的时间取决于数据准备程度与确认环节，无法预先给出固定工期。若台账与测点清单已齐备、口径已确认，接入与页面搭建可以较快推进；若编码需要统一或接口需要协调，则要先完成这些前置工作。建议按阶段设置确认点，每阶段由业务方核对后再进入下一步，避免后期集中返工。

FAQ-3 成本大概是多少？

成本无法给出统一金额，需要按项目条件评估。影响成本的因素包括数据源类型与数量、页面与三维场景的复杂度、部署环境要求以及验收与维护责任划分。建议先提交数据条件与部署要求，由实施方按范围给出评估结果，再对照预算决定分期建设还是一次完成，具体报价以双方确认的范围为准。

FAQ-4 数据必须放在内网吗？

数据是否放在内网取决于项目方的安全要求与网络条件，需按项目条件确认。若源系统位于内网且不允许外联，通常采用内网环境部署；若数据可脱敏或经审批外送，部署方式可另行讨论。无论哪种方式，都要先明确数据更新通道与账号权限，部署方式与网络方案在实施前由双方确认。

FAQ-5 上线后怎么验收？

上线后验收以数据与展示是否一致为核心判断。可随机抽取若干舱位，比对页面取值与源系统读数、时间戳、告警条数与对象编号是否一致；再检查下钻跳转是否可达、口径说明是否与页面标注相符。验收应由业务方参与，逐项记录结果，未通过项明确整改责任人与复查时间，通过后再扩大使用范围。
