跟随相机

跟随相机是鲸孪生场景在设置观测视效的一种相机视角,跟随相机需要选择跟随对象进行设置生效,常用的方式是设置跟随对象视角后通过交互设置单独展示跟随对象视角,如设置无人机视角人物行走视角路径动画视角等。
下面以路径动画为示例演示跟随相机的一些基础操作。

添加路径动画

在鲸孪生场景中任意添加一个汽车模型,为它设置路径动画。(路径动画设置相关教程请移步 →路径动画

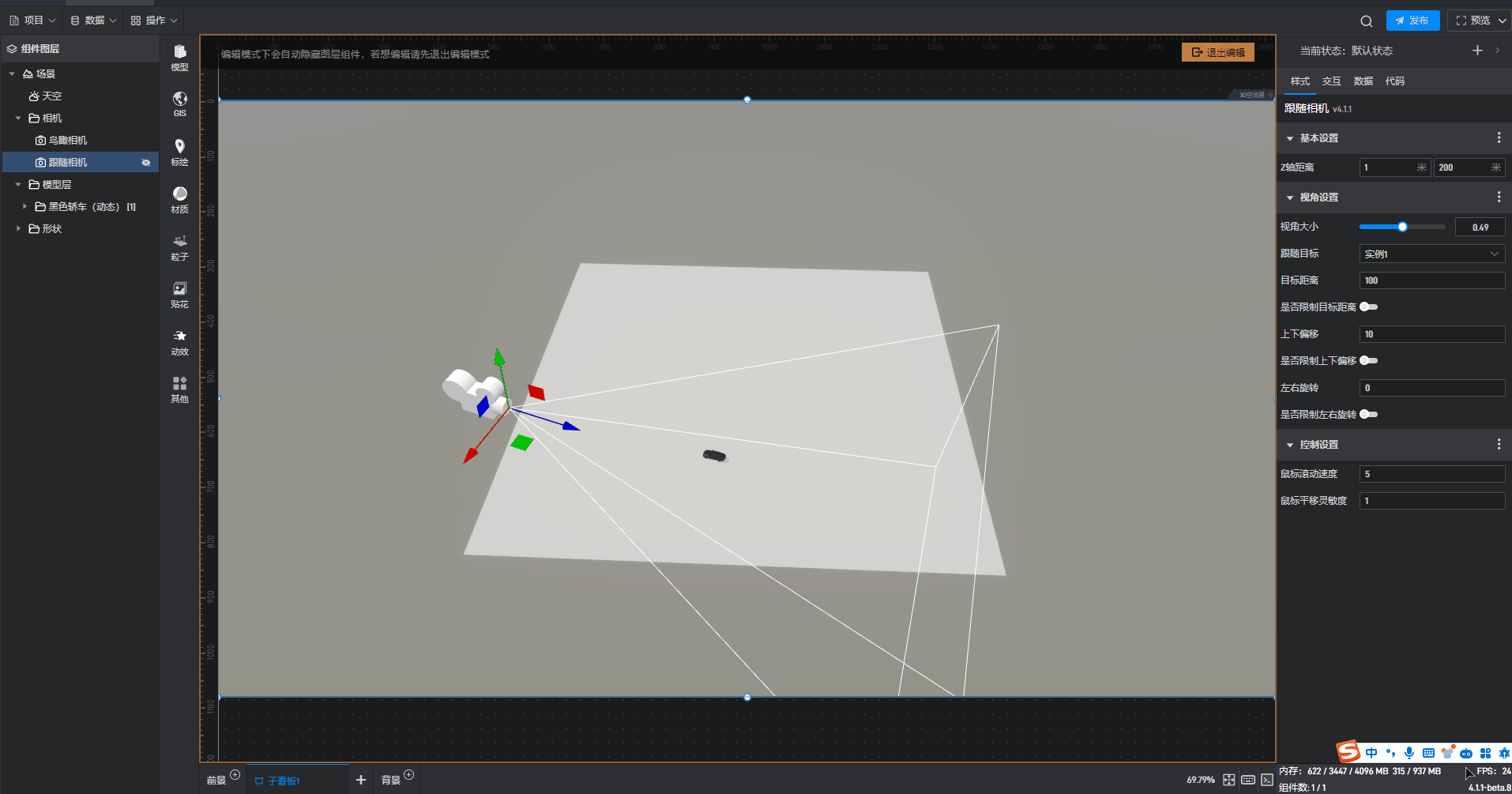

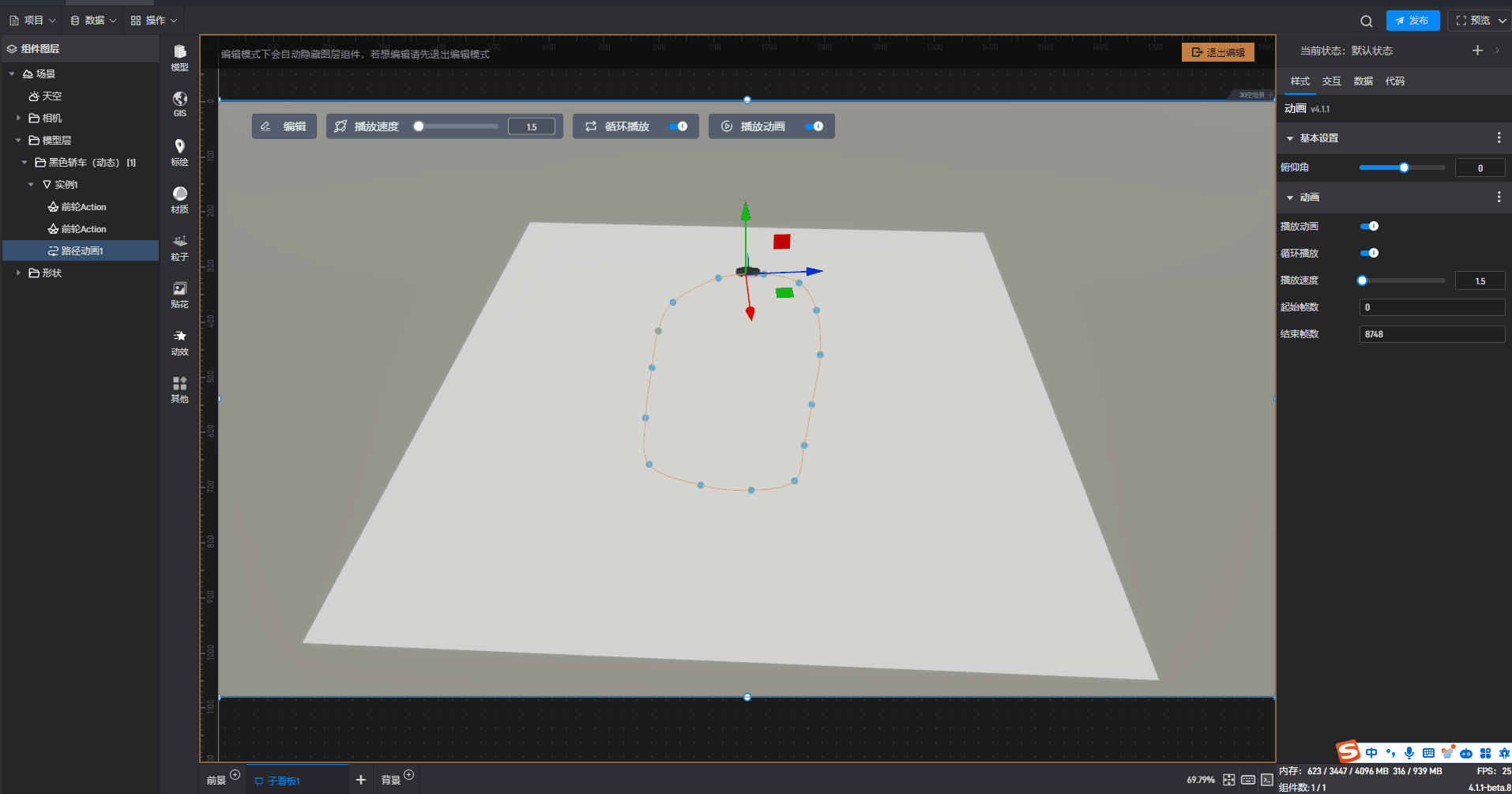

路径动画设置效果如下:

添加跟随相机

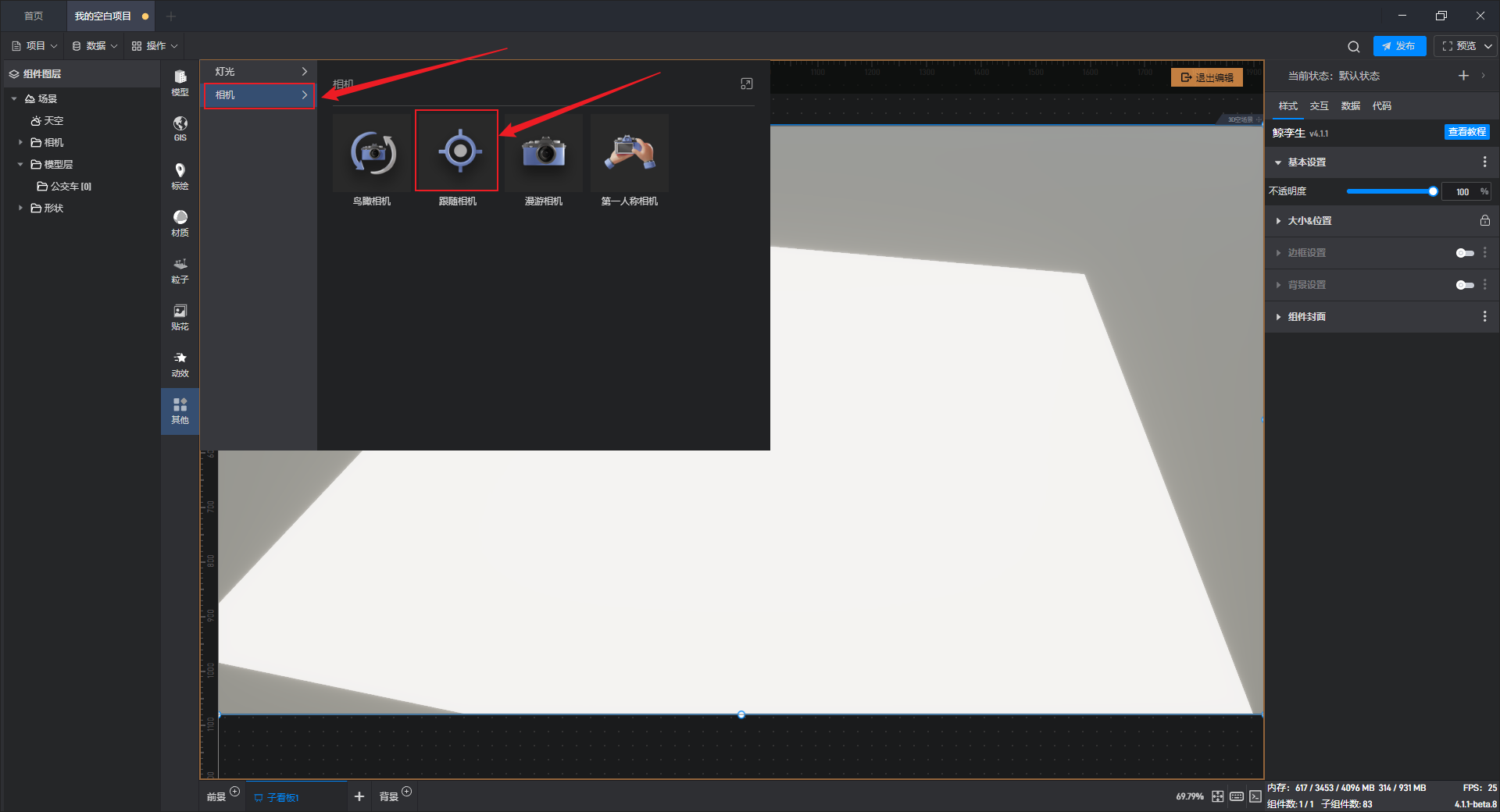

添加鲸孪生组件后“双击”进入编辑界面,在左侧菜单栏其他中点击“相机”即可看到。

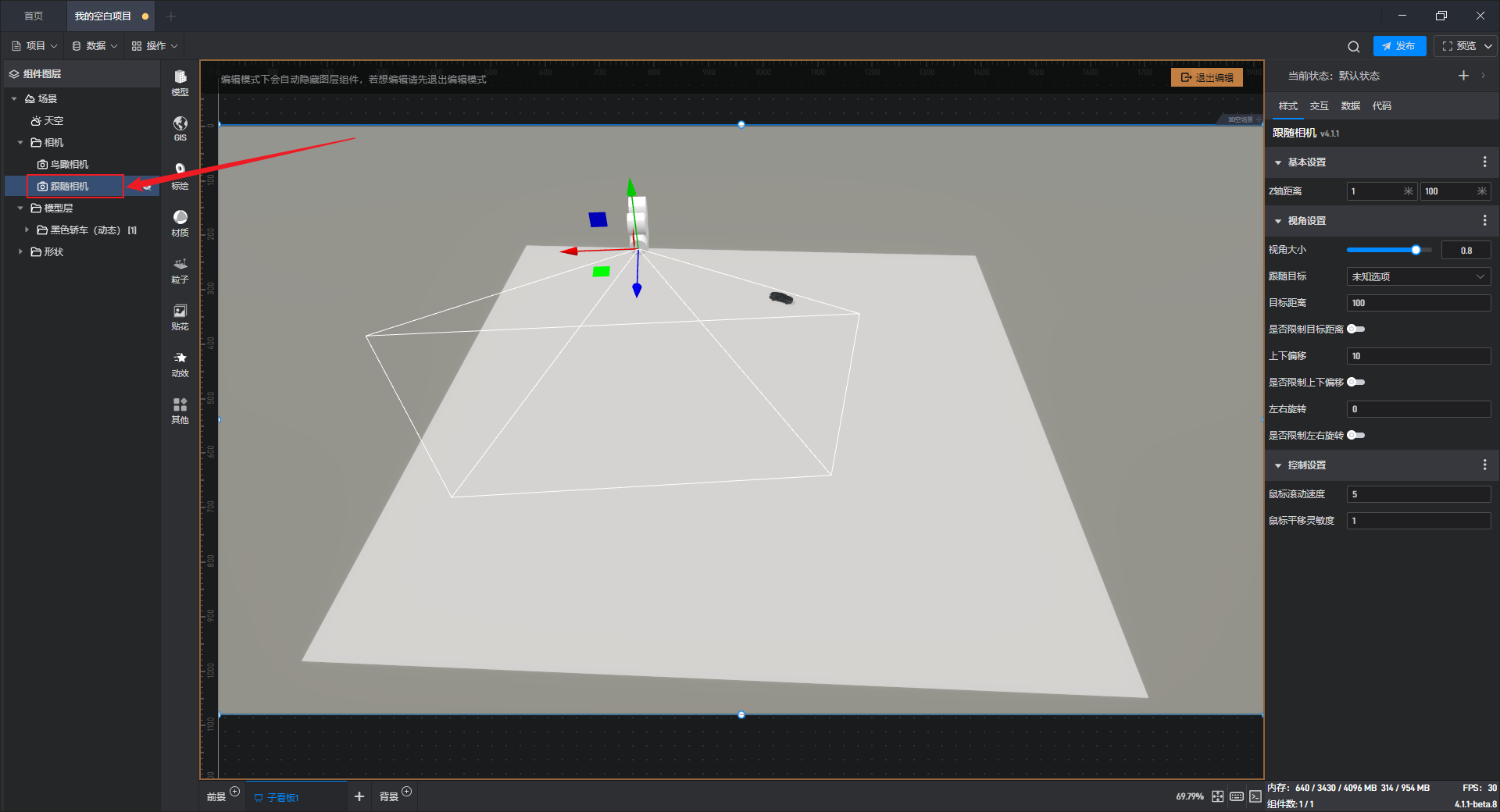

添加的跟随相机会默认在左侧相机图层中。

添加跟随相机后需要选择跟随对象,在跟随相机样式设置“视角设置”中可以看到跟随对象设置项。

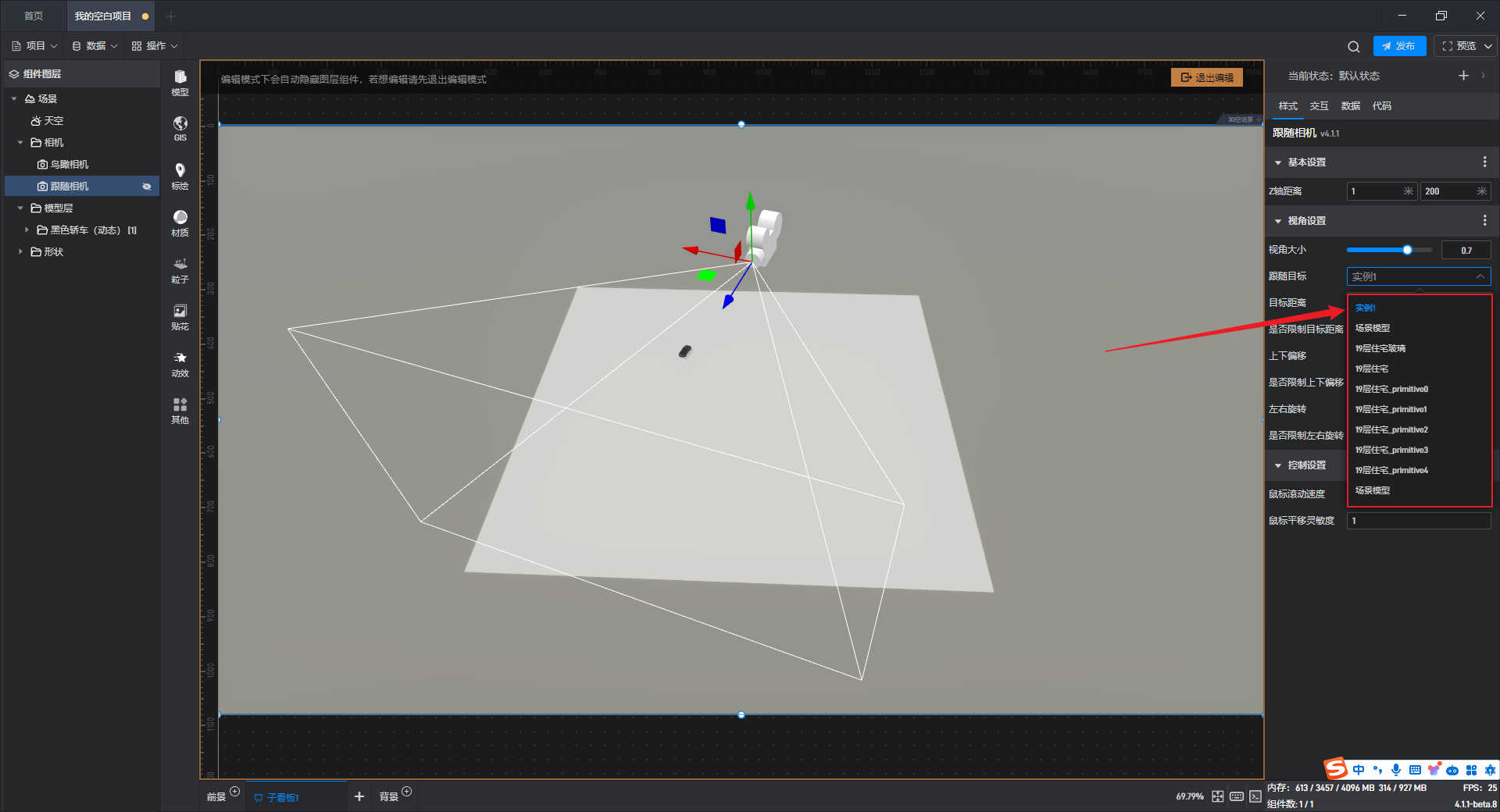

跟随对象展开可以看到所有支持设置跟随相机的对象,我们选中之前添加路径动画的汽车模型。

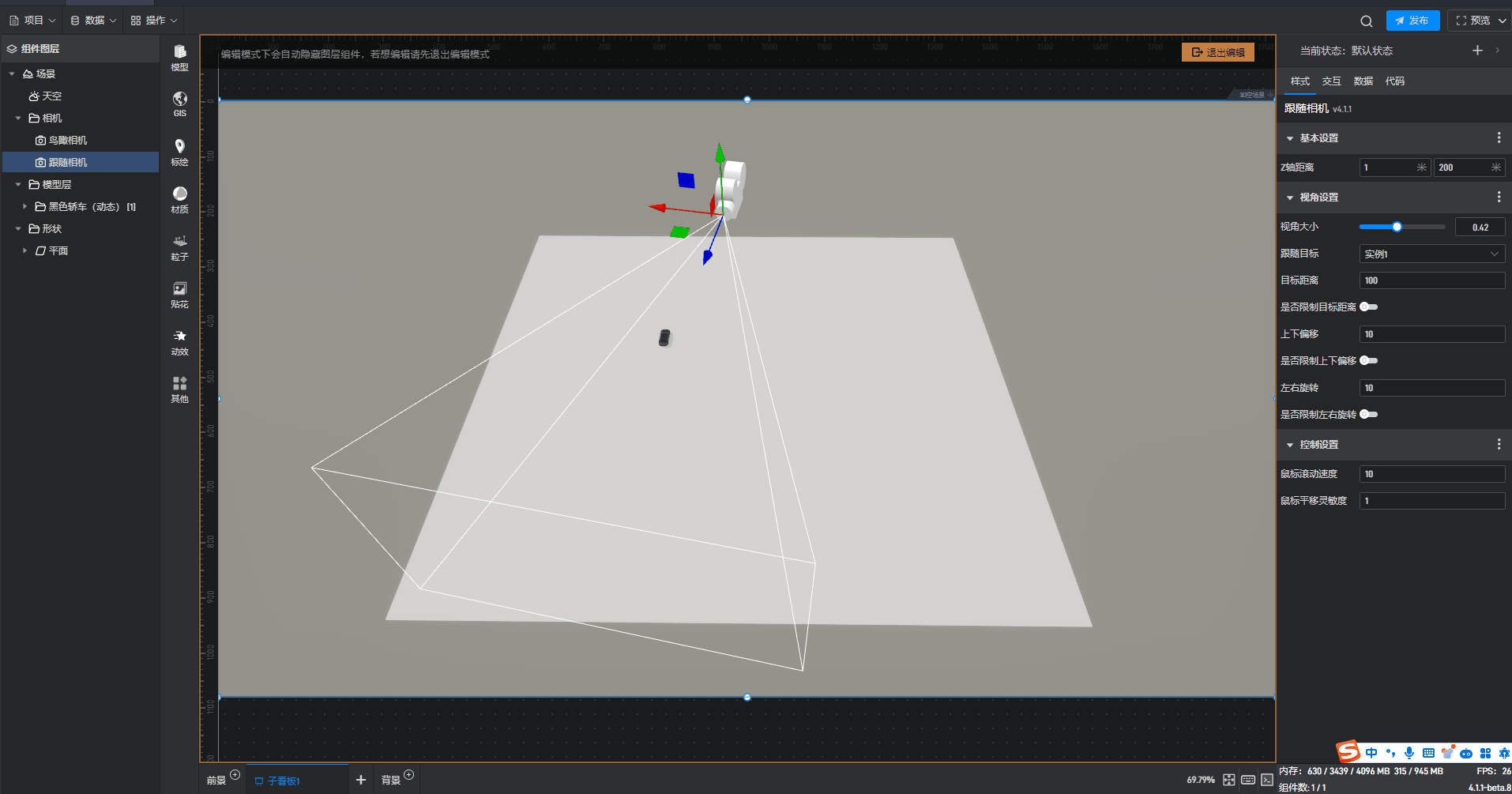

设置跟随对象后跟随相机就会自动与跟随对象设置的动画效果视角展示。

基本设置

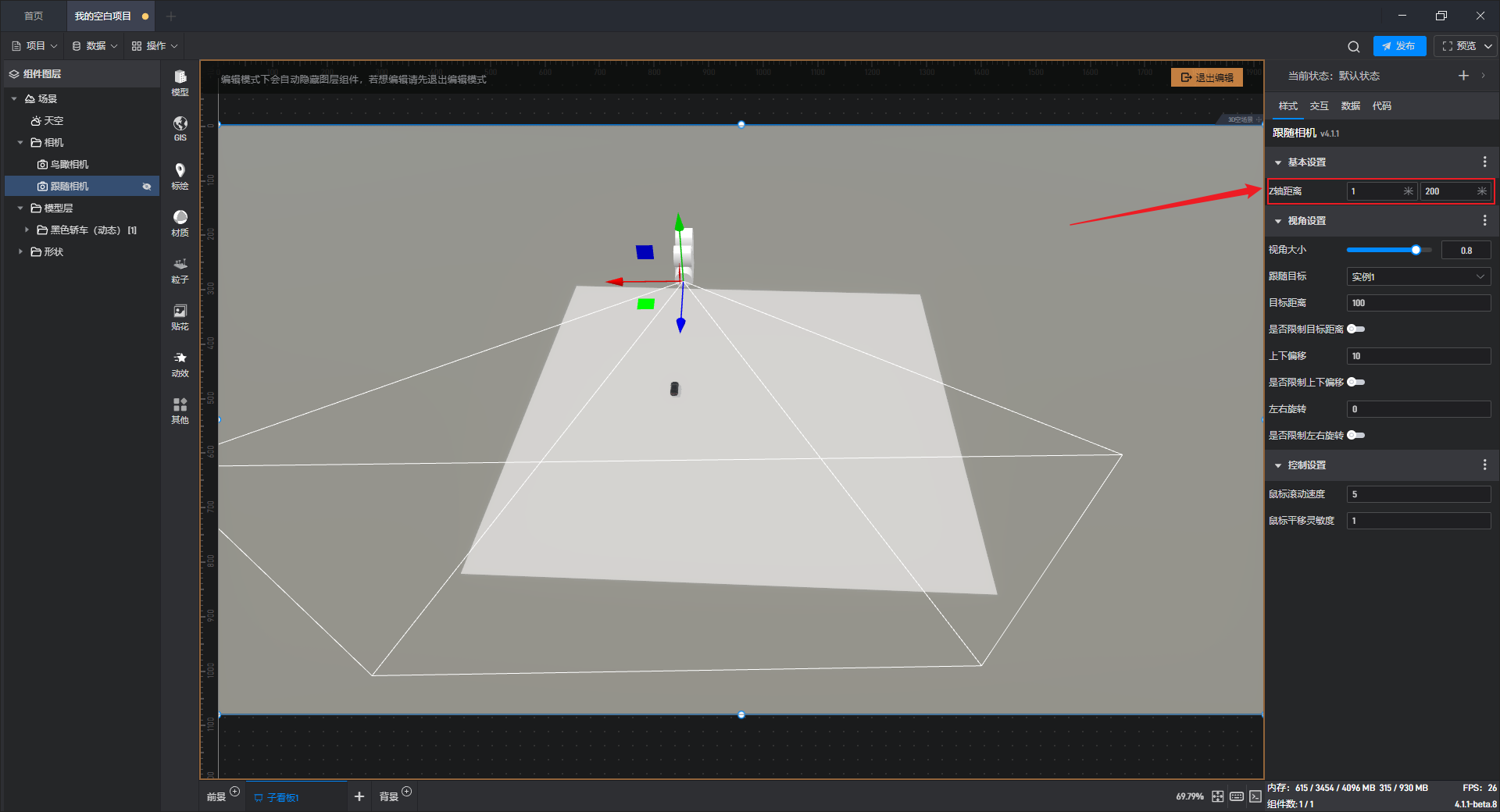

Z 轴距离

指在鲸孪生系统中相机可见距离,也可以称之为最近的平面和最远的平面。

视角设置

跟随相机视角设置基于 Z 轴距离设置可见视角,在视角范围内对相机进行一些基础操作。

视角大小

跟随相机视角大小是指相机镜头与被摄物体之间的夹角大小。数值越大,观察范围越大,最大视角值为 1。

跟随目标

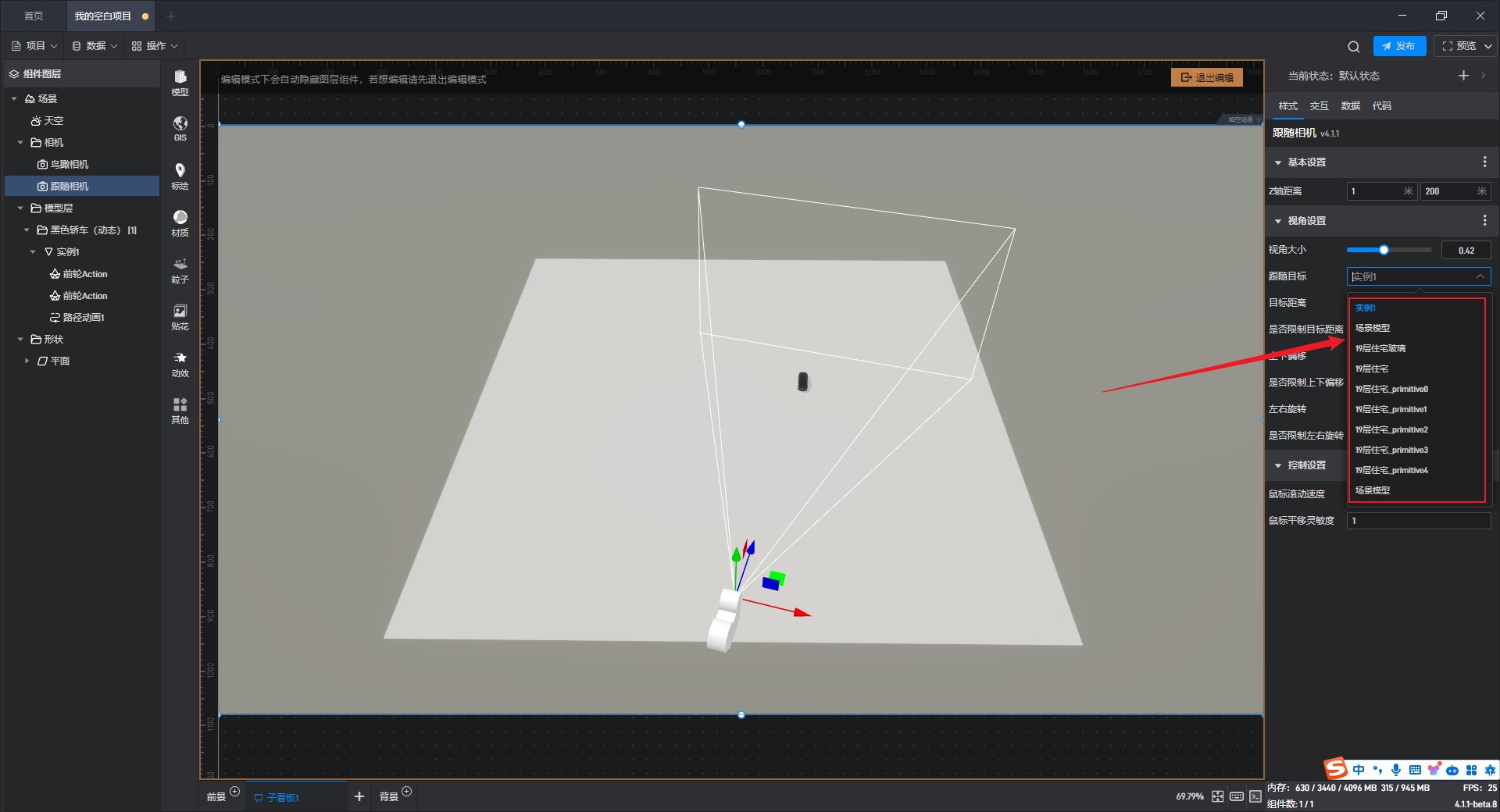

跟随目标即相机视角跟随对象,展开后可看到图层中可设置跟随视角的所有目标。

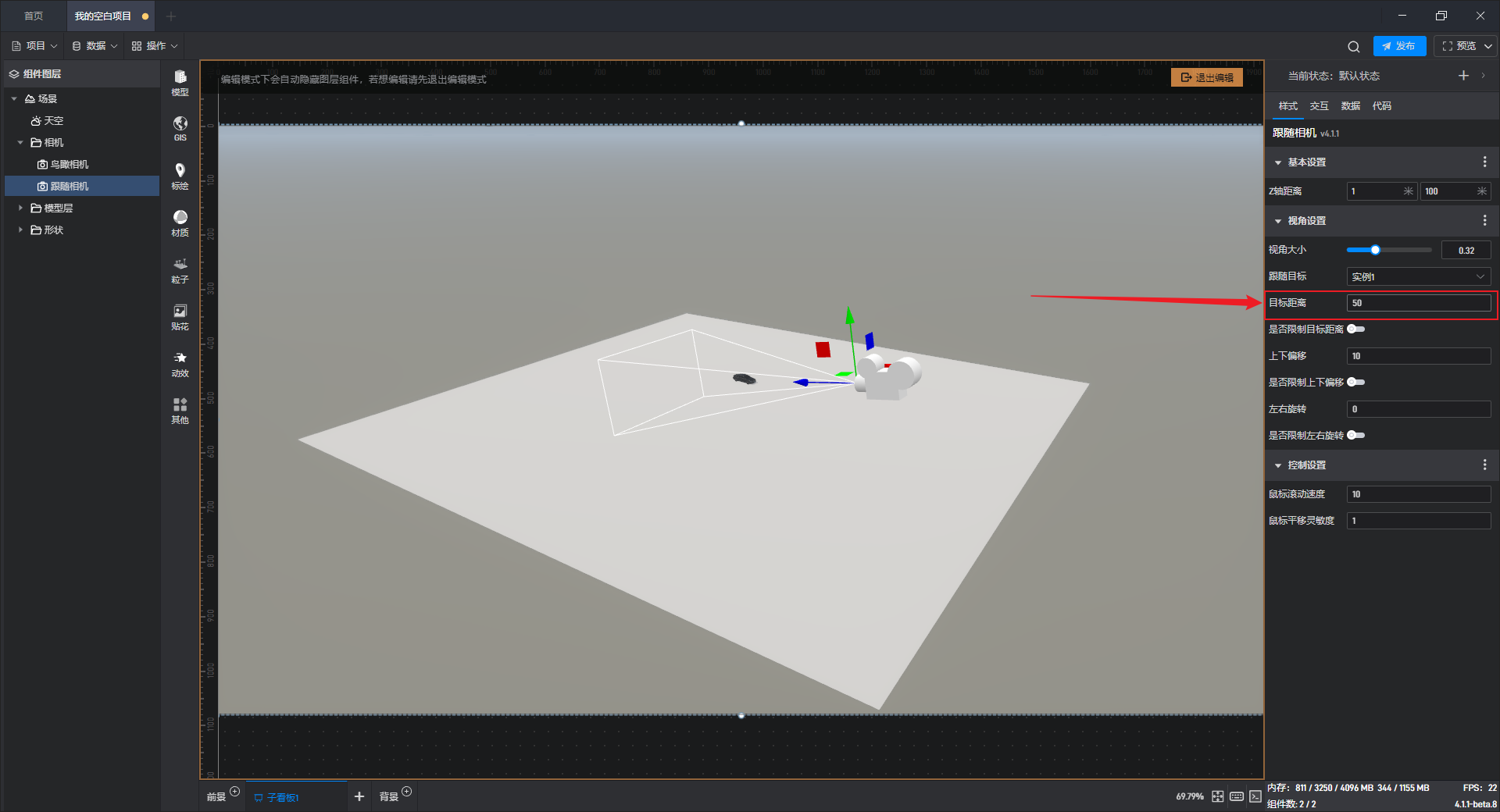

目标距离

指跟随相机视角距离跟随目标距离远近,目标距离值越小距离观测目标越近。

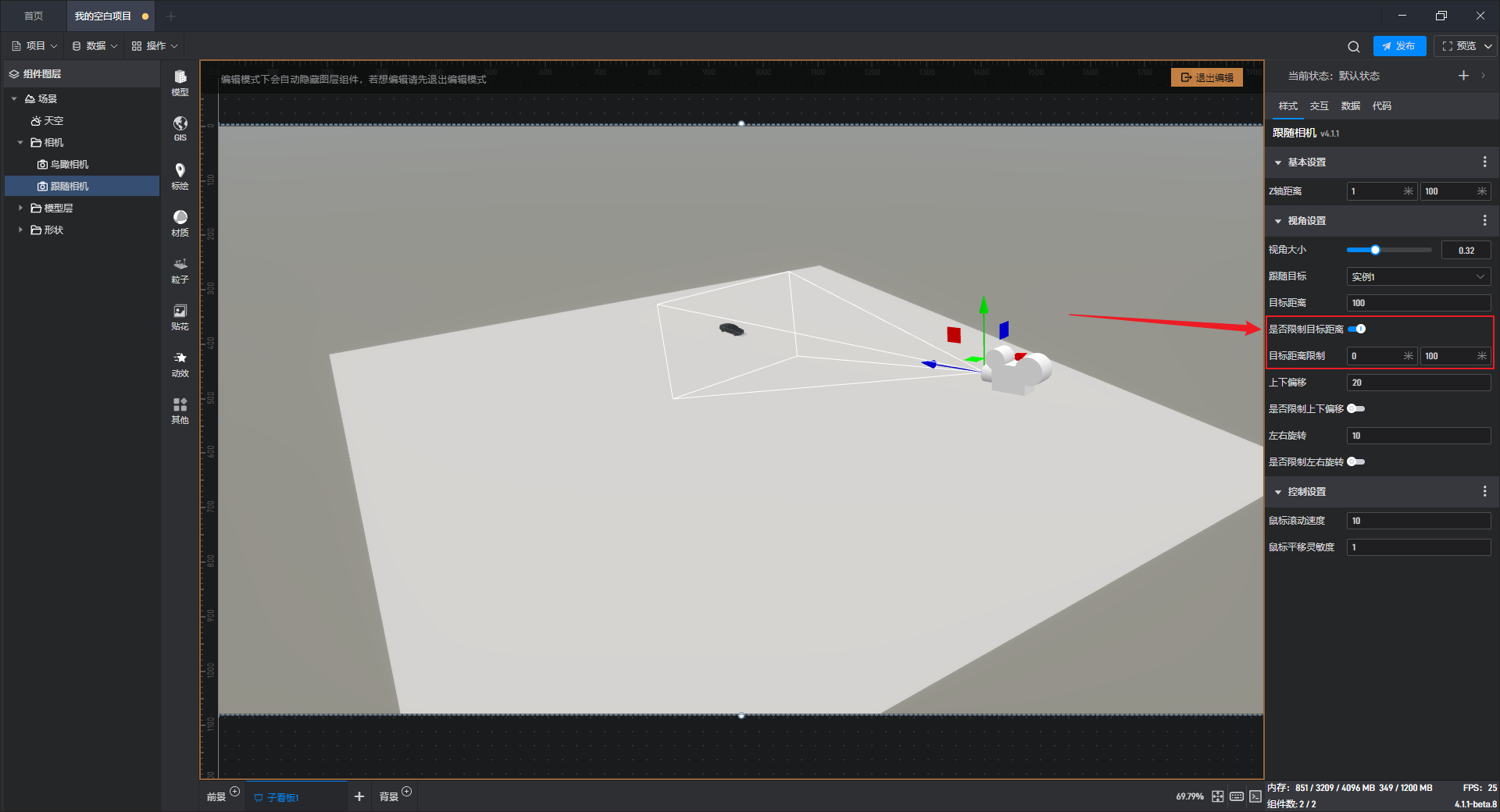

是否限制目标距离

指相机原点距观测目标最近最远距离,开启后相机会在范围内移动。

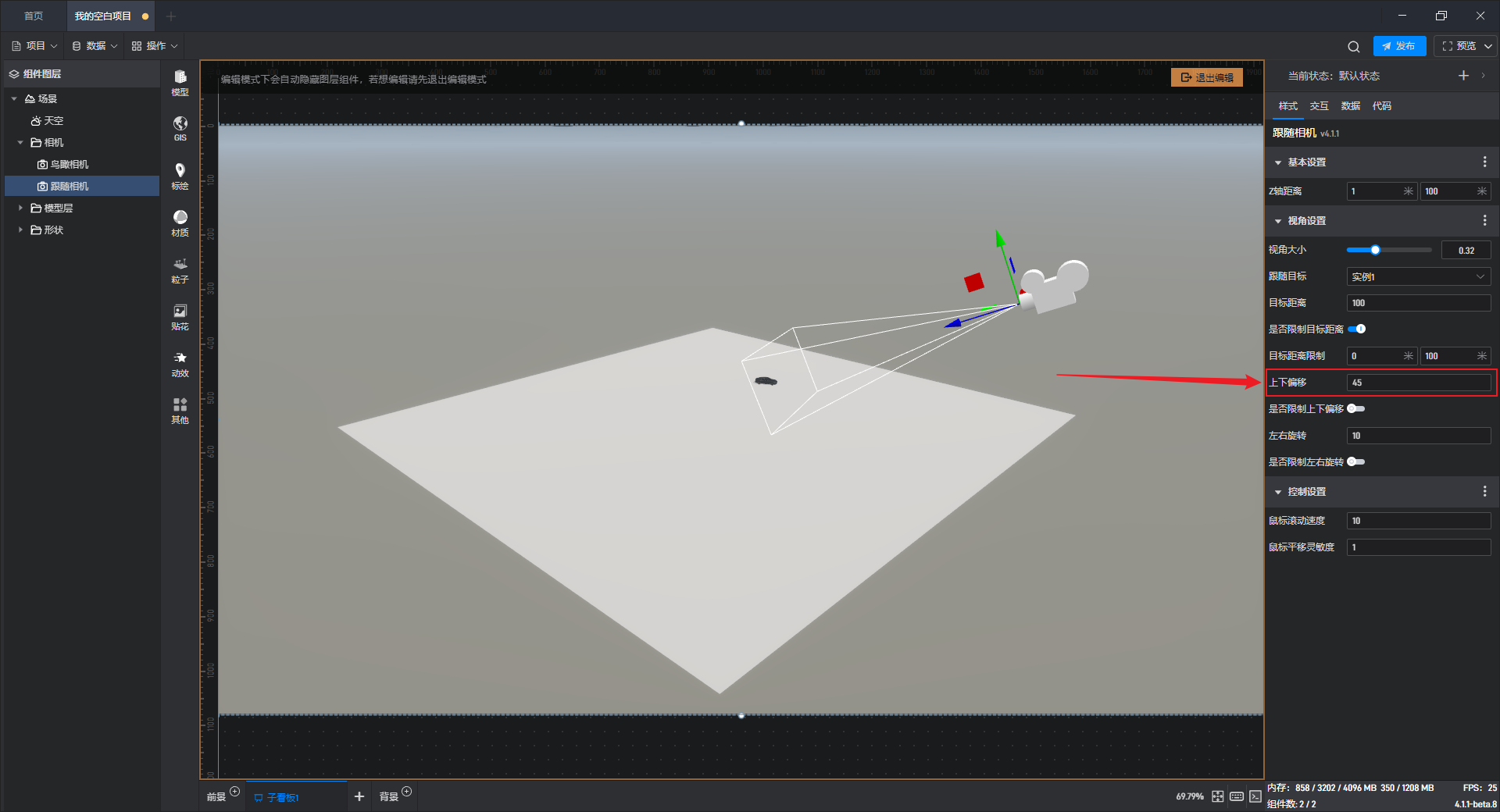

上下偏移

指相机原点距观测目标上下偏移角度,开启后相机会向设置距离偏移。

是否限制上下偏移

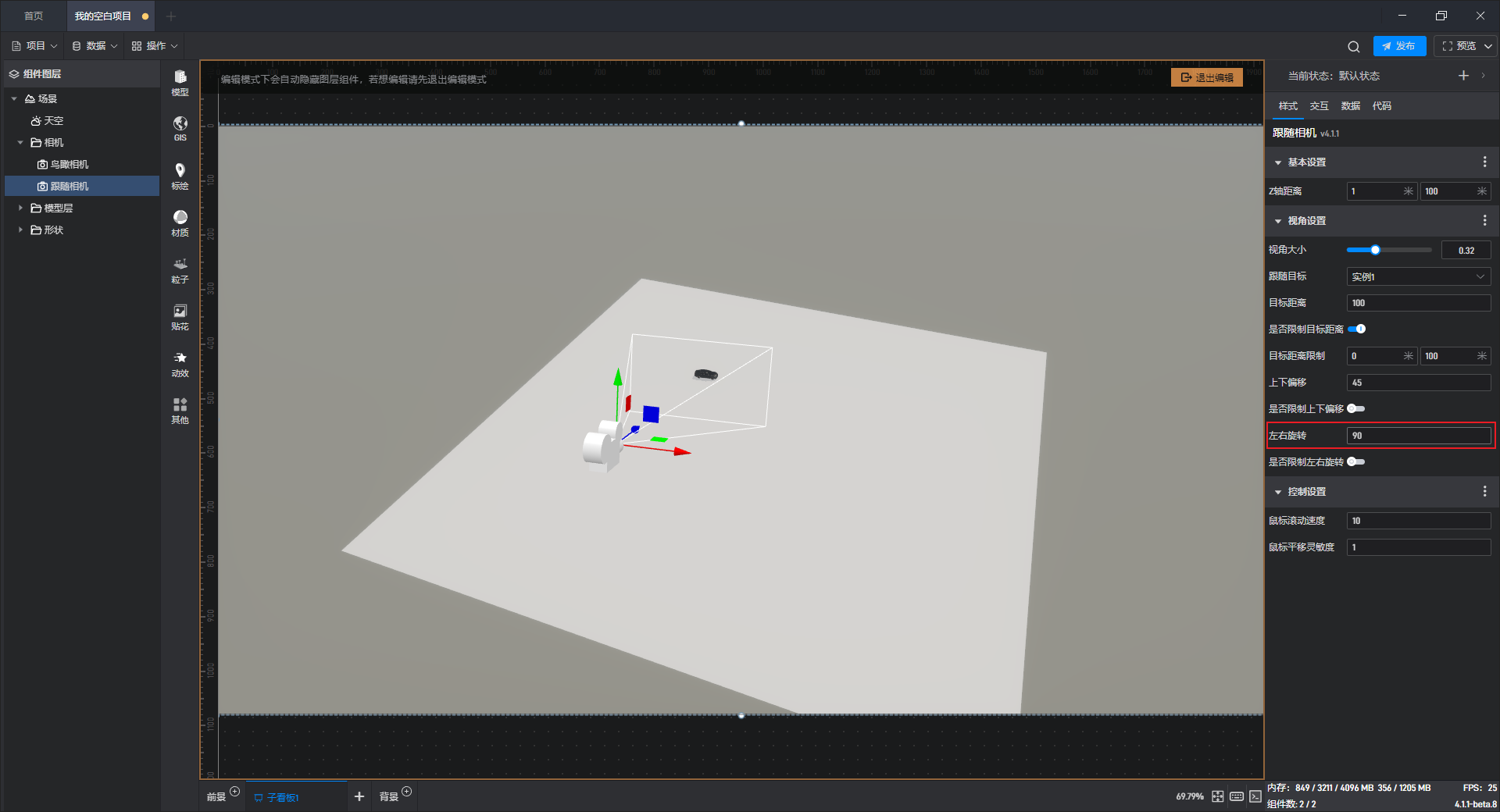

左右旋转

指相机以 Y 轴为中心向跟随物体左右旋转视角。

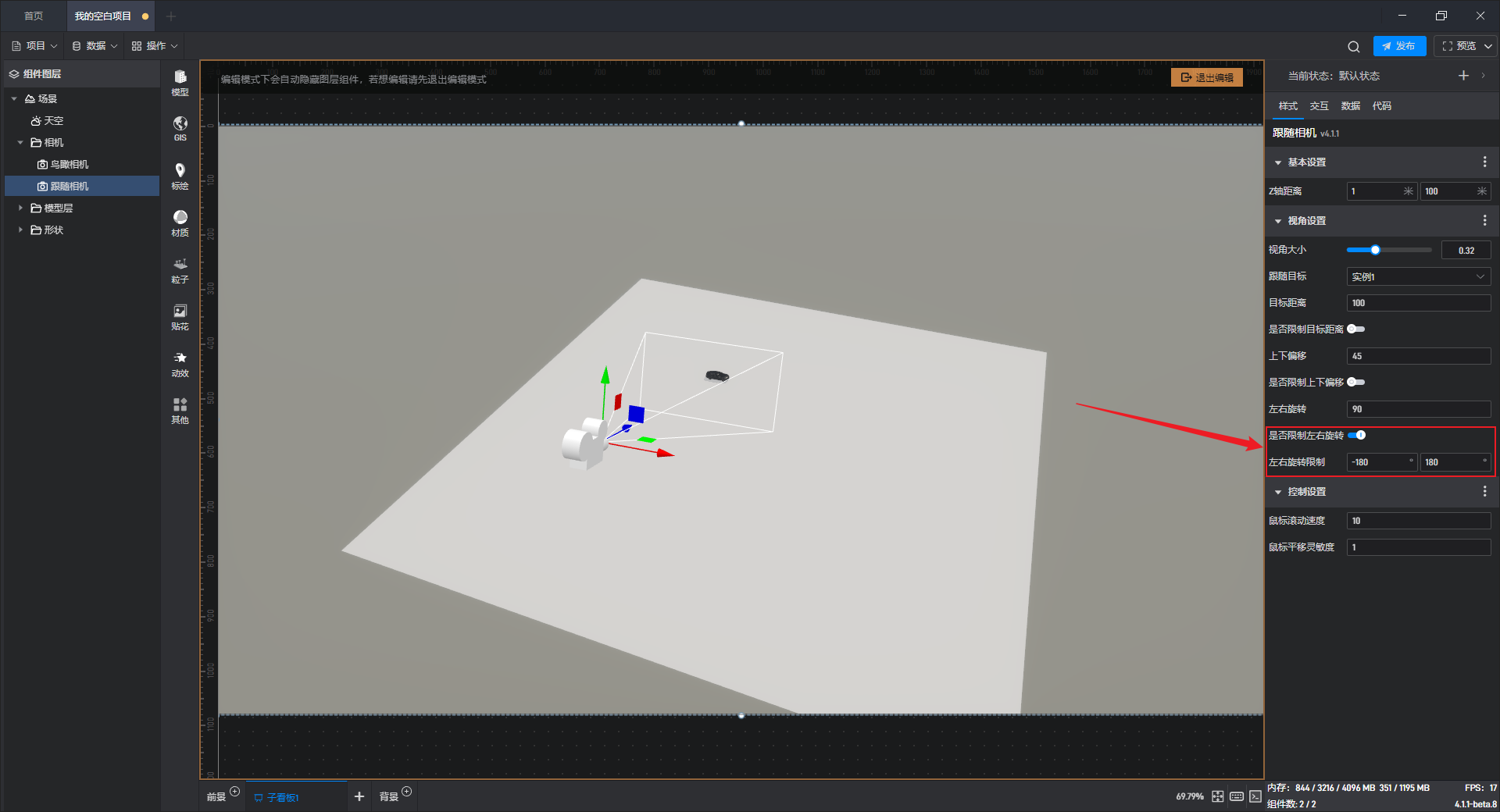

是否限制左右旋转

指相机原点距观测目标左右旋转最大最小角度,可设置范围为“-180°~180°”。

控制设置

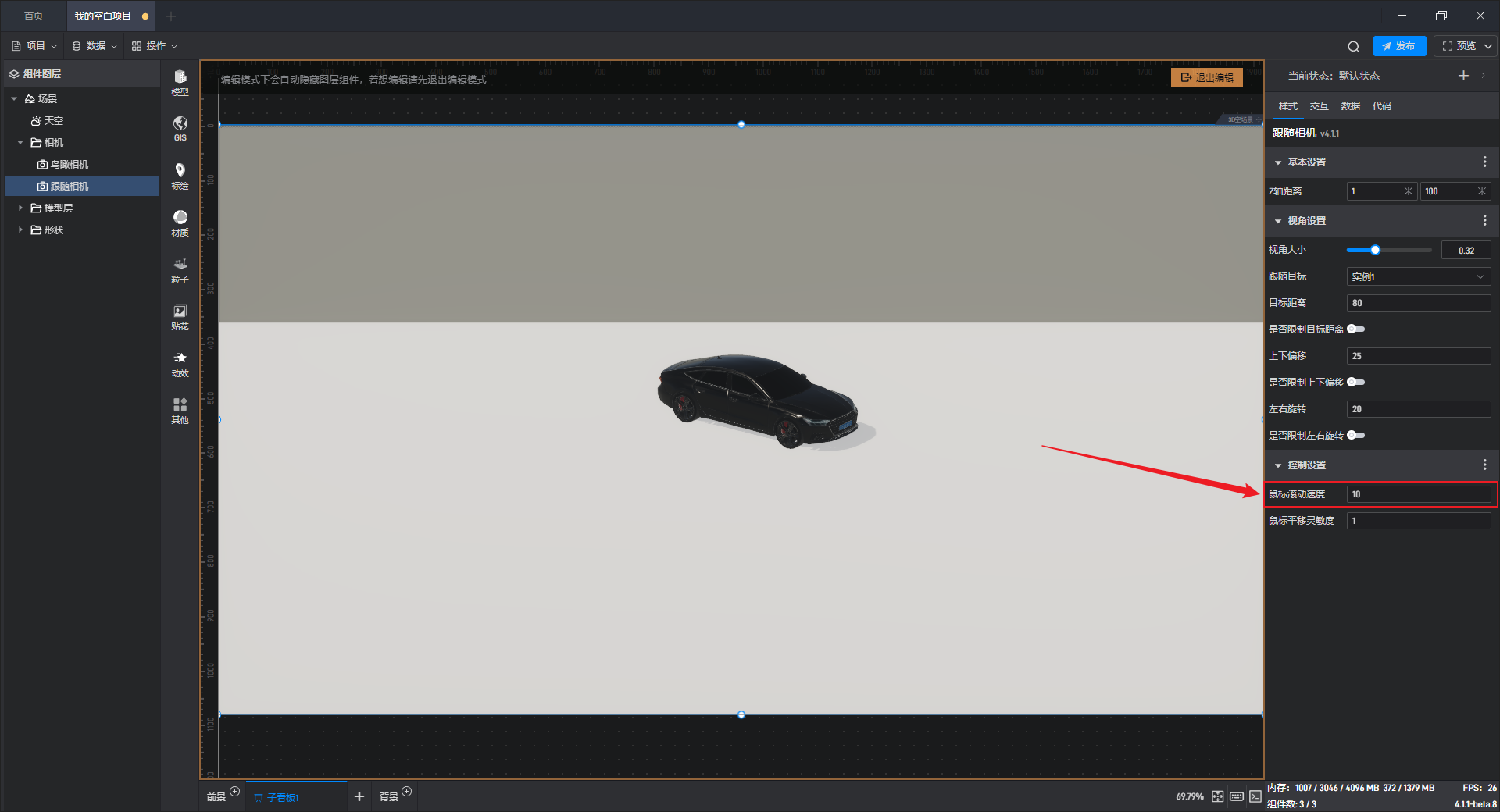

鼠标滚动速度

指跟随视角中通过鼠标滚轮控制推进拉远观测物体时的速度。

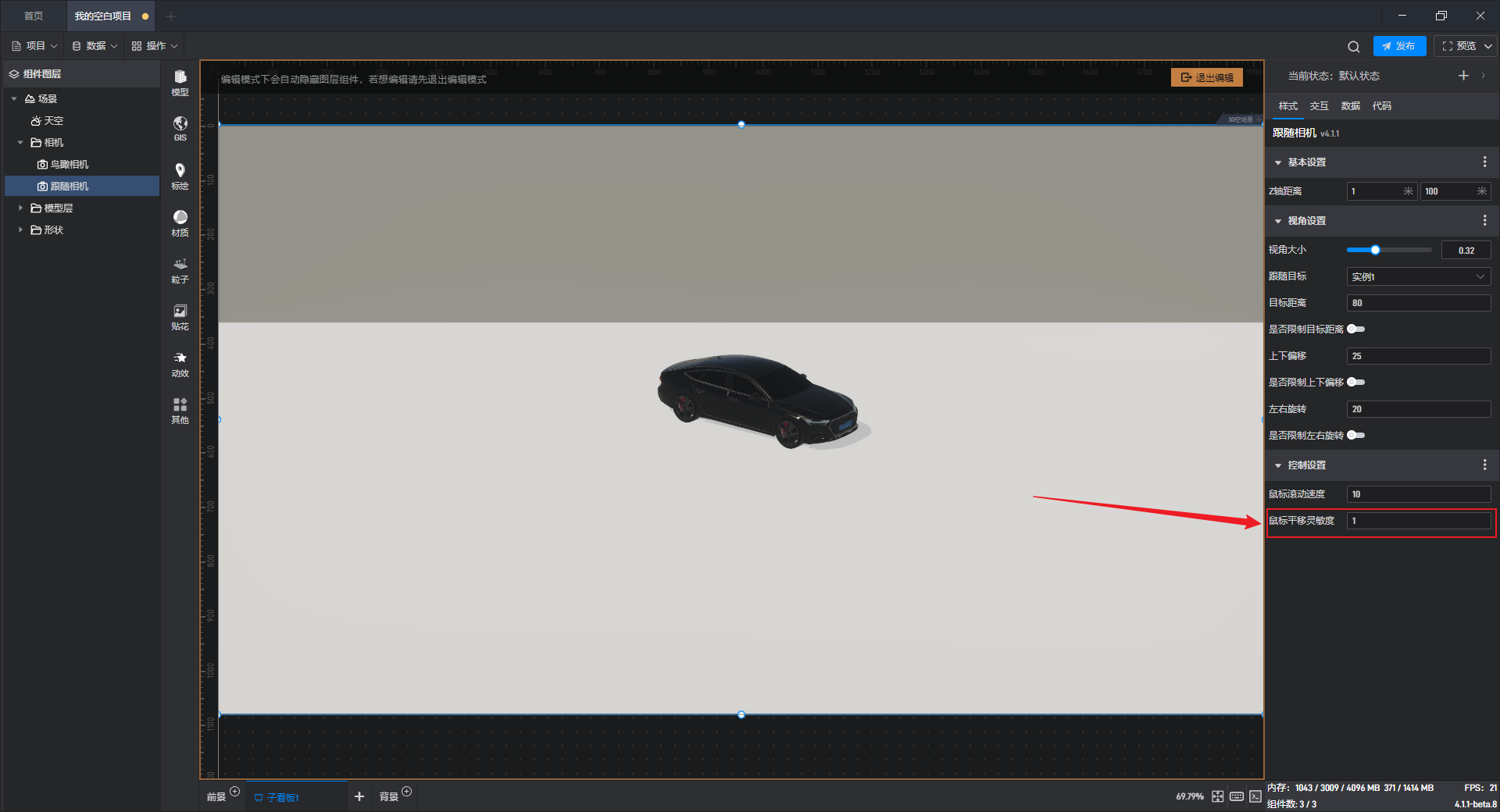

鼠标平移灵敏度


通过交互设置跟随相机视角与主视角切换

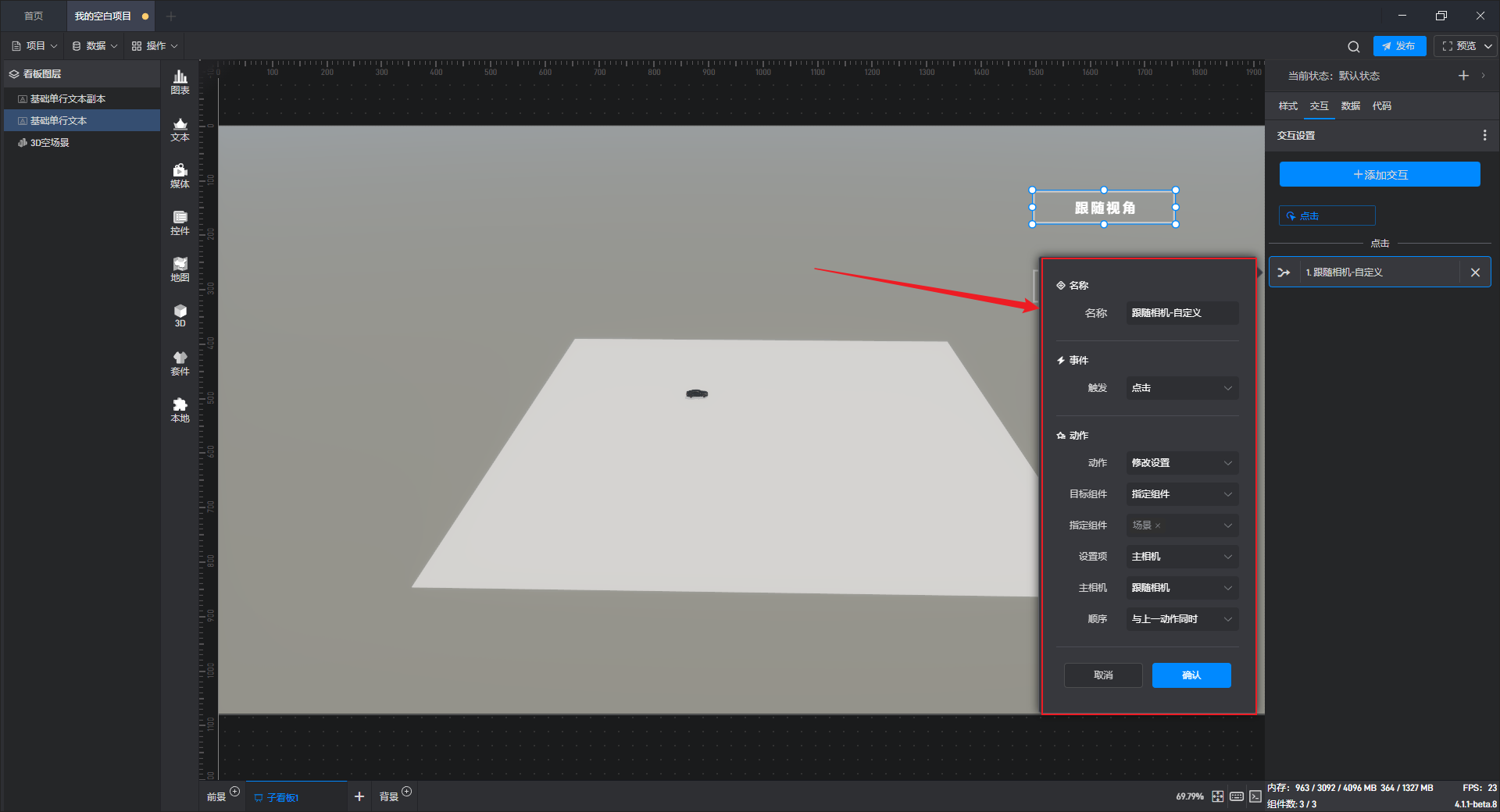

跟随相机视角与主视角切换通过设置场景相机切换交互来实现,设置交互请参考下图:

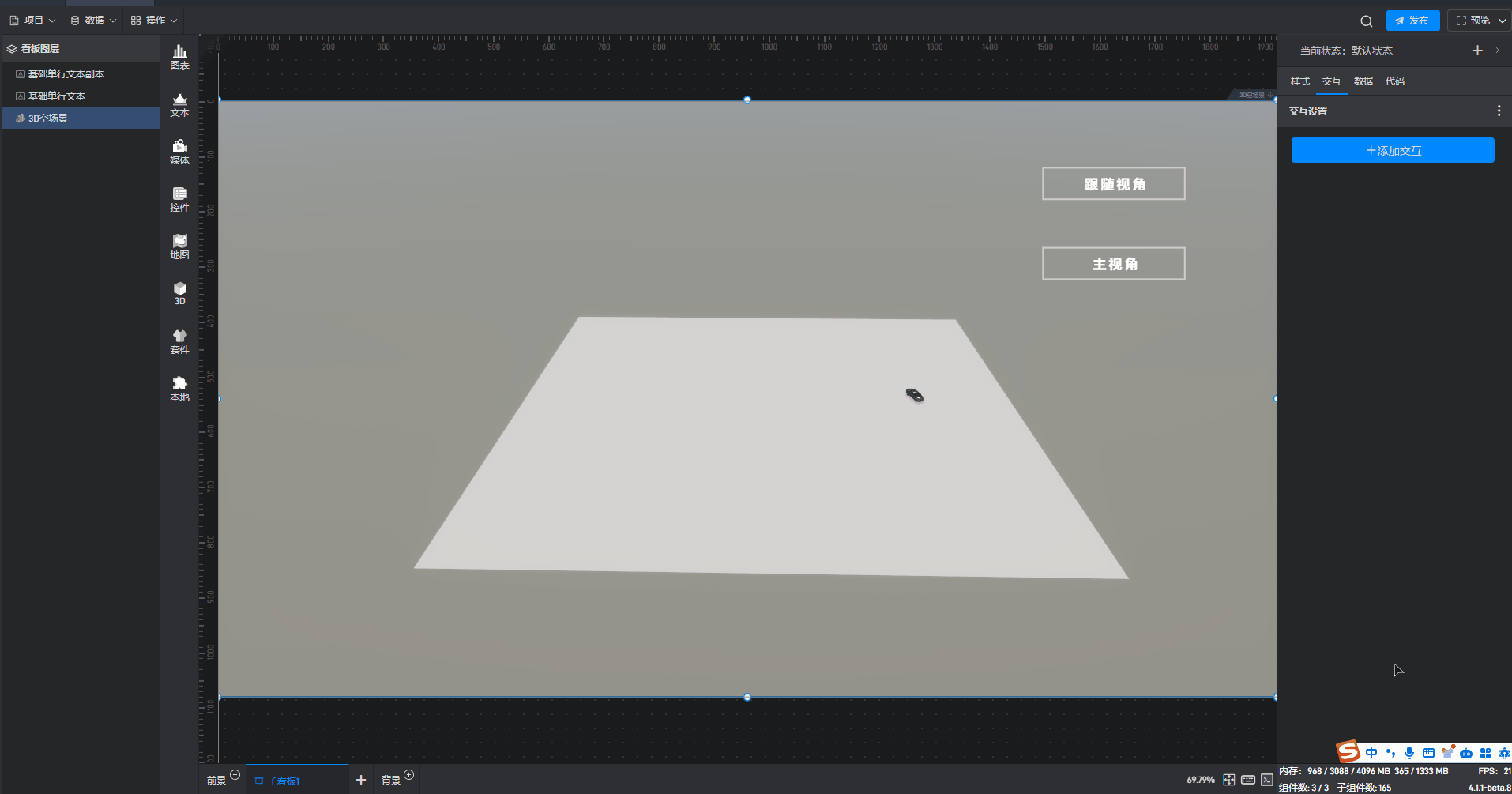

视角切换效果如下:
