基础普通指标卡

在组件库中，我们给大家提供了丰富的组件，且为了降低大家在项目制作过程中的设计复杂度，对这些组件预设了一些样式，但我们仍可以在此基础上对其样式进行修改。

基础普通指标卡是一种预设样式，预设的样式主要包括组件自有数据、图形形状、颜色和数量，但是本质上这种组件是指标卡。

下面我们以基础普通指标卡为例，为大家介绍一下组件的使用步骤：

1. 添加组件

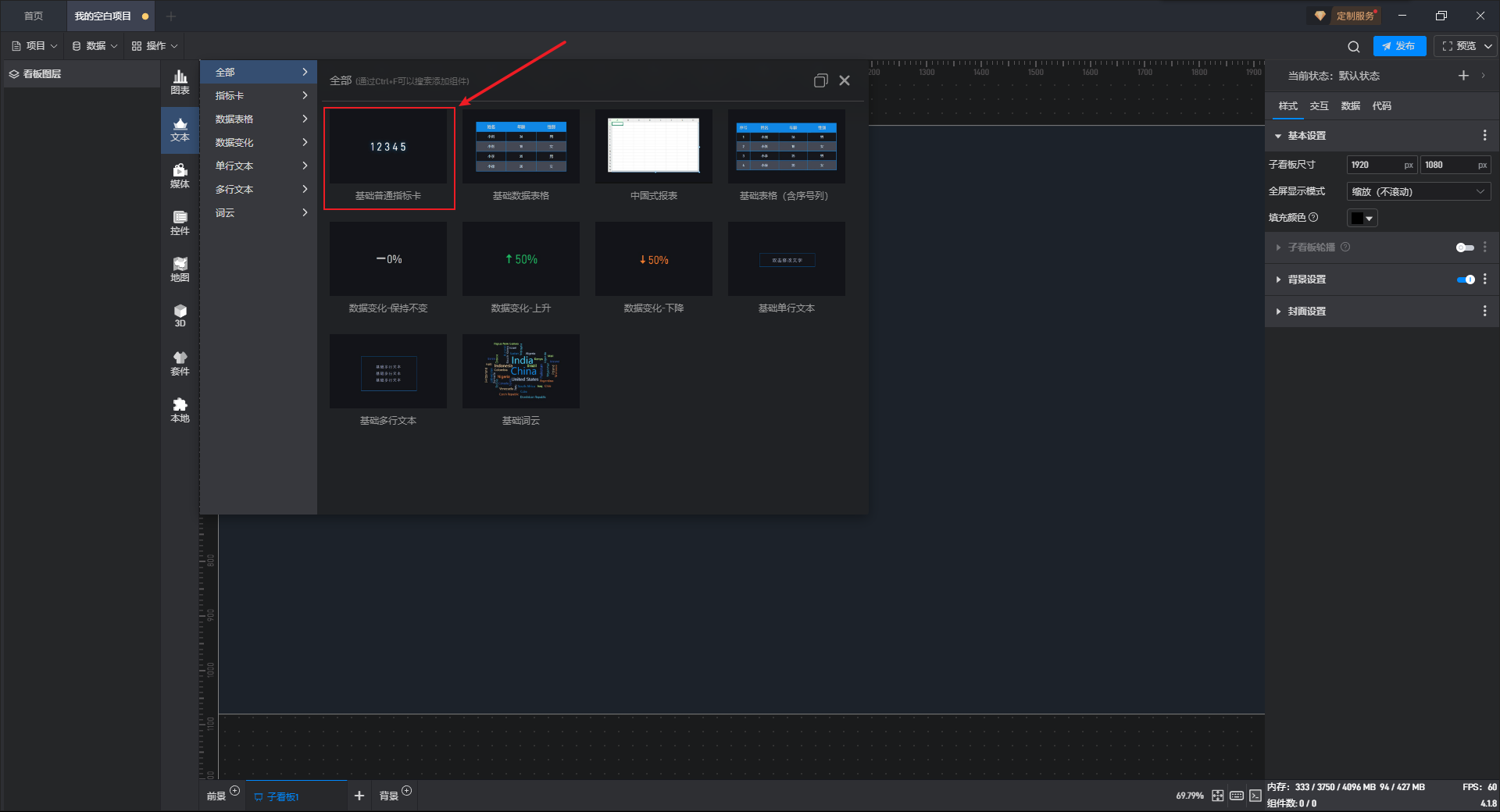

如果您不太熟悉组件，可以通过组件窗口找到该组件，然后添加组件，如下图所示：

如果您比较熟悉组件，可以通过搜索来添加组件，这个方式会更便捷一些。

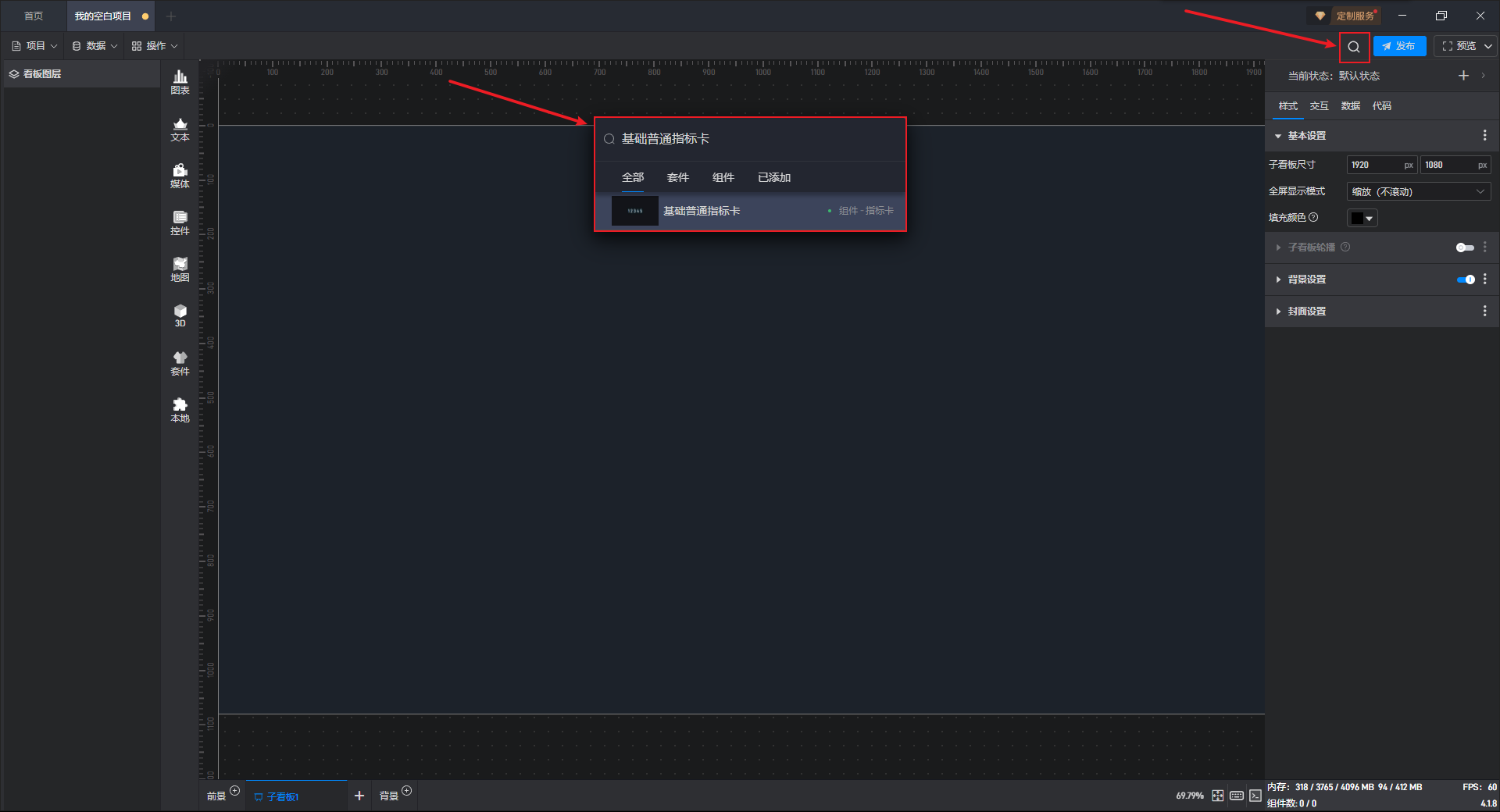

点击搜索按钮或按键盘Ctrl+F打开搜索框，输入组件名称进行搜索，然后点击对应的组件进行添加。

2. 绑定数据

第一步：确认数据源格式

不同的组件适合于不同格式的数据，如果数据源格式不符合组件的要求，就无法正常显示内容。
普通基础指标卡组件可根据需要勾选展示数据字段。

数值
10086

第二步：设置数据字段

（1）使用组件自有数据

每个组件都自带一个示例数据源。

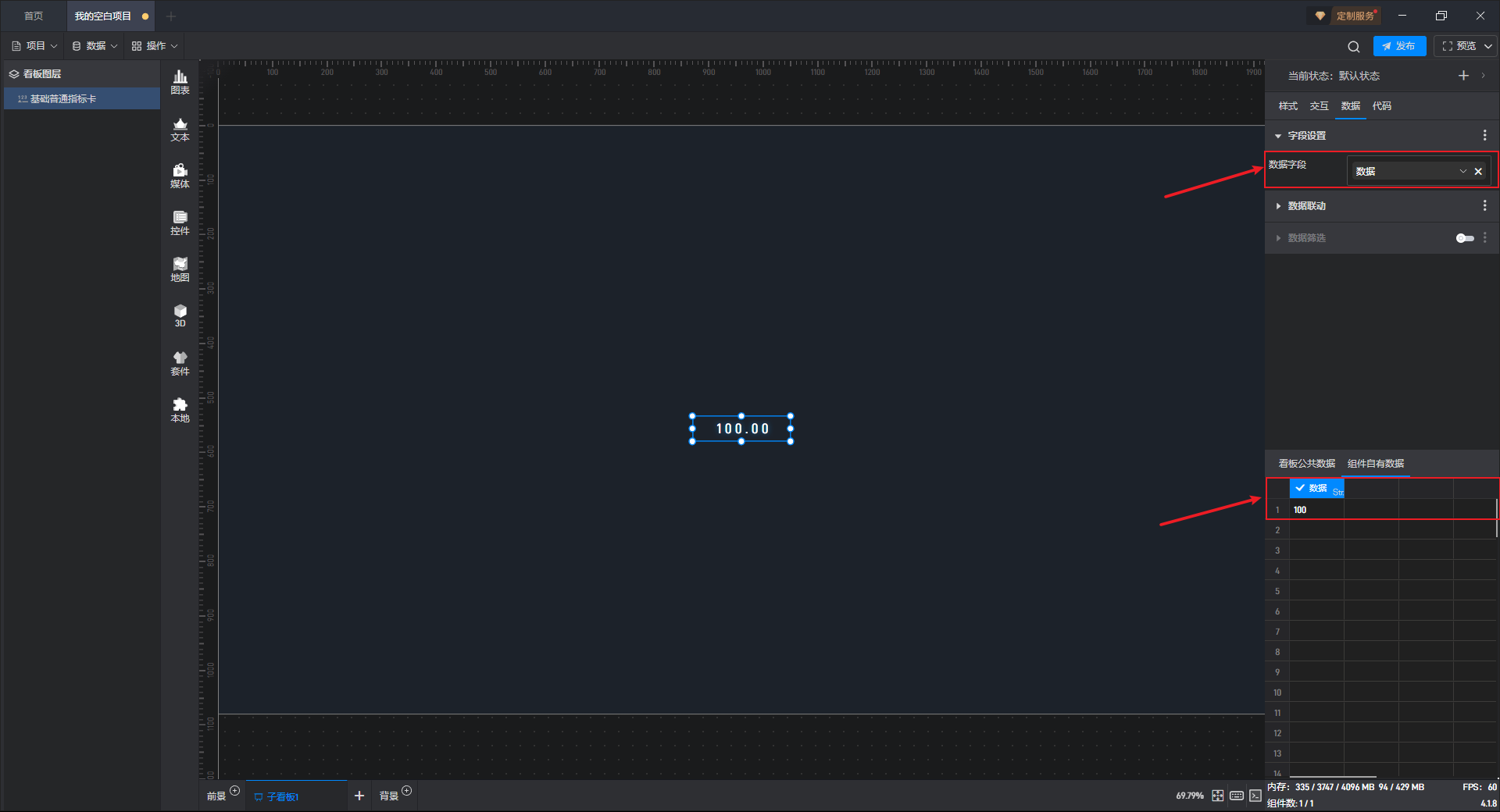

单击选中组件，在右侧“数据”设置窗口中，可以看到组件已经设置好了数据字段，且数据字段来自于“组件自有数据”。

【温馨提示】如果您需要在本地数据源准备好之前制作项目，如制作一个原型图或 Demo，此时您可以直接使用组件自有数据。组件自有数据符合上述的组件数据源格式要求，但是不一定符合您的项目需求，所以您需要先对其进行修改才能使用。

在“数据”设置界面下方可以直接修改数据，组件中的数据也会实时更新。

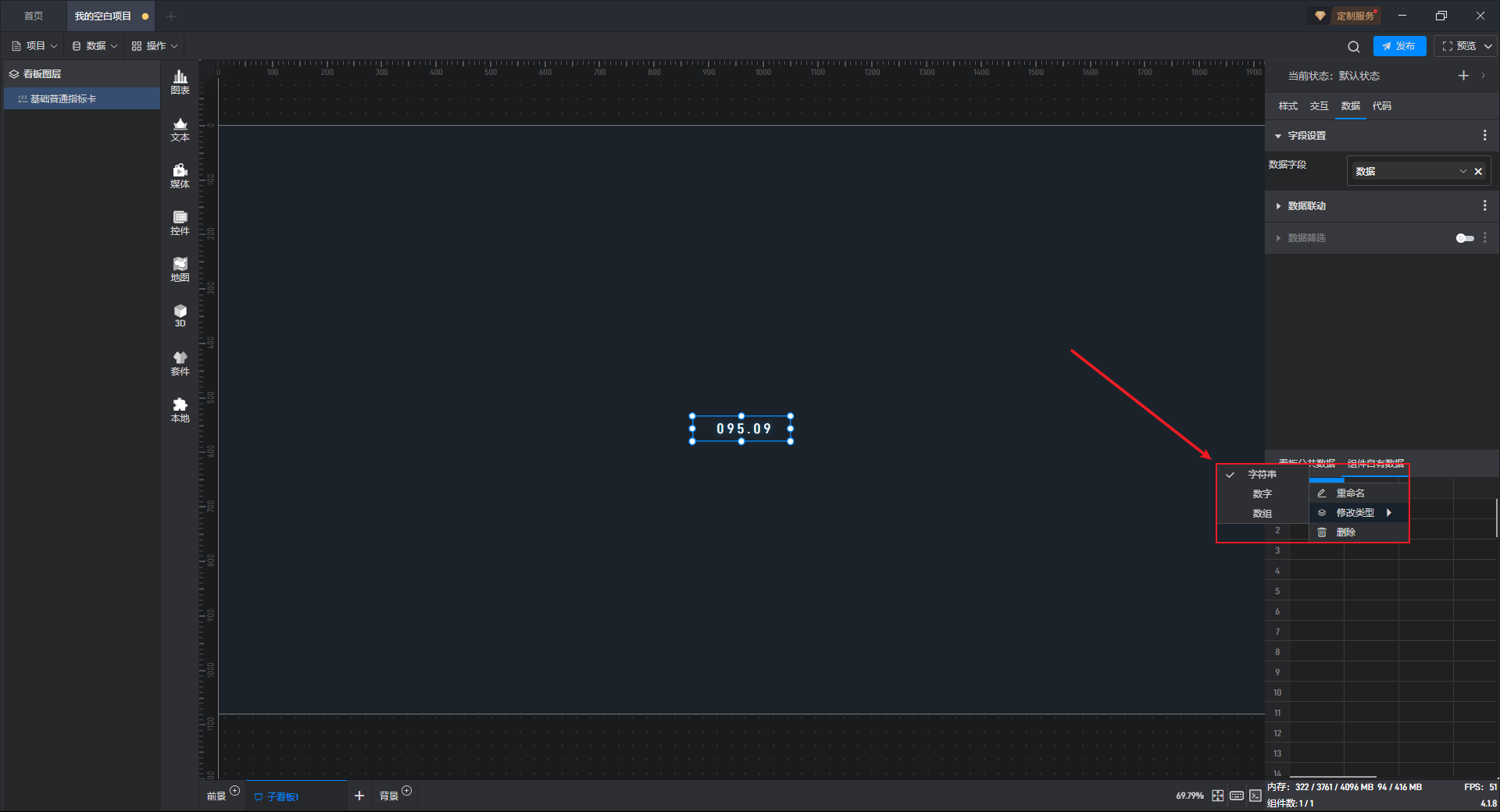

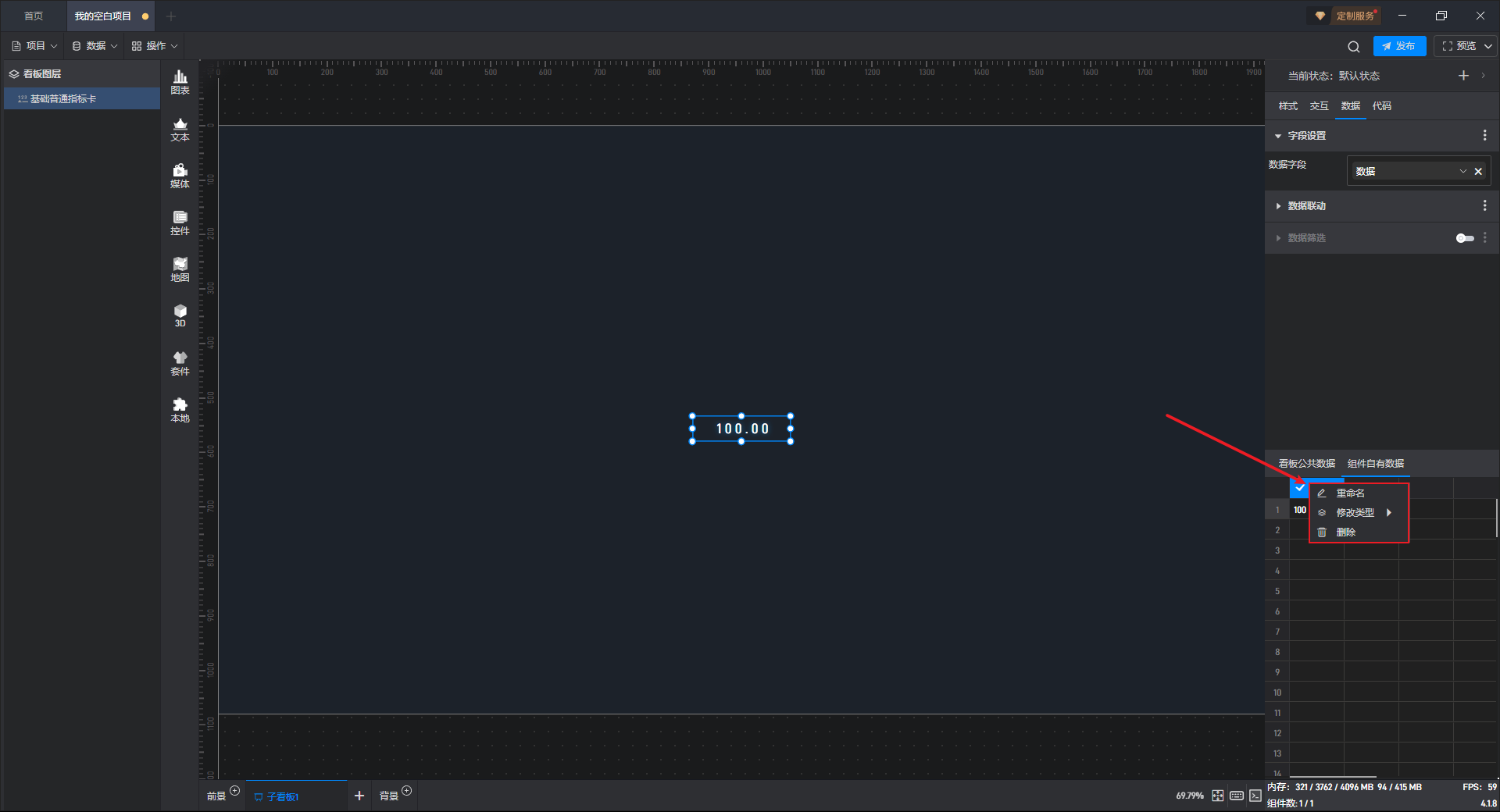

鼠标右键点击数据表头可以修改字段名称、修改数据类型和删除字段。

字段类型包括：字符串、数字和数组（X 轴字段和系列字段都是字符串类型，Y 轴是数字类型，数组类型用于词云组件），只有在字段类型正确的情况下，组件内容才能正常显示。

（2）使用本地数据

第一步：添加数据源

如果您已经准备好了本地数据源，就不需要使用组件自有数据源了。

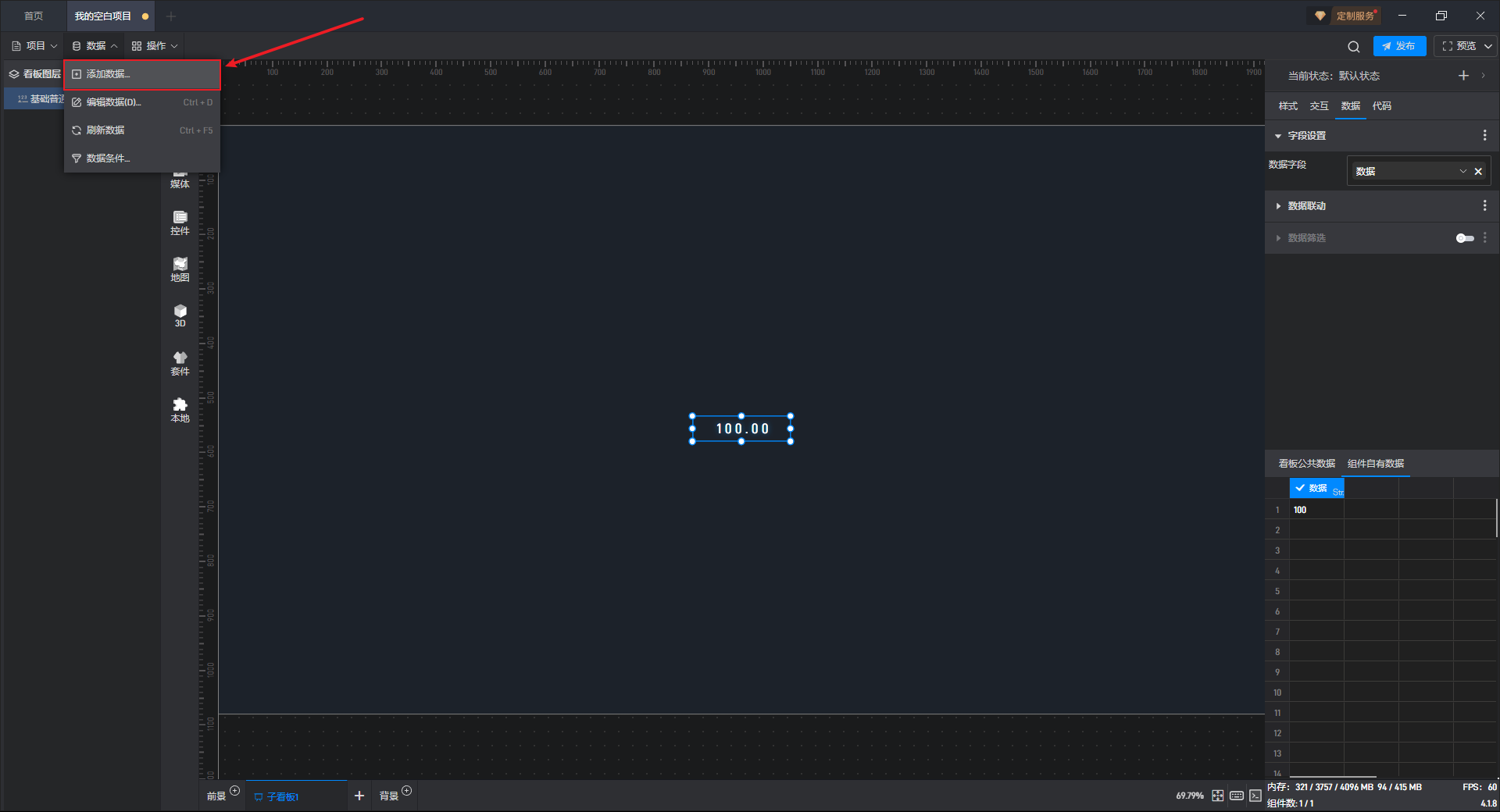

在“数据”的下拉菜单中点击“添加数据”，将本地数据源添加进来。

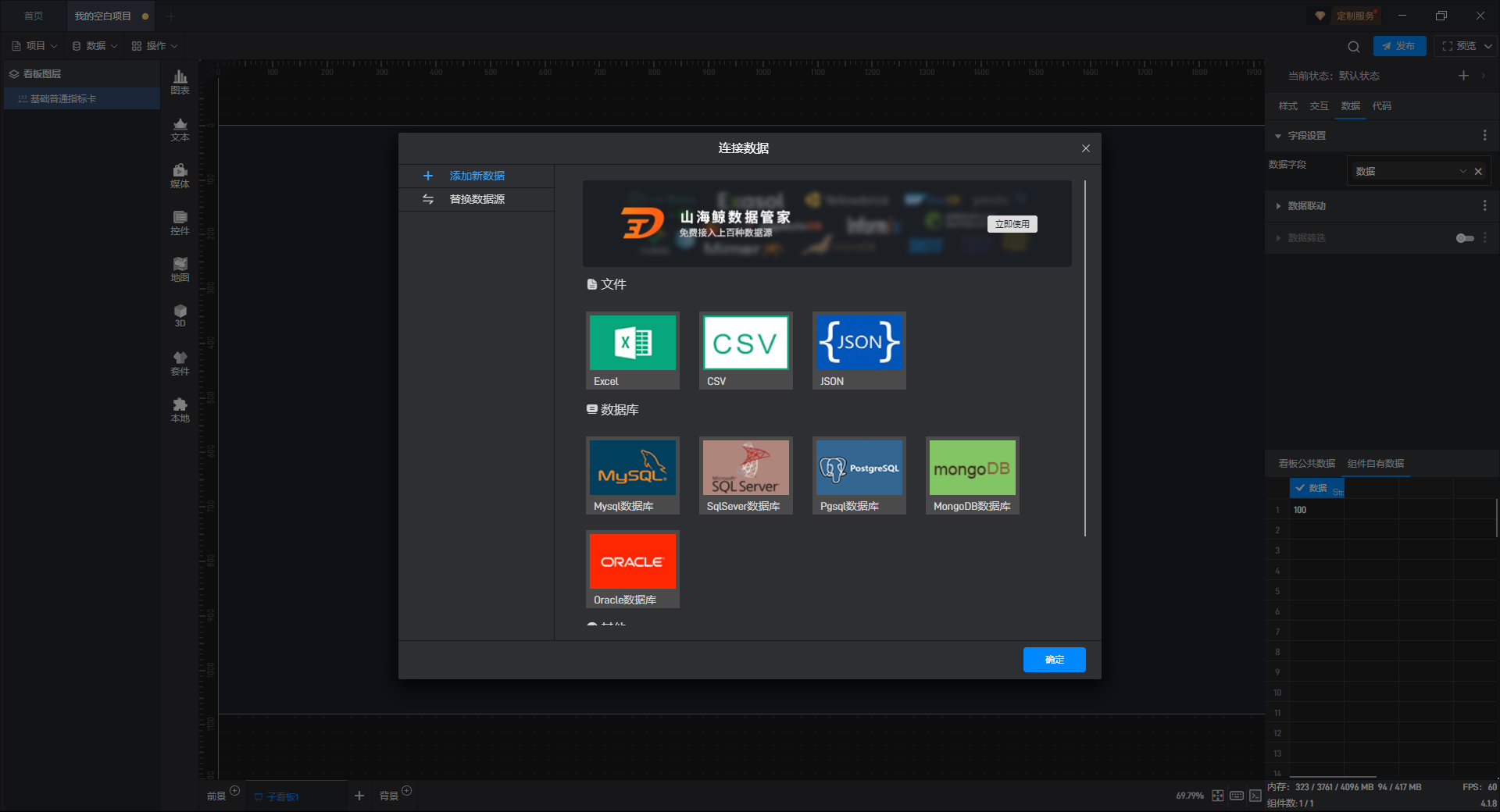

在“连接数据”的窗口中，选择对应的数据源类型。

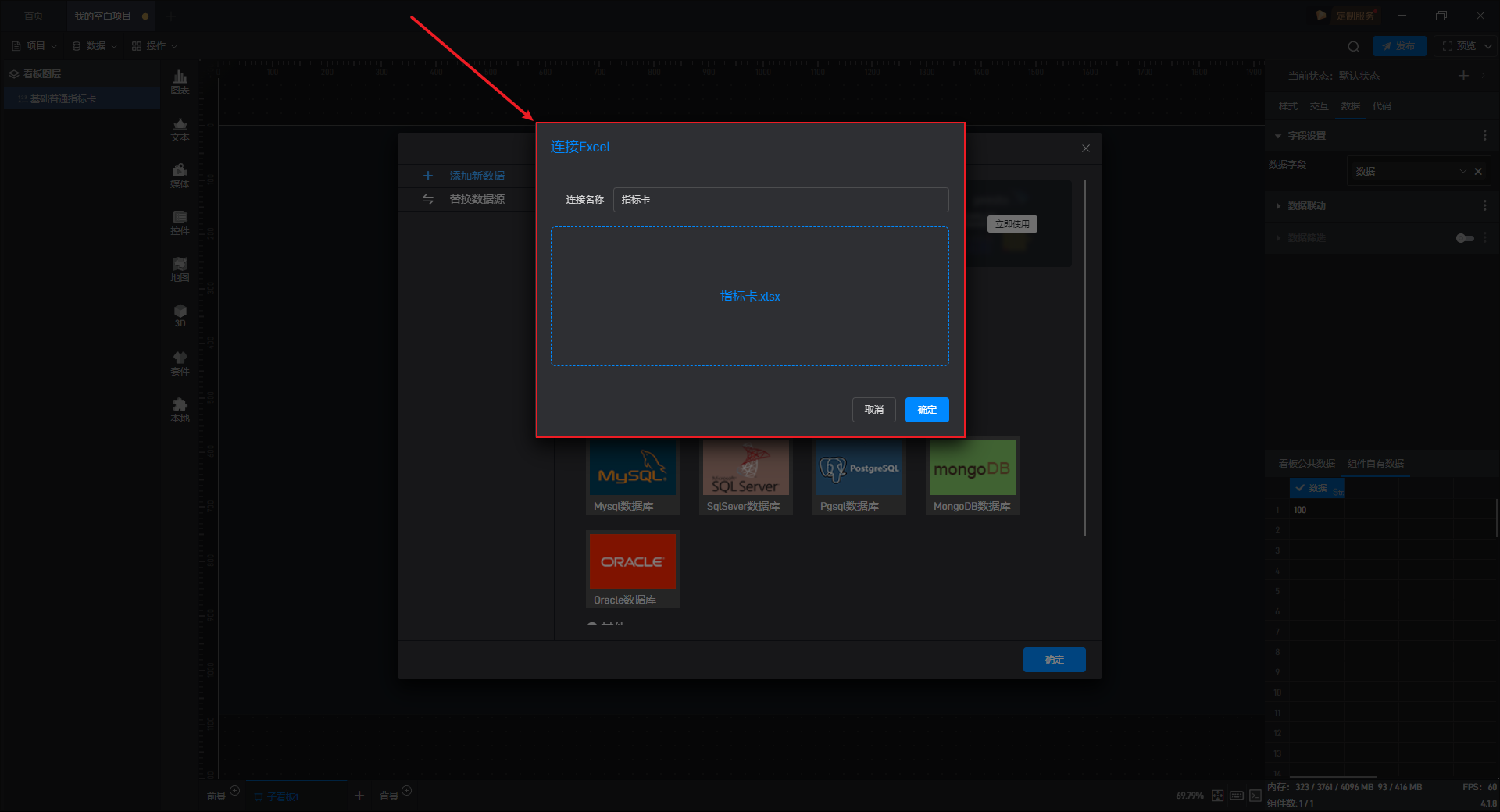

下面以添加Excel 数据源为例：（更多数据源添加方式请参看教程：连接数据）

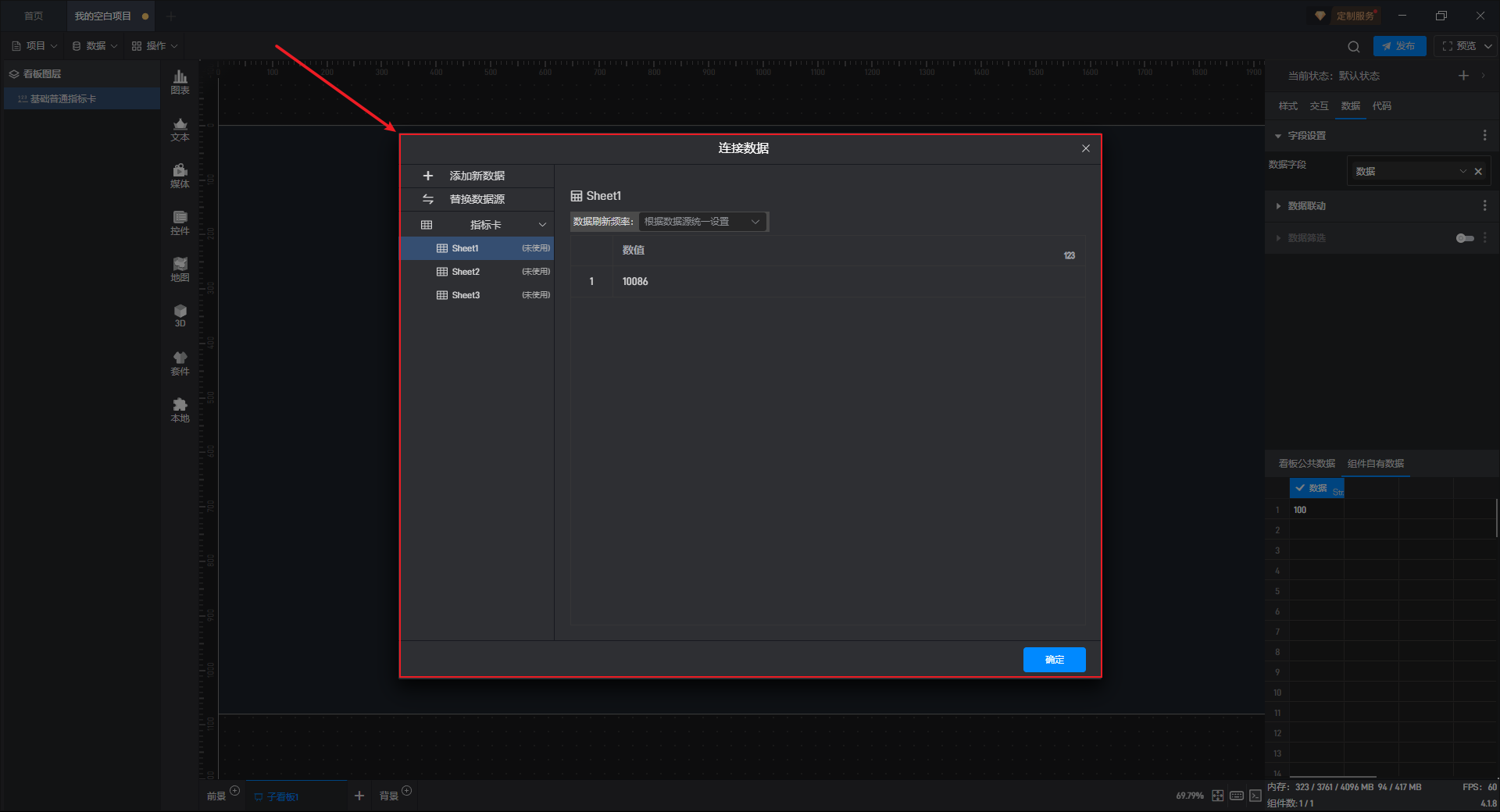

点击“确定”即添加完成，然后就可以在“连接数据”的窗口中查看详细的数据。

第二步：设置数据字段

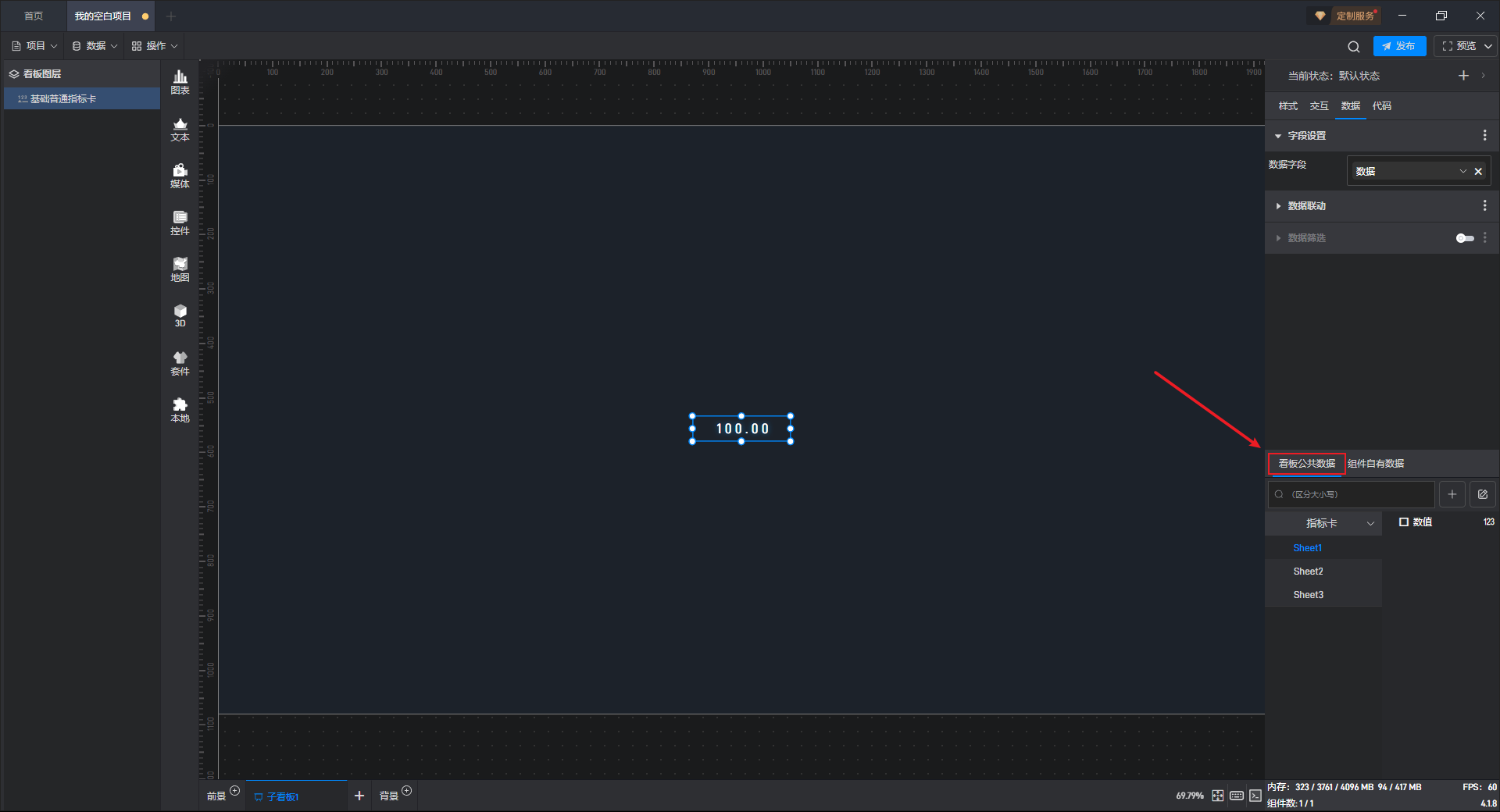

点击选中组件，在右侧“数据”设置窗口中切换到“看板公共数据”（同一个项目中所有数据源是共享的）。

修改数据字段前，我们需要先删除当前的字段，点击字段右侧的叉可以删除这个字段。

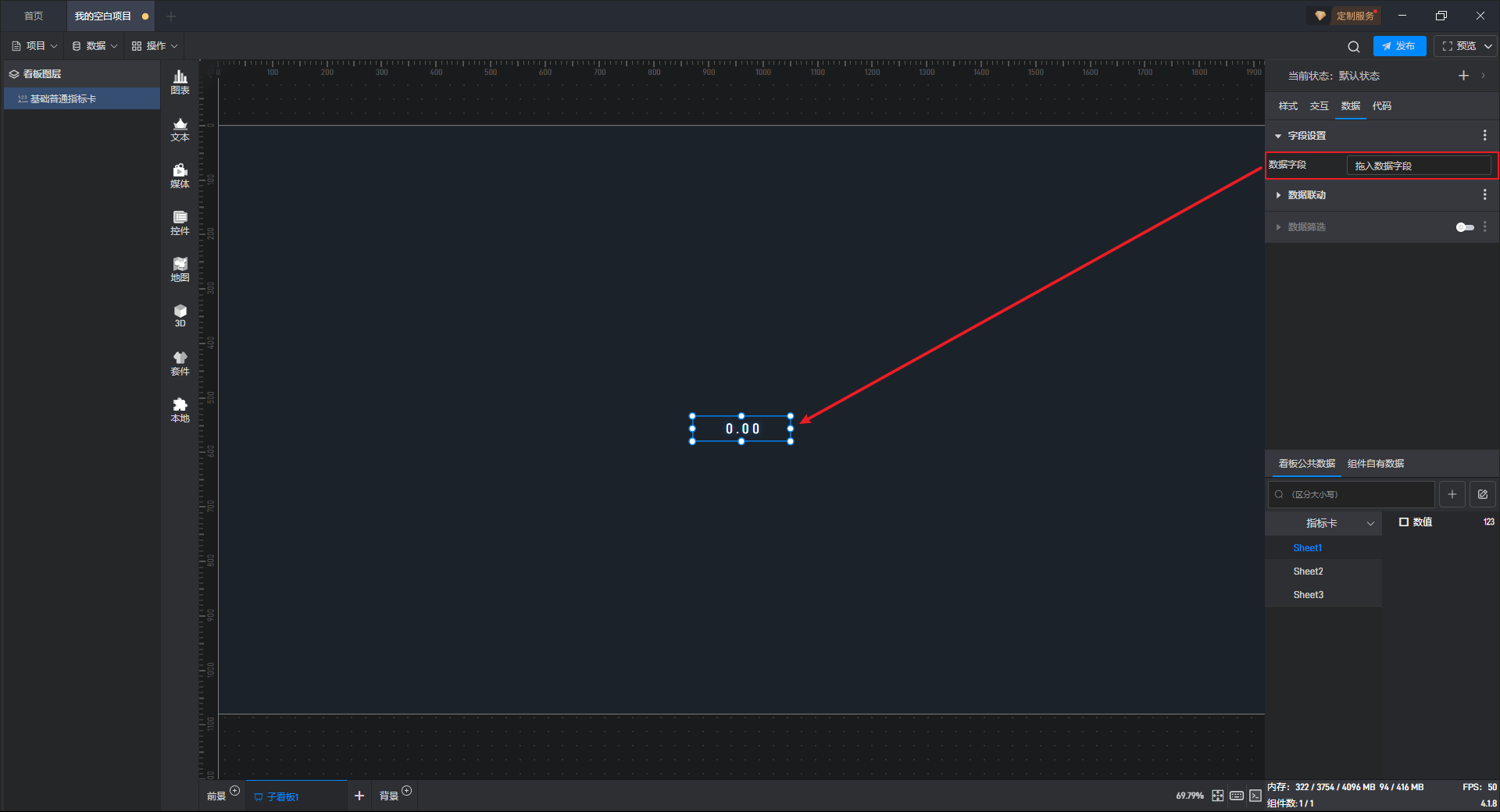

删除当前字段后，右侧字段栏为空，同时组件会显示“异常值”。

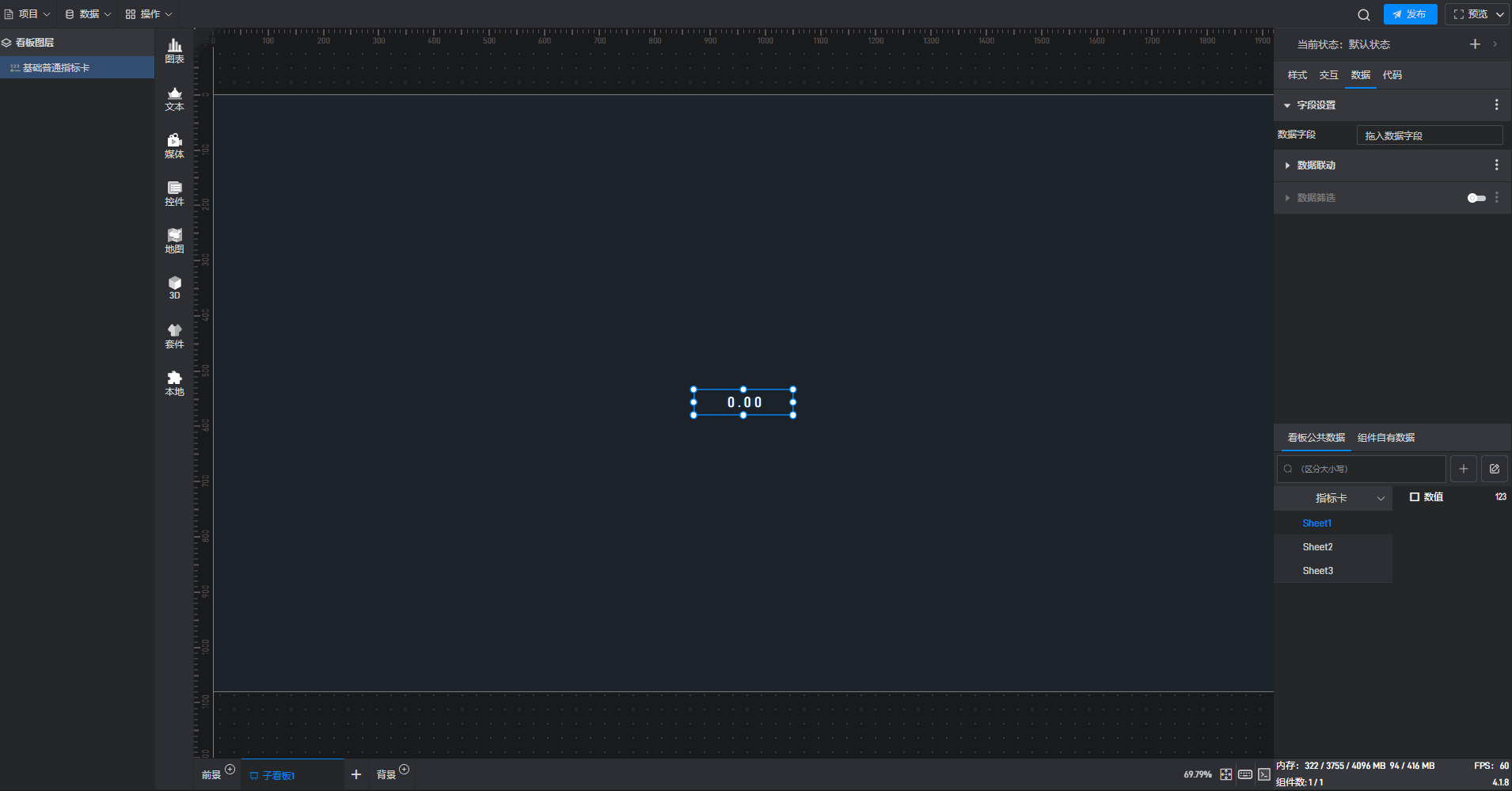

接下来我们把新的数据字段添加到组件的字段设置中。

3. 设置组件样式

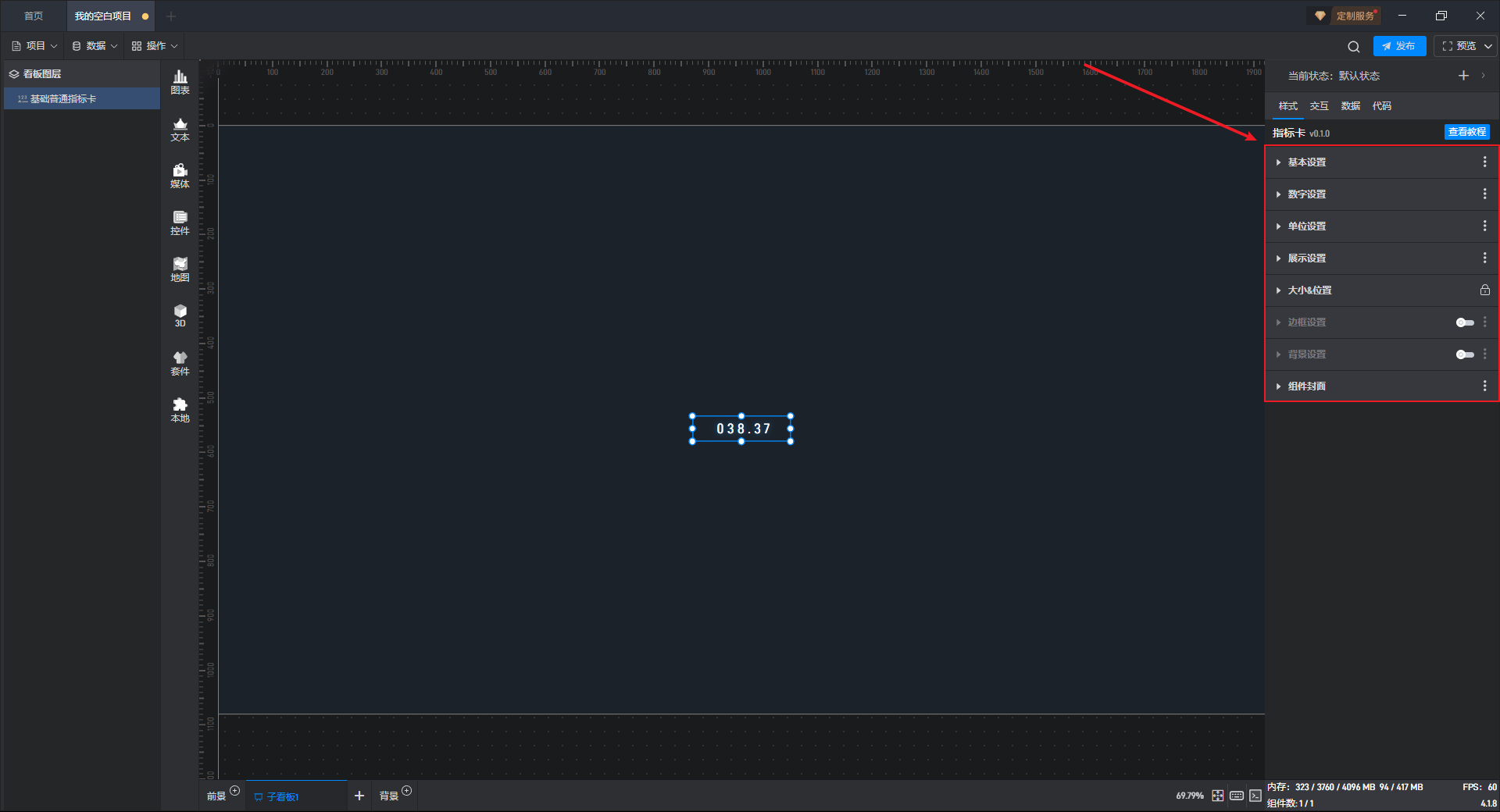

点击选中组件，在右侧“样式”设置窗口中可以看到多个不同的设置分类，每一个分类里都有不同的设置项，这些分类和设置项根据不同的组件会有不同的内容。

3.1. 固定样式设置

所谓固定样式，就是设置完之后一直保持的组件样式，这是和 3.2 章节中的条件样式相对应的，条件样式就是根据数据的变化改变组件的样式。

在样式中可以设置指标卡组件的位置、颜色、坐标轴、提示信息和动画等。

下面我们按照每一个设置项给大家介绍一下具体的设置。

3.1.1 基本设置

配置项	说明
不透明度	1）根据个人喜好或整体和谐度合理地使用透明度，会让大屏布局更美观；	2）这个设置项的一个常见用法是结合条件样式/交互/多状态来实现组件的显示和隐藏。

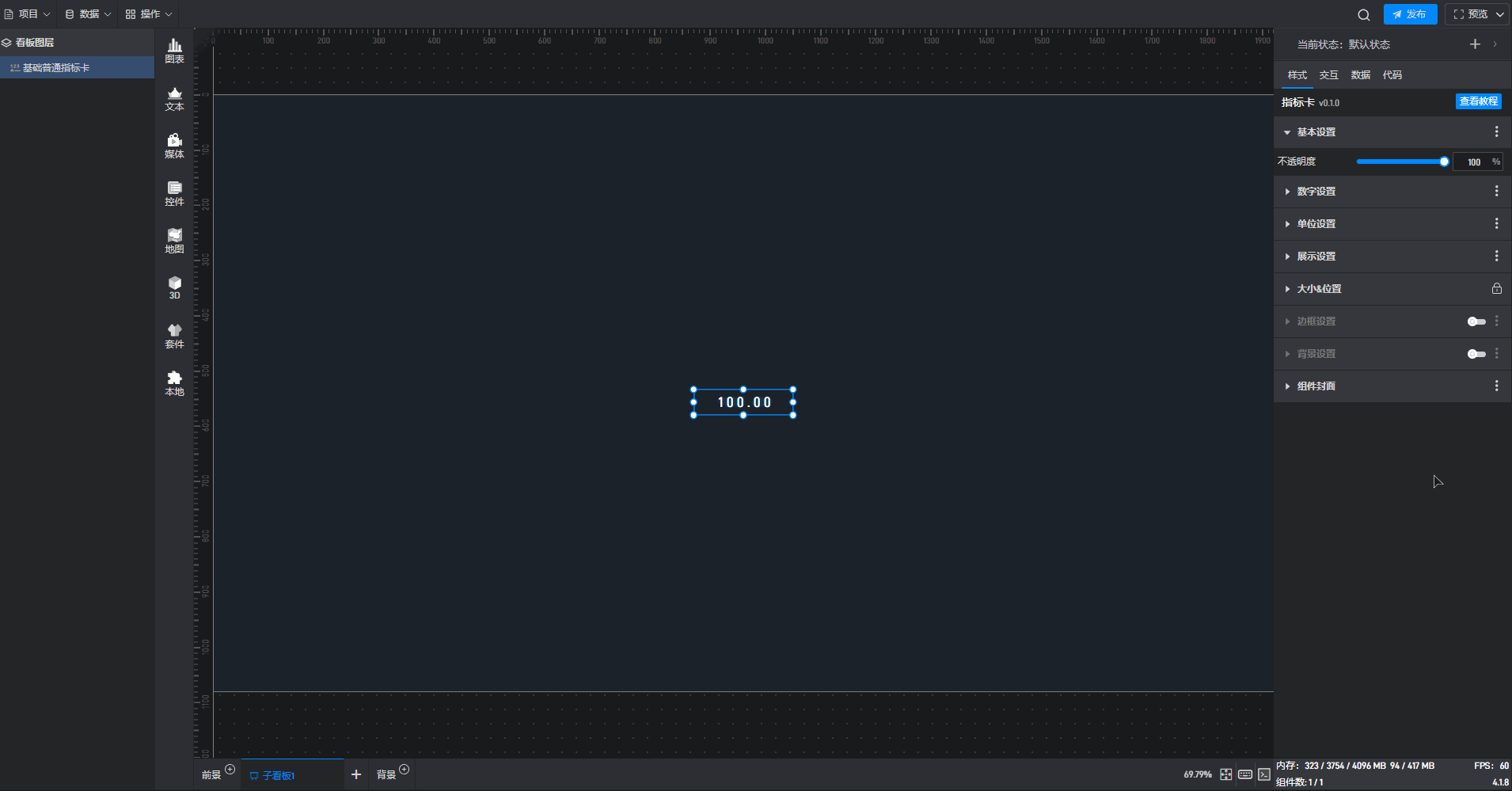

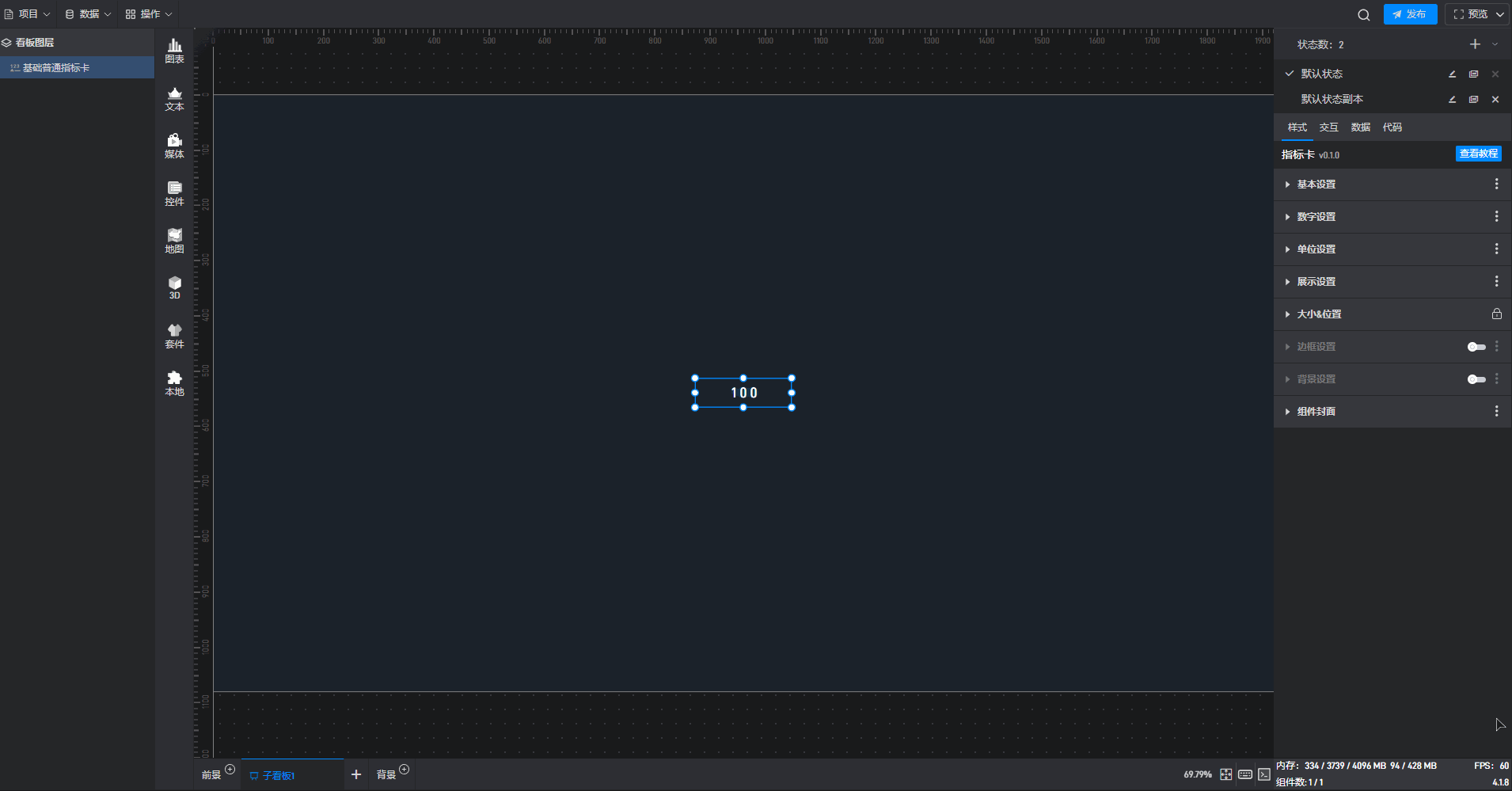

指标卡 透明度变化，如下图所示：

3.1.2 数字设置

（1）数字格式

配置项	说明
异常值	数据异常时显示的数值。
逗号分隔	使用逗号作为分隔符来分隔数据。
数据格式	数据格式分为“数值”和“百分比”2 种，需根据组件勾选的数据字段类型来选择。
小数位数	根据数据字段具体数据来手动输入小数点后位数，默认填入“2”。
小数补零	开启按钮后会根据手动输入的“小数位数”在小数点后添加“0”，使小数达到一定的位数，使数据看起来更整齐。

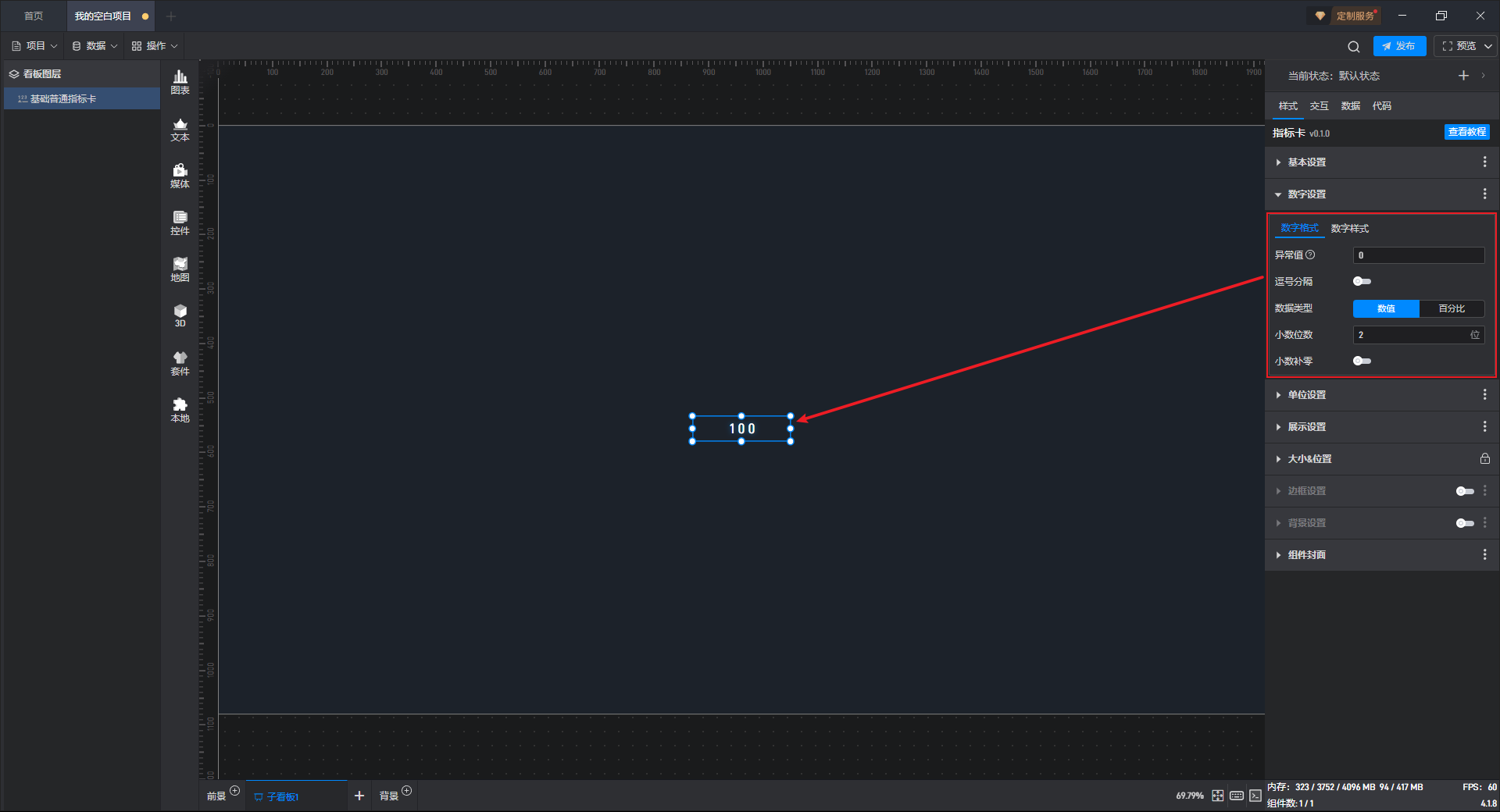

指标卡 关闭小数补零，如下图所示：

3.1.3 单位位置

（1）全局

配置项	说明
单位	可以自行填入单位（也可以是%等符号）
水平/垂直偏移	自定义设置单位字体水平方向和垂直方向上的偏移量，默认值皆为“0px”。

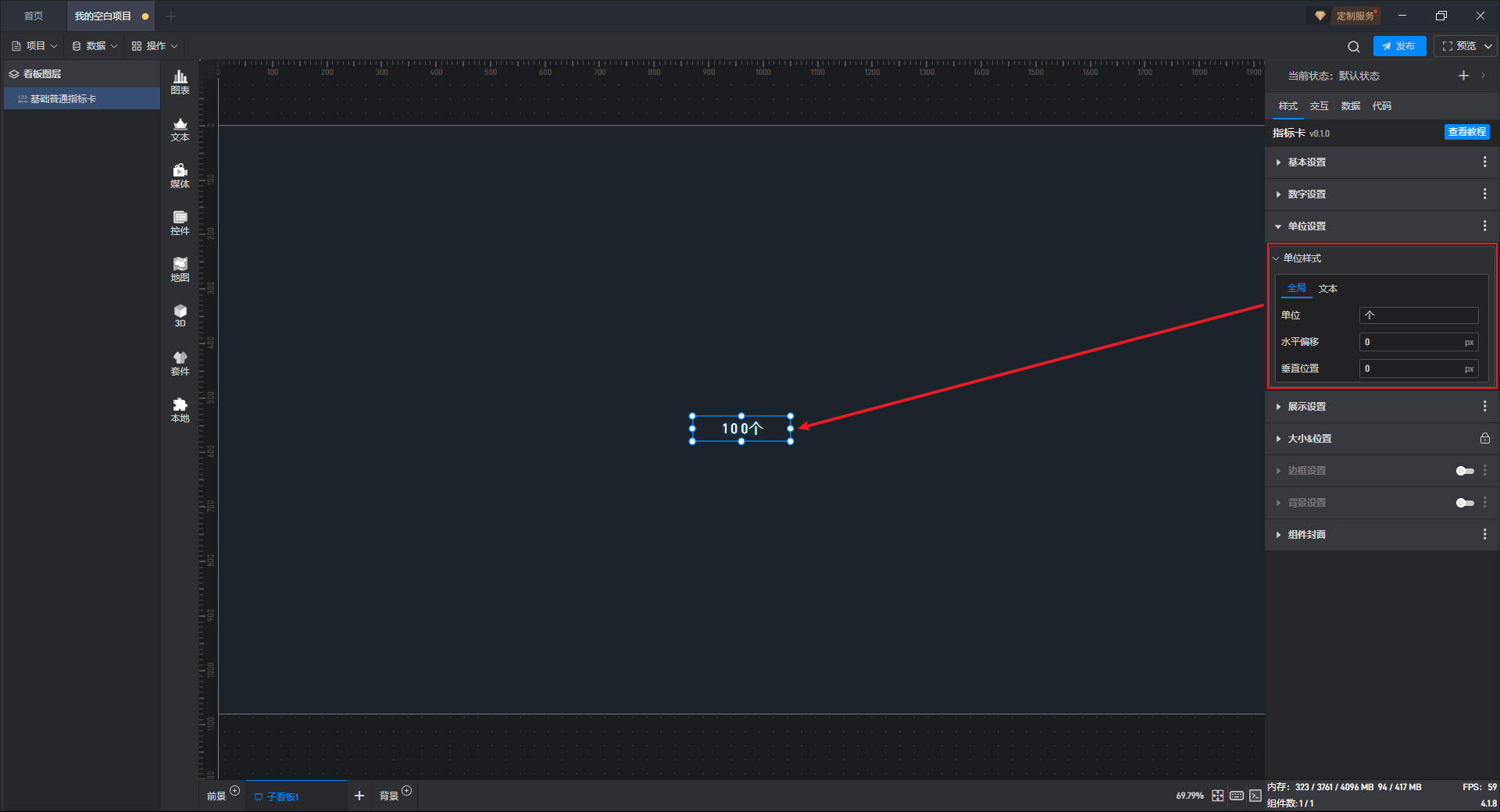

指标卡 显示单位设置，如下图所示：

（2）文本

配置项	说明
字体	可在此处对单位字体进行字体大小、颜色等配置。
发光颜色	对单位字体发光进行颜色的配置。（颜色设置方式可以参看教程：设置颜色）
发光程度	自定义设置单位字体的发光程度，默认值为“0px”。
发光水平/垂直偏移	自定义设置单位字体的发光水平方向和垂直方向上的偏移量，默认值皆为“0px”。

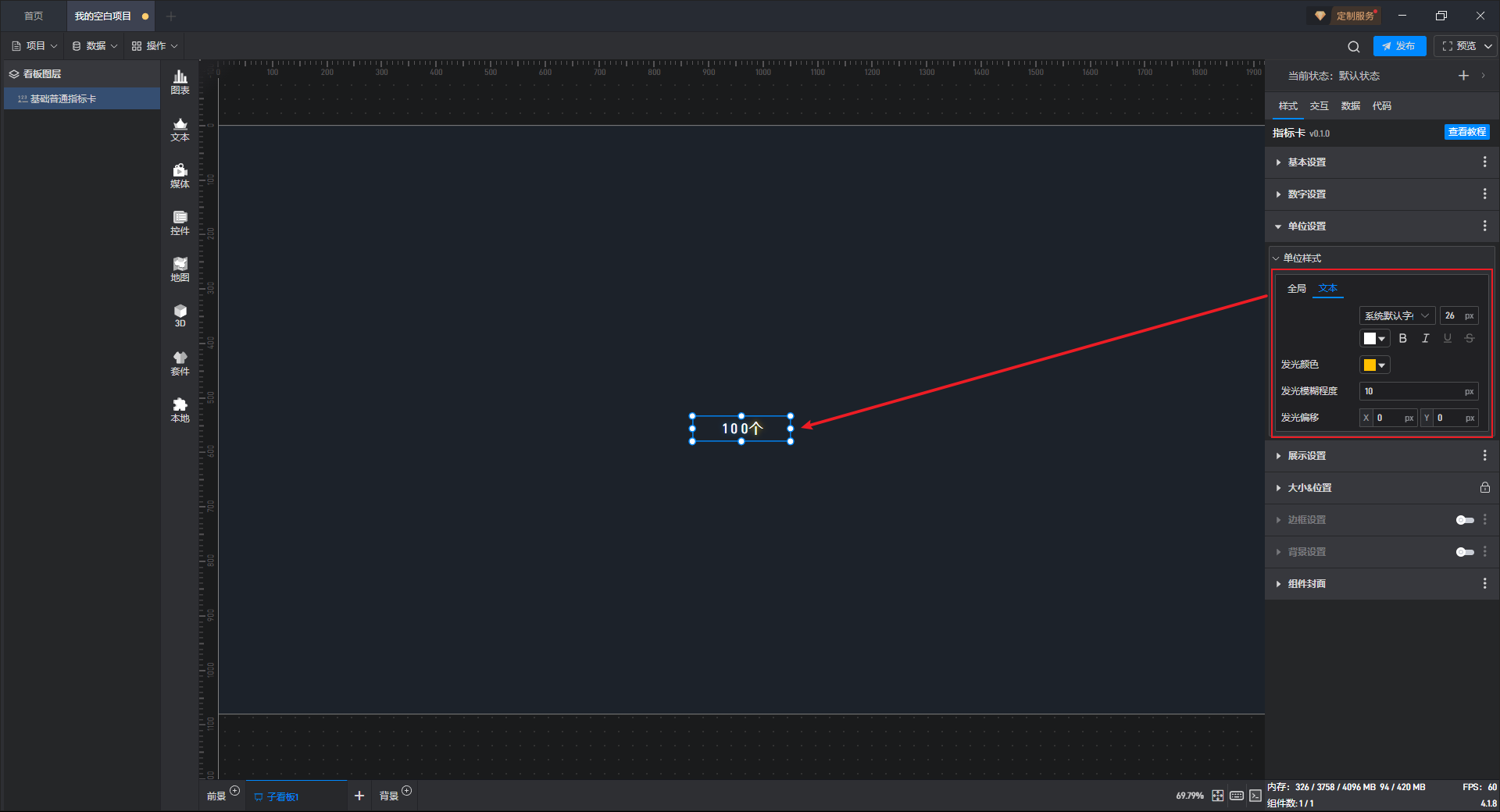

指标卡 单位发光设置，如下图所示：

3.1.4 展示设置

在此处设置组件中数据的展示形式。

配置项	说明
播放动画	开启此按钮后，组件动画才能生效。
动画类型	可设置动画为“从零递增”或“更新”类型。
动画延迟时长	动画生效后延迟的时长，默认延迟“1 秒”。
单个动画持续时长	动画的播放时长，默认持续“1 秒”。
循环播放动画	未开启此按钮时，动画只在启动全屏时播放一次；开启此按钮后，才会按照间隔时间循环播放动画。
循环间隔	自定义设置动画循环间隔，默认间隔“10 秒”。

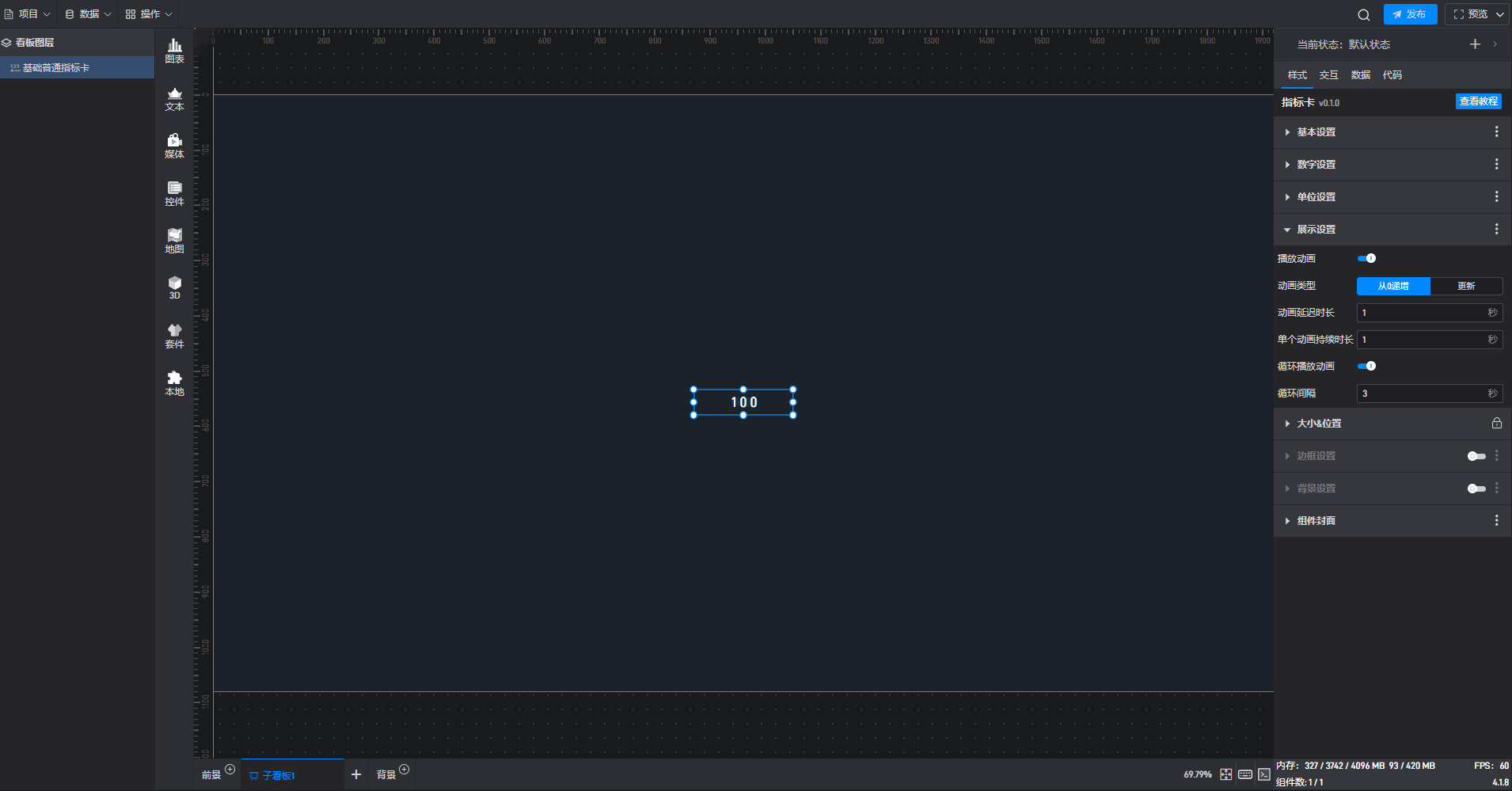

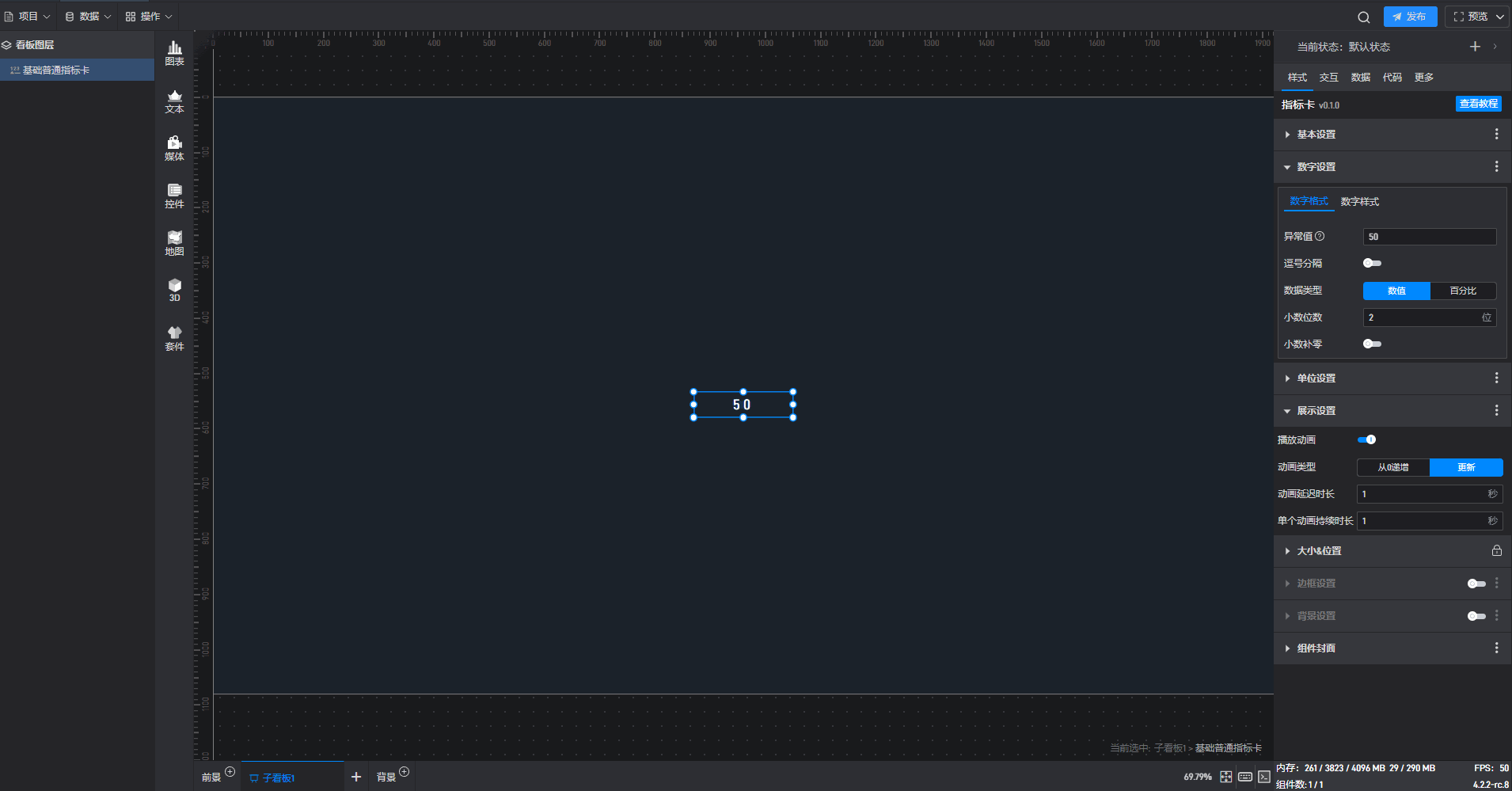

指标卡 从零递增样式，如下图所示：

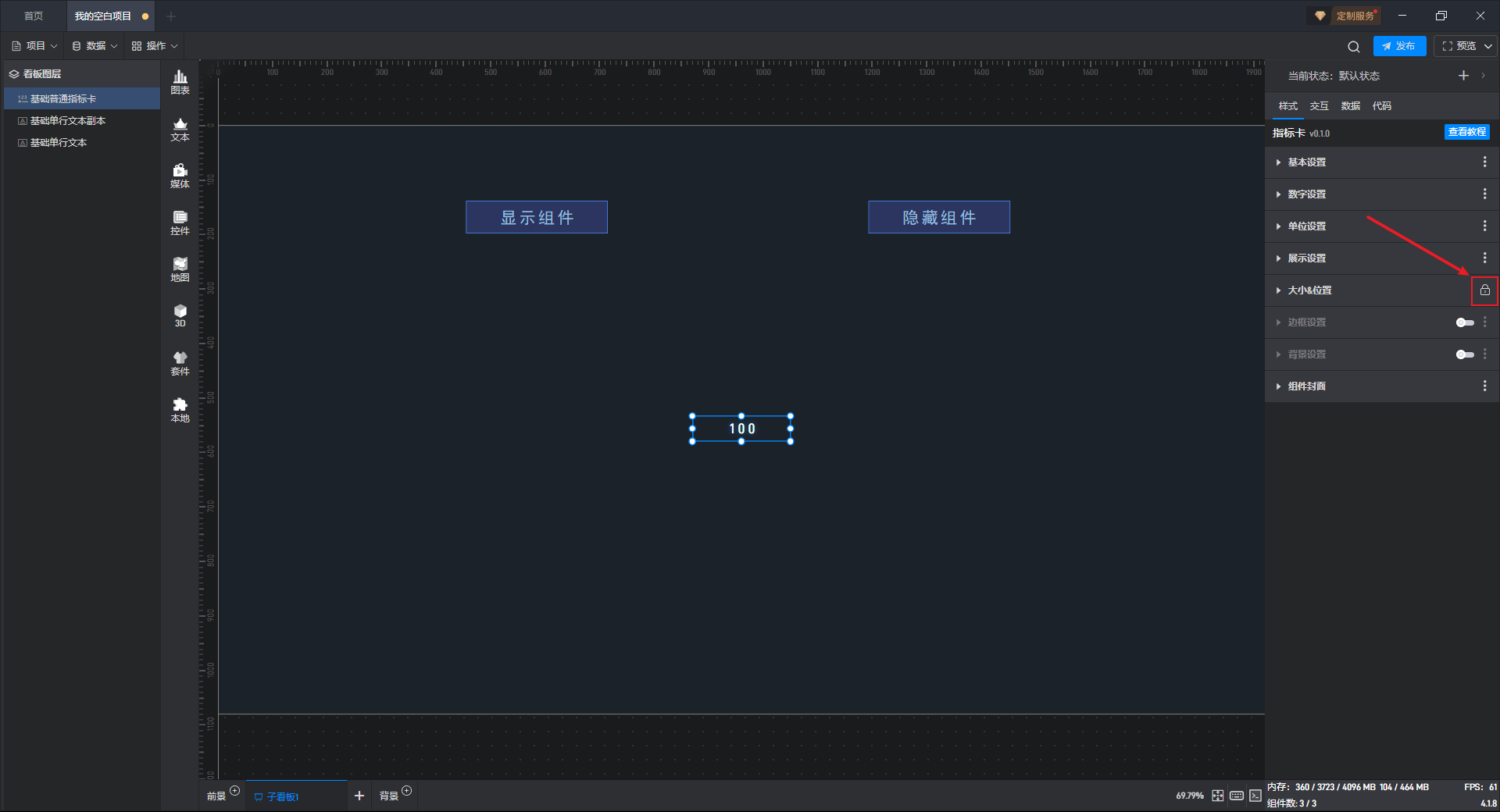

3.1.5 大小＆位置

可以通过直接点击和拖动组件来调整大小和位置，也可以通过直接输入X 坐标、Y 坐标、宽和高的方式来设置。

配置项	说明
组件大小	组件的 X、Y 轴坐标，X 坐标为组件左上角距离页面左边界的像素距离，Y 坐标为组件左上角距离页面上边界的像素距离。
组件位置	即组件的宽度和高度，单位为px。
组件旋转	三维空间旋转可以输入任意数值，数值对应角度向 X 轴/Y 轴旋转。

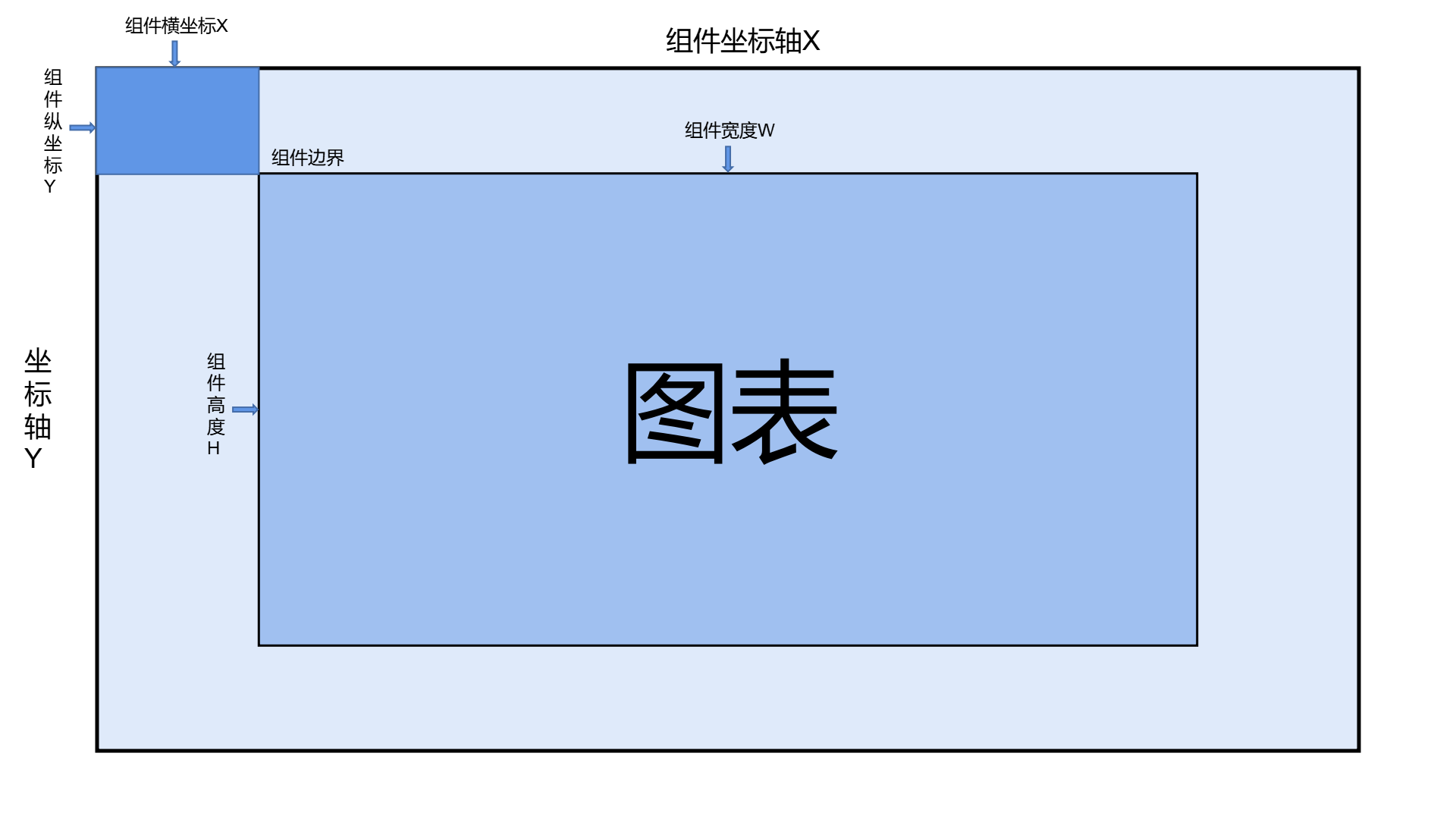

基础普通指标卡 大小＆位置参数示意图，如下图所示：

3.1.7 边框设置

开启“边框设置”按钮后，组件中才会显示边框样式，才可以对组件整体边框样式进行配置。

配置项	说明
边框颜色	对组件边框的颜色单独进行配置。
边框宽度	组件边框的粗细程度，默认宽度为“1px”。
圆角半径	边框形状，默认半径为“0px”。
边框样式	可选“实线”“虚线”“点状线”和“无边框”4 种边框样式。

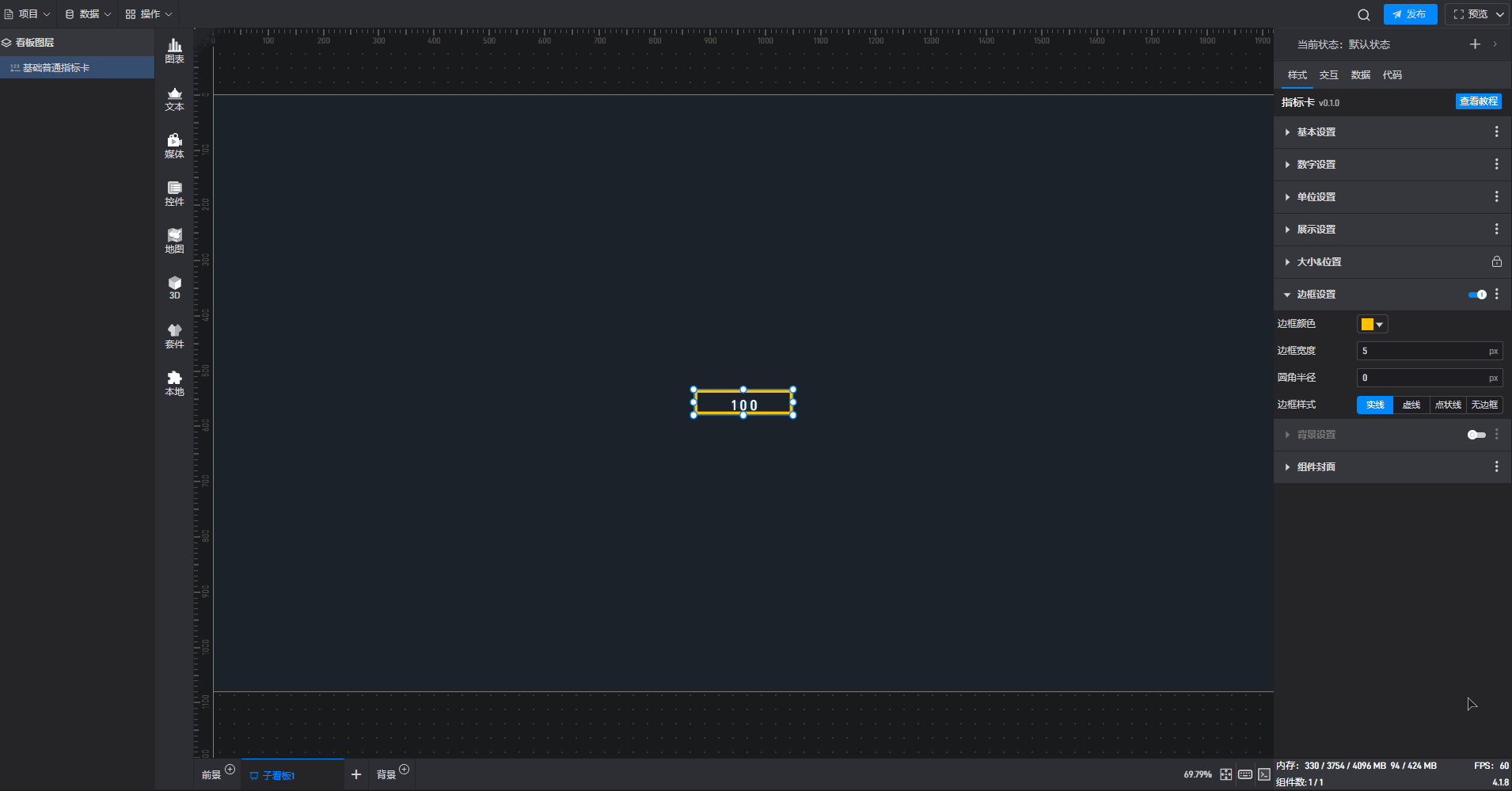

基础普通指标卡 边框样式，如下图所示：

3.1.8 背景设置

组件默认没有背景颜色，如果需要设置背景颜色，需要先开启“背景设置”项按钮。

配置项	说明
背景颜色	对组件背景的颜色单独进行配置。
背景图/视频	可在此处添加本地图片或视频，充当组件背景。
背景裁剪	添加本地图片/视频后对其进行裁剪。
填充方式	背景“拉伸填充”方式下，图片会根据目标区域的大小进行拉伸或压缩，以完全覆盖该区域；背景“平铺填充”方式下，会将图片按其原始大小和比例不变的方式铺满整个区域。
是否使用点九	开启此按钮后，进行点九编辑。
点九编辑	鼠标拖动蓝色像素边框进行编辑，指定可以进行拉伸的区域。
背景模糊	使背景变得模糊或虚化，默认模糊程度为“0px”。

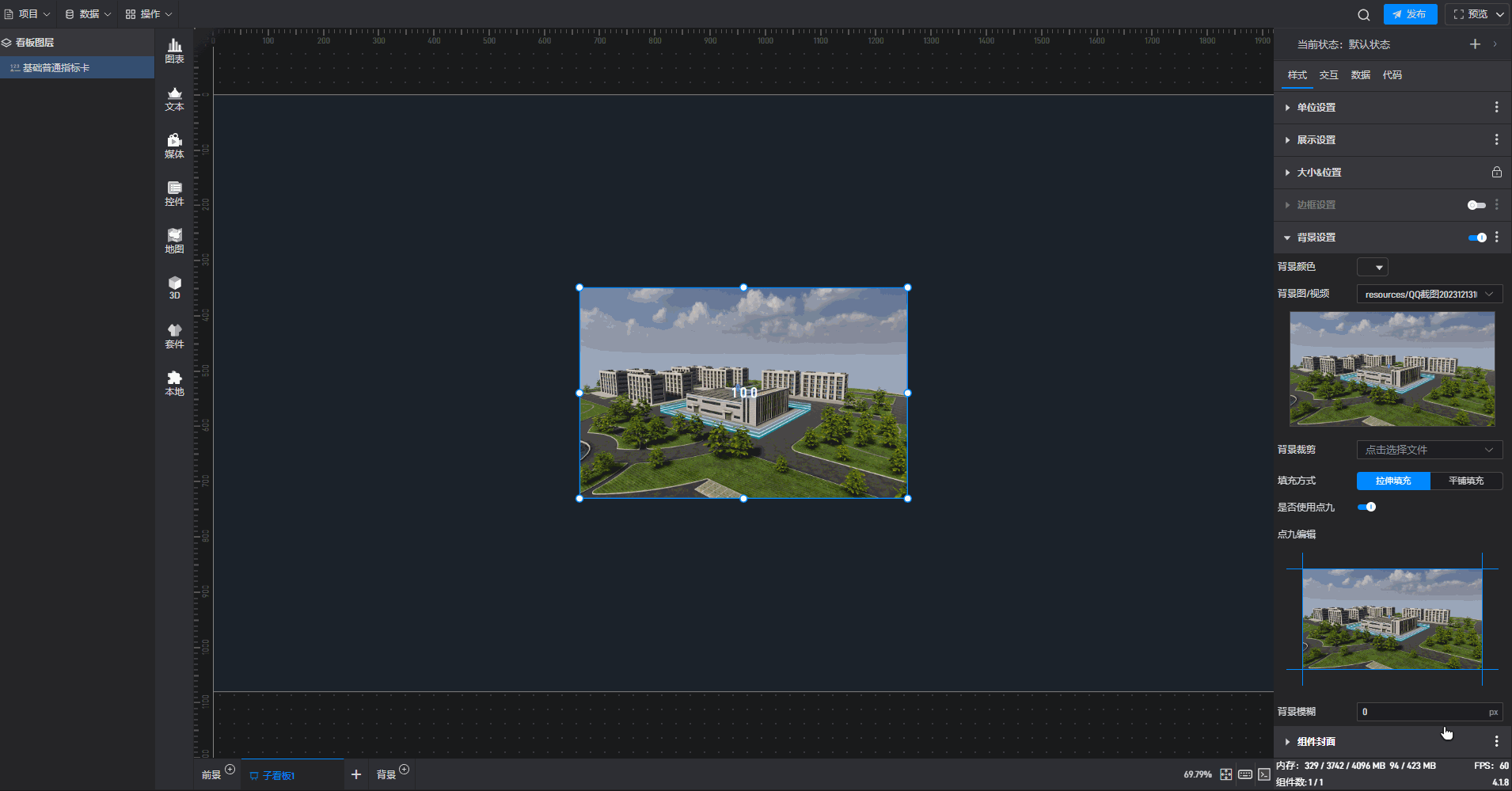

基础普通指标卡 使用点九填充背景样式，如下图所示：

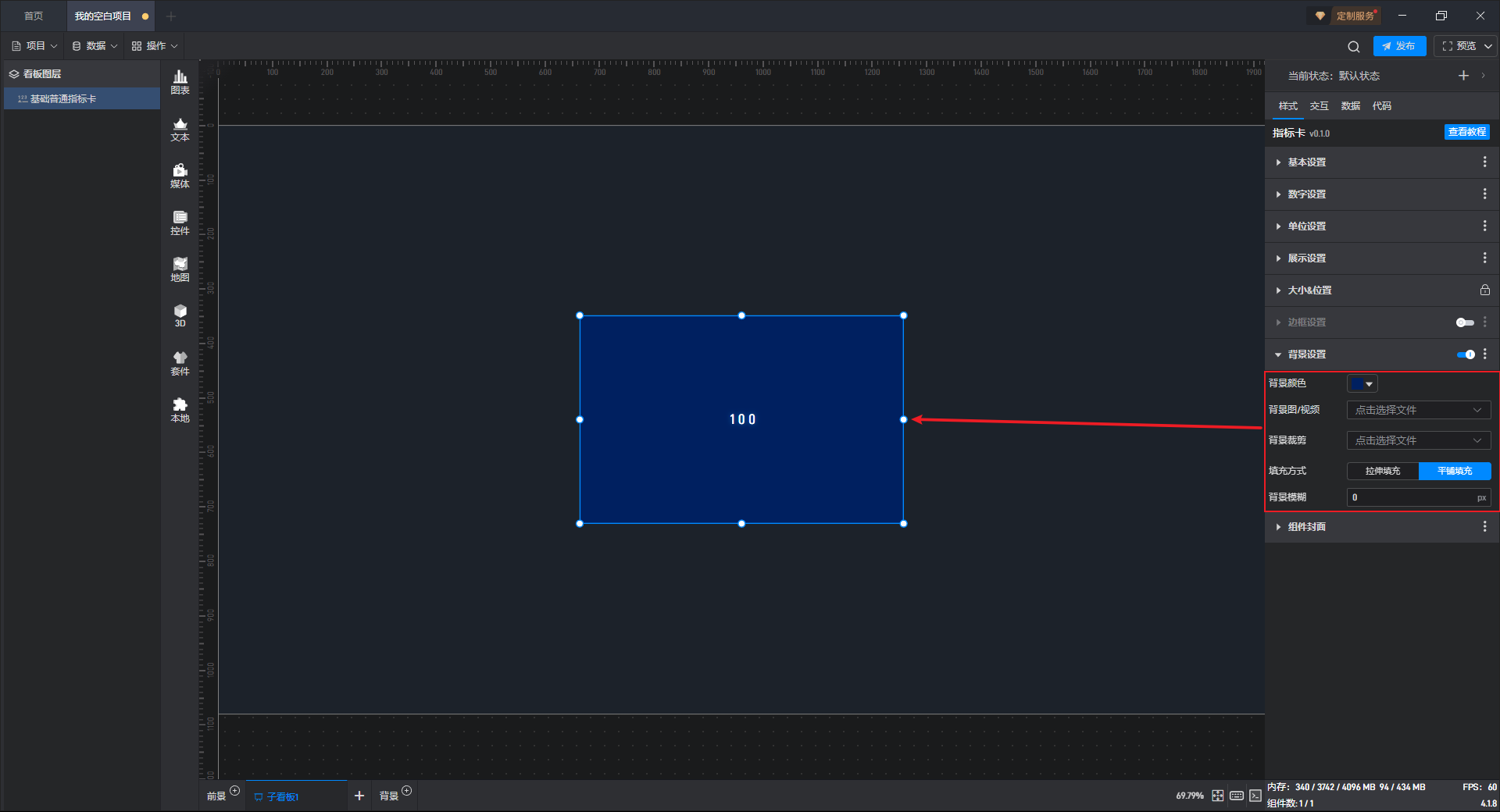

指标卡 有背景色样式，如下图所示：

3.2.条件样式设置

所谓条件样式，就是组件会根据数据条件变化的样式。（关于数据条件的设置请参看教程：数据条件）
几乎所有的设置项都可以进行条件样式的设置，但是不同的设置项在设置条件样式时稍有区别，具体有以下两种方式：

方式 1：在扩展设置菜单中设置

大部分设置项的条件设置方式都为方式 1，具体步骤如下：

以“基本设置”中的“不透明度”设置项为例：
点击选中组件，将鼠标移动到该设置项上，就可以看到设置项名称右侧会出现三个点（扩展设置按钮）。

点击这三个点，就可以打开扩展设置的窗口，第一个选项就是“条件样式”。
另外，将鼠标移动到设置项上使用鼠标右键点击，也可以打开扩展设置设置窗口。

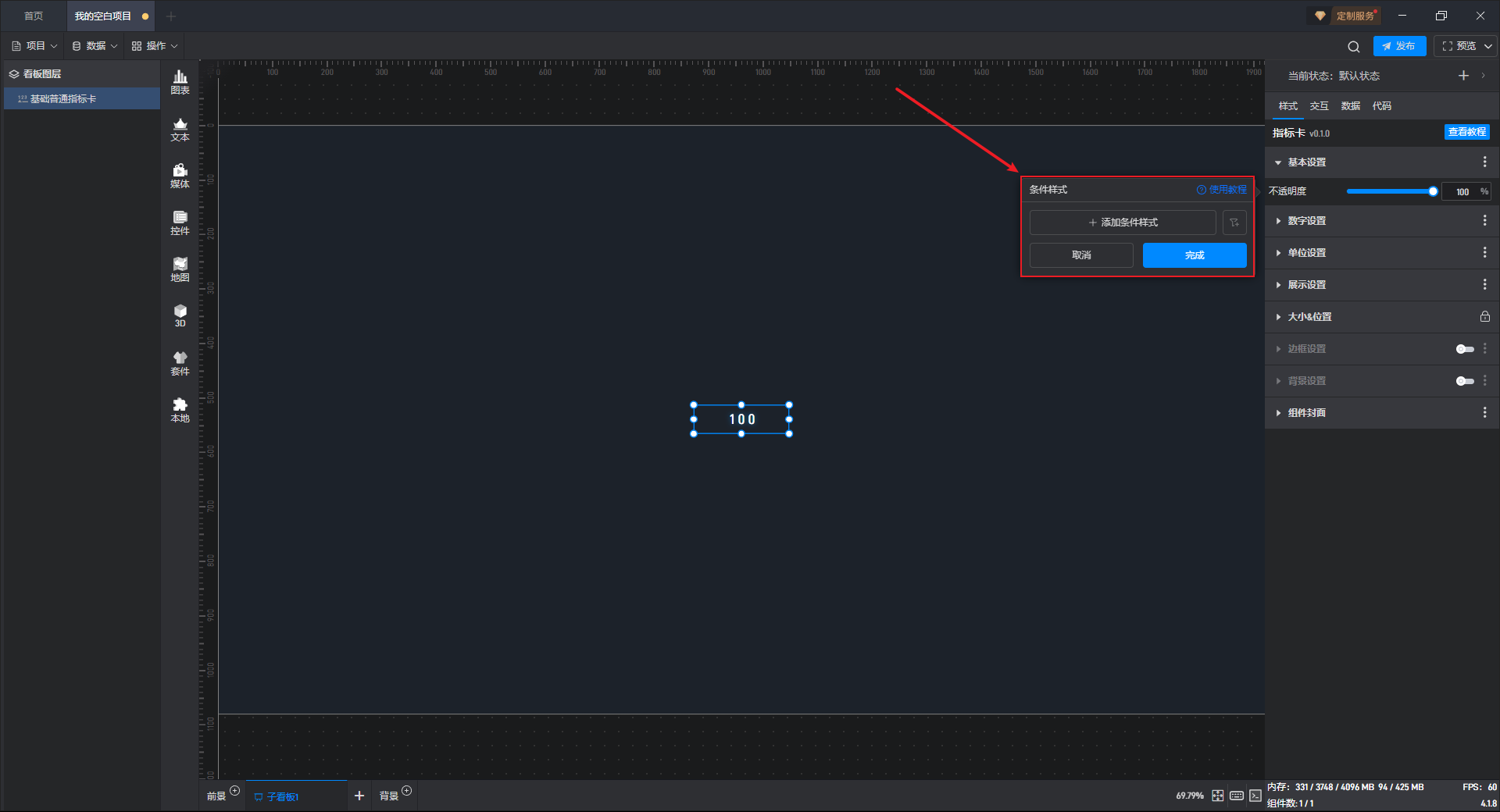

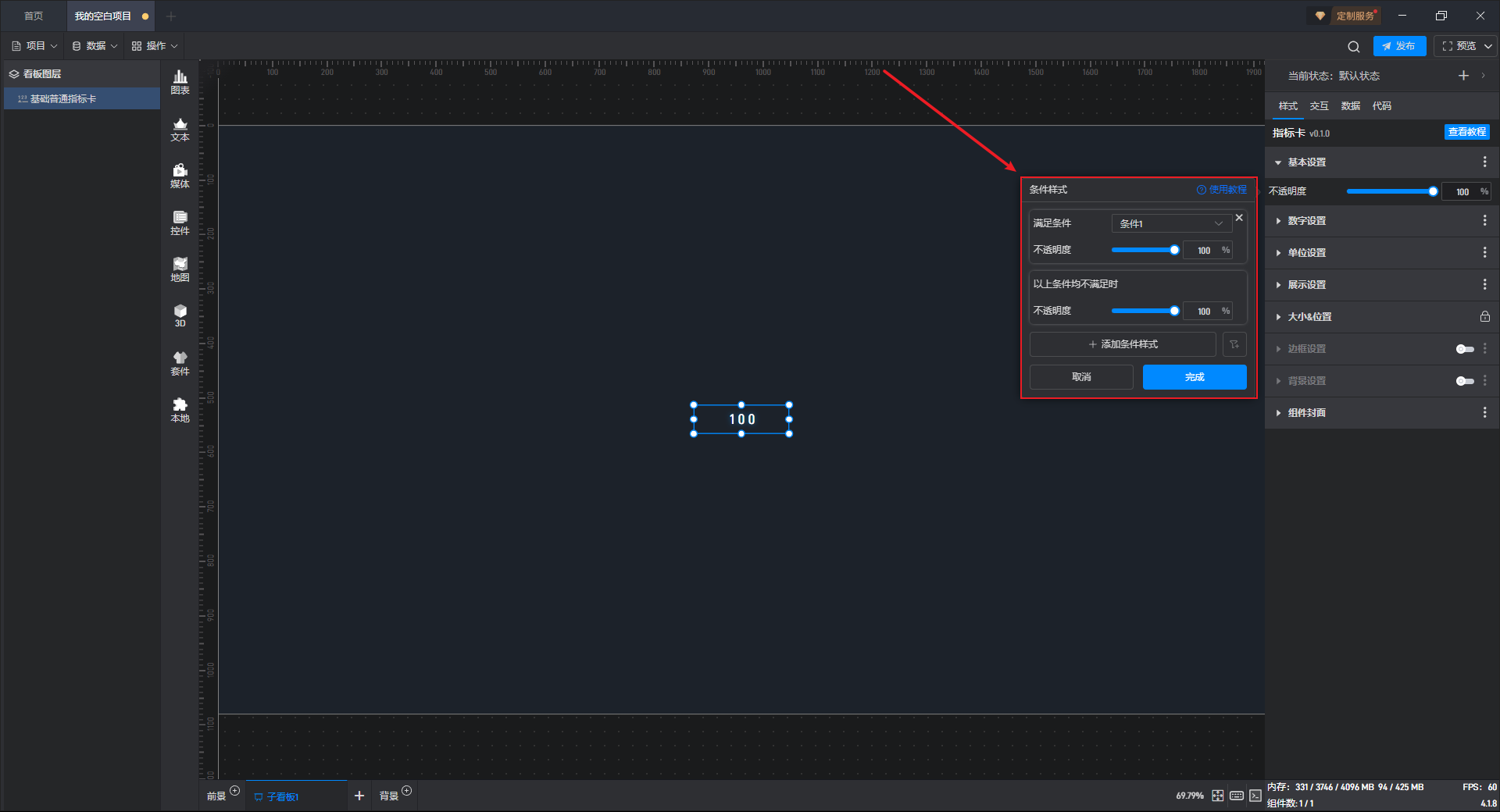

点击“条件样式”可以打开条件样式设置窗口。

点击“+添加条件样式”，然后选择需要触发的数据条件（这里可选的数据条件必须是已有的数据条件）。
根据当前设置项，我们可以设置满足条件 1 时的不透明度数值，以及当条件都不满足时的不透明度数值。

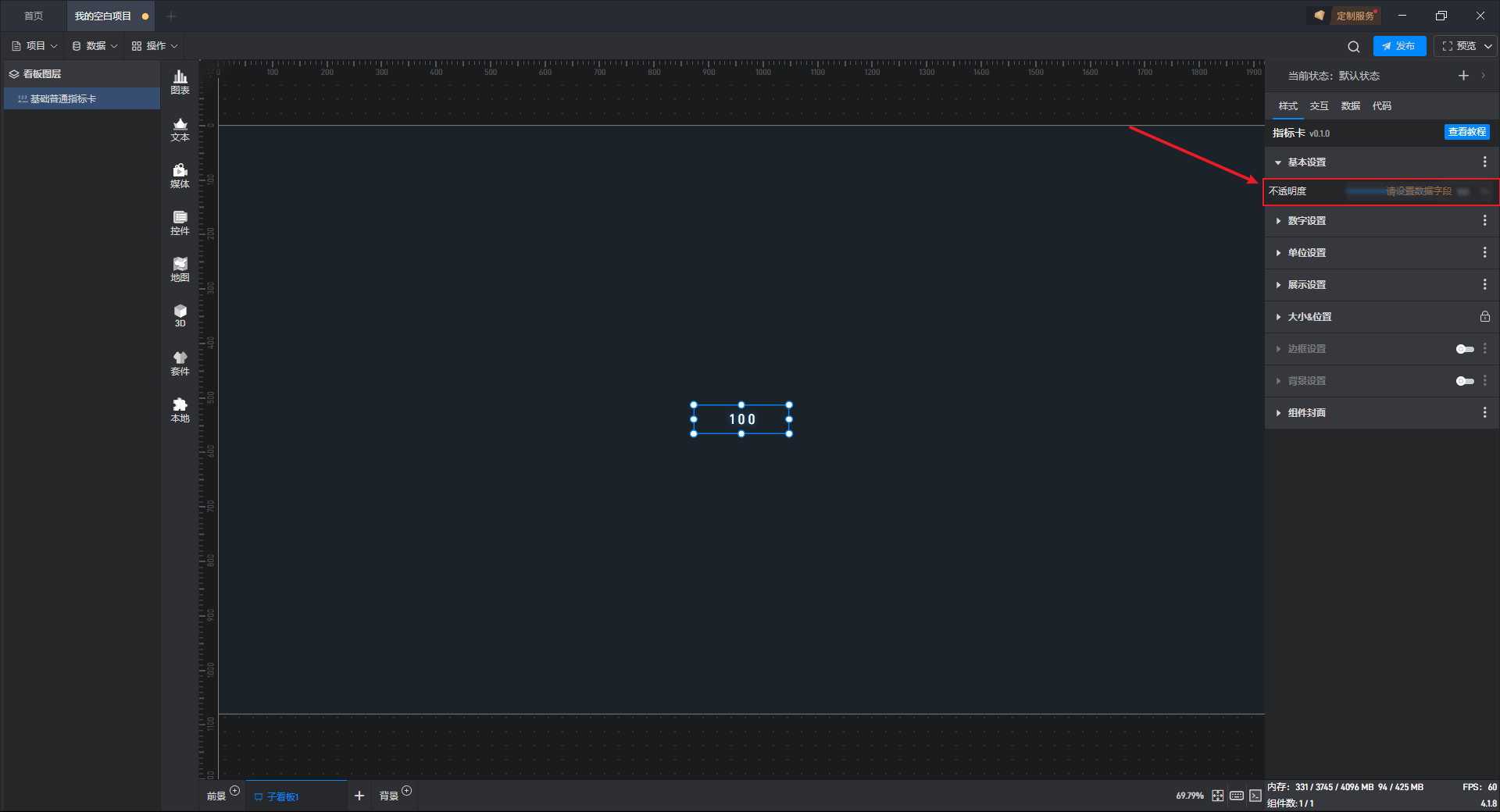

设置完成之后，这个设置项就会出现“已启用条件样式”的提示。

方式 2：直接在设置项中设置

有一些设置项的条件设置方式会直接显示在设置项中，可以直接进行设置，例如比较常用的一个设置就是根据数据条件来改变组件的颜色，但基础普通指标卡组件目前未提供直接在设置项中设置条件样式的方法。

3.3. 通过数据字段设置样式

所有设置项的修改本质都是值的修改，所以所有设置项都可以通过数据字段进行控制，这里需要用到动态数据字段功能。

仍然以“基本设置”中的“不透明度”设置为例：
打开扩展设置的窗口，点击第三个选项“生成数据字段”。

点击后，该设置项就会出现“请设置数据字段”的提示。

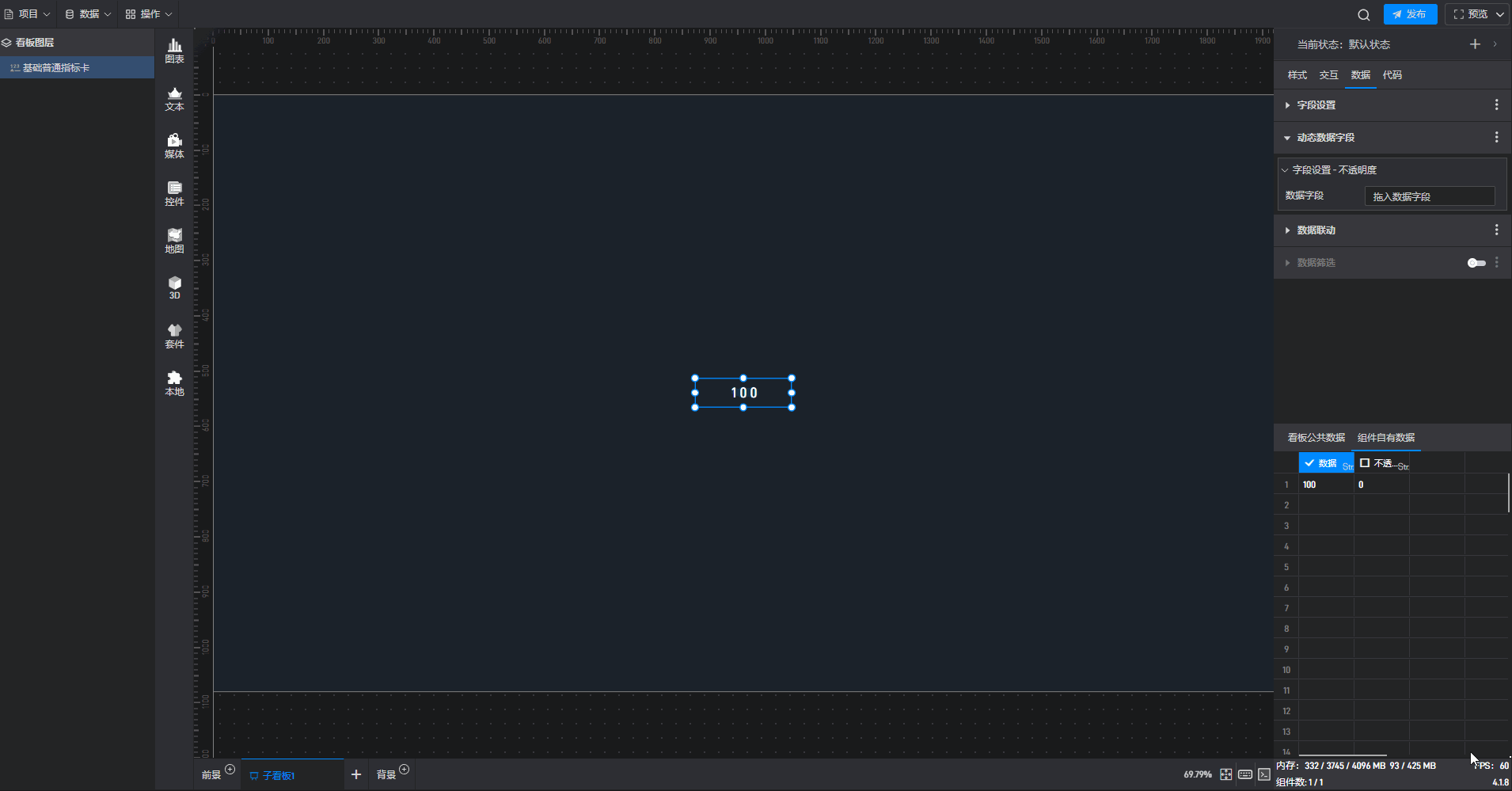

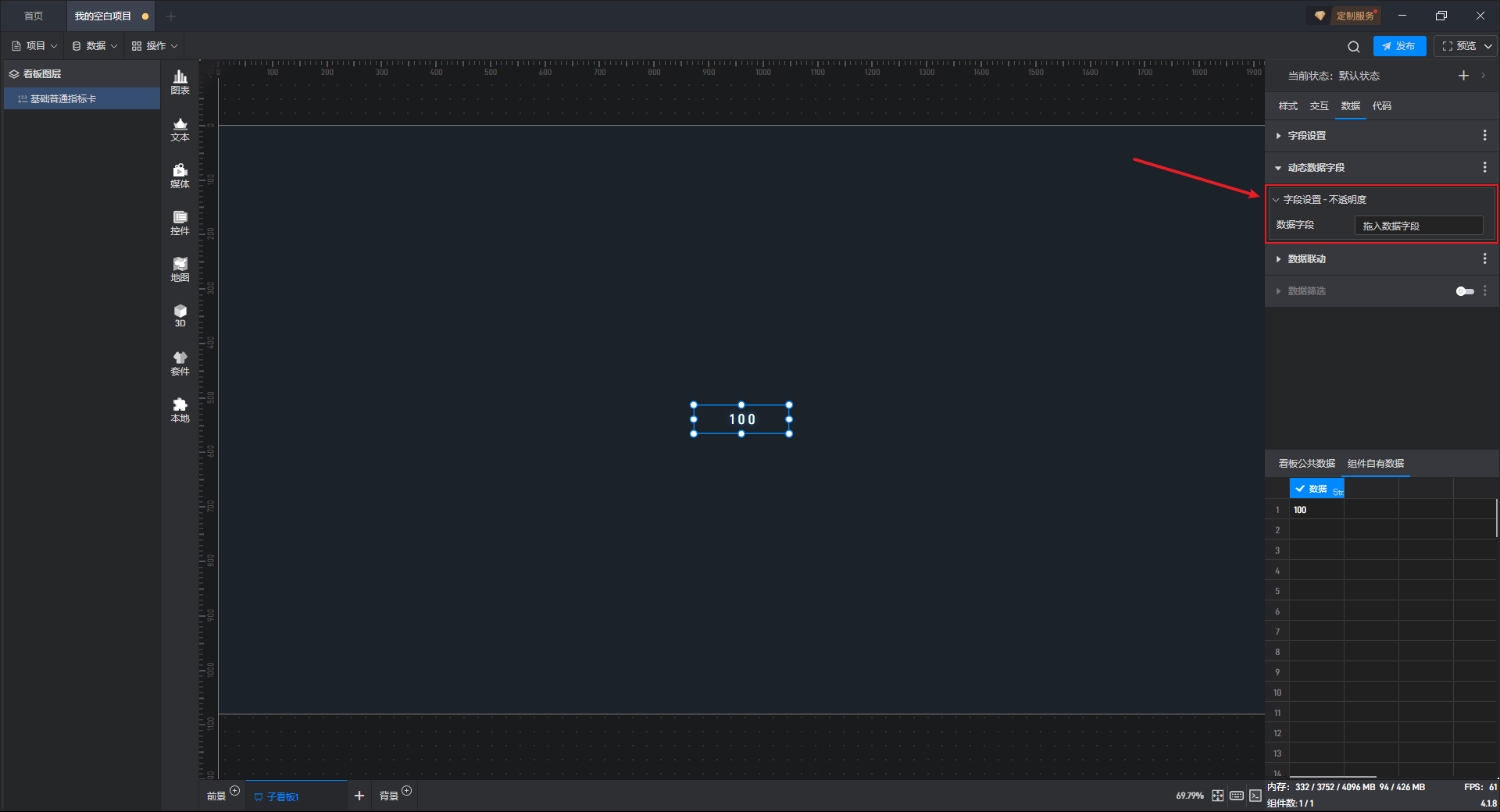

切换到“数据”设置界面，此时可以看到界面中新添加了一个“动态数据字段”的设置项，并且针对刚才选择的“不透明度”设置项生成了一个关联的字段。

接下来我们只需要添加一个数据字段到这里，就可以通过数据控制不透明度了。
这里我们添加的数据字段中，数值是 0，所以最终效果是，通过动态数据字段将不透明度的数值修改为 0，从而让组件变成了隐藏。

4. 设置组件交互

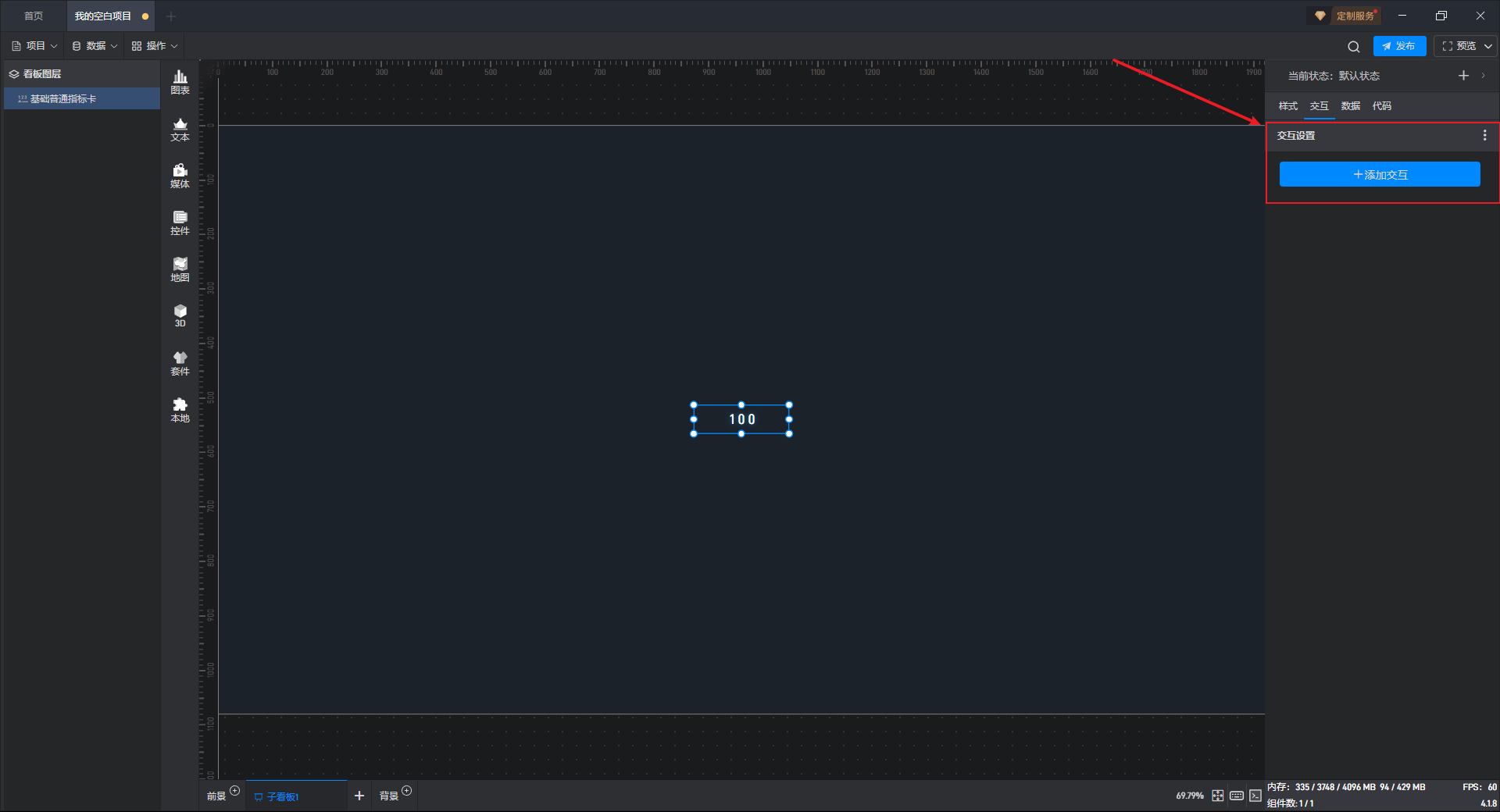

点击选中组件，在右侧设置窗口中切换到“交互”，可以对当前组件的交互进行添加和删除。
对于文本类组件，通常不需要设置动画之外的交互。

5. 二次开发

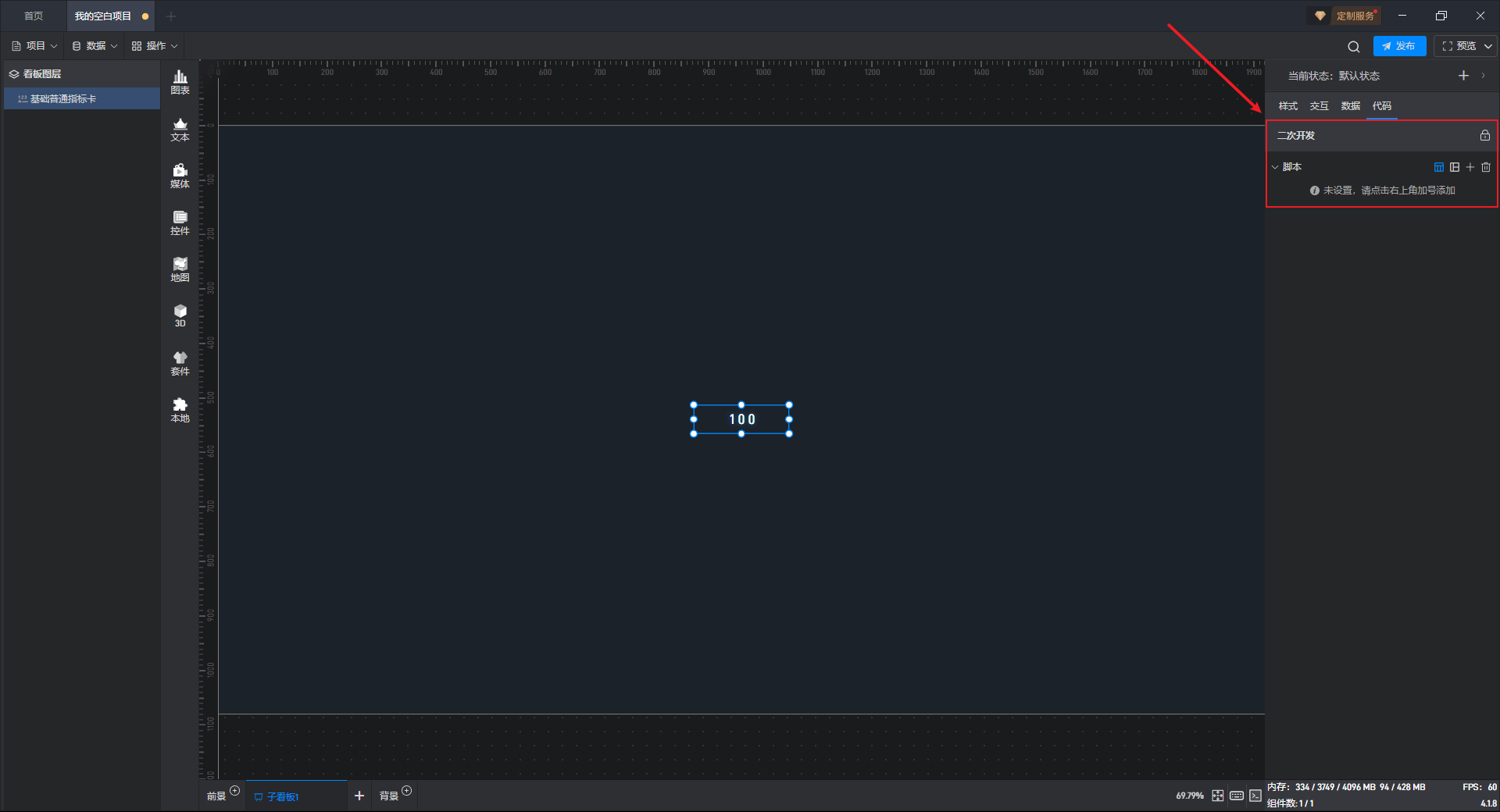

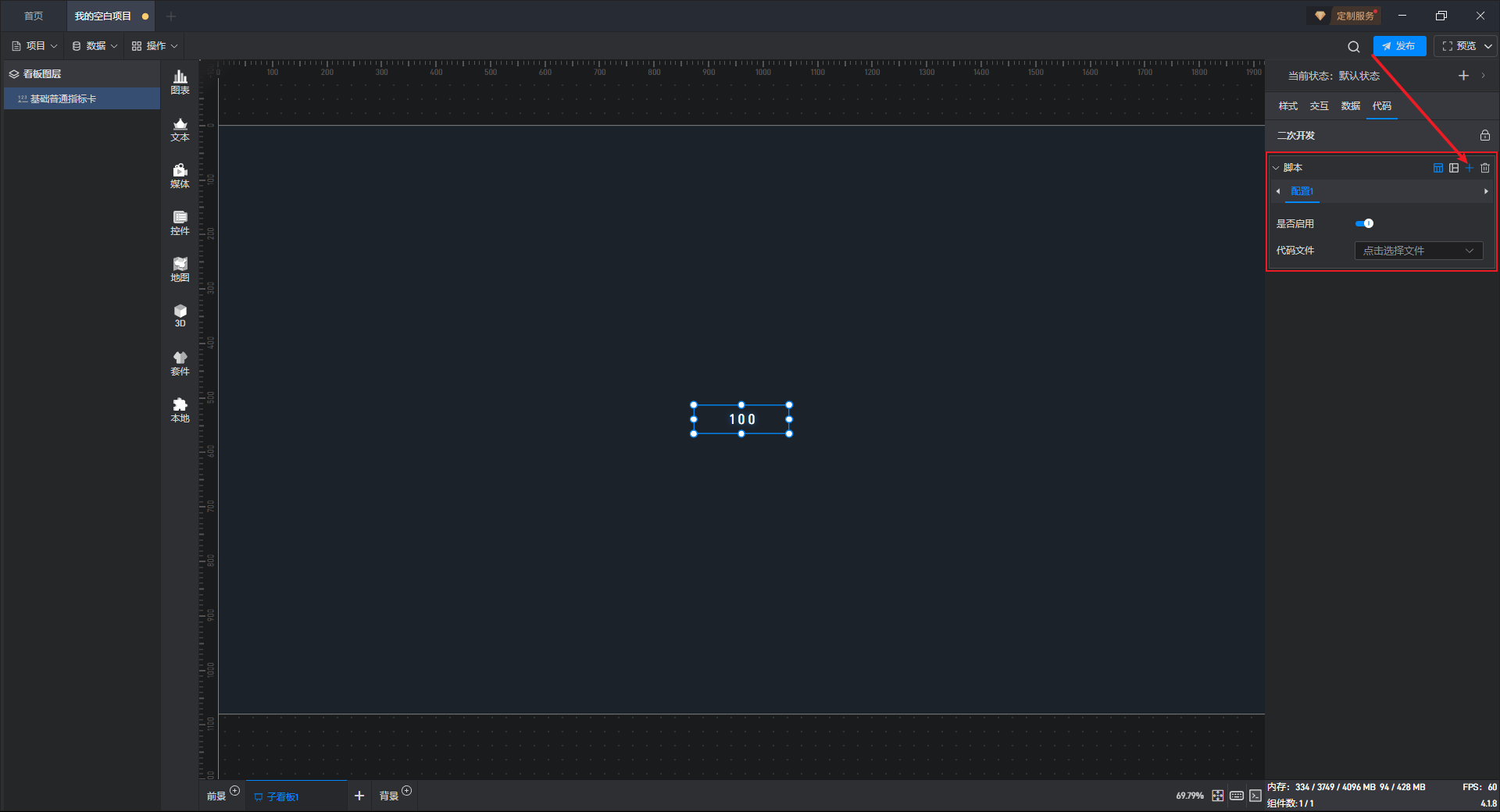

点击选中组件，在右侧设置窗口中切换到“代码”，可以对组件进行二次开发设置。

二次开发需要通过载入JavaScript 脚本文件来实现。
点击“+”添加设置项，多个脚本可以添加多个设置项。

在二开的过程中，我们可以对组件的样式进行控制。如果我们希望控制某个设置项，可以先在样式中查看该设置项的二开代码示例。

以“不透明度”设置项为例：

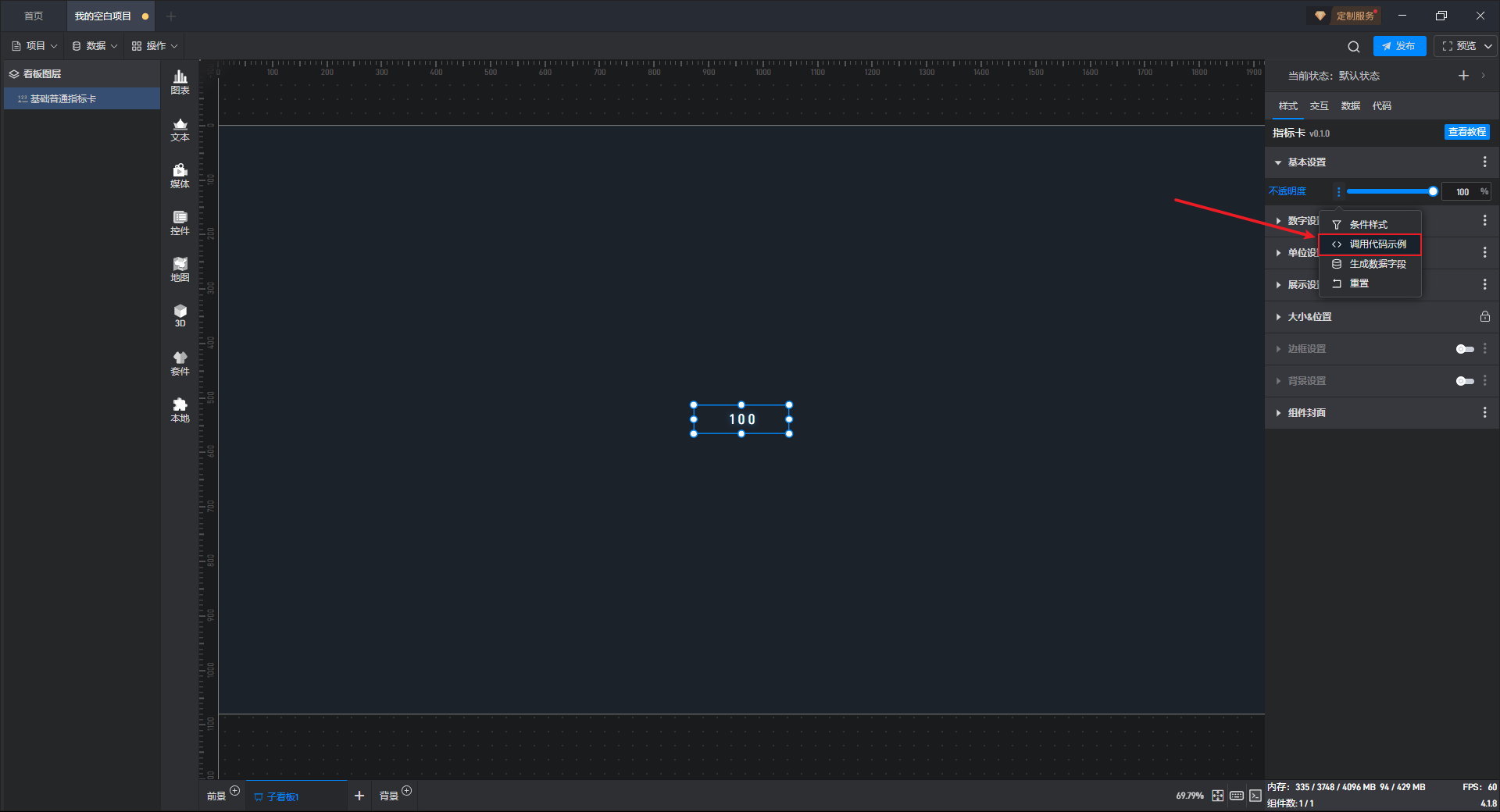

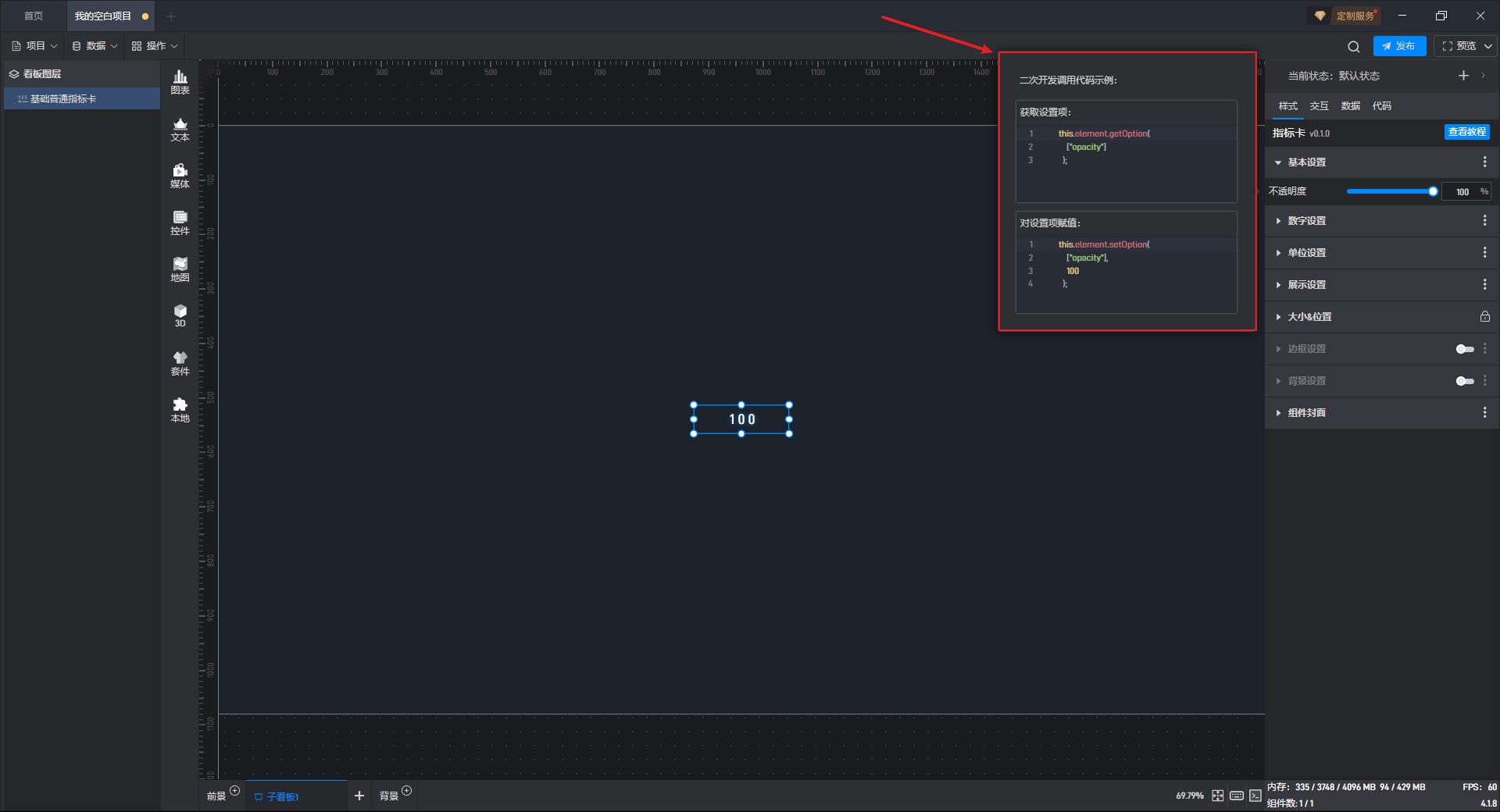

打开扩展设置的弹窗，点击“调用代码示例”。

可以看到这个设置项的二次开发调用代码示例。

这里我们举一个简单的二开示例（更详细的请参考二次开发教程）：
二开功能：组件自动在大屏上向右移动
示例代码：如下所示

/**
 * Extension.prototype.element;
 * Extension.prototype.enabled;
 * Extension.findExtensionsOfClass(className)
 * Element.prototype.setOption()
 * Element.prototype.getOption()
 * Element.prototype.getFullData()
 * Element.prototype.name
 */
class Button{
  update(){
    const position = this.element.getOption(
      ["position"]
    );
    // 当前元素在X轴上移动一定的距离
    this.element.setOption(
      ["position"],
      [(position[0] + 1 )%100,position[1]]
    );
  }
}
export default Button;

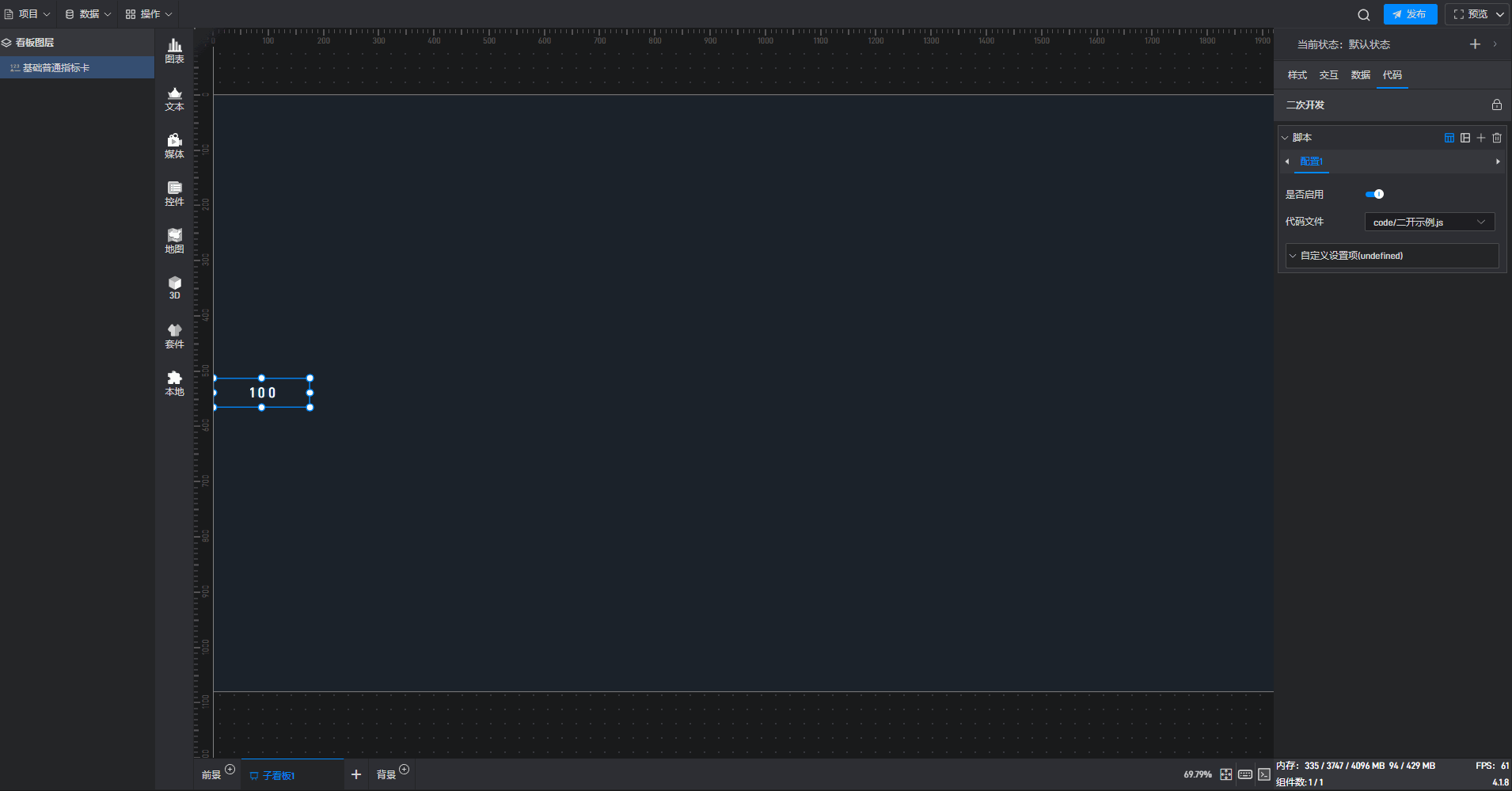

点击“选择文件”，添加JavaScript 脚本文件，脚本启用后效果如下图所示：

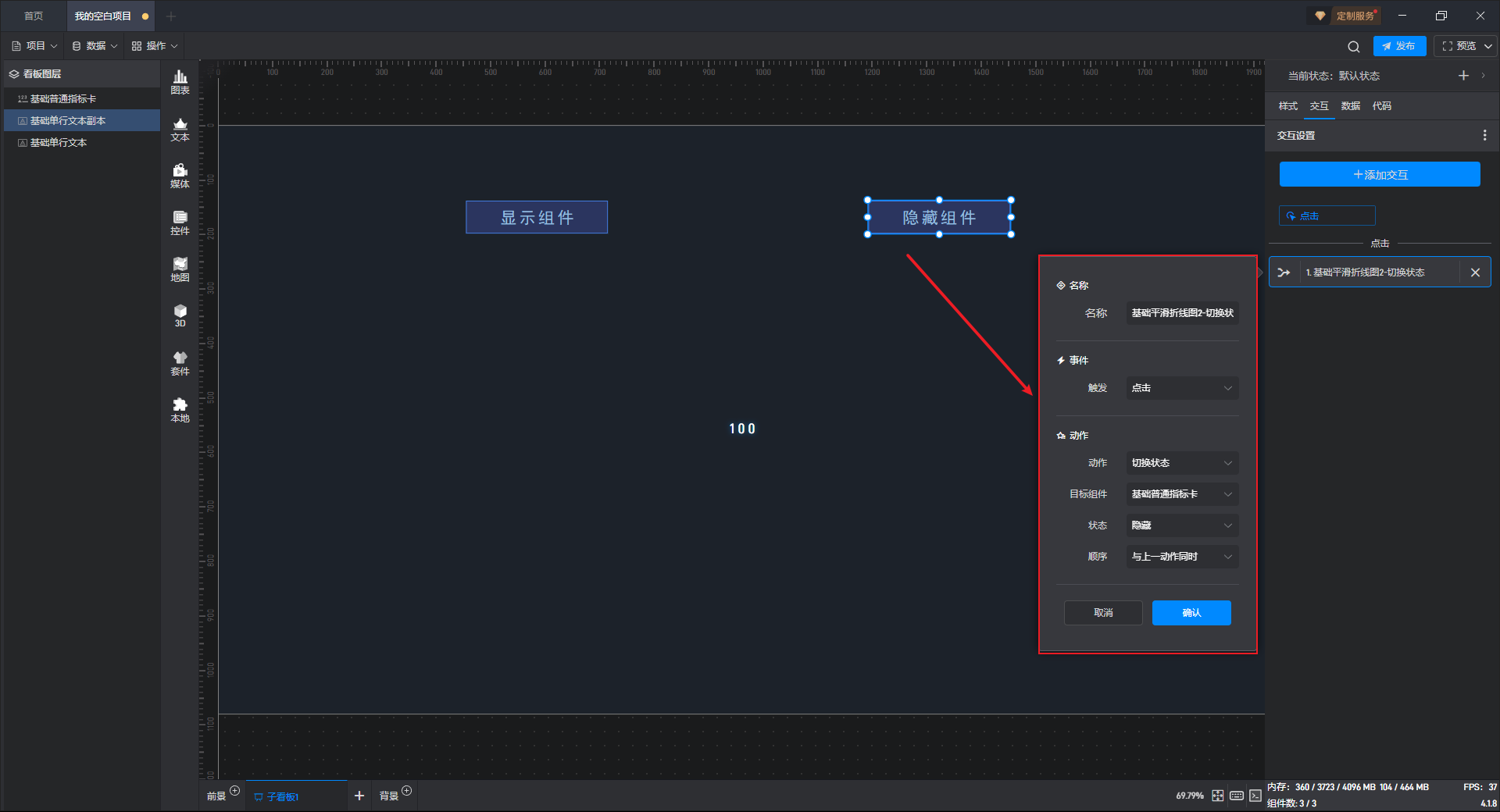

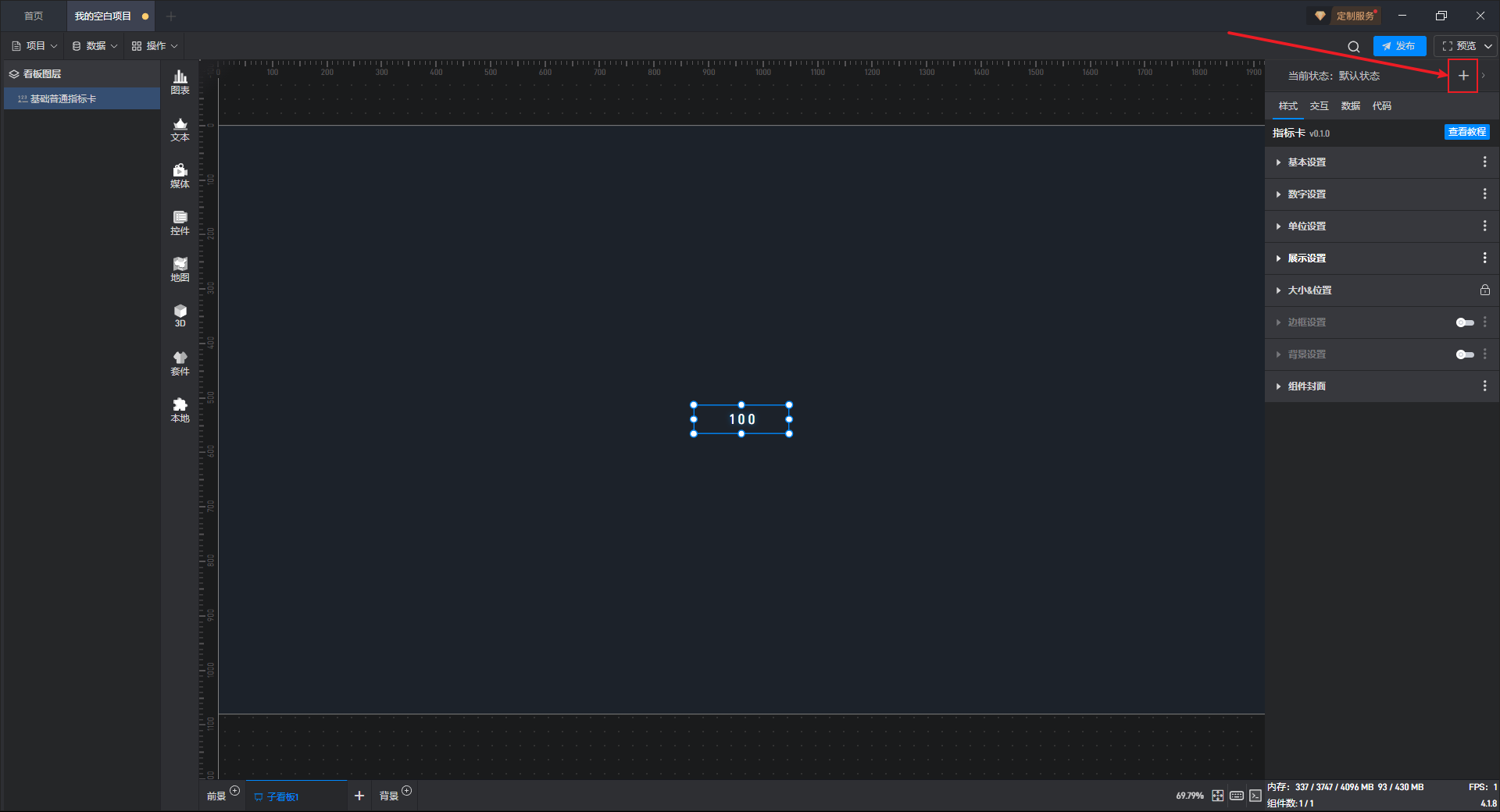

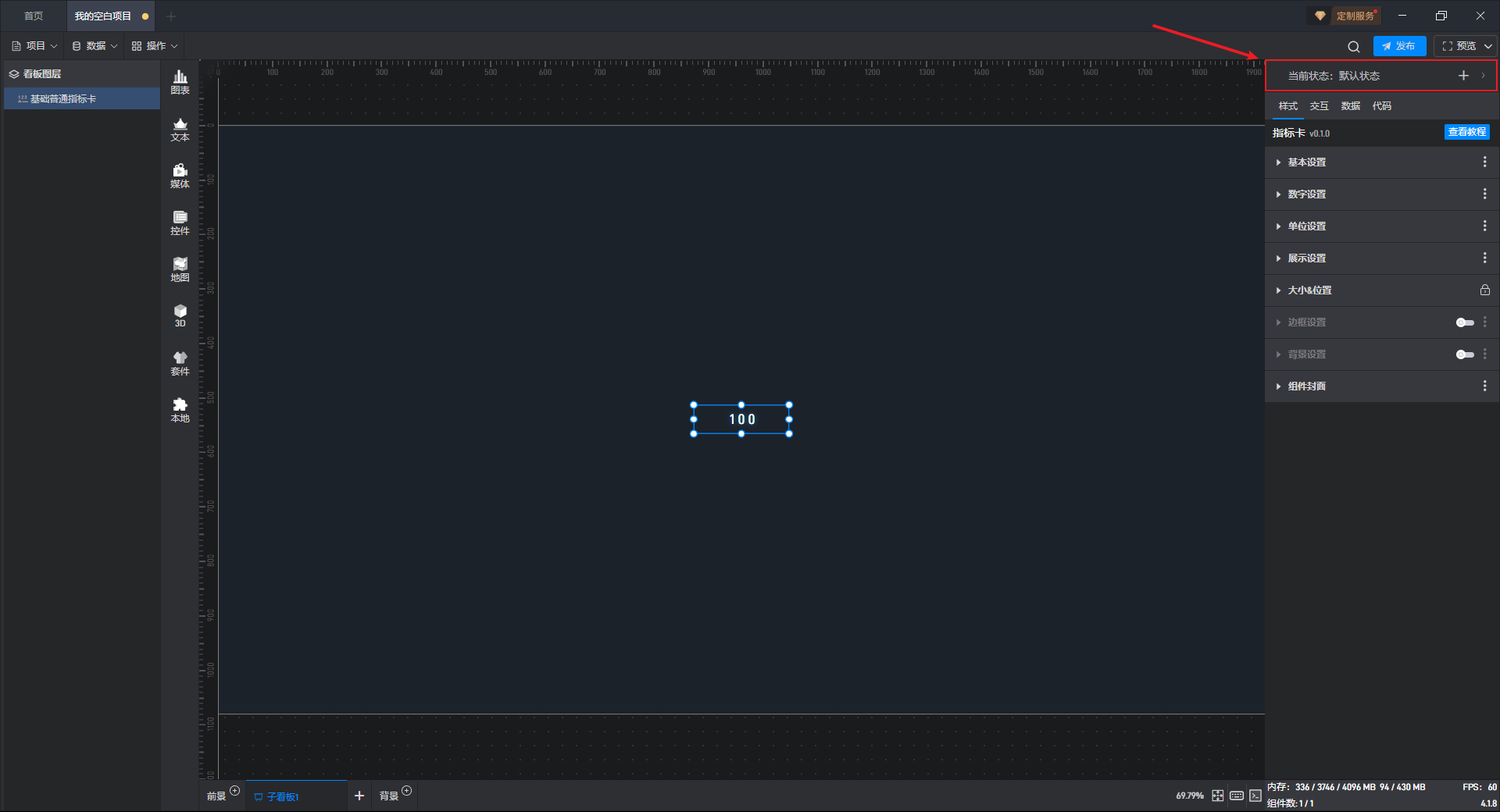

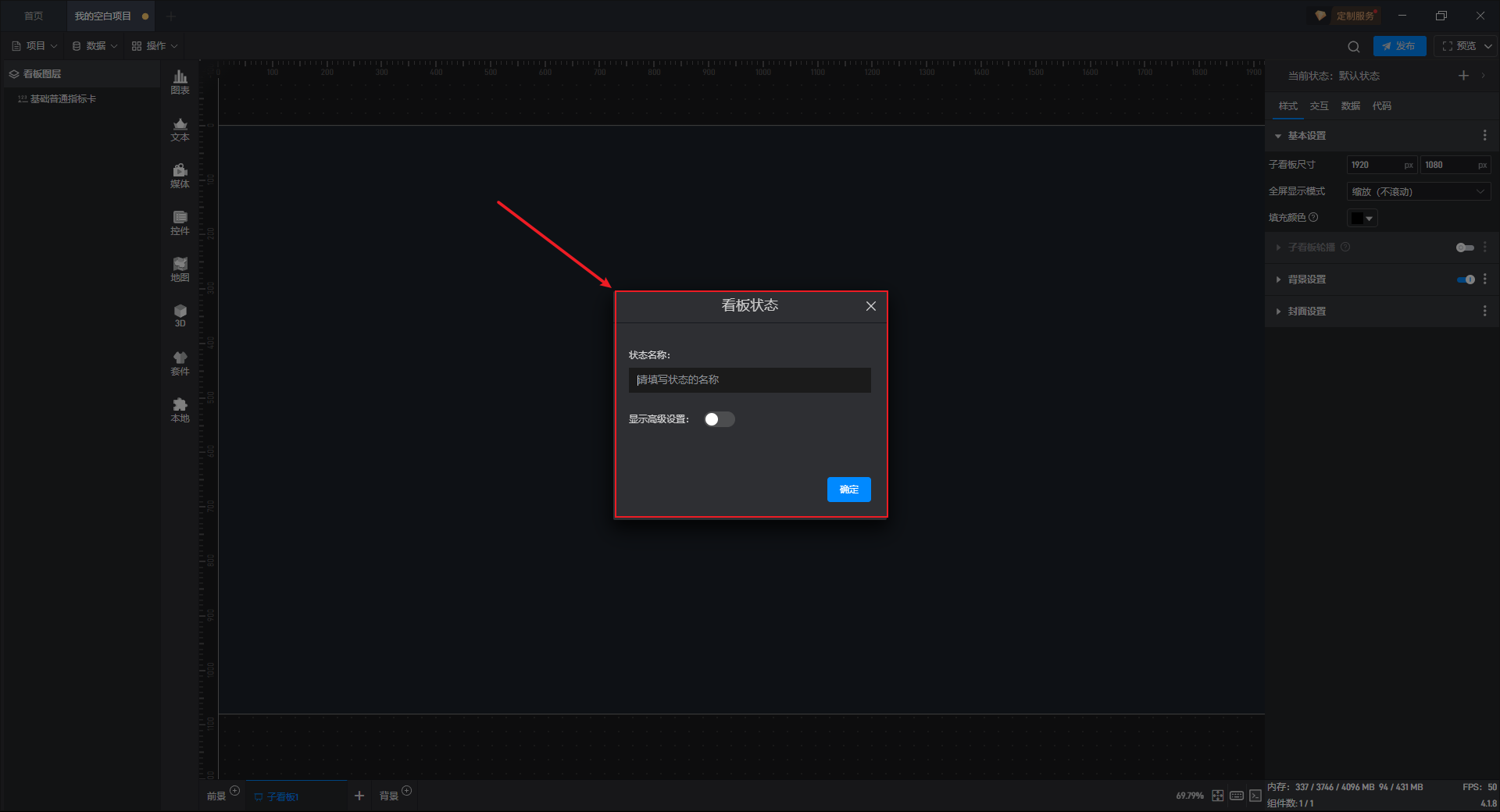

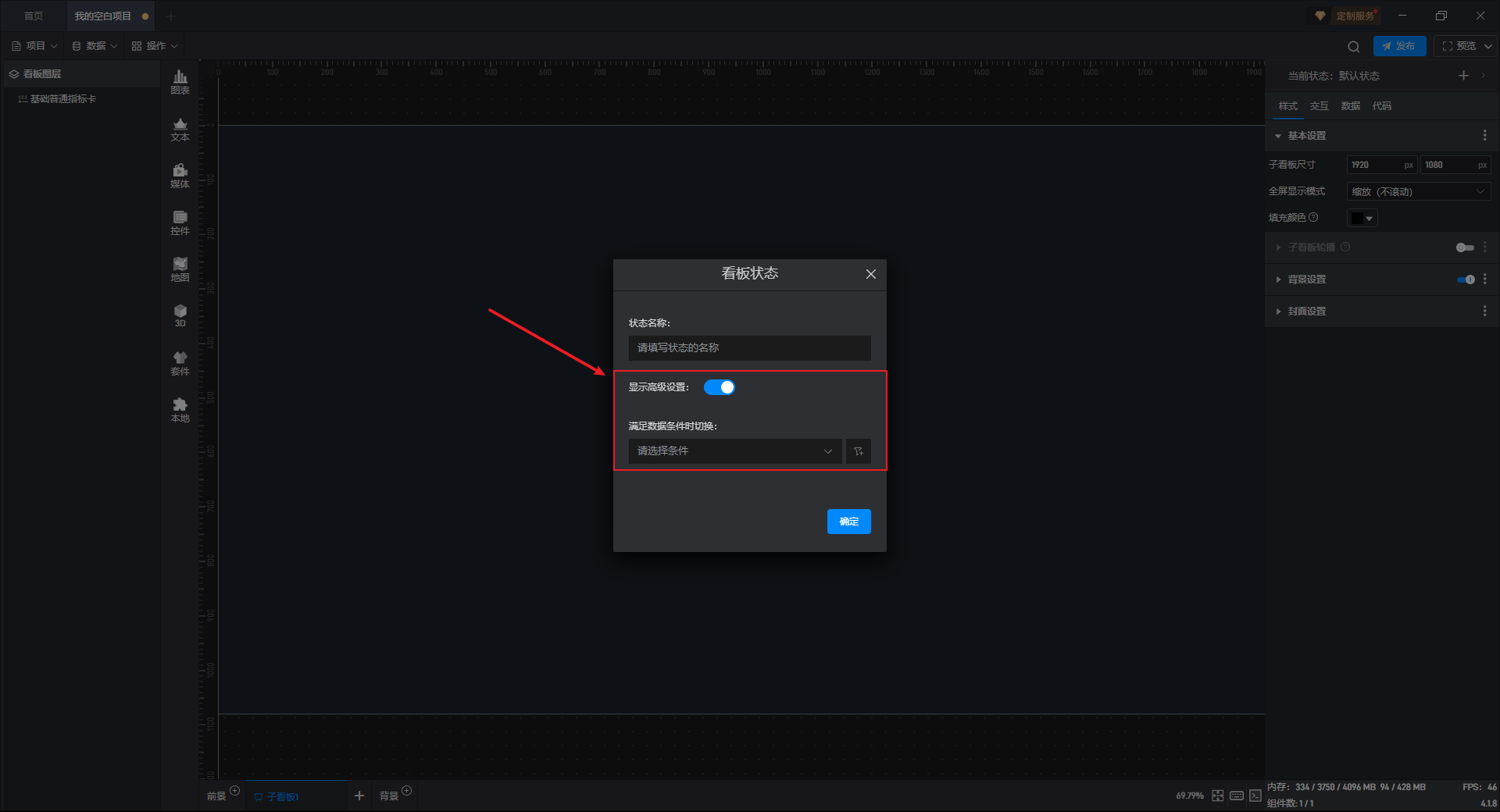

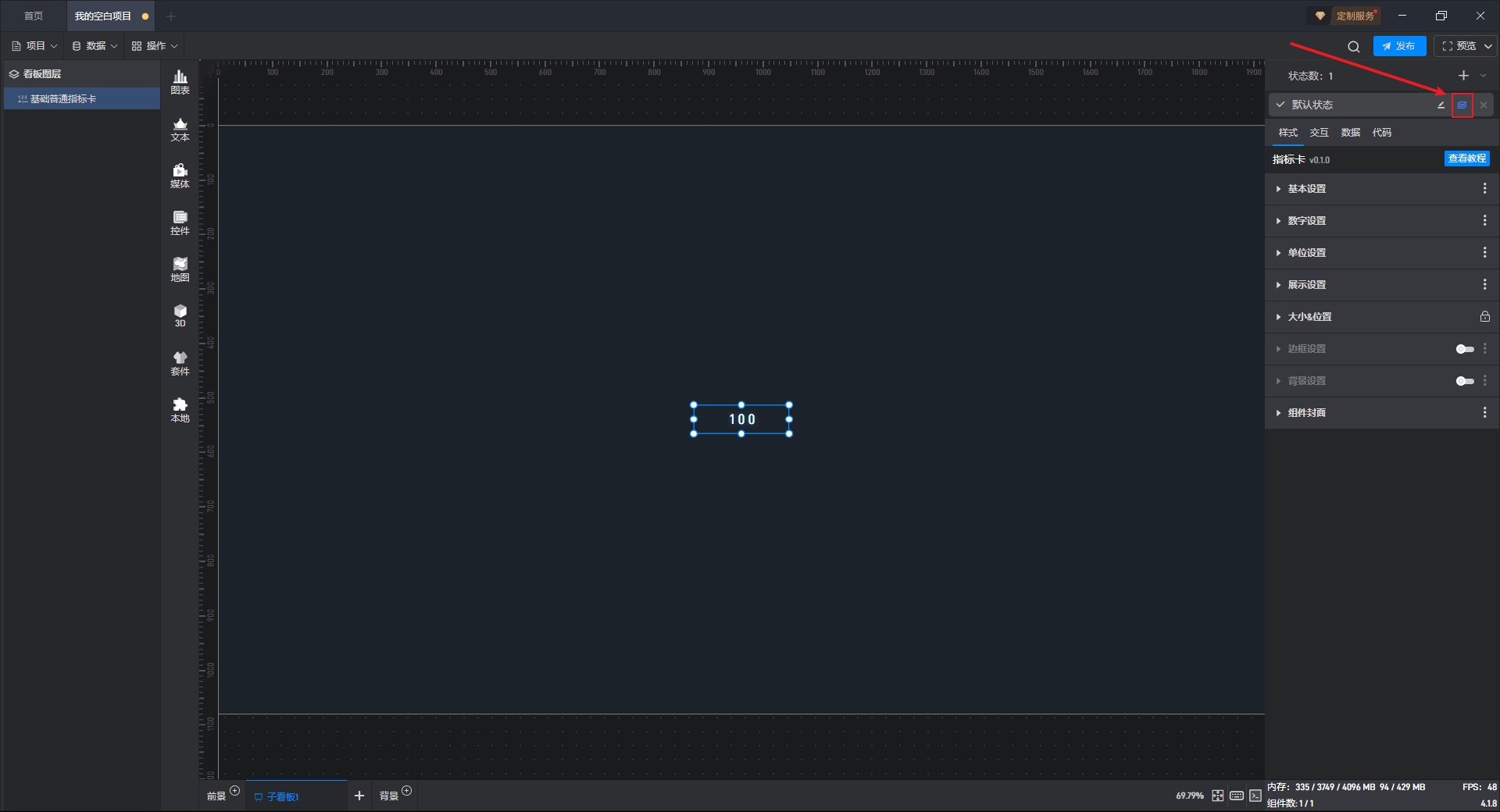

6. 设置组件的多状态切换

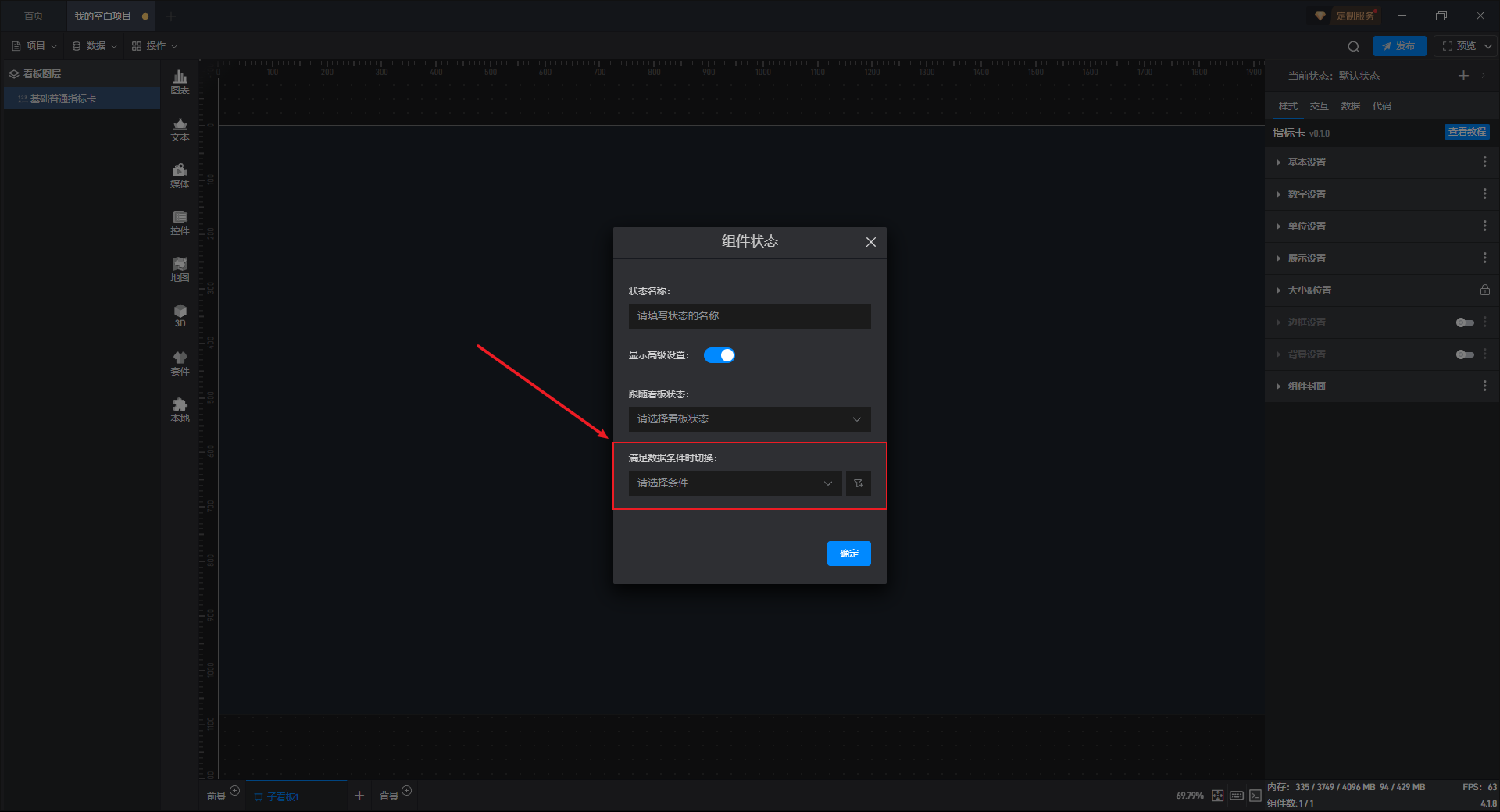

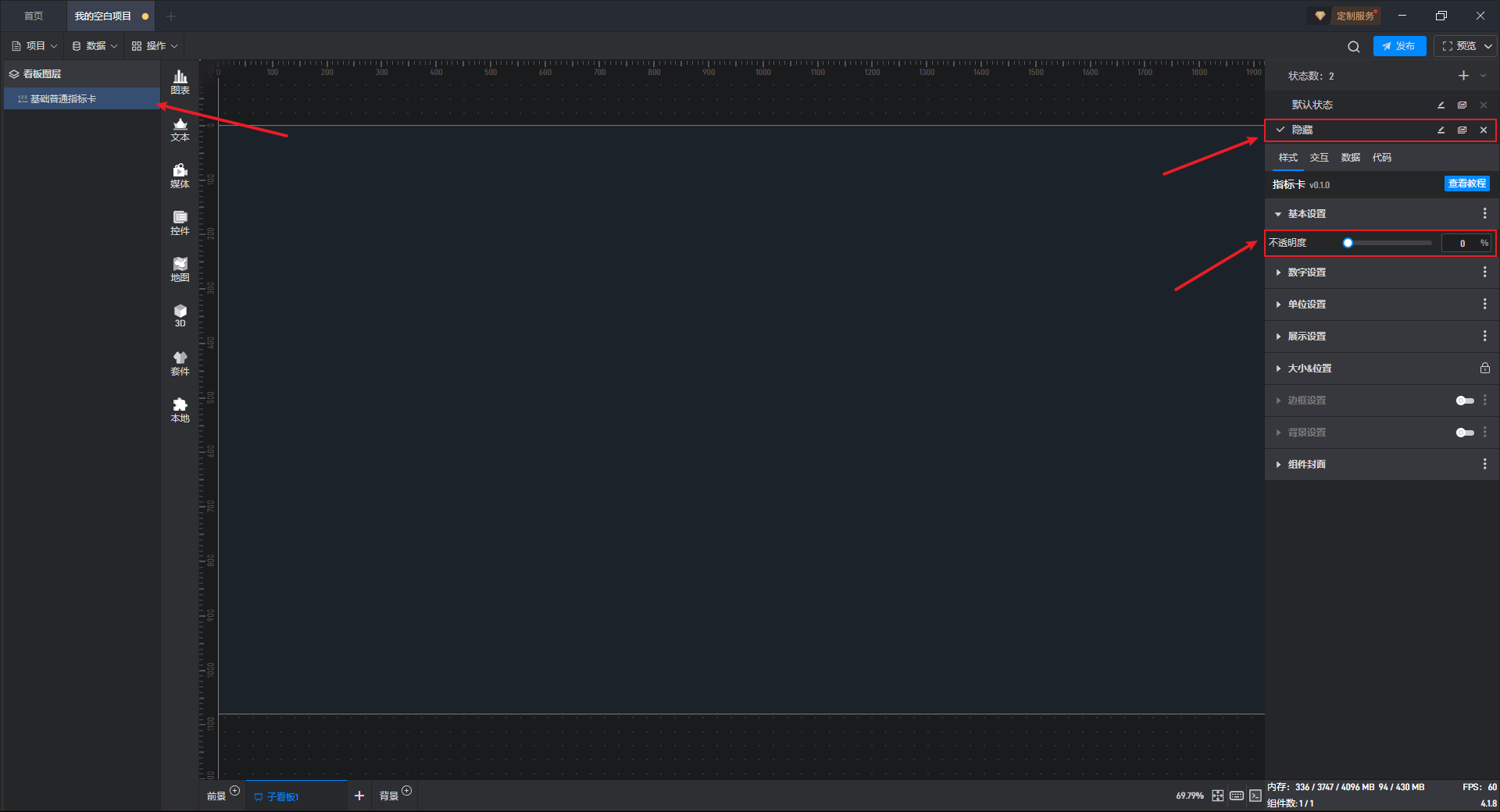

多状态主要用于通过数据条件或是点击交互（通常是点击其他组件来触发本组件的状态切换）来切换组件设置项的场景，这里的设置项包括组件的样式、交互、数据和代码。

在以数据条件为触发条件时，条件样式和状态切换可以实现相同的效果。（例如数据变化后改变组件颜色）

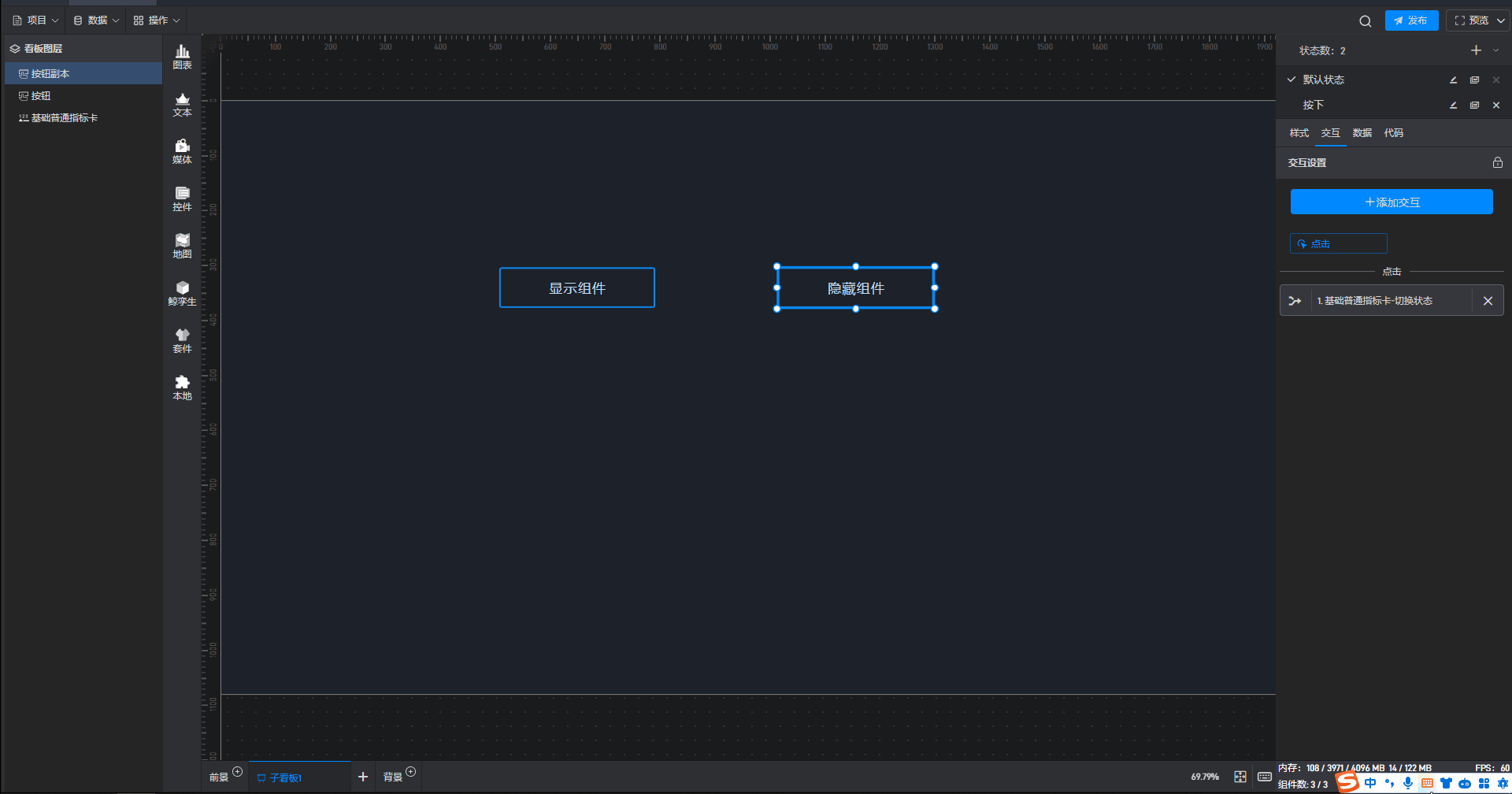

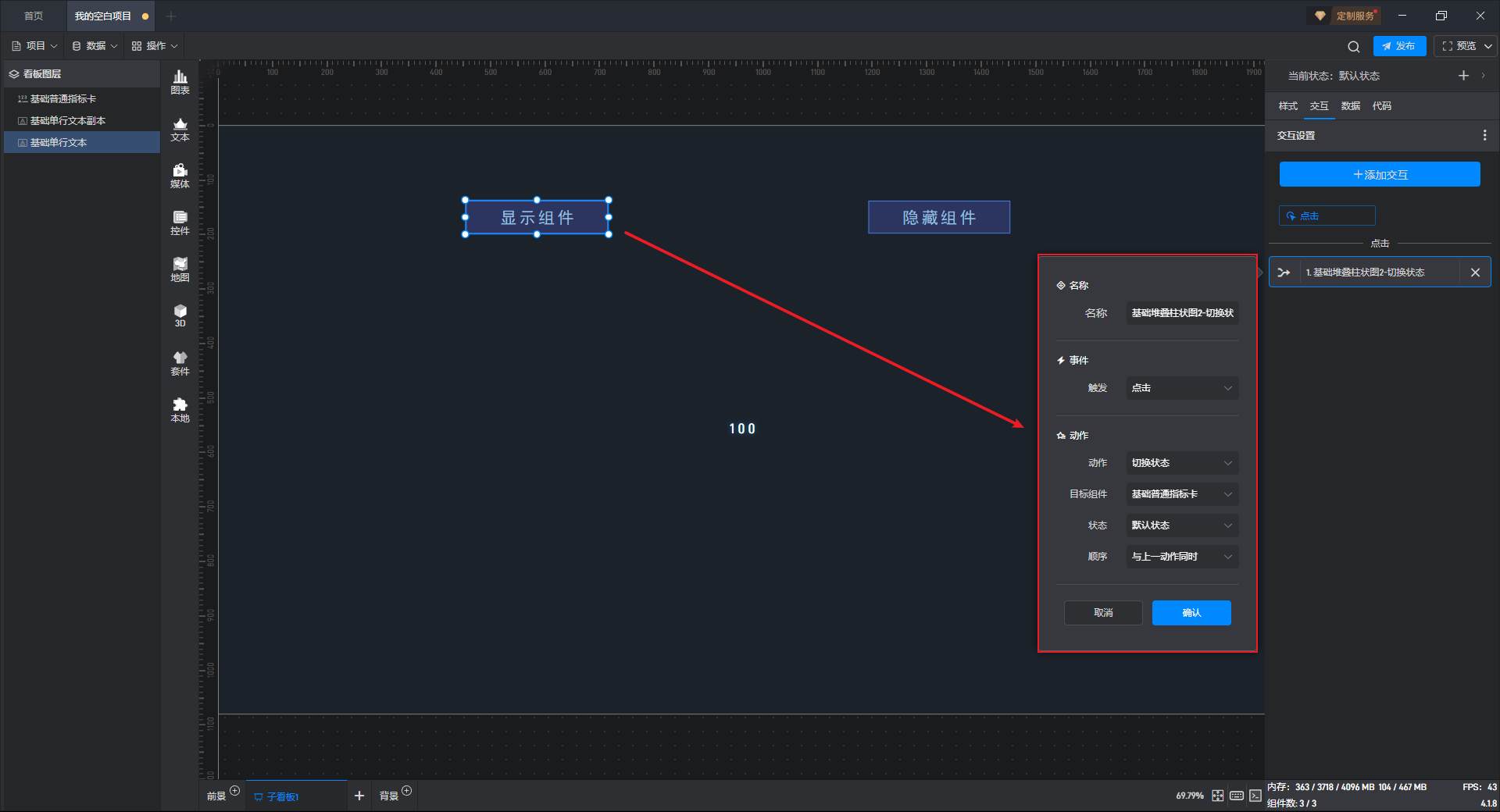

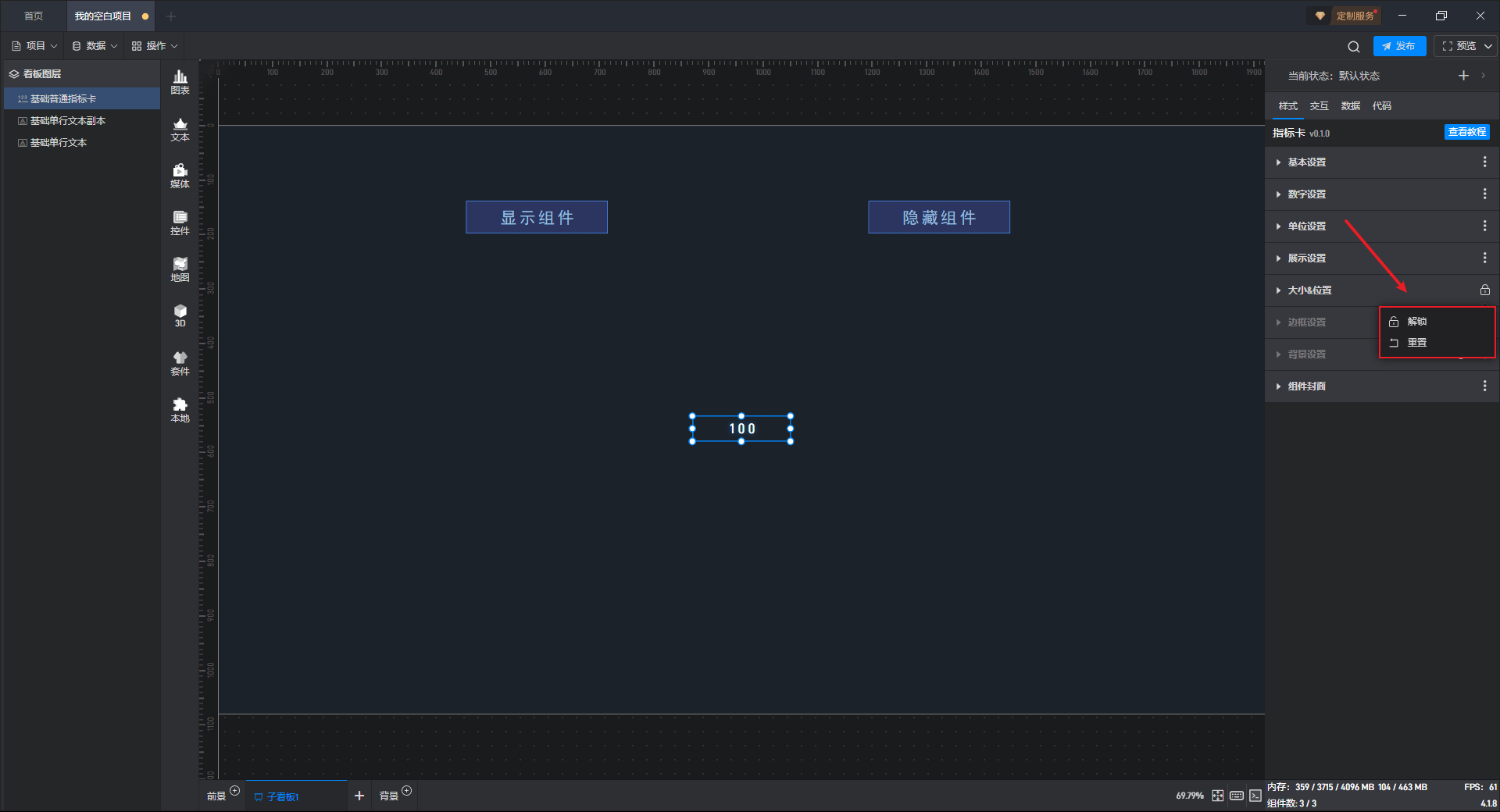

在以鼠标操作为触发条件时，交互和状态切换可以实现相同的效果。（例如通过点击按钮切换组件的显示隐藏状态）
具体通过哪种方法没有固定的要求，大家可以自行选择。但是在不同的应用场景中，虽然最终都能实现相同的效果，但是设置便捷程度会有一些区别。
