对称漏斗图

对称漏斗图是在漏斗图的基础上,再增加一个维度的数据对比。

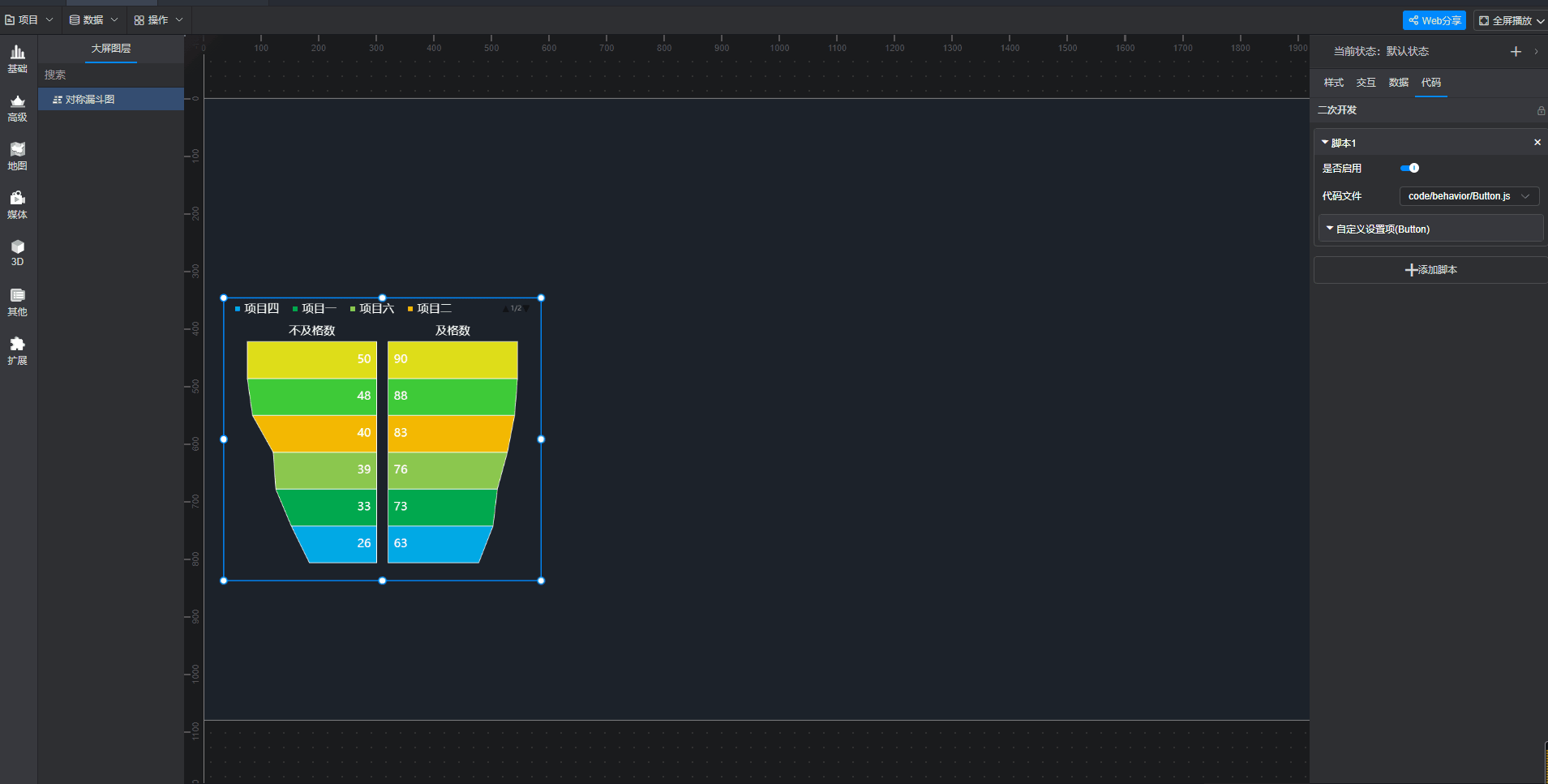

该组件在软件中的位置如下图所示:

选中组件时可以对组件进行设置,包括数据设置、样式设置和交互设置,其中数据设置如下图所示:

分类字段对应漏斗图上的每一个梯形区域,值字段对应每一个区域的数值。(关于如何添加字段请参考新手入门教程)

上图中所用示例数据如下:

流程 实际数据 预期数据
浏览网站 300 700
放入购物车 220 460
生成订单 180 380
支付订单 130 260
完成交易 110 240

交互的设置如下图所示:

(1)切换组件状态

可选择组件绑定状态
点击加号进行增加和批量设置

(2)刷新大屏数据

可开启后刷新大屏数据

(3)添加链接

可链接到 URL 或子大屏

(4)打开弹窗

绑定到弹窗分组

(5)关闭弹窗

绑定到弹窗分组

(6)切换到选项卡

可选择切换到选项卡组以及其中的第几项
点击加号增加和批量设置

样式的设置如下图所示:

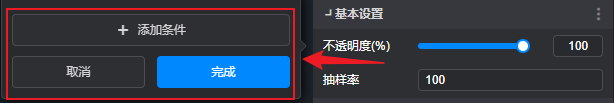

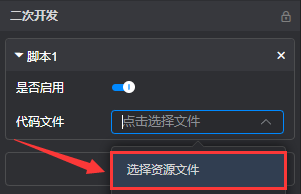

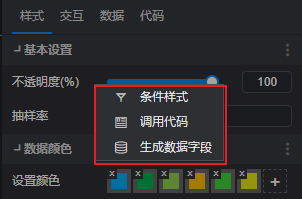

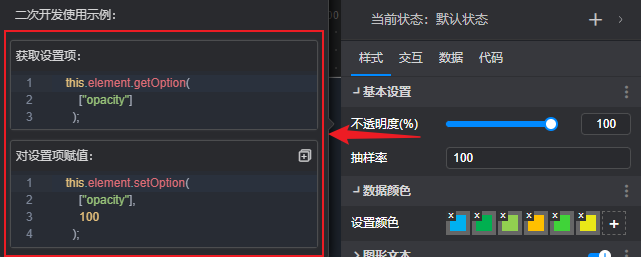

(1)基本设置

包括:允许演示控制和是否显示

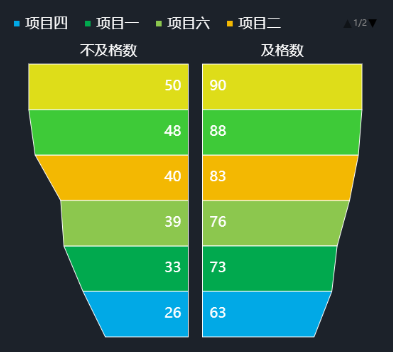

(2)数据颜色

每一个数据字段对应的色块颜色

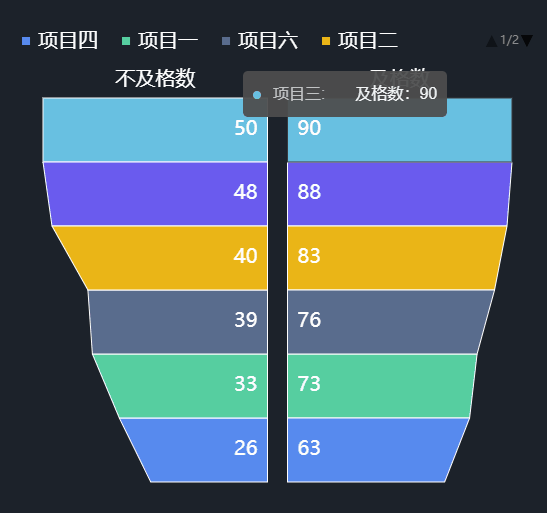

(3)提示信息

数据显示格式包括:数据格式、提示框样式、文字样式。

(4)图例

图例的设置包括图例位置、文字颜色和文字大小。

(5)图形文本

图形文本是将每个子条形的数值显示在图形上面。

图形文本的设置包括:数据显示格式(数值、百分比)、小数位数、文本显示格式、文本位置、文字颜色、文字大小、字体。

(6)内边距

内边距可以设置组件中心距离上下左右边框各自的位置,单位为 px。

(7)动画

动画效果可以对入场动画、展示动画和离场动画进行设置。

需要注意的是,未开启循环播放时,动画只在启动全屏时播放一次,开启循环播放之后才会按照间隔时间循环播放动画。

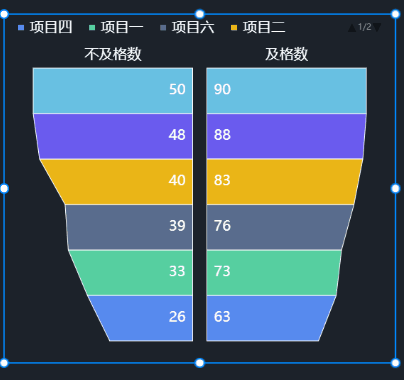

(8)大小和位置

通常我们可以通过直接点击和拖动组件来设置大小和位置,在这里也可以通过直接输入 X 坐标、Y 坐标、宽和高来设置。

三维空间旋转还可以输入任意数值,数值对应角度向 X 轴/y 轴旋转。

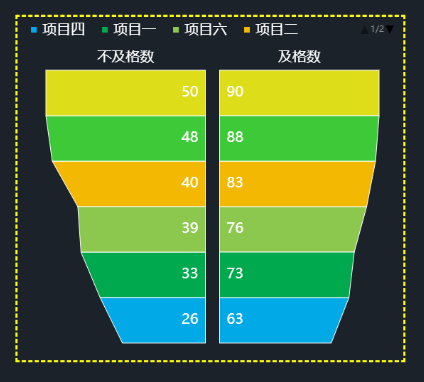

(9)边框设置

边框的设置包括:边框颜色、边框宽度和边框样式。

(10)背景设置

组件默认没有背景颜色,如果需要设置背景颜色,可以在这里进行设置,也可以将背景设置为一张图片。
