漏斗图

1. 简介

漏斗图适用于业务流程比较规范、周期长、环节多的单流程单向分析。用梯形面积展示每一阶段的占比情况,提供转化率的分析的一种图表类型。

2. 效果展示


3. 样式

在样式中可以设置漏斗图组件的位置数据颜色提示信息边框背景等。

接下来,会用以下示例数据对组件样式进行说明:

成绩 占比
优秀率 0.4
良好率 0.33
及格率 0.17
不及格率 0.1

3.1 基本设置

配置项 说明
不透明度 1)根据个人喜好或整体和谐度合理地使用透明度,会让大屏布局更美观; 2)这个设置项的一个常见用法是结合条件样式/交互/多状态来实现组件的显示和隐藏
抽样率 1)对数据进行抽样展示。如有 100 条数据,抽样率为 100%,此时会显示 100 条数据,如抽样率为 50%,则只显示 50 条数据; 2)这个设置项主要是在数据量过多、组件显示效果不佳时,可以借助这个选项来减少数据量,但是与此同时部分数据也会不显示,所以要谨慎使用

漏斗图 透明度变化,如下图所示:

3.2 数据颜色

指示组件的填充颜色,即每一个数据字段对应的色块颜色,可以对这些字段单独进行颜色设置。

漏斗图 示例数据颜色,如下图所示:

漏斗图 更换数据颜色,如下图所示:

3.3 图形形状

图形形状描述的是组件中数据的梯形形状,还可对图表的填充形状、朝向和间距进行相关样式设置。

漏斗图 漏斗样式,如下图所示:

漏斗图 金字塔样式,如下图所示:

3.4 图形文本

图形文本是将每个子梯形的数值或百分比显示在组件的图形上面。

漏斗图 图形文本位置在内部样式,如下图所示:

漏斗图 图形文本位置在外部样式,如下图所示:

3.5 图例

鼠标移动到图表中会出现每条数据的具体内容,可以了解每项代表的意思。图例设置包括图例位置、颜色、大小偏移量

【温馨提示】图例不会随着组件大小变化而变化,但会遮住组件具体内容,此时需要调整组件的内边距以达到内容的完整展现。

3.6 内边距

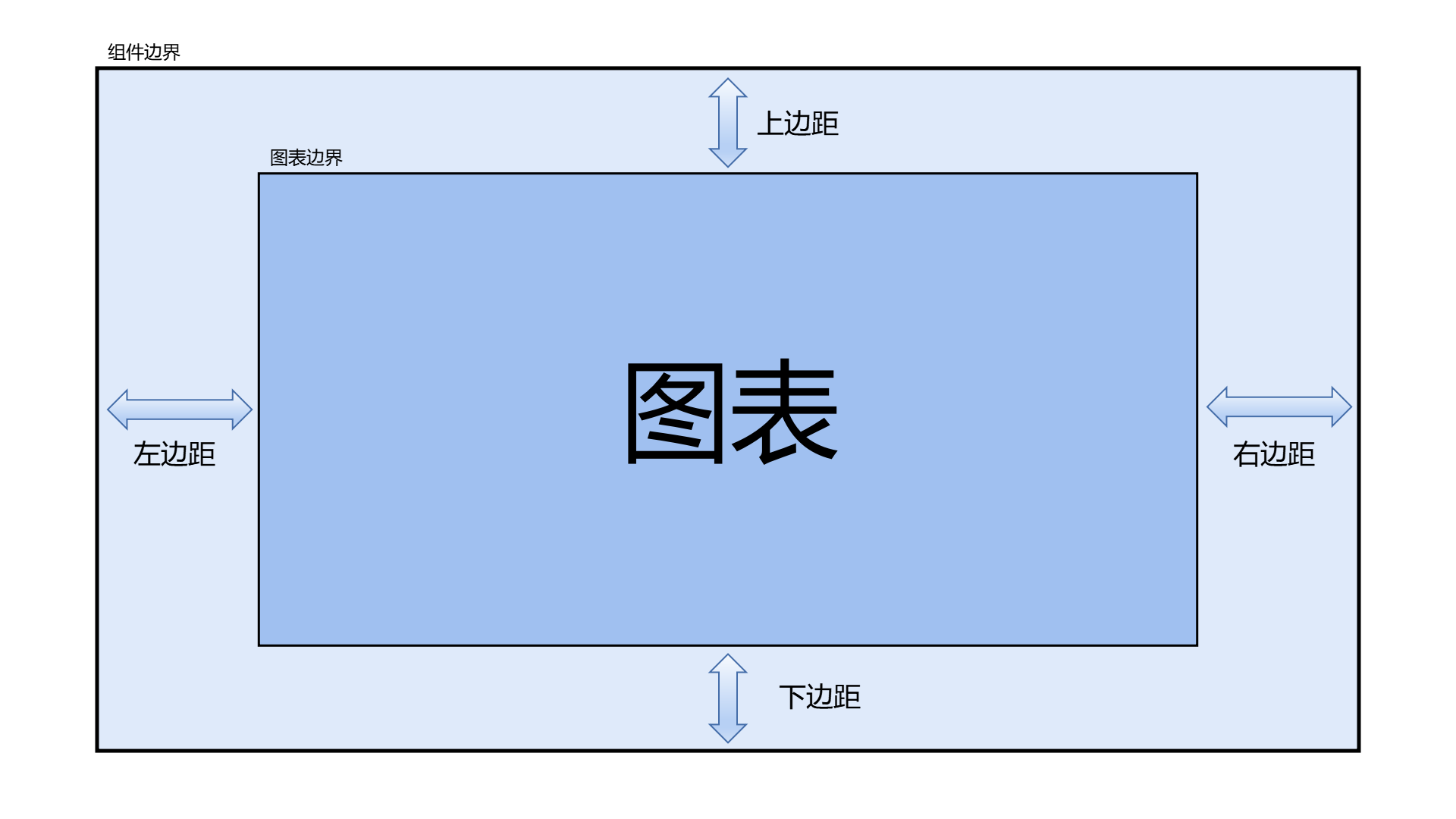

内边距可以设置组件中心距离上下左右边框各自的位置,单位为px

3.7 提示信息

提示信息指的是鼠标移动到组件上时显示的信息,提示信息样式包括:提示框样式文字样式数据格式的设置。

3.8 大小&位置

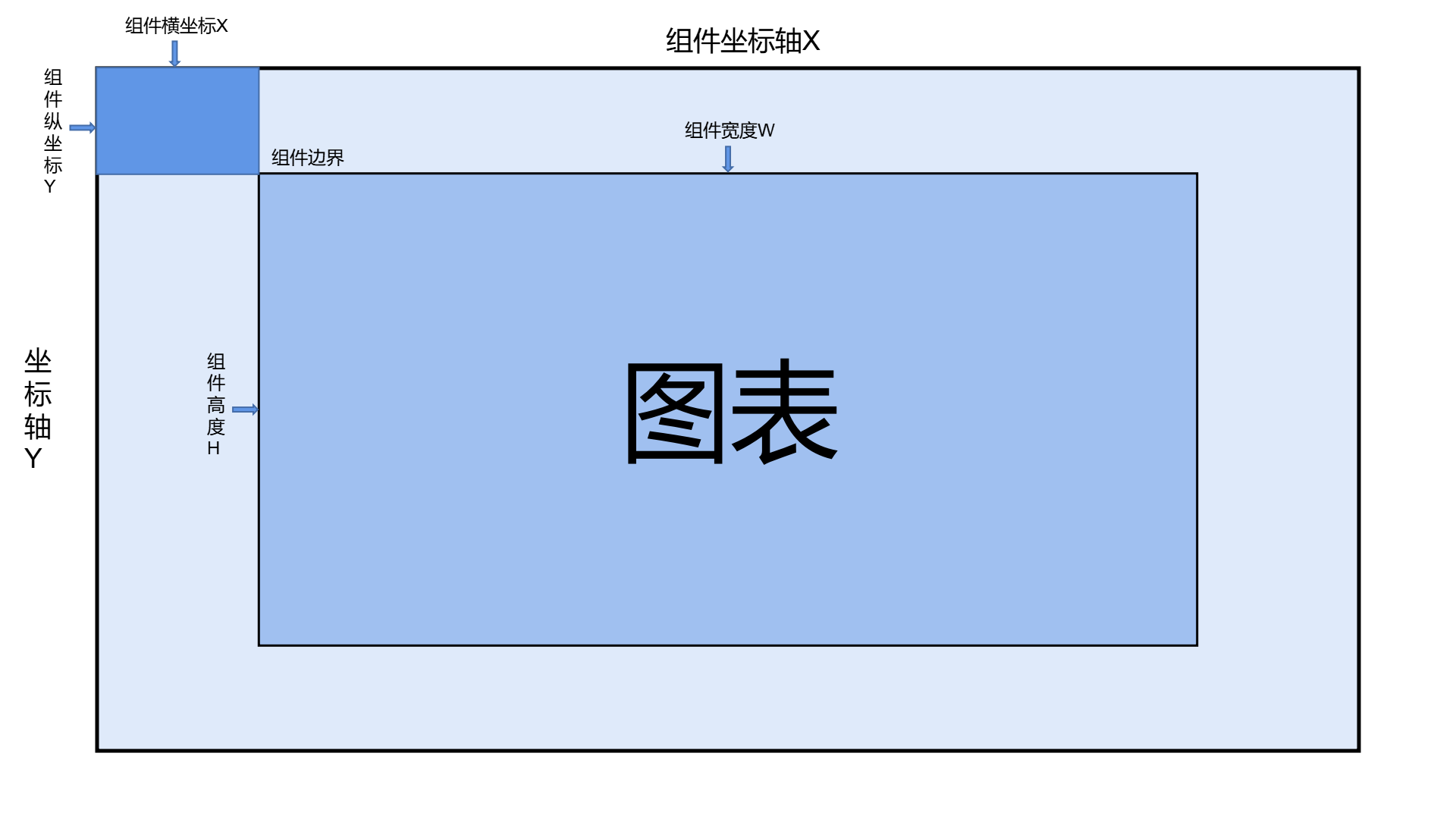

通常我们可以通过直接点击和拖动组件来设置大小和位置,在这里也可以通过直接输入X 坐标Y 坐标来设置。

配置项 说明
组件大小 组件的 X、Y 轴坐标,X 坐标为组件左上角距离页面左边界的像素距离,Y 坐标为组件左上角距离页面上边界的像素距离。
组件位置 即组件的宽度高度,单位为px。
组件旋转 三维空间旋转可以输入任意数值,数值对应角度向 X 轴/Y 轴旋转。


3.9 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。

3.10 背景设置

组件默认没有背景颜色,如果需要设置背景颜色,可以在此处进行设置,也可以将背景设置为一张图片或视频,可以选择填充方式模糊程度

漏斗图 无背景色样式,如下图所示:

漏斗图 有背景色样式,如下图所示:

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形,目前,山海鲸可视化软件支持导入文件数据连接数据库连接 API连接山海鲸数据管家等多种数据连接方式。

5.1 字段设置

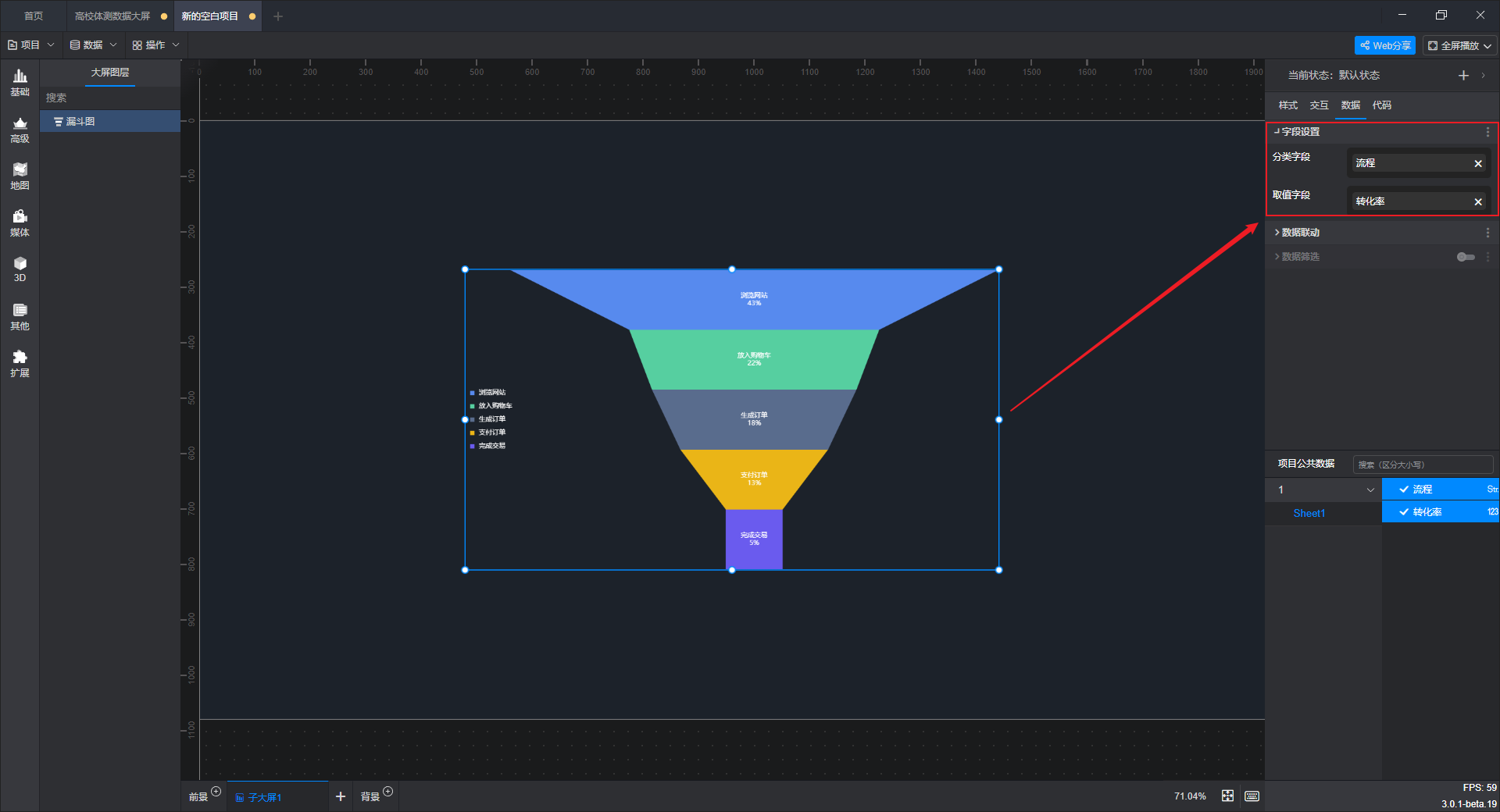

分类字段对应漏斗图上的每一个梯形区域,值字段对应每一个区域的数值。可将数据拖拽放入对应轴字段展示数据,也可单击后一一勾选。

上图中所用示例数据如下:

流程 转化率
浏览网站 43%
放入购物车 22%
生成订单 18%
支付订单 13%
完成交易 5%

5.2 动态数据项

使用动态数据,可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程

5.3 数据联动

假设有 2 个表单分别为表单 A、表单 B,将 A 表单里某个字段的值作为查询条件,关联引用出 B 表单的数据,并填写到指定的字段中,就是数据联动。

联动项 说明
联动其他组件 开启数据联动后,单击一个图表中的任一数据点,其他使用相同数据集的图表也会随其联动变化。
受其他组件联动 开启数据联动后,图表中的数据会随发起联动的组件的变化而变化。

【温馨提示】详细的数据联动设置请参考设置数据联动教程

5.4 数据筛选

将满足条件的数据通过筛选过滤出来。

筛选条件 说明
不筛选 不进行数据筛选。
筛选数据源指定行 可选择筛选数据源某一行数据。
选择数据条件 可自行选择数据筛选的条件。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程

6. 代码

通过添加JavaScript 文件,可以满足对组件进行二次开发的需求。

例如,我们希望组件能够自动在大屏上向右移动,只需添加相应的JavaScript 文件即可实现。以下为本教程中使用的示例代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/**
* Extension.prototype.element;
* Extension.prototype.enabled;
* Extension.findExtensionsOfClass(className)
* Element.prototype.setOption()
* Element.prototype.getOption()
* Element.prototype.getFullData()
* Element.prototype.name
*/
class Button{
update(){
const position = this.element.getOption(
["position"]
);
// 当前元素在X轴上移动一定的距离
this.element.setOption(
["position"],
[(position[0] + 1 )%100,position[1]]
);
}
}
export default Button;

点击“选择资源文件”,添加含示例代码的 JavaScript 文件

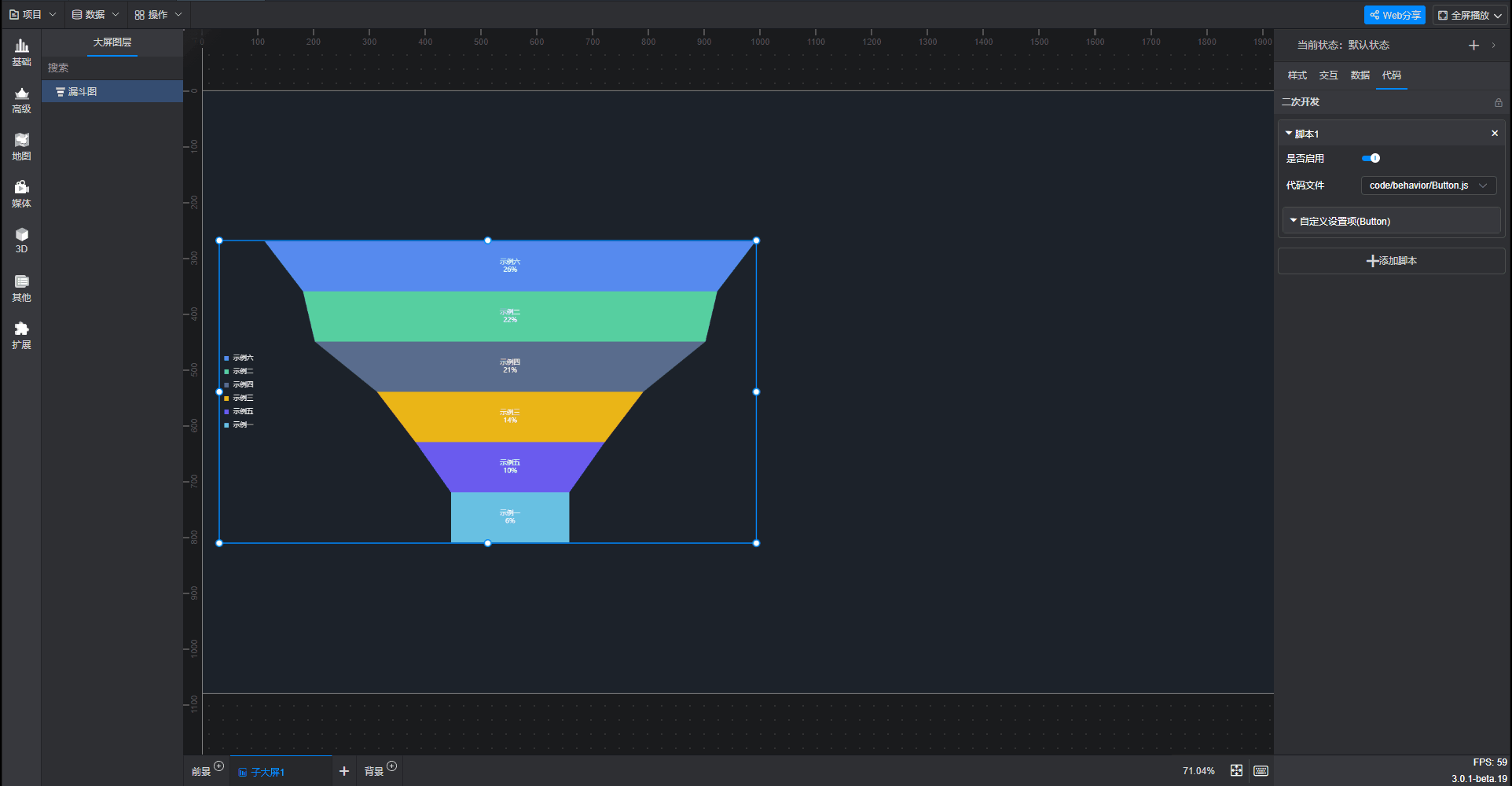

添加完成后会代码会自动执行,此时组件已经能够自动在大屏上向右移动了。

【温馨提示】详细的代码设置请参考二次开发教程

7. 扩展设置

组件的每个样式属性都可以打开一个“扩展设置”菜单,将鼠标移至属性名称的右侧点击后即可看到,菜单共包含三个选项:“条件样式”“调用代码示例”“生成数据字段”

7.1 条件样式

此功能可以将已经设置好的数据条件应用于组件的样式属性中,便于实现组件在不同条件下的状态。

【温馨提示】详细的条件样式设置请参考数据条件教程

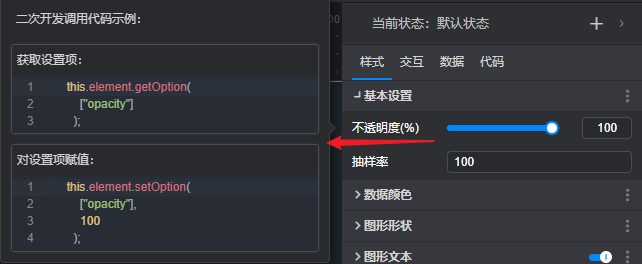

7.2 调用代码示例

此功能用于组件的二次开发,便于编写二次开发相关的JavaScript 代码

【温馨提示】详细的调用代码示例设置请参考二次开发教程

7.3 生成数据字段

此功能可以给组件的样式属性生成一个“动态数据项”,便于精准控制样式的属性值。

【温馨提示】详细的生成数据字段设置请参考设置动态数据项教程

8. 组件状态

组件可以设置多个状态,状态之间可以通过设置状态触发条件来进行切换。

【温馨提示】详细的组件状态设置请参考设置组件的多状态教程

9. 数字孪生大屏应用案例

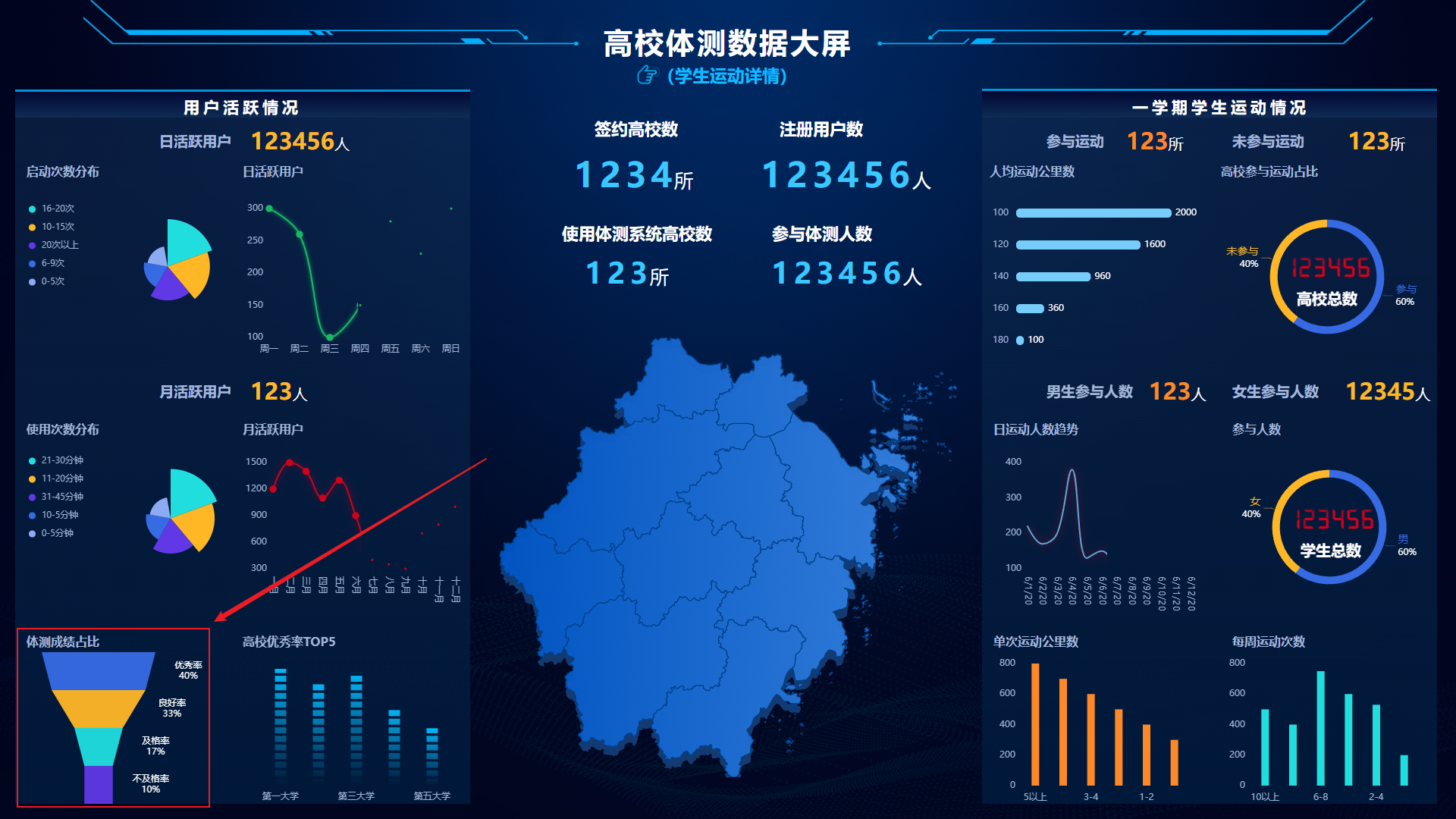

9.1 高校体测数据数字孪生大屏

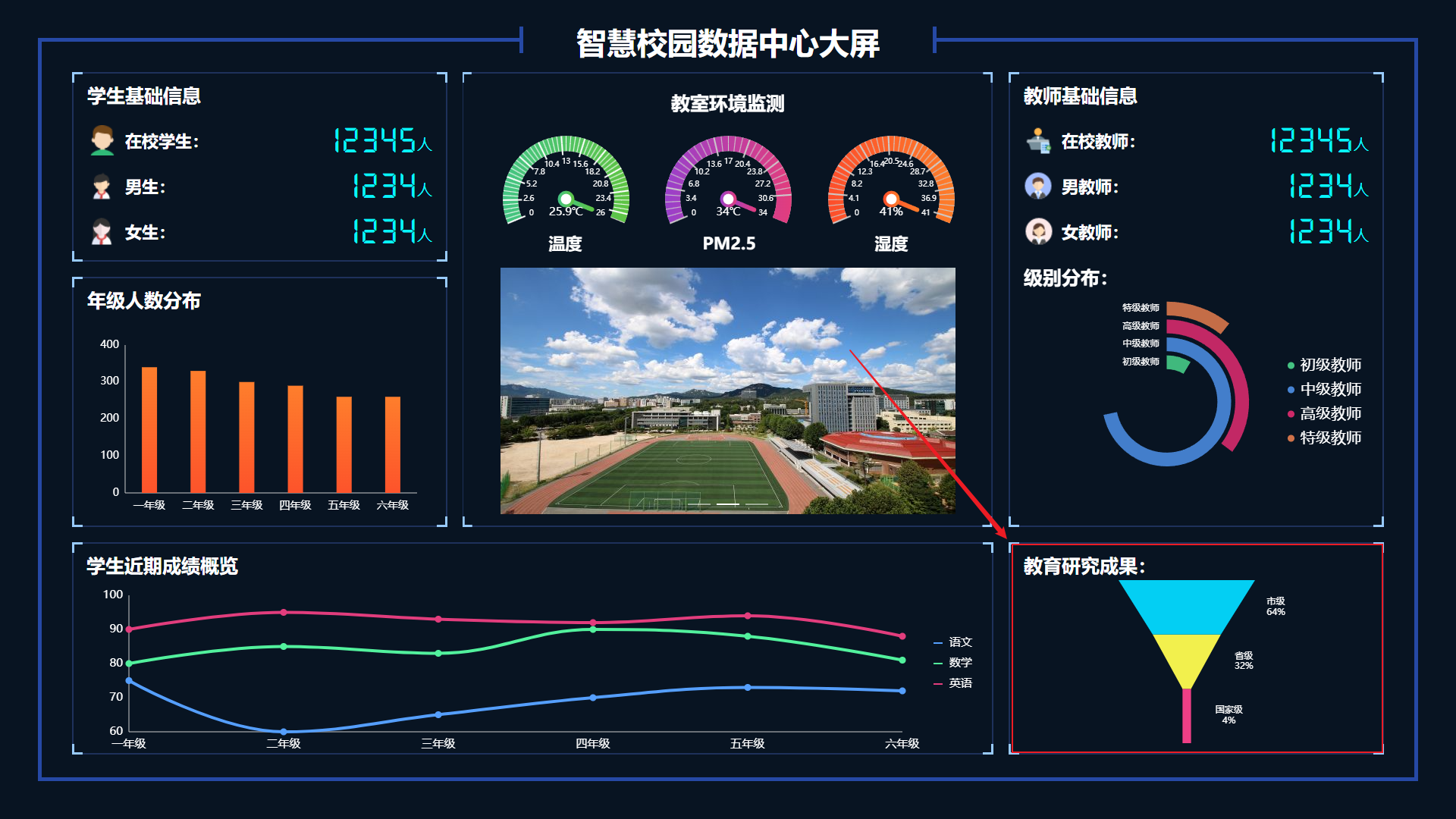

9.2 智慧校园数据中心数字孪生大屏
