1. 简介

图片组件可以用来展示本地或者网络图片。

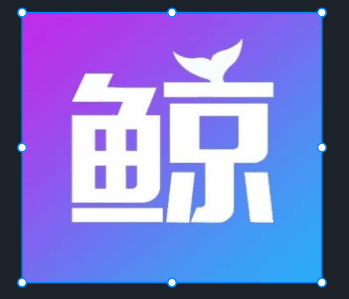

2. 效果展示

3. 样式

在样式中可以设置图片组件的大小位置、展示设置和动画等。

接下来，会用以下图片地址对组件样式进行说明：

3.1 基本设置

3.2 图片设置

在此可添加图片地址，设置图片填充方式和鼠标穿透。

3.3 展示设置

可以设置图片的展示形式，展示的形式有 2 种：顺时针旋转和逆时针旋转。未开启循环播放时，动画只在启动全屏时播放一次，开启循环播放之后才会按照间隔时间循环播放动画。

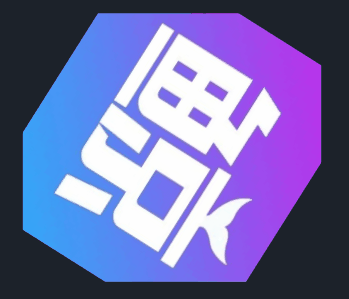

图片 顺时针旋转循环播放样式，如下图所示：

3.4 大小＆位置

通常我们可以通过直接点击和拖动组件来设置大小和位置，在这里也可以通过直接输入X 坐标、Y 坐标、宽和高来设置。

3.5 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。

3.6 背景设置

组件默认没有背景颜色，如果需要设置背景颜色，可以在此处进行设置，也可以将背景设置为一张图片或视频，可以选择填充方式和模糊程度。

图片 无背景色样式，如下图所示：

图片 有背景色样式，如下图所示：

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程。

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形，目前，山海鲸可视化软件支持导入文件数据、连接数据库、连接 API、连接山海鲸数据管家等多种数据连接方式。

5.1 动态数据项

使用动态数据，可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程。

5.2 数据联动

假设有 2 个表单分别为表单 A、表单 B，将 A 表单里某个字段的值作为查询条件，关联引用出 B 表单的数据，并填写到指定的字段中，就是数据联动。

【温馨提示】详细的数据联动设置请参考设置数据联动教程。

5.3 数据筛选

将满足条件的数据通过筛选过滤出来。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程。

6. 代码

通过添加JavaScript 文件，可以满足对组件进行二次开发的需求。

例如，我们希望组件能够自动在大屏上向右移动，只需添加相应的JavaScript 文件即可实现，以下为本教程使用的示例代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

/**
 * Extension.prototype.element;
 * Extension.prototype.enabled;
 * Extension.findExtensionsOfClass(className)
 * Element.prototype.setOption()
 * Element.prototype.getOption()
 * Element.prototype.getFullData()
 * Element.prototype.name
 */
class Button{
  update(){
    const position = this.element.getOption(
      ["position"]
    );
    // 当前元素在X轴上移动一定的距离
    this.element.setOption(
      ["position"],
      [(position[0] + 1 )%100,position[1]]
    );
  }
}
export default Button;

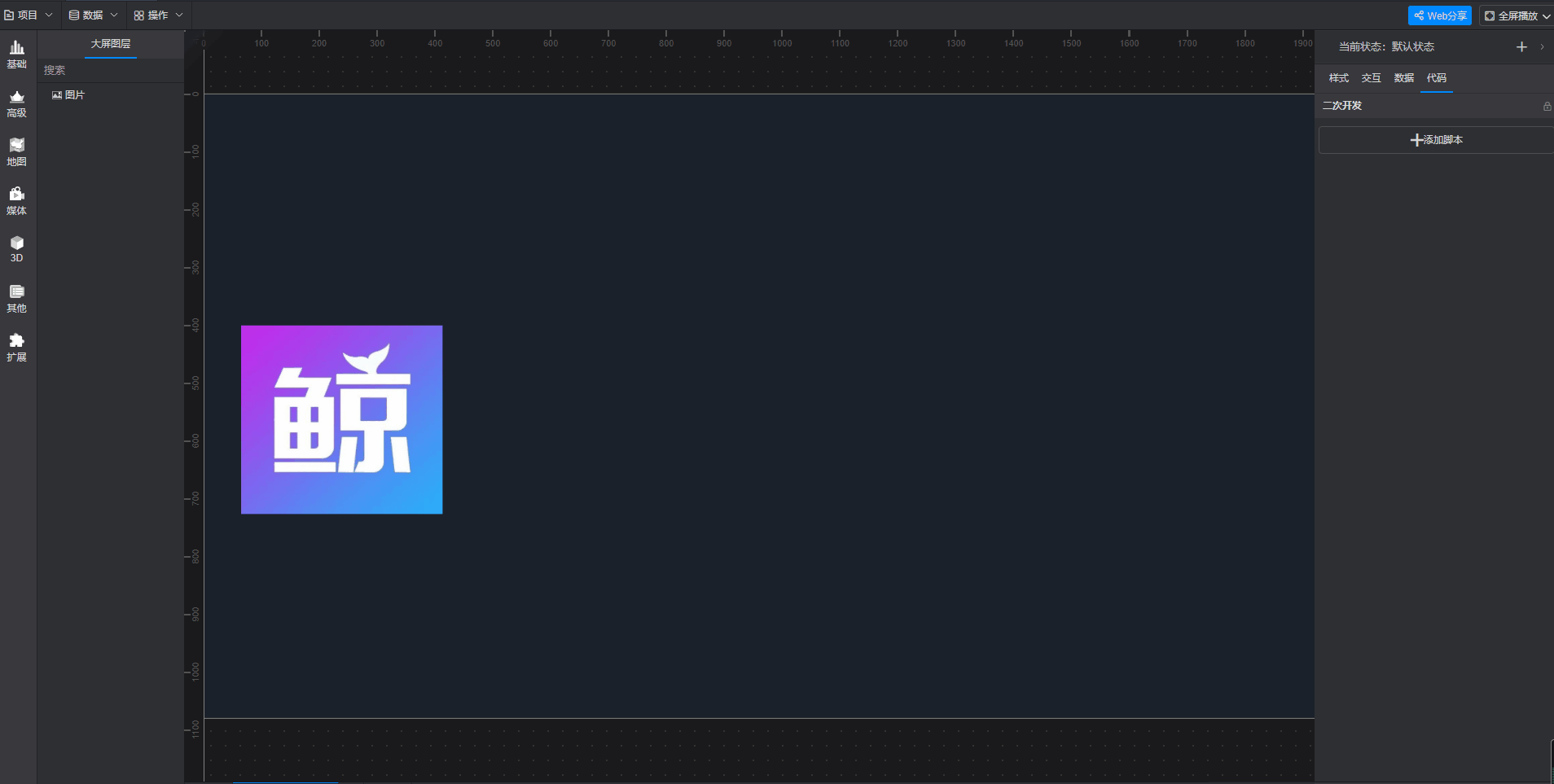

点击“选择资源文件”，添加含示例代码的 JavaScript 文件。

添加完成后会代码会自动执行，此时组件已经能够自动在大屏上向右移动了。

【温馨提示】详细的代码设置请参考二次开发教程。

7. 扩展设置

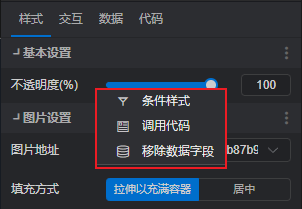

组件的每个样式属性都可以打开一个“扩展设置”菜单，将鼠标移至属性名称的右侧点击后即可看到，菜单共包含三个选项：“条件样式”、“调用代码示例”、“生成数据字段”。

7.1 条件样式

此功能可以将已经设置好的数据条件应用于组件的样式属性中，便于实现组件在不同条件下的状态。

【温馨提示】详细的条件样式设置请参考数据条件教程。

7.2 调用代码示例

此功能用于组件的二次开发，便于编写二次开发相关的JavaScript 代码。

【温馨提示】详细的调用代码示例设置请参考二次开发教程。

7.3 生成数据字段

此功能可以给组件的样式属性生成一个“动态数据项”，便于精准控制样式的属性值。

【温馨提示】详细的生成数据字段设置请参考设置动态数据项教程。

8. 组件状态

组件可以设置多个状态，状态之间可以通过设置状态触发条件来进行切换。

【温馨提示】详细的组件状态设置请参考设置组件的多状态教程。

9. 数字孪生大屏应用案例

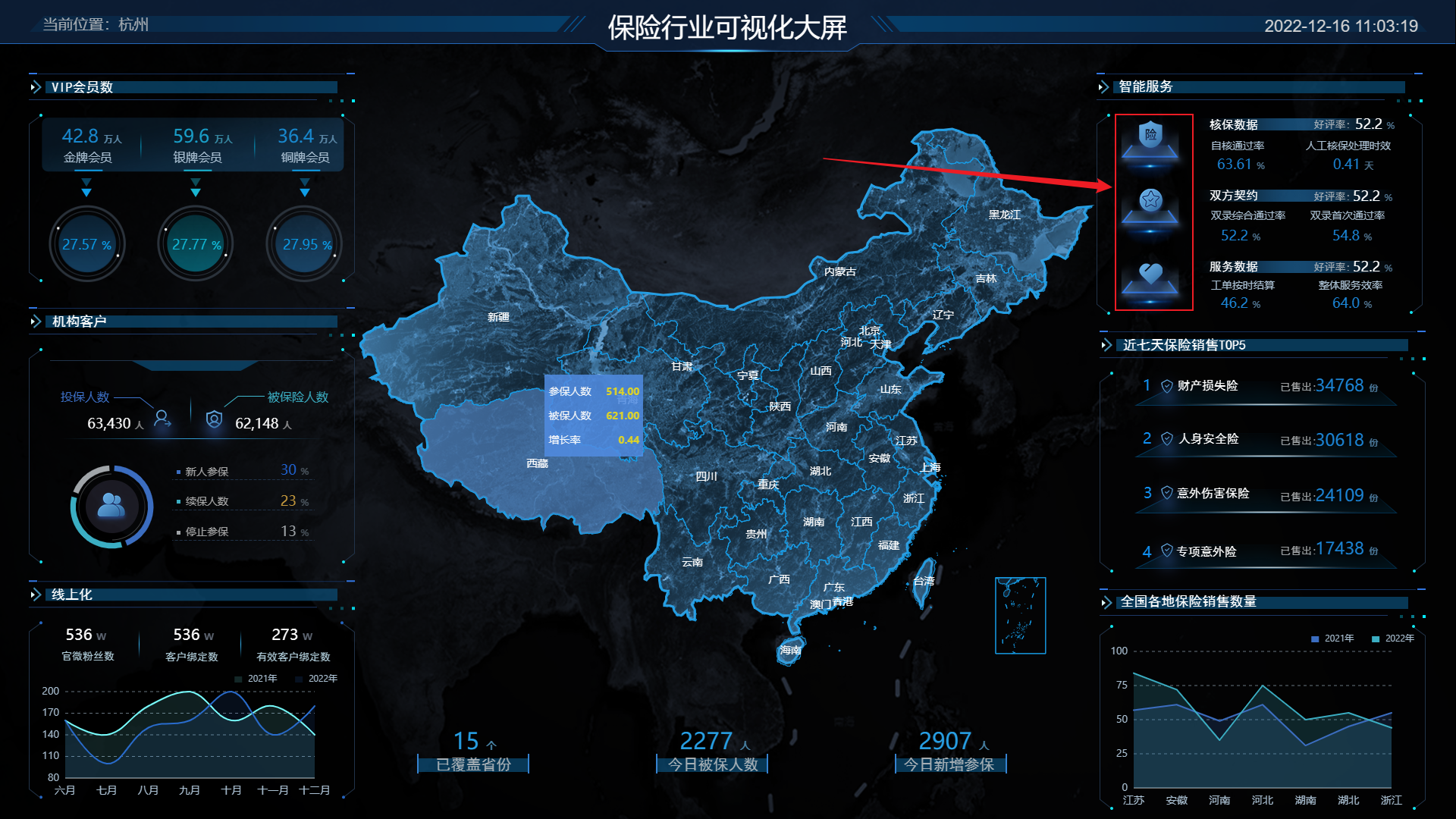

9.1 保险行业可视化数字孪生大屏

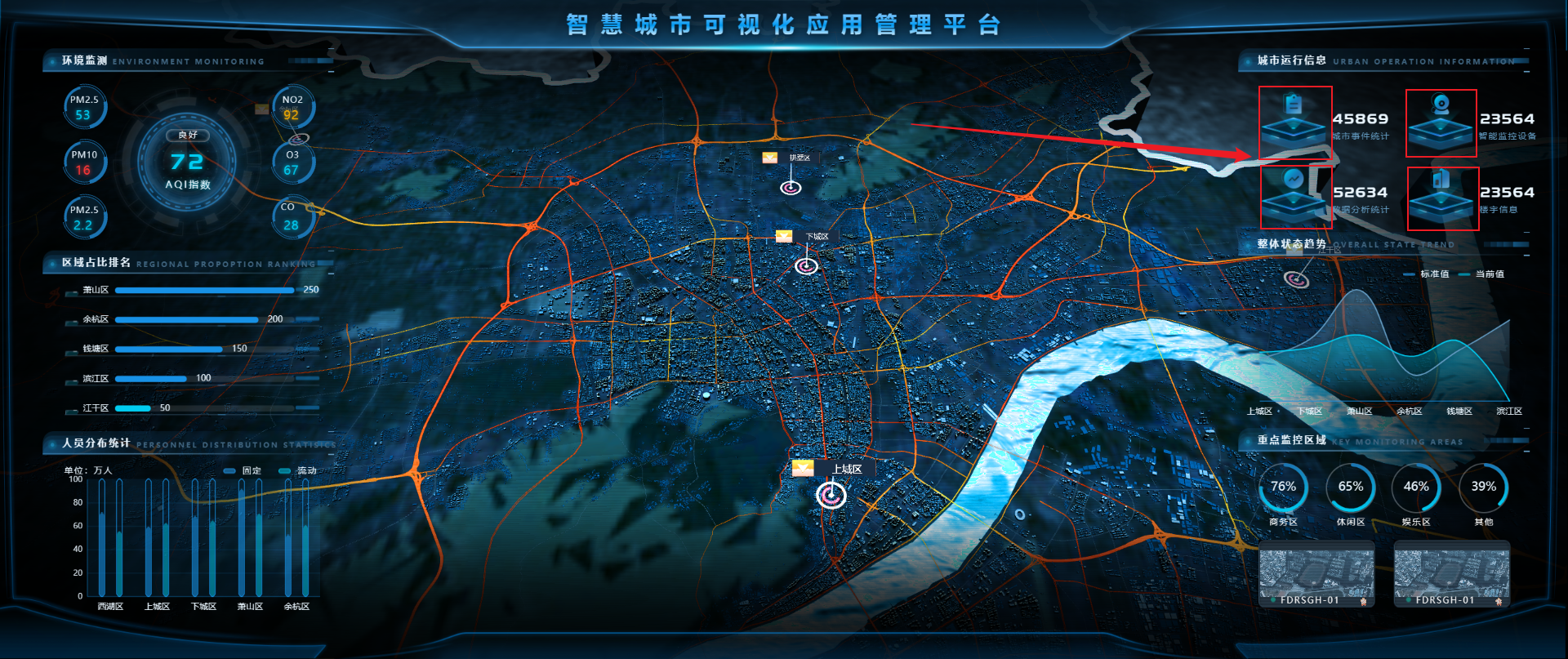

9.2 智慧城市可视化应用管理平台数字孪生大屏

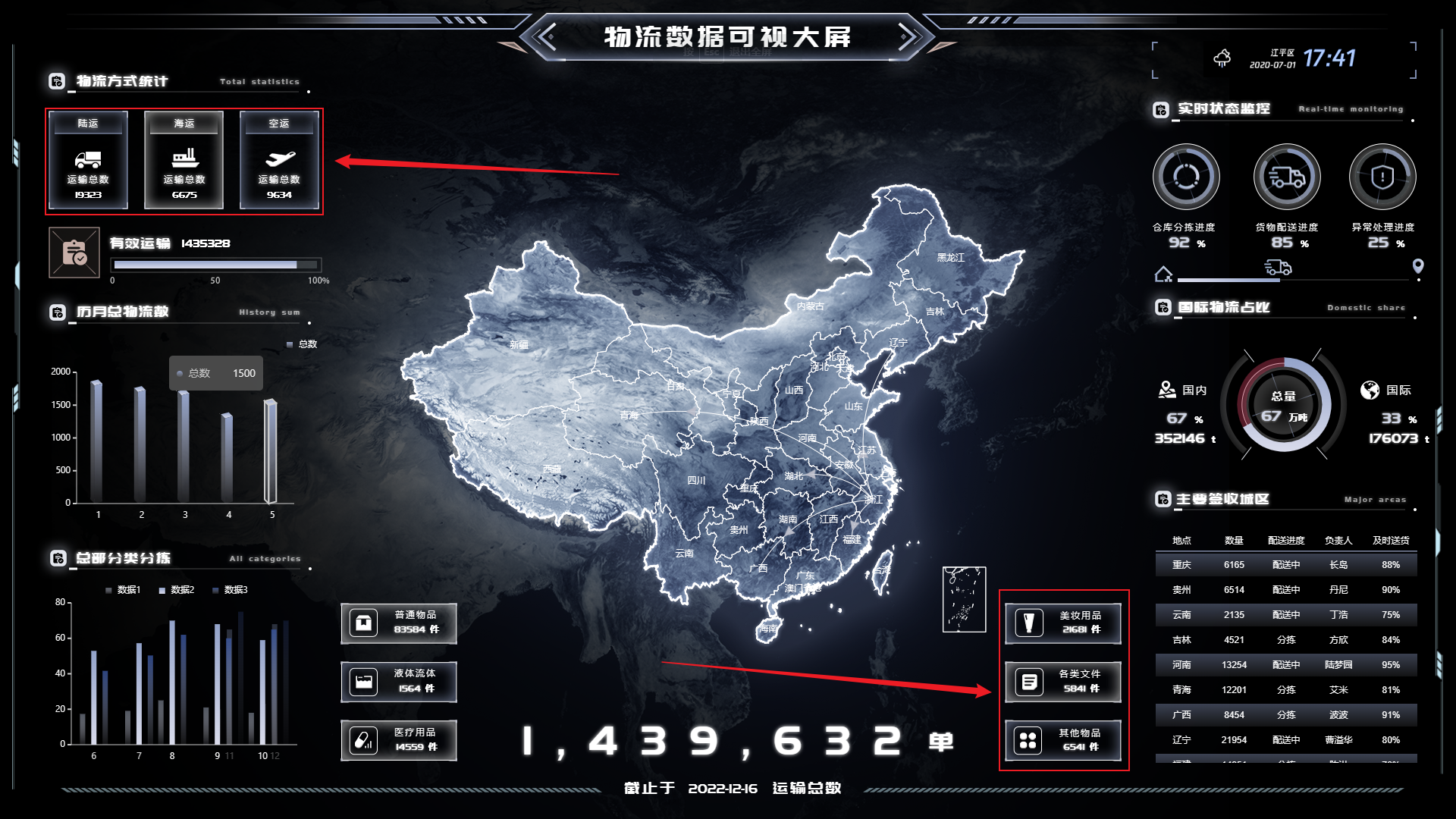

9.3 物流数据可是化数字孪生大屏
