百分比堆叠柱状图

1. 简介

百分比堆叠柱状图是属于堆叠柱状图的一种,是指将每个柱子进行分割以显示相同类型下各个数据的占比大小情况。百分比堆叠柱形图上柱子的各个层代表的是该类别数据占该分组总体数据的百分比,但不适用于对比不同分组内同个分类的数据大小或者对比各分组总数的大小。

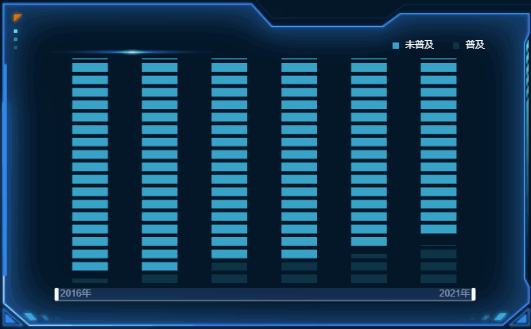

2. 效果展示


3. 样式

在样式中可以设置堆叠条形图组件的位置颜色坐标轴提示信息动画等。

接下来,会用以下示例数据对组件样式进行说明:

年份 普及 未普及
2016 年 2 98
2017 年 5 95
2018 年 9 91
2019 年 11 89
2020 年 13 87
2021 年 17 83

3.1 基本设置

配置项 说明
不透明度 1)根据个人喜好或整体和谐度合理地使用透明度,会让大屏布局更美观; 2)这个设置项的一个常见用法是结合条件样式/交互/多状态来实现组件的显示和隐藏
抽样率 1)对数据进行抽样展示。如有 100 条数据,抽样率为 100%,此时会显示 100 条数据,如抽样率为 50%,则只显示 50 条数据; 2)这个设置项主要是在数据量过多、组件显示效果不佳时,可以借助这个选项来减少数据量,但是与此同时部分数据也会不显示,所以要谨慎使用
百分比参考 1)总和:所有数据之和里的占比值; 2)最大值:该列数据中最大的数; 3)自定义:自定义为 1,“1”就是 100%;“2”是原始数据的一半 ,就是 50%;“4”就是 25%。

百分比堆叠柱状图 透明度变化,如下图所示:

3.2 高亮设置

鼠标触碰/点击组件的某一行数据时会出现高亮,以凸显当前数据。在这里可以对组件中的每个数据独立设置高亮边框颜色高亮边框宽度高亮文字颜色高亮文字大小

这是一个没有开启高亮设置按钮的堆叠条形图组件:

开启高亮设置,并选定高亮填充颜色。

此时,可以看到组件在播放到对应数据柱形时会显示设置的高亮颜色。

3.3 颜色

指示组件的填充颜色。给组件的 Y 轴字段配置数据后,可以对这些字段单独进行颜色设置。

百分比堆叠柱状图 示例数据颜色,如下图所示:


百分比堆叠柱状图 更换数据颜色,如下图所示:


3.4 X 轴

配置项 说明
数据类型 3 种类型,分别是分类连续数值时间,数据类型的选择根据导入的数据源而定。
轴线 X 轴的线条类型、颜色及粗细的配置。
轴刻度线 X 轴的刻度线颜色、粗细及长度的配置。
轴刻度值 X 轴的轴标签位置、距轴线的位置、字体设置、外发光展示设置及旋转角度的配置。


3.5 Y 轴

配置项 说明
轴线 Y 轴的线条类型、颜色及粗细的配置。
轴刻度线 Y 轴的刻度线颜色、粗细及长度的配置。
轴刻度值 Y 轴的轴标签显示格式、计数单位、小数设置、刻度值范围和颜色、大小,字体设置和外发光显示设置,其中轴刻度值支持系统自适应也支持自定义值范围
显示轴单位 Y 轴的轴标签的单位,可调整单位内容和字体样式。


【温馨提示】要注意Y 轴的轴刻度值设置,轴刻度值显示格式有两种:数值百分比,注意选择和数据相对应的格式。轴刻度值设置有两种:自适应自定义,在自定义的时候要注意最小、最大刻度值的设置,必须比数据的值大。

3.6 缩略轴

缩略轴,是一个辅助查看数据的组件,开启缩略轴后可以看数据全貌,也可以看具体的数据内容,最主要的是可以拖拽缩略轴观察数据在一定区间内的演变。

3.7 网格线

网格线易于查看和计算数据,在这里可以对组件的 X 轴、Y 轴的网格线进行设置,包括线条类型和粗细、线条颜色和粗细等内容。

3.8 辅助线

辅助线是一种参考线、分界线,设置辅助线的位置可以对数据分布形态进行分割和归纳,使得数据分布形态及趋势更加明显。当线条类型为虚线时,可以设置 Y 轴的虚线粗细。

例如,将辅助线线条位置设置为17,此时组件上会出现一条供参考的分界线,帮助我们查看以数据“17”为分界的数据分布形态。


3.9 排序

将数据按一定顺序来呈现在组件中,组件的排序方式有 3 种:不排序、从小到大、从大到小

3.10 图形形状

图形形状描述的是组件中数据的柱形形状,除此以外还可对图表的柱形和分割线进行相关样式设置。

配置项 说明
显示样式 自适应、显示全部和自定义,可自行选择。
普通 可设置填充圆角半径。
分片 可设置填充圆角半径和分片数量。

百分比堆叠柱状图 普通样式,如下图所示:

百分比堆叠柱状图 分片样式,如下图所示:

3.11 图形文本

图形文本是将每个子柱形的数值或百分比显示在组件的图形上面。

百分比堆叠柱状图** 图形文本位置在内部样式**,如下图所示:

百分比堆叠柱状图** 图形文本位置在外部样式**,如下图所示:

3.12 图例

鼠标移动到图表中会出现每条数据的具体内容,可以了解每项代表的意思。图例设置包括图例位置、颜色、大小及偏移量

【温馨提示】图例不会随着组件大小变化而变化,但会遮住组件具体内容,此时需要调整组件的内边距以达到内容的完整展现。

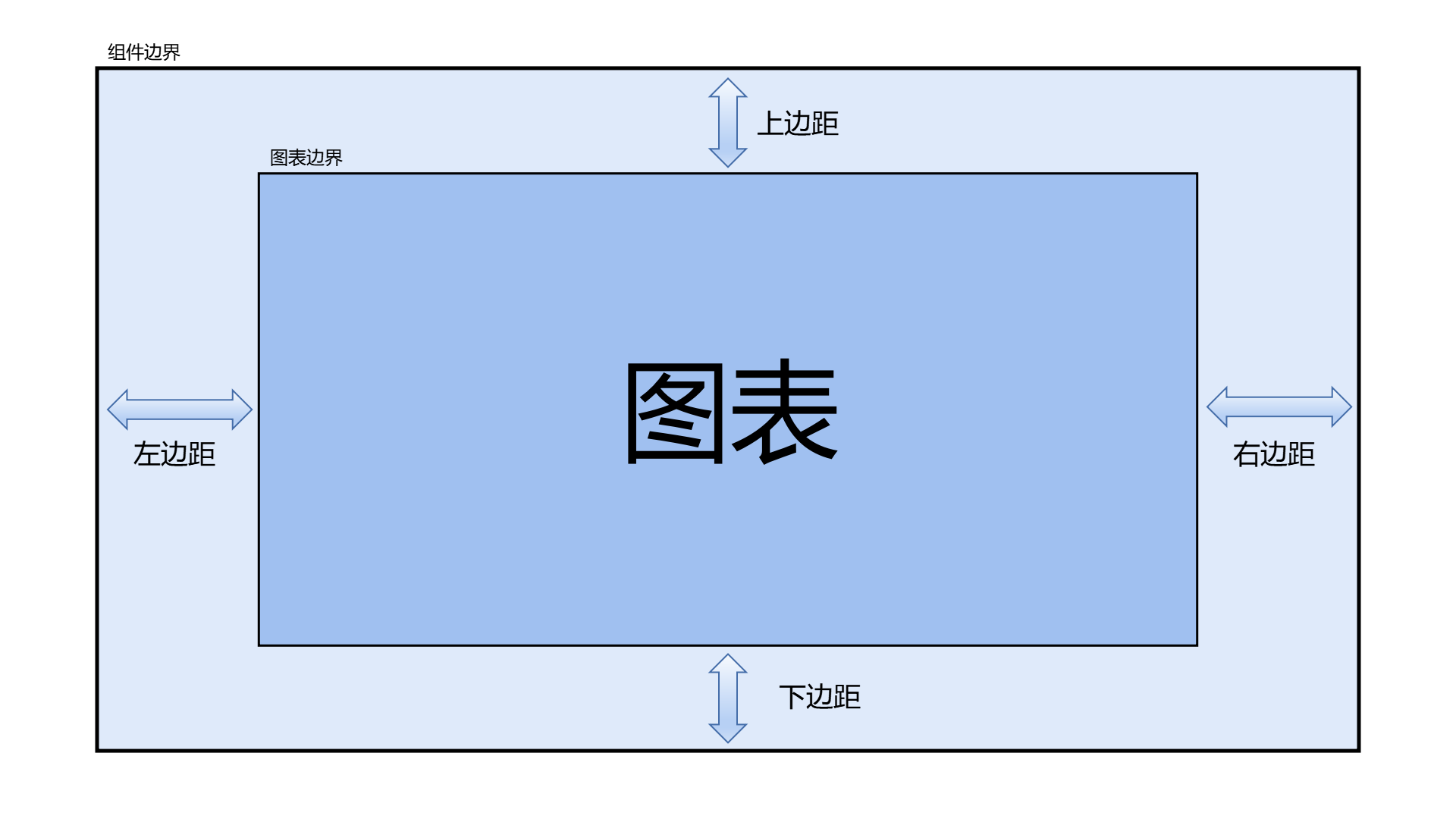

3.13 内边距

内边距可以设置组件中心距离上下左右边框各自的位置,单位为px

3.14 提示信息

提示信息指的是鼠标移动到组件上时显示的信息,提示信息样式包括:提示框样式、文字样式数据样式的设置。

3.15 展示设置

可以设置组件中数据的展示形式,组件的展示形式有 2 种:滚动展示轮播展示。未开启循环播放时,动画只在启动全屏时播放一次,开启循环播放之后才会按照间隔时间循环播放动画。

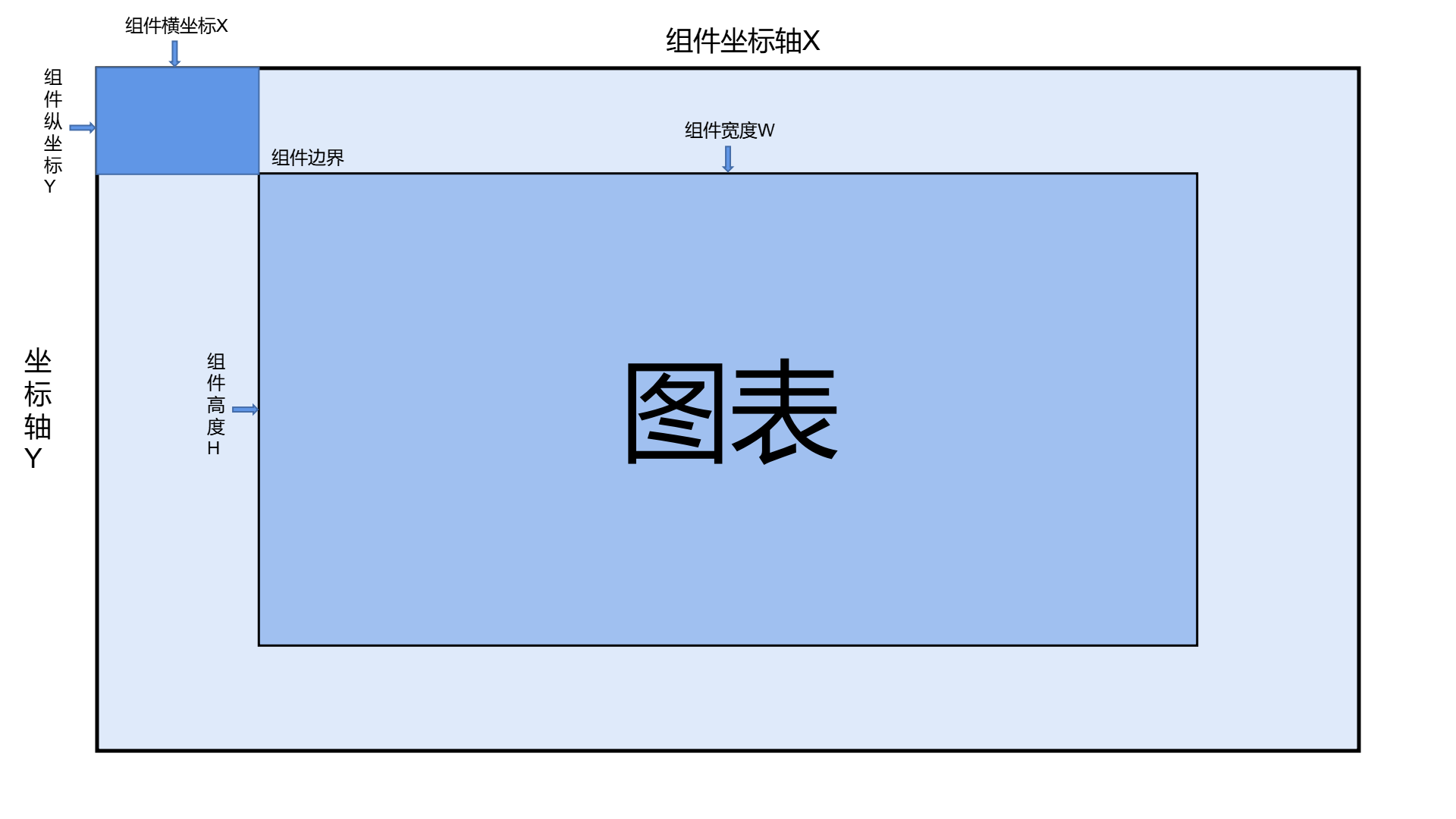

3.16 大小&位置

通常我们可以通过直接点击和拖动组件来设置大小和位置,在这里也可以通过直接输入X 坐标Y 坐标来设置。

配置项 说明
组件大小 组件的 X、Y 轴坐标,X 坐标为组件左上角距离页面左边界的像素距离,Y 坐标为组件左上角距离页面上边界的像素距离。
组件位置 即组件的宽度高度,单位为px。
组件旋转 三维空间旋转可以输入任意数值,数值对应角度向 X 轴/Y 轴旋转。


3.17 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。

3.18 背景设置

组件默认没有背景颜色,如果需要设置背景颜色,可以在此处进行设置,也可以将背景设置为一张图片或视频,可以选择填充方式模糊程度

百分比堆叠柱状图 无背景色样式,如下图所示:

百分比堆叠柱状图 有背景色样式,如下图所示:

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形,目前,山海鲸可视化软件支持导入文件数据连接数据库连接 API连接山海鲸数据管家等多种数据连接方式。

5.1 字段设置

在组件中,X 轴字段为纵坐标,反应了条形的组成部分,Y 轴字段为横坐标,反应了每一个柱形部分的长度。可将数据拖拽放入对应轴字段展示数据,也可单击后一一勾选。

堆叠条形图组件的字段设置有以下三种情形

5.1.1 情形一

X 轴为一个字段Y 轴为一个字段时,组件如下所示:

上图中所用示例数据如下:

城市 性别 人均收入
北京 11111
北京 22222
上海 33333
上海 44444
杭州 55555
杭州 66666
南京 77777
南京 88888

其中,X 轴使用了“城市”字段,Y 轴使用了“人均收入”字段,上图中的“人均收入”自动进行了聚合处理(求和),包括同一城市男性和女性的人均收入总和,也可以手动修改聚合方式,设置位置如下所示:

5.1.2 情形二

X 轴为一个字段Y 轴为多个字段时,组件如下所示:

上图中所用示例数据如下:

城市 男性人均收入 女性人均收入
北京 11111 55555
上海 22222 66666
杭州 33333 77777
南京 44444 88888

其中,X 轴使用了“城市”字段,Y 轴分别使用了“男性人均收入”“女性人均收入”两个字段,在上图中可以清楚看到不同城市间男性和女性人均收入的对比情况。

5.1.3 情形三

X 轴为两个字段Y 轴为一个字段时,组件如下所示:

上图中所用示例数据如下:

城市 性别 人均收入
北京 11111
北京 22222
上海 33333
上海 44444
杭州 55555
杭州 66666
南京 77777
南京 88888

其中,X 轴使用了“城市”“性别”两个字段,Y 轴使用了“人均收入”字段,在上图中可以清楚看到不同城市间不同性别人均收入的对比情况,组件中的“性别”字段起了标识性别的作用

【温馨提示】“情形一”“情形二”属于组件的常规用法,“情形三”属于组件的特殊用法,目前,只有少量基础图表组件可以这样使用。

5.2 动态数据项

使用动态数据,可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程

5.3 数据联动

假设有 2 个表单分别为表单 A、表单 B,将 A 表单里某个字段的值作为查询条件,关联引用出 B 表单的数据,并填写到指定的字段中,就是数据联动。

联动项 说明
联动其他组件 开启数据联动后,单击一个图表中的任一数据点,其他使用相同数据集的图表也会随其联动变化。
受其他组件联动 开启数据联动后,图表中的数据会随发起联动的组件的变化而变化。

【温馨提示】详细的数据联动设置请参考设置数据联动教程

5.4 数据筛选

将满足条件的数据通过筛选过滤出来。

筛选条件 说明
不筛选 不进行数据筛选。
筛选数据源指定行 可选择筛选数据源某一行数据。
选择数据条件 可自行选择数据筛选的条件。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程

6. 代码

通过添加JavaScript 文件,可以满足对组件进行二次开发的需求。

例如,我们希望组件能够自动在大屏上向右移动,只需添加相应的JavaScript 文件即可实现,以下为本教程使用的示例代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/**
* Extension.prototype.element;
* Extension.prototype.enabled;
* Extension.findExtensionsOfClass(className)
* Element.prototype.setOption()
* Element.prototype.getOption()
* Element.prototype.getFullData()
* Element.prototype.name
*/
class Button{
update(){
const position = this.element.getOption(
["position"]
);
// 当前元素在X轴上移动一定的距离
this.element.setOption(
["position"],
[(position[0] + 1 )%100,position[1]]
);
}
}
export default Button;

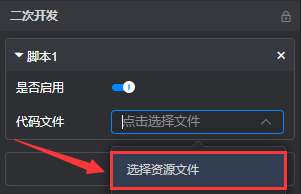

点击“选择资源文件”,添加示例文件

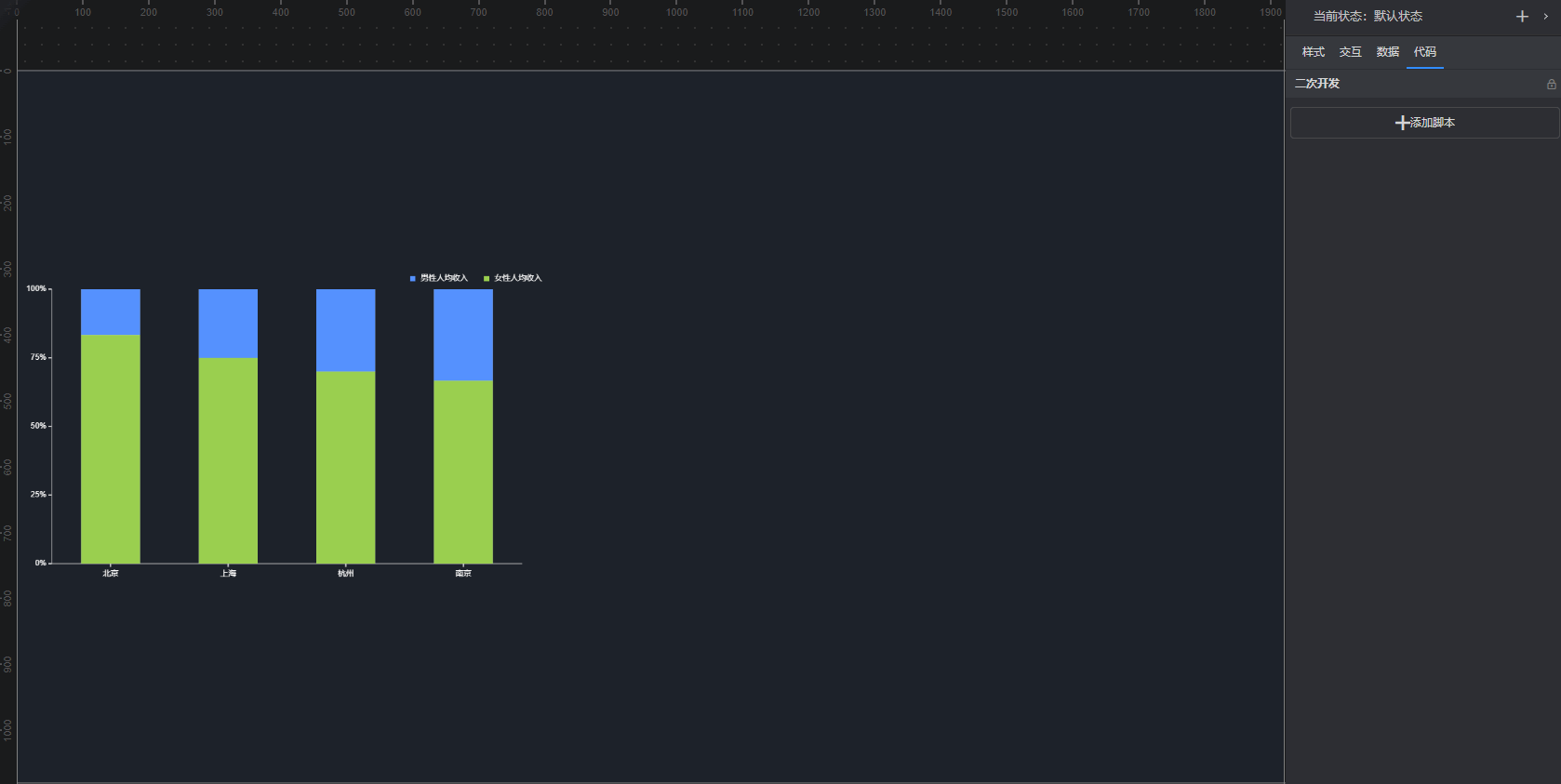

添加完成后会代码会自动执行,此时组件已经能够自动在大屏上向右移动了。

【温馨提示】详细的代码设置请参考二次开发教程

7. 扩展设置

组件的每个样式属性都可以打开一个“扩展设置”菜单,将鼠标移至属性名称的右侧点击后即可看到,菜单共包含三个选项:“条件样式”“调用代码示例”“生成数据字段”

7.1 条件样式

此功能可以将已经设置好的数据条件应用于组件的样式属性中,便于实现组件在不同条件下的状态。

【温馨提示】详细的条件样式设置请参考数据条件教程

7.2 调用代码示例

此功能用于组件的二次开发,便于编写二次开发相关的JavaScript 代码

【温馨提示】详细的调用代码示例设置请参考二次开发教程

7.3 生成数据字段

此功能可以给组件的样式属性生成一个“动态数据项”,便于精准控制样式的属性值。

【温馨提示】详细的生成数据字段设置请参考设置动态数据项教程

8. 组件状态

组件可以设置多个状态,状态之间可以通过设置状态触发条件来进行切换。

【温馨提示】详细的组件状态设置请参考设置组件的多状态教程
