词云图

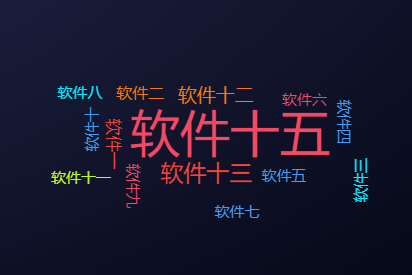

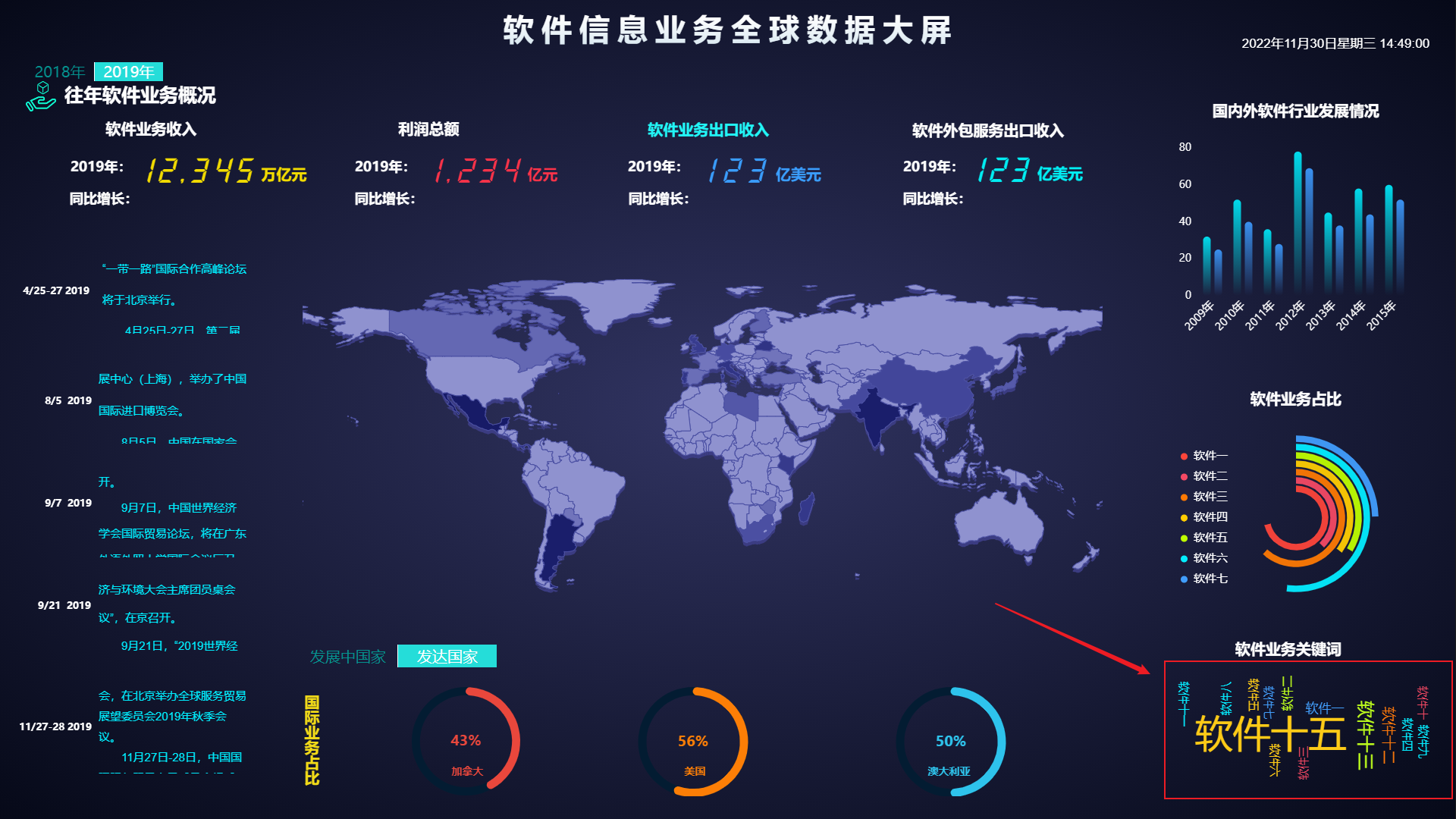

词云主要展现文本信息,对出现频率较高的“关键词”予以视觉上的突出

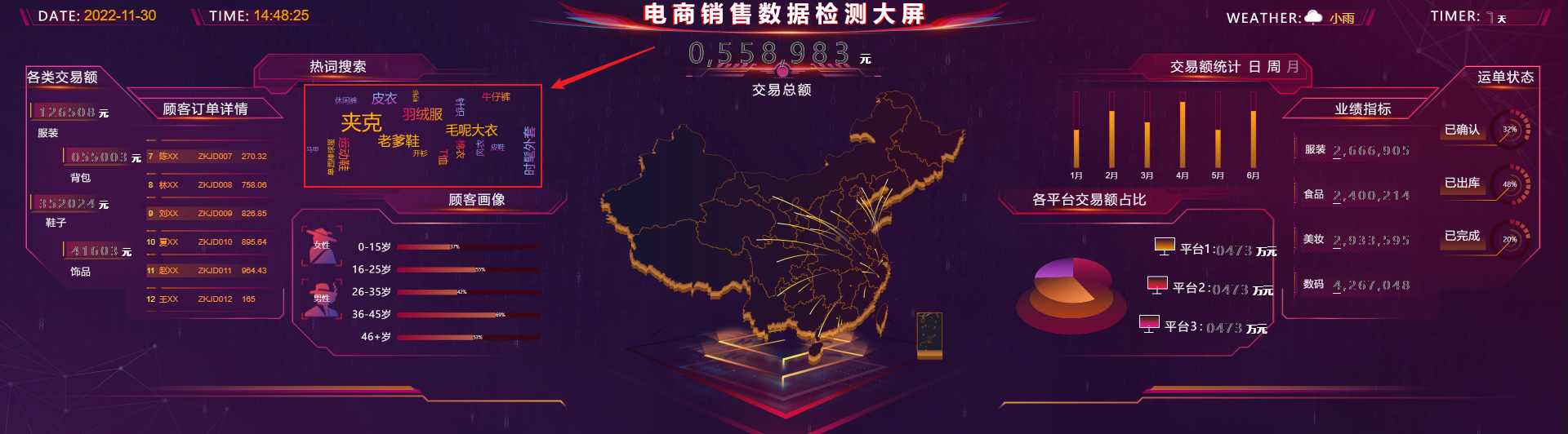

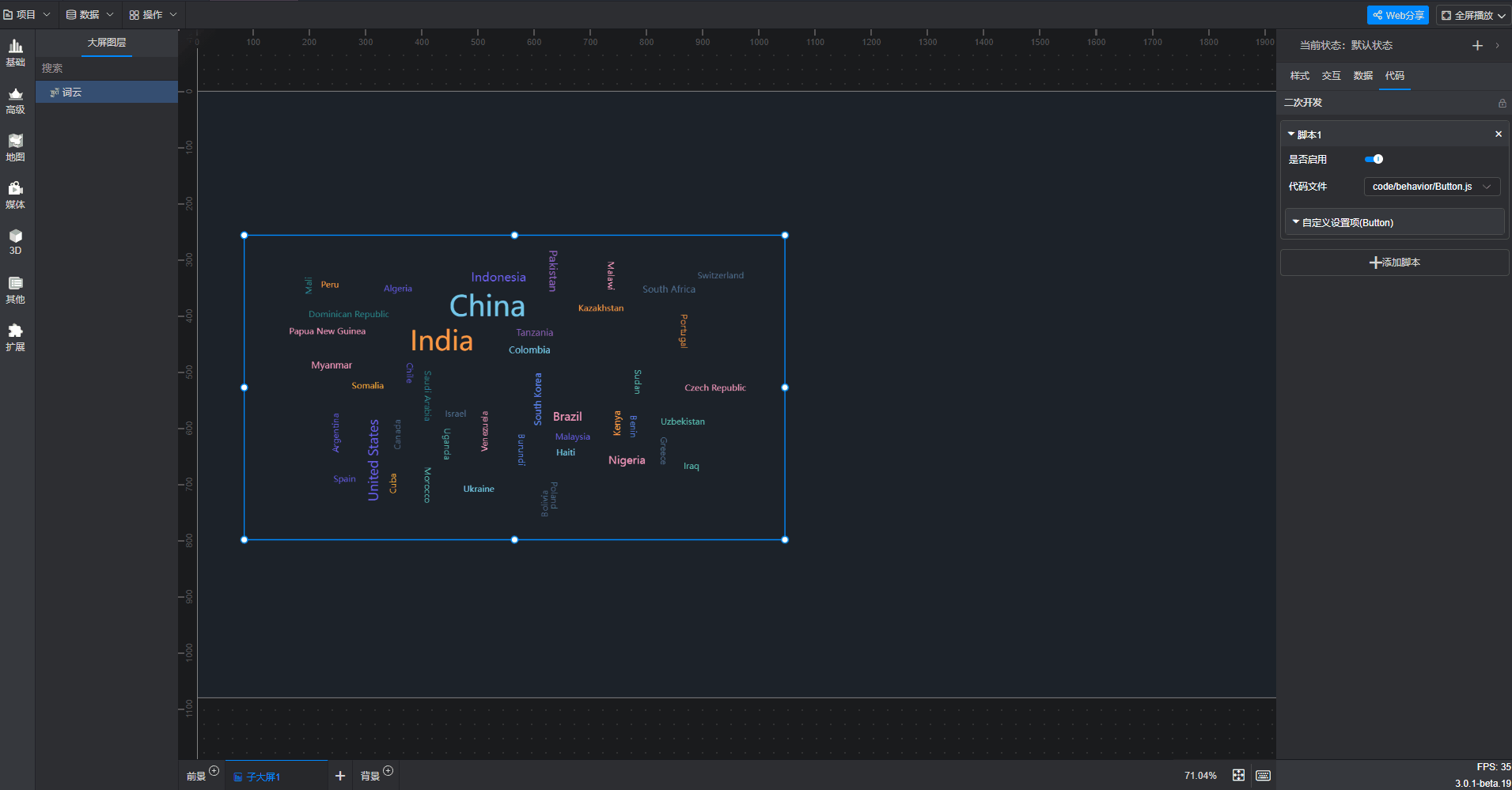

该组件在软件中的位置如下图所示:

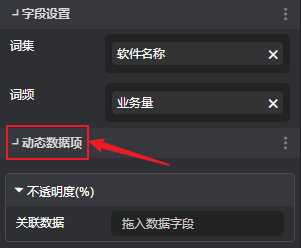

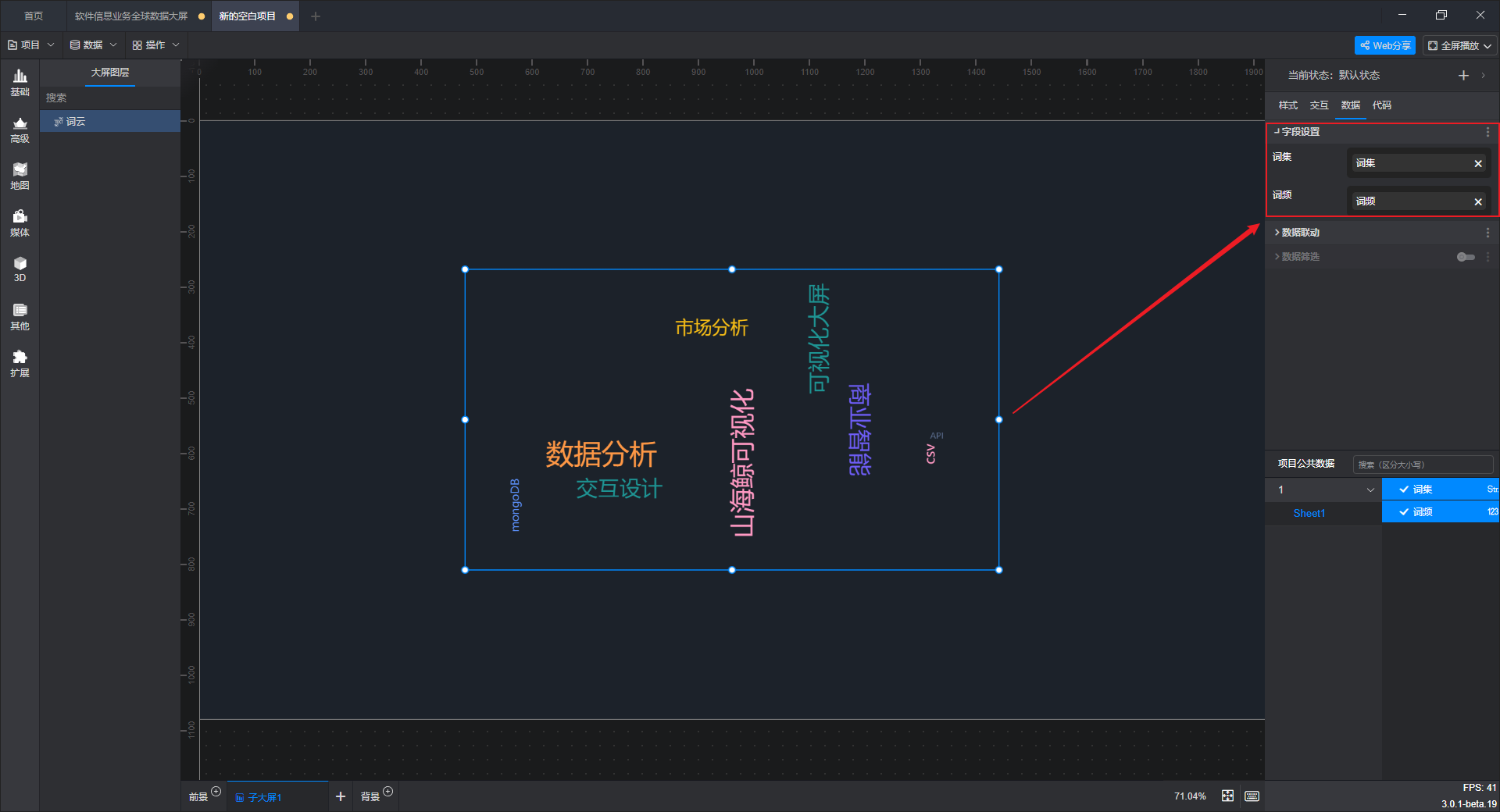

选中组件时可以对组件进行设置,包括字段设置、样式设置和交互设置,其中字段设置如下图所示:

上图中所用示例数据如下:

词集 词频
山海鲸可视化 9000
商业智能 8500
数据分析 9900
可视化大屏 8100
交互设计 7900
市场分析 6600
API 3000
mongoDB 4000
csv 5000
json 1000
数据处理 2900
监控大屏 6300
信息可视化 3300
快销零售 5500
3D 城市 11000
3D 模型 12000
市场分析 4400
模板商城 22000
大屏定制 9900

交互的设置如下图所示:

(1)切换组件状态

可选择组件绑定状态
点击加号进行增加和批量设置

(2)刷新大屏数据

可开启后刷新大屏数据

(3)添加链接

可链接到 URL 或子大屏

(4)打开弹窗

绑定到弹窗分组

(5)关闭弹窗

绑定到弹窗分组

(6)切换到选项卡

可选择切换到选项卡组以及其中的第几项
点击加号增加和批量设置

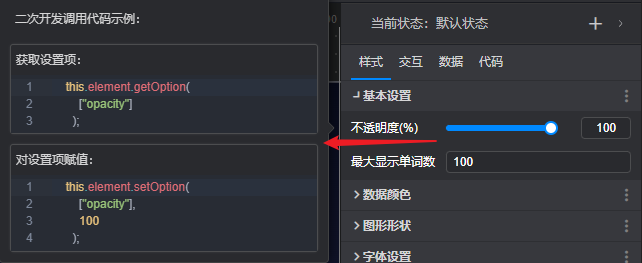

样式的设置如下图所示:

(1)基本设置

最大显示单词数:可输入任意数值(默认为 100)。

其他包括允许演示控制和是否显示

(2)数据颜色

设置当前词云中的词集的颜色

(3)图形形状

可加轮廓背景图

(4)提示信息

提示信息指的是鼠标移动到组件上时显示的信息。

数据显示格式包括:数据格式、提示框样式、文字样式。

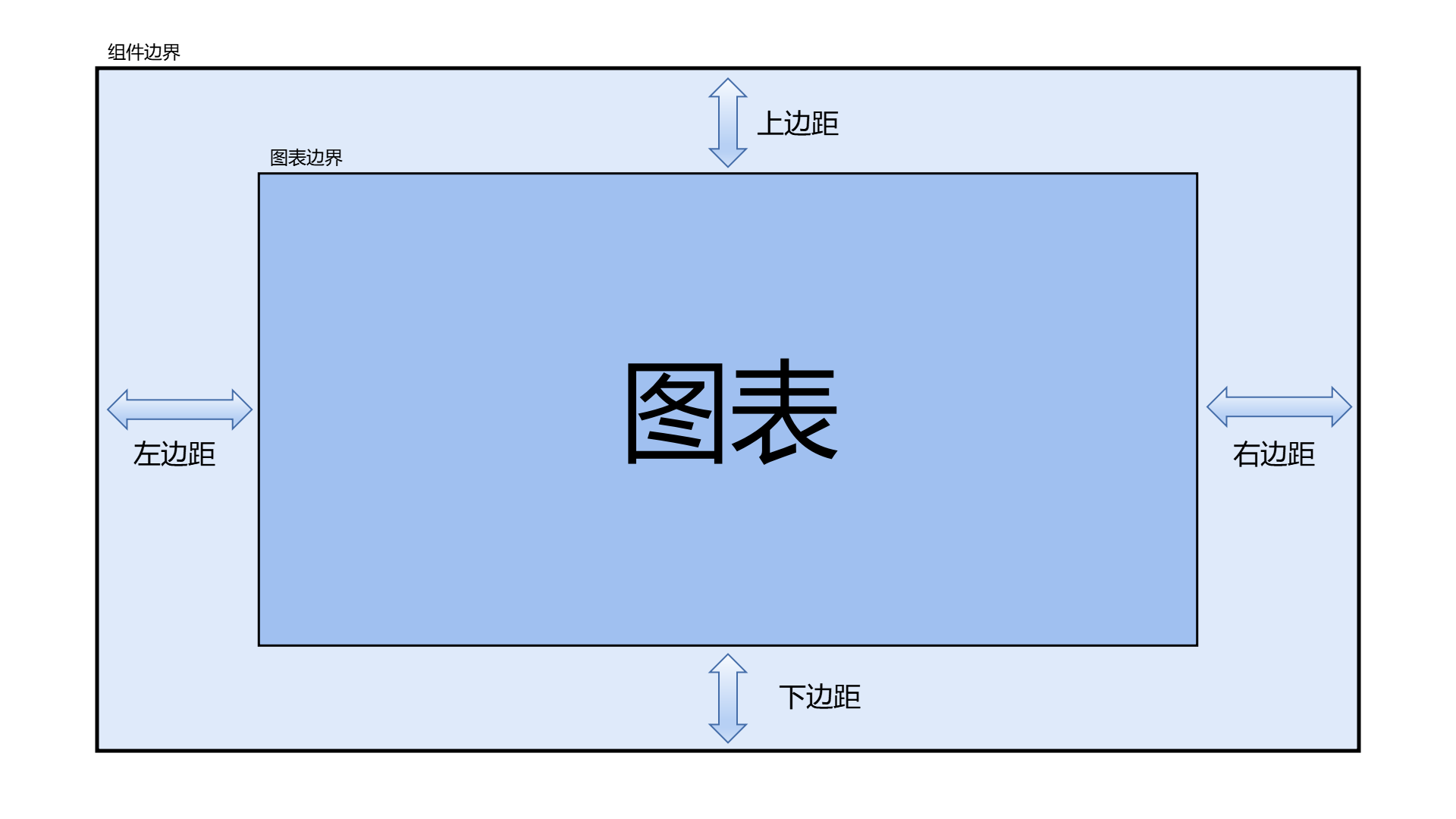

(5)内边距

内边距可以设置组件中心距离上下左右边框各自的位置,单位为 px。

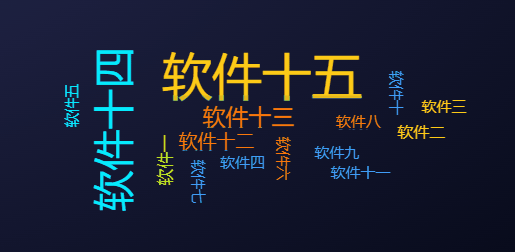

(6)动画

动画效果可以对入场动画、展示动画和离场动画进行设置。

需要注意的是,未开启循环播放时,动画只在启动全屏时播放一次,开启循环播放之后才会按照间隔时间循环播放动画。

(7)字体设置

设置文本字体格式,包括文字颜色、字体大小、字体选择(可以选择系统内安装的字体)、斜体和粗体。
需要注意的是,如果设置为斜体,需要调整字体间距来达到比较好的显示效果。

文字位置:左对齐、居中、右对齐、文字缩进

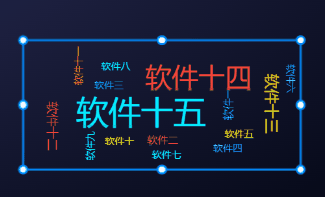

(8)大小&位置

通常我们可以通过直接点击和拖动组件来设置大小和位置,在这里也可以通过直接输入 X 坐标、Y 坐标、宽和高来设置。

三维空间旋转还可以输入任意数值,数值对应角度向 X 轴/y 轴旋转。

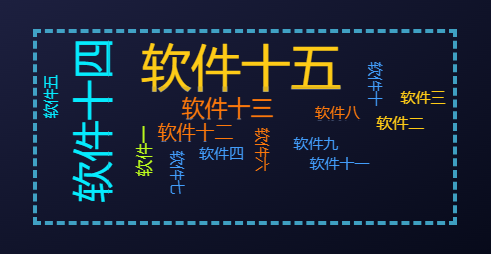

(9)边框设置

边框的设置包括:边框颜色、边框宽度和边框样式。

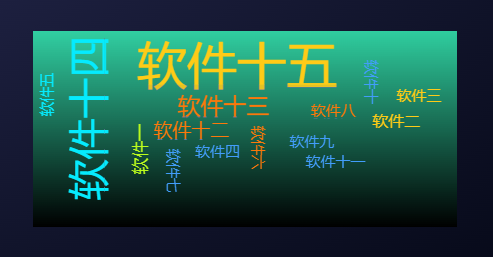

(10)背景设置

组件默认没有背景颜色,如果需要设置背景颜色,可以在这里进行设置,也可以将背景设置为一张图片、视频。
